UA 18 CLS - Capteur ultrasonique CARLO GAVAZZI - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil UA 18 CLS CARLO GAVAZZI au format PDF.
| Type de capteur | Ultrasonique |
| Sortie | PNP / NPN / Sortie analogique |
| Alimentation | 10-30 V DC |
| Distance de détection | Variable selon modèle (ex. 15 mm, 25 mm) |
| Angle de détection | Non précisé |
| Matériau du boîtier | Non précisé |
| Indice de protection | Non précisé |
| Température de fonctionnement | Non précisé |
| Type de connexion | Câble intégré |
| Type de montage | Filetage M18 ou M30 |
| Dimensions | Selon modèle (M18, M30) |
| Signal de sortie | Commutation PNP/NPN ou signal analogique 4-20 mA |
| Protection contre inversion de polarité | Oui |
| Applications typiques | Détection d'objets, mesure de distance |
| Manuel utilisateur | Inclus |
| Garantie | Non précisé |
FOIRE AUX QUESTIONS - UA 18 CLS CARLO GAVAZZI
Téléchargez la notice de votre Capteur ultrasonique au format PDF gratuitement ! Retrouvez votre notice UA 18 CLS - CARLO GAVAZZI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil UA 18 CLS de la marque CARLO GAVAZZI.
MODE D'EMPLOI UA 18 CLS CARLO GAVAZZI

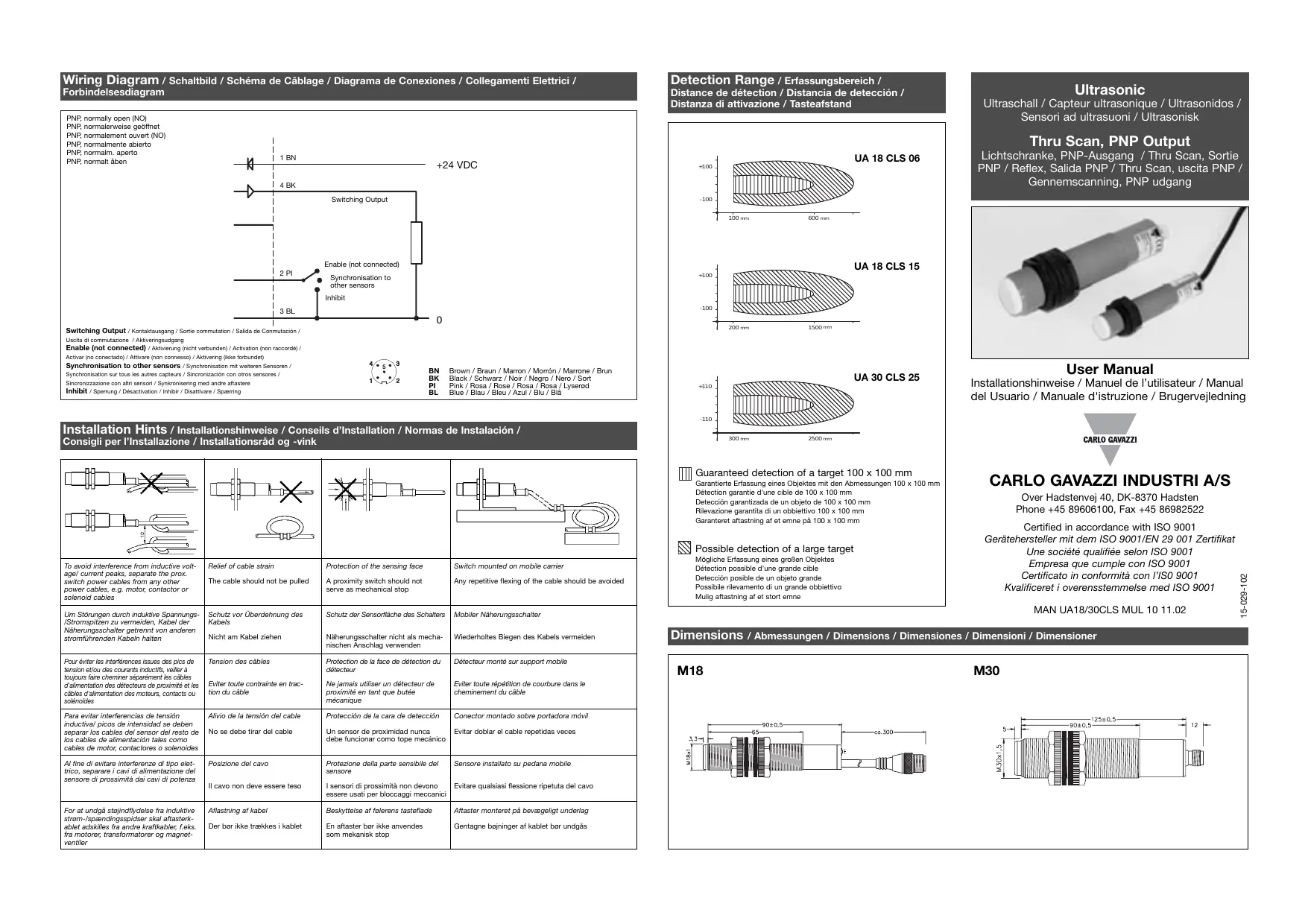

1. Montage des Sensors
1. Montage du capteur
Installer le capteur selon la position requise en l’orientant vers la cible et en s’assurant que la distance à la cible se trouve bien à l’intérieur des limites de la plage de détection du capteur.
2. Alimentation du capteur
Pour alimenter électriquement le capteur, raccorder la broche 3 (fil bleu) à la masse (0 VCC) et la broche 1 (fil marron) au plus (+) (18 - 30 VCC).
3. Réglage du détecteur
Positionner adéquatement une cible de référence, c’est à dire à la limite de la gamme à analyser. Donner quatre tours de potentiomètre dans le sens horaire : la LED s’allume. Tourner lentement le potentiomètre dans le sens antihoraire jusqu’à ce que la LED s’éteigne. La sortie est activée dès qu’une cible se trouve dans la gamme à analyser (soit la distance entre le détecteur et la cible de référence).
4. Contrôle du capteur
Lorsque la broche 2 (fil rose) est ouverte, le capteur est activé et détecte en continu jusqu’à coupure de l’alimentation. Pour désactiver le capteur, raccorder la broche 2 (fil rose) à la masse (0 VCC) ou commuter le circuit NPN à collecteur ouvert en position ON. Pour synchroniser plusieurs capteurs, raccorder la broche 2 (fil rose) de chaque capteur au commun du circuit de sortie NPN à collecteur ouvert. Tous les capteurs seront activés/désactivés en même temps. Installation Specifications Dansk Instalación Espagñol
