UC80CND80 - Capteur ultrasonique CARLO GAVAZZI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur ultrasonique
Marque	Carlo Gavazzi
Modèle	UC80CND80
Distance de détection nominale	800 à 8000 mm (via module UCEU 80-1)
Cible de détection garantie	100 x 100 mm
Alimentation	12-24 V CC (typique)
Consommation électrique	< 50 mA
Sortie	Contact normalement ouvert (NO)
Fréquence ultrasonique	200 kHz (typique)
Angle de détection	Environ 10°
Résolution	1 mm (typique)
Répétabilité	< 1%
Hystérésis	< 5%
Temps de réponse	100 ms
Indice de protection	IP67
Température de fonctionnement	-25°C à +70°C
Matériau du boîtier	Laiton nickelé
Raccordement	Câble de 2 m ou connecteur M12
Affectation des broches	Broche 1 : +V, Broche 2 : NC, Broche 3 : GND, Broche 4 : Sortie
Certifications	CE, cULus
Entretien	Nettoyer la surface du capteur avec un chiffon doux et sec
Réparabilité	Pièces détachées disponibles ; remplacer le capteur complet en cas de défaut

FOIRE AUX QUESTIONS - UC80CND80 CARLO GAVAZZI

Quelle est la distance de détection maximale du UC80CND80 ?

La distance de détection nominale est de 800 à 8000 mm, mesurée avec le module d'évaluation UCEU 80-1.

Quelle taille d'objet peut-il détecter ?

Il détecte de manière fiable une cible de 100 x 100 mm. Des cibles plus grandes peuvent être détectées à plus longue distance.

Quelle est la tension d'alimentation requise ?

L'alimentation typique est de 12-24 V CC. Consultez la notice pour les limites exactes.

Comment raccorder les fils du capteur ?

L'affectation des broches est : broche 1 = +V, broche 2 = non connectée, broche 3 = GND, broche 4 = sortie (normalement ouvert).

Le capteur est-il adapté à une utilisation en extérieur ?

Oui, l'indice de protection IP67 le rend résistant à la poussière et à l'immersion temporaire.

Comment nettoyer le capteur ?

Nettoyez la surface du capteur avec un chiffon doux et sec. N'utilisez pas de solvants ou d'abrasifs.

Que faire si le capteur ne détecte pas correctement ?

Vérifiez l'alimentation, le câblage, la propreté de la face avant, et que la cible se trouve dans la zone de détection (angle d'environ 10°).

Le capteur peut-il détecter des liquides ?

Oui, les ultrasons peuvent détecter des liquides, mais la portée peut être réduite. La surface doit être perpendiculaire au faisceau.

Quelle est la température de fonctionnement ?

La plage de température est de -25°C à +70°C.

Où puis-je trouver des pièces de rechange ?

Contactez votre revendeur Carlo Gavazzi ou consultez le site officiel. Le capteur est généralement remplacé en entier en cas de panne.

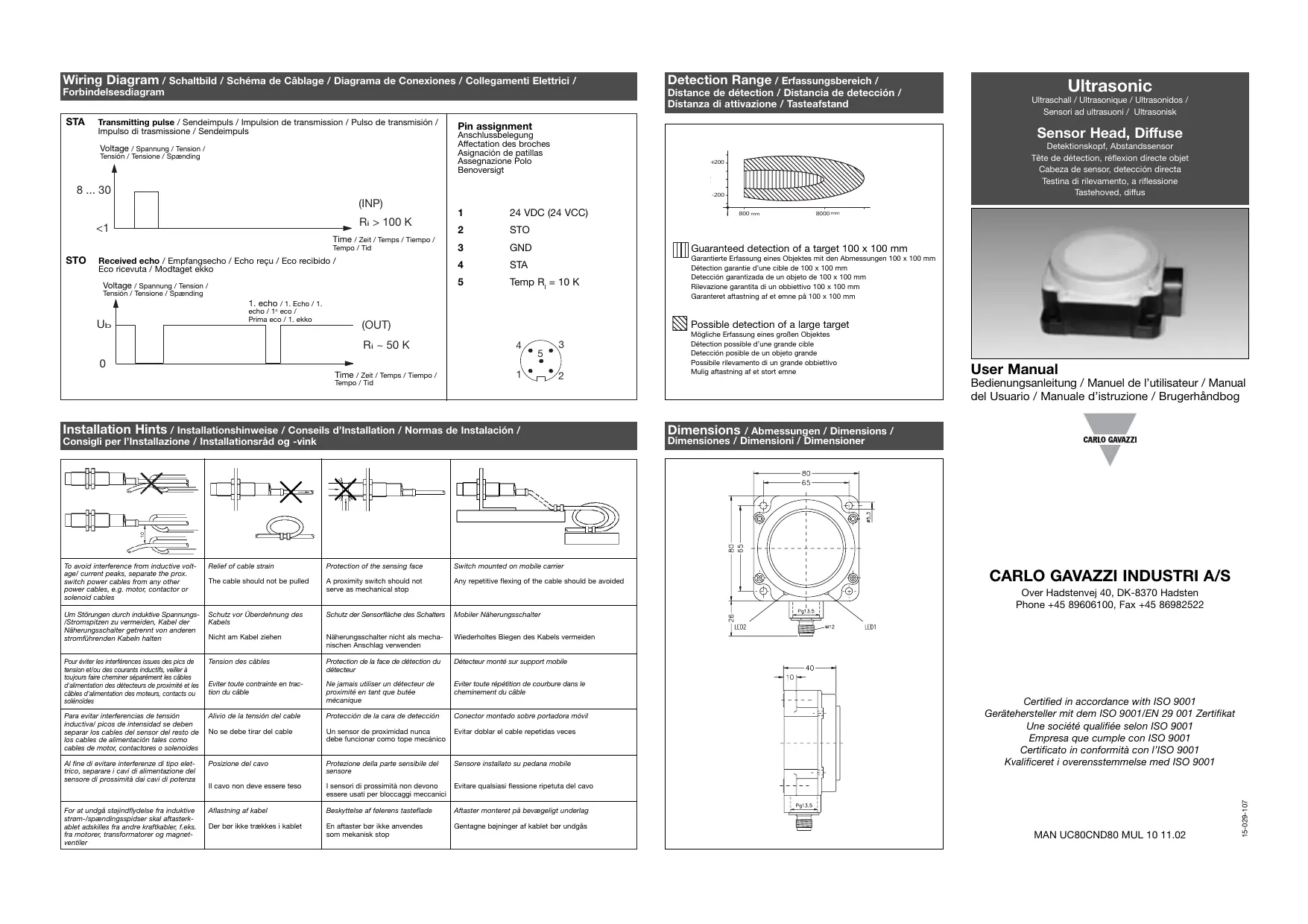

MODE D'EMPLOI UC80CND80 CARLO GAVAZZI

Affectation des broches

Détection garantie d'une cible de 100× 100mm

Détection garantie d'un objet de 100× 100mm

Détection possible d'une grande cible

Tête de détection, réflexion directe objet

Tête de capteur, détection directe

Une société qualifiée selon ISO 9001

Distance nominale de fonctionnement / Distance nominale de détection / Distance nominale de détection / Distance d'activation nominale / Distance nominale de détection

800 - 8000 mm

Par l'intermédiaire du module d'évaluation UCEU 80-1
