Type de produit	Projecteur LED RGB à effet lumineux décoratif
Marque	BEGLEC
Modèle	LP-8115
Catégorie	Éclairage industriel
Dimensions	146 × 146 × 55 mm
Poids	0,3 kg
Alimentation	3 × 24 V CA via LED MANAGER (externe)
Consommation	10 W
Sources lumineuses	81 LED : 26 rouges, 26 vertes, 29 bleues
Angle de faisceau	15° (modèle LP-8115)
Utilisation	Intérieur uniquement
Température ambiante max.	45 °C
Montage	Suspendu (équerre fournie) ou encastré dans panneau (125×125 mm)
Connectique	4 fils (blanc, vert, bleu, rouge) vers LED MANAGER
Protection	Vitre de protection 15×15 cm
Normes	Conforme aux exigences nationales et européennes
Entretien	Nettoyage régulier ; interne par personnel qualifié
Sécurité	Ne pas fixer directement la source lumineuse ; risque d'épilepsie
Réparabilité	Pièces détachées non spécifiées ; contacter le fabricant
Garantie	Garantie non applicable en cas d'utilisation incorrecte
Accessoires fournis	Équerre de suspension avec boutons, 2 spring clips, mode d'emploi

FOIRE AUX QUESTIONS - LP-8115 BEGLEC

Comment connecter le LP-8115 au secteur ?

Ne pas connecter directement au secteur ! Utilisez exclusivement le LED MANAGER JB SYSTEMS. Branchez les 4 fils (blanc, vert, bleu, rouge) en respectant les couleurs.

Quel angle de faisceau pour le LP-8115 ?

Le LP-8115 a un angle de 15°. Un autre modèle (LP-8140) est disponible avec un angle de 40°.

Peut-on encastrer le projecteur dans un plafond ?

Oui, il peut être encastré dans un panneau ou plafond. Découpez un orifice de 125×125 mm et utilisez les clips à ressorts fournis (épaisseur max. du panneau : 15 mm).

Quelle est la consommation électrique ?

Très faible : seulement 10 watts.

Le projecteur chauffe-t-il ?

Non, il ne produit pratiquement pas de chaleur grâce à la technologie LED.

Comment nettoyer l'appareil ?

Nettoyez régulièrement l'extérieur avec un chiffon sec. Pour le nettoyage interne, faites appel à du personnel qualifié.

Quelles sont les précautions de sécurité importantes ?

Ne jamais fixer directement la source lumineuse. Ne pas utiliser en présence de personnes épileptiques. Ne pas exposer à la pluie ou à l'humidité. Température ambiante max. 45°C.

Peut-on utiliser cet éclairage en extérieur ?

Non, l'appareil est conçu pour une utilisation en intérieur uniquement.

Où trouver les pièces détachées ?

Les pièces détachées ne sont pas listées dans la notice. Contactez le fabricant BEGLEC via leur site www.beglec.com.

Quel est le poids du LP-8115 ?

Il est très léger : seulement 0,3 kg.

MODE D'EMPLOI LP-8115 BEGLEC

Débarrassez-vous de l'appareil et des piles usagées de manière écologique, conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant toute utilisation.

En vous inscrivant pour la lettre d'information, vous serez toujours tenu au courant des dernières nouvelles concernant nos produits : nouveautés, actions spéciales, journées portes ouvertes, etc.

SURFEZ SUR : WWW.BEGLEC.COM

Caractéristiques

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet appareil a été conçu pour la production d'effets de lumières décoratifs et est utilisé dans des spectacles lumineux.
• Projecteur RGB à LED, très léger, à utiliser uniquement avec le LED MANAGER (appareil d'alimentation externe, spécialement adapté aux normes DMX). 81 LED : 26 rouges + 26 vertes + 29 bleues, placées derrière une solide vitre de protection de 15 cm x 15 cm.
• Deux angles de dispersion sont disponibles : 15° et 25°.
• L'appareil peut être encastré dans n'importe quelle paroi et/ou plafond.
• Une équerre destinée à suspendre l'appareil est fournie pour le fixer aisément sur une barre de support ou sur n'importe quelle surface.
• Connexion électrique très simple, à 4 fils. Très basse consommation de courant, seulement 10 watts !
• Pas de production de chaleur !
• L'appareil peut être utilisé dans des discothèques, des cafés, des salons, des bâtiments, des parkings, des habitations diverses, etc.

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilisez pas l'appareil et contactez le vendeur.
• Important : Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protéger l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu

Vérifiez si l'emballage contient bien les articles suivants :

Appareil LP-8115 (angle de dispersion = 15°) ou LP-8140 (angle de dispersion = 40°) ; Mode d'emploi ; Équerre de suspension munie de ses deux boutons ; 2 Spring clips.

Instructions de sécurité :

Ce symbole signifie : uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

• Afin de protéger l'environnement, merci de recycler les emballages autant que possible.
• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou à l'humidité. Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiante lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner de manière optimale, et elle peut même causer des dommages.
• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tel qu'un vase, ne doit être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un

dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez-le immédiatement de la source d'alimentation.

• Aucune source de flamme nue, telle que des bougies allumées, ne doit être placée sur l'appareil.
• Ne pas utiliser l'appareil dans un environnement poussiéreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiante maximale d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température. Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes non concernées pendant le montage, le démontage et les opérations de maintenance.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée sur l'étiquette de l'appareil.
• Ne pas connecter l'unité à un variateur de lumière. Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifiquement autorisée par les parties responsables.

Important : Ne jamais fixer directement la source de lumière ! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

Quelques remarques importantes :

Ces appareils (LP-8115 et LP-8140) ne peuvent être utilisés

qu'avec le JB SYSTEMS® LED MANAGER exclusivement !!

!! NE PAS SE CONNECTER DIRECTEMENT AU SECTEUR 220/230 VOLTS.

NI VIA UN QUELCONQUE AUTRE ADAPTATEUR DE COURANT CONTINU DE 24 VOLTS.

Lors de la connexion du LP-8115/LP-8140 au LED MANAGER, il est impératif de faire correspondre les couleurs des 4 fils.

LED MANAGER LP-8115/LP-8140

White

White

Green

Greer

Blue

Blue

Red

Red

Il y a deux manières de monter les appareils LP-8115 et LP-8140 :

1. en utilisant l'équerre de suspension pour les fixer avec un crochet de montage ;
2. en les intégrant dans une paroi de montage (par exemple, un faux plafond).
3. Installation du LP-8115/LP-8140 dans un panneau de montage en utilisant 4 vis
4. Montage utilisant l'équerre de suspension fournie

L'équerre de suspension dispose de 2 boutons à visser et d'un orifice de montage pour y fixer un crochet de montage.

Avant d'installer cet appareil, veuillez prendre note des informations qui suivent :

• Pendant le montage, assurez-vous que des personnes extérieures au service ne se trouvent pas en dessous de la surface où l'on place l'appareil.
• L'appareil doit être fermement fixé. Un montage permettant à l'appareil de bouger est dangereux et est donc à proscrire formellement.

2. Installation du LP-8115/LP-8140 dans un panneau de montage utilisant les clips à ressorts

Avant de commencer à installer l'appareil, assurez-vous de d'abord démonter l'équerre de suspension !

Avant d'installer cet appareil, veuillez prendre note des informations qui suivent :

• Les dimensions de l'orifice à pratiquer doivent être de 125 mm × 125 mm. L'épaisseur du panneau de montage (plafond) peut être, au maximum, de 15 mm.
• Pendant le montage, assurez-vous que des personnes extérieures au service ne se trouvent pas en dessous de la surface où l'on place l'appareil.

Comment installer cette armature :

• Installez les clips à ressorts aux deux endroits prévus sur le boîtier de l'appareil. Assurez-vous de d'abord réaliser la connexion électrique avant d'installer l'appareil dans le panneau de montage !
• Appuyez sur les deux clips à ressorts vers le haut (se reporter à la figure A);
• Glissez le boîtier dans l'orifice de 125 mm × 125 mm du panneau de montage (ou du plafond);
• Relâchez les deux clips à ressorts (se reporter à la figure B);
• L'armature sera alors fixée dans le panneau de montage (ou au plafond).

1. Installation du LP-8115/LP-8140 dans un panneau de montage en utilisant 4 vis

Il sera difficile d'utiliser les clips à ressorts si le panneau de montage a une épaisseur supérieure à 15 mm. Dans ce cas, on peut monter le boîtier de la manière suivante :

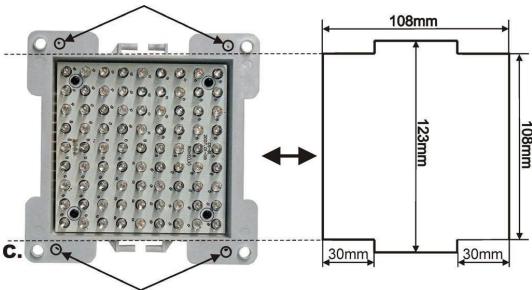

• Créez un orifice comme indiqué sur la figure ci-dessus. (Il faudra élargir l'orifice à certains endroits à la lime pour qu'il corresponde exactement au boîtier);
• Enlevez la vitre de protection (et les clips à ressorts s'ils sont montés sur l'appareil).
• Forez 4 trous aux endroits marqués d'un cercle (se reporter à la figure C ci-dessous) ; fixez l'appareil dans le panneau de montage au moyen de 4 vis adéquates.
• Remettez la vitre de protection en place sur l'appareil.

Installation en hauteur

• Important : L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience ! Les limites de charge doivent être scrupuleusement respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement. Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes non concernées lors de l'installation, la déinstallation ou la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé. L'appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être pris en considération !

L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

Maintenance

Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées lors de la maintenance.

Pendant l'inspection, les points suivants doivent être vérifiés :

Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées. Les nichoirs, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation. Les câbles doivent être en parfait état et doivent être remplacés immédiatement en cas de détection d'un problème, même bénin.

ATTENTION : Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié !

Spécifications

Entrée (alimentation) :

3 x 24V CA en provenance du LED MANAGER

Consommation:

10Watt

Ampoules:

LED : 26 rouges, 26 vertes et 29 bleues.

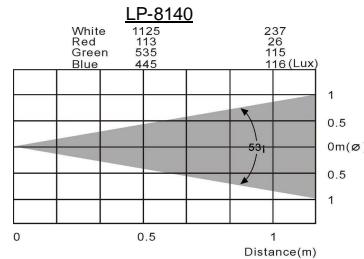

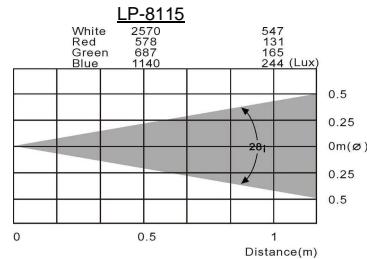

Angle de dispersion :

(LP-8115) ou (LP-8140)

Dimensions:

146 × 146 × 55 mm

Poids:

0.3kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi sur notre site Web : www.beglec.com
