LED BALL OUTDOOR - Éclairage extérieur BEGLEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Éclairage extérieur décoratif à LED
Marque	BEGLEC
Modèle	LED BALL OUTDOOR
Dimensions	Diamètre 30 cm (coupole)
Poids	1,5 kg
Alimentation	AC 100V~240V 50/60Hz
Fusible	250V 2A lent (20mm verre)
LEDs	91 LEDs haute puissance (R31, G30, B30)
Couleurs	RGB
Indice de protection	IP65 (résistant à l'eau et aux UV)
Matériau de la coupole	Plastique ABS résistant aux UV
Durée de vie des LEDs	> 50 000 heures
Modes de fonctionnement	Autonome (son, auto), Maître/Esclave, DMX (4 canaux)
Contrôle à distance optionnel	CA-8 (télécommande filaire)
Adressage DMX	Auto par bouton, jusqu'à 16 appareils
Température ambiante max	40 °C
Accessoires fournis	Chaîne métallique 1 m, vis à anneau M6, mode d'emploi
Options d'installation	Montage sur poteau (adaptateur en option), montage mural (adaptateur en option)
Entretien optiques externes	Tous les 30 jours
Entretien optiques internes	Tous les 90 jours (par personnel qualifié)
Conformité	CE, sans interférences radio
Garantie	Garantie constructeur (hors dommages liés à une utilisation incorrecte)

FOIRE AUX QUESTIONS - LED BALL OUTDOOR BEGLEC

Comment installer l'appareil à l'extérieur ?

Assurez-vous que le joint d'étanchéité en caoutchouc de la coupole est en bon état. Utilisez les bagues d'entrée de câbles fournies pour garantir l'étanchéité. Vissez la coupole dans le sens des aiguilles d'une montre après avoir branché les câbles. L'appareil est IP65, donc résistant à la pluie.

Puis-je contrôler plusieurs LED BALL ensemble ?

Oui, en mode maître/esclave, vous pouvez connecter jusqu'à 16 appareils. Le premier sans câble DMX en entrée devient le maître. Vous pouvez également utiliser un contrôleur DMX pour un contrôle individuel.

Comment régler l'adresse DMX automatiquement ?

Connectez tous les appareils en guirlande DMX. Mettez tous les canaux DMX du contrôleur à zéro, puis le canal souhaité à 255. Appuyez brièvement sur le bouton 'Adressage DMX auto' (F) pour un réglage individuel, ou maintenez 5 secondes pour un adressage automatique de tous les appareils.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord que le câble d'alimentation est correctement branché et que le fusible n'est pas grillé. Si le fusible est endommagé, remplacez-le par un fusible de même type (250V 2A lent). Contactez un technicien qualifié si le problème persiste.

Comment nettoyer l'appareil ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et un produit de nettoyage pour verres. Nettoyez les optiques externes tous les 30 jours, et les optiques internes tous les 90 jours (de préférence par un professionnel). Évitez les solvants agressifs.

Puis-je utiliser une télécommande CA-8 ?

Oui, la télécommande CA-8 (en option) se branche sur l'entrée CA-8 de l'appareil. Elle permet de contrôler les modes autonome et maître/esclave (standby, strobe, sélection de couleurs, chenillard, fondu, mode son/manuel/auto). Attention : en mode manuel, le dernier mode reste en mémoire.

Quelle est la durée de vie des LEDs ?

Les LEDs ont une durée de vie supérieure à 50 000 heures, ce qui garantit une longue utilisation sans remplacement.

Est-il possible de monter l'appareil sur un poteau ?

Oui, un adaptateur pour montage sur poteau (jusqu'à 60 mm de diamètre) est disponible en option. Il se fixe à la base de l'appareil. Assurez-vous que l'installation est mécaniquement solide avant de brancher les câbles.

Comment brancher le câble d'alimentation ?

Dévissez la coupole, passez le câble d'alimentation par l'une des bagues d'entrée étanches, puis connectez les fils aux bornes N et L (100V-240V). Serrez les bagues pour assurer l'étanchéité. Il n'y a pas de borne de terre, mais une prise factice est disponible si nécessaire.

Que faire en cas de condensation ?

Si l'appareil arrive dans une pièce chauffée après un transport froid, attendez quelques minutes avant de l'allumer pour éviter la condensation. Si de la condensation se forme, essuyez délicatement l'intérieur avec un chiffon doux et laissez sécher à l'air libre avant de remettre sous tension.

MODE D'EMPLOI LED BALL OUTDOOR BEGLEC

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

→ SURFEZ SUR: WWW. BEGLEC. COM ←

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet appareil a été créé pour la production d'effets lumière décoratifs et est utilisé dans des spectacles lumineux.
• LED-BALL Stylée RGB 30cm contenant 91 LEDs de haute puissance.
• Beaucoup d'applications possibles : parcs publics, discothèques, DJs, entreprises de location, expositions,...
• Changement de couleur RGB très fluide grâce à la haute fréquence de l'électronique du variateur.
• Différents modes de fonctionnement:
• Fonctionnement autonome: automatique ou changement des couleurs synchronisé avec la musique (commande à distance CA-8 en option possible)
• Mode maître/esclave: jusqu'à 16 appareils peuvent être utilisés ensemble pour un superbe spectacle lumière préprogrammé et synchronisé avec la musique. (commande à distance CA-8 en option possible)

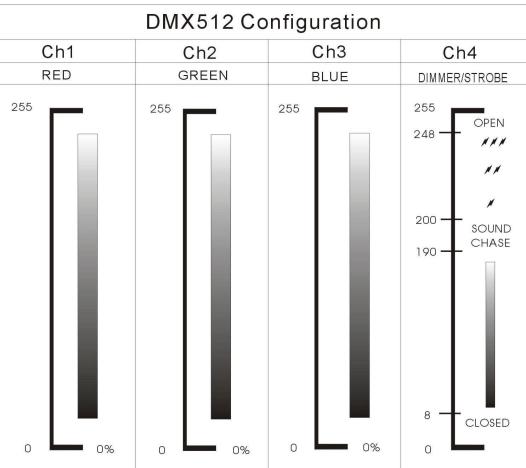

• Contrôle par DMX (4 canaux: R, G, B + Variateur/stroboscope) par n'importe quel contrôleur DMX standard.
• Adressage DMX innovateur et extrêmement rapide:
• Adressage DMX très facile des projecteurs individuels par n'importe quel contrôleur DMX standard !
• Adressage DMX extrêmement rapide de plusieurs projecteurs (calcul automatique des adresses DMX)
• Utilisation à l'extérieur : résistant à l'eau IP65 et résistant aux UV, coupole en plastique ABS !
• Différentes possibilités d'installation pour une flexibilité maximale:
• Chaîne standard inclus (voir : Boules à fa
• Adaptateur en option pour un montage sur poteau.
• Adaptateur en option pour un montage sur mur.
• Technologie longue durée de vie des LEDs: >50.000 heures!

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

Vérifiez le contenu:

Vérifiez si l'emballage contient les articles suivants:

Mode d'emploi - Appareil LED BALL - Chignette Visée à anneau M6

Instructions de sécurité:

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous pouze replacer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil qui peut causer un risque d'électrocution. Un point d'exclamation dans un triangle prévient de la présence d'instructions de fonctionnement et de maintenance se trouvant dans le manuel, fourni avec l'appareil.

Ce symbole signifie : Lire le mode d'emploi.

• Afin de protégérer l'environnement, merci de recycler les emballages autant que possible.
• Afin d'éviter tout risque d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'unité de fonctionner en performance optimale et peut même causer des dommages.
• Ne pas insérer d'objet métallique ou verser un liquide dans l'appareil. Risque de choc électrique ou de dysfonctionnement. Si un corps étranger est introduit dans l'unité, déconnectez immédiatement de la source d'alimentation.
• Ne pas utiliser dans un environnement poussiéreux et nettoyez l'unité régulièrement.
• Ne pas laisser l'unité à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambience maximum d'utilisation de l'appareil est de 40°C. Ne pas l'utiliser au-delà de cette température. Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes indésirables pendant le montage, le démontage et les opérations de maintenance.
• Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux régulations de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que le voltage de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celui indiqué à l'arrière de l'appareil.
• Le cordon d'alimentation doit toujours être en condition parfaite. Mettez immédiatement l'unité hors tension si le cordon est écrabouillé ou endommagé.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles !
• L'appareil doit être à la masse selon les règles de sécurité.
• Ne pas connecter l'unité à un variateur de luminosité.
• Utilisez toujours les câbles appropriés et certifiés lorsque vous installez l'unité.
• Pour éviter tout choc électrique, ne pas ouvrir l'appareil. En dehors du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et spécifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• La coque et les lentilles doivent être remplacées sivisiblement endommagées. Correction : La coque et les lentilles doivent être remplacées visiblement endommagées.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifiquement autorisée par les parties responsables.

Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

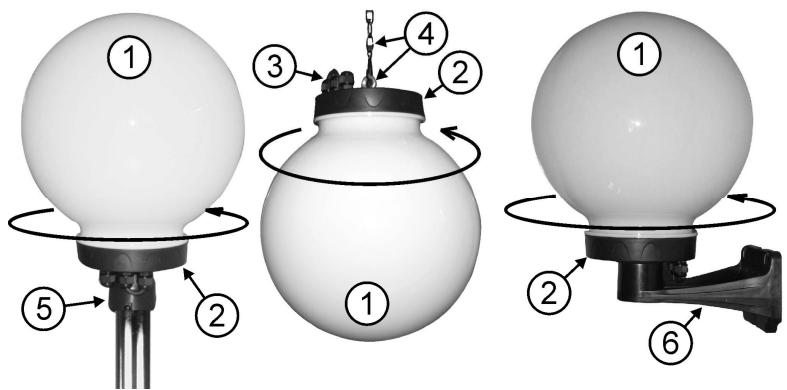

Description:

1. Coupole 30cm en plastique
2. Base en plastique
3. 3 bagues d'entrée des câbles waterproof
4. 1 m de chaînette en métal + vis à anneau en métal (fourni)
5. Adaptateur pour un montage sur poteau (en option)
6. Adaptateur pour un montage sur mur (en option)

Installation electrique + adressage

Important: L'installation électrique doit uniquement être effectuée par du personnel qualifié, selon la législation concernant les mesures de sécurité électriques et mécaniques en vigueur dans notre pays.

• Dévissez doucement la coupole en plastique de la base et séparez les deux parties.
• Placez la coupole en plastique dans un endroit sûr afin qu'elle ne soit pas endommagée pendant l'installation.
• Si la LED BALL est utilisée avec l'un des adaptateurs en option, assurez-vous que la base est bien fixée mécaniquement avant de brancher les fils électriques.
• Surtout si l'appareil est installé à l'extérieur, vous devez utiliser des branchements appropriés qui peuvent faire face aux intempéries de votre pays (pluie, soleil, chaleur, froid,...)

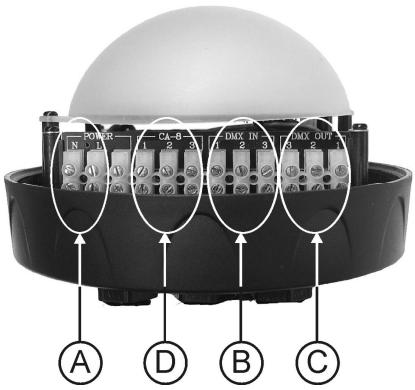

• Sur la base vous verrez 3 bagues d'entrée de câbles qui rendent les connexions waterproof. Entrez les câbles de l'extérieur dans les bagues d'entrée des câbles.
• Dénuidez les câbles et branchez-les sur les contacts correspondants. Veuillez vérifier l'image pour étudier les différentes possibilités:

A. Contacts de l'alimentation: branchez le cable d'alimentation principale sur les contacts N et L (100V-240V 50/60Hz). Etant donné que tout l'appareil est constitué de plastique, vous ne trouverez pas de connexion de masse. Toutefois, vous pouvez brancher un éventuel fil de mise à la masse sur la prise factice, près du contact L.

B. Contacts d'entrée DMX: utilisez les contacts d'entrée/sortie DMX si vous voulez contrôler l'appareil avec le DMX ou si vous voulez connecter plusieurs appareils en mode maître/esclave. Dans la plupart des cas, vous devrez brancher les 3 contacts sur un connecteur de cable mâle XLR. Le chiffrement sur les contacts de l'appareil correspond au chiffrement sur les connecteurs XLR.

C. Contacts de sortie DMX: utilisez les contacts d'entrée/sortie DMX si vous voulez contrôler l'appareil avec le DMX ou si vous voulez connecter plusieurs appare femelle XLR. Le chiffrage sur les contacts de l'appareil correspond au chiffrage sur les connecteurs XLR.

D. Contrôleur CA-8: utilisez les contacts CA-8 si vous pouvez utiliser l'appareil seul et/ou en mode maître/esclave. Dans la plupart des cas, vous devrez brancher les 3 contacts sur un connecteur de cable jack 6.3mm femelle stéréo. Veuillez vérifier l'image pour étudier comment les contacts doivent être branchés.

• Contact 1: fiche connecteur masse.
• Contact 2: embout de la prise stéréo.
• Contact 3: anneau de la prise stéréo.

6.3mm STEREO JACK

• Une fois que tous les câbles sont bien connectés, vous devez serrer les entrées des bagues pour les câbles afin qu'ils soient bien fixés et que l'appareil soit imperméable!
• Placez doucement la coupole en plastique sur la base et fermez l'appareil en tournant la coupole dans le sens des aiguilles d'une montre.

Important! Si l'appareil est utilisé à l'extérieur, assurez-vous que le joint d'étanchéité en caoutchouc de la coupole soit en bon état, sinon vous devez le remplacer pour garder l'appareil waterproof.

Remarque: Vous n'avez pas à utiliser les connecteurs quand l'appareil est utilisé sur une installation fixe. Toutefois, nous vous recommandons fortement d'utiliser des connecteurs si l'appareil est utilisé en installation mobile. (DJs mobile, compagnies de location,...)

Installation électrique pour 1 appareil en fonctionnement autonome:

• Installez simplement le câble secteur (référencé comme le point A)

Remarque: vous pouvez brancher une commande à distance CA-8 sur l'appareil si vous souhaitez avoir plus de contrôle. Référez-vous à la section "D" pour apprendre à le faire.

Installation électrique pour deux ou plusieurs appareils en maître/esclave:

• Branchez 2 ou maximum 16 appareils ensemble en utilisant des câbles balancés de bonne qualité pour microphone (comme par exemple des câbles Système JB MC-01). Référez-vous aux sections "B" et "C" pour approuver à brancher les appareils ensemble. L'appareil qui n'a pas de câble branché sur son entrée DMX réagira comme "maître", les autres seront les appareils esclaves. Assurez-vous que les appareils sont tous branchés sur le secteur.
• Et c'est terminé!

Remarque: vous pouvez brancher une commande à distance CA-8 sur l'appareil maître (master) si vous souhaitez avoir plus de contrôle sur le fonctionnement maître/esclave. Référez-vous à la section "D" pour apprendre à le faire.

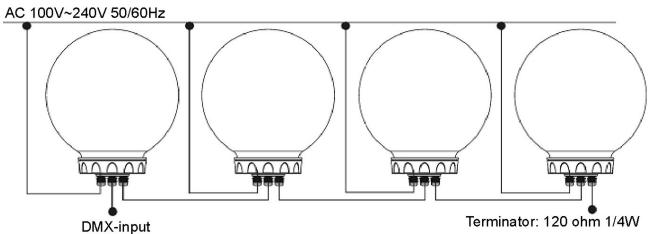

Installation électrique deux appareils ou plus en mode DMX:

Le protocole DMX est un signal à haute vitesse très utilisé pour le contrôle des équipements de lumières intelligents. Vous devez connecter en guirlande votre contrôleur DMX et tous les appareils avec un câble balancé de bonne qualité (comme par exemple des câbles JB Systems ref. 7-0063).

• Pour éviter des comportements étranges des effets de lumières dus aux interférences, vous devez utiliser une résistance de bouclage de 90Ω à 120Ω au bout de la guirlande. Ne jamais utiliser de séparateur de cables en forme « Y », cela ne fonctionnera pas!

90~120 ohm resistor

Assurez-vous que les appareils sont tous branchés sur le secteur. - Chaque effet de lumière dans la guirlande doit avoir sa propre adresse de départ afin de savoir quelle est la commande du contrôle ; il doit décoder. Dans la prochaine section, vous apprendrez à régler l'adresse DMX.

Comment régler les adresses DMX:

Il existe deux façons de régler les addresses DMX des appareils.

A. régler les adresses DMX par projecteur:

• Assurez-vous que les câbles DMX de tous les appareils sont branchés.
• Connectez le premier appareil sur le contrôleur DMX.
• Branchez tous les appareils sur le secteur pour qu'ils soient tous allumés.
• Mettez tous les canaux DMX de votre contrôleur DMX sur zéro. (valeur 000).
• Mettez le canal DMX, que vous pouvez assigner comme adresse de départ sur le projecteur, sur maximum (valeur 255)

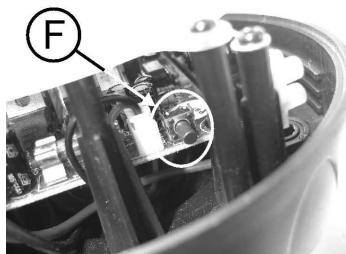

• Poussez brièvement le bouton "Adressage DMX auto" (F) du projecteur.
• Si vous voulez mettre un autre projecteur sur la même adresse de départ, vous nevez egalement pousser le bouton "Adressage DMX auto" (F) de cet autre projecteur.
• Fini!

Un exemple pour rendre les choses claires:

Si vous souhaitez mettre l'adresse de départ d'un projecteur sur 106: - Connectez le projecteur sur le contrôleur DMX comme décrit ci-dessus et allumez l'ensemble. - Mettez tous les canaux DMX de votre contrôleur DMX sur zéro. (valeur 000). - Mettez le canal DMX 106 sur maximum (valeur 255). - Poussez brièvement le bouton "Adressage DMX auto" (F) du projecteur. - Fini! → l'adresse de départ de notre projecteur est 106!

B. régler automatiquement les adresses DMX de plusieurs projecteurs:

Pour gagner du temps (imaginez le temps qu'il vous faudra pour régler les interrupteurs DIP des 16 appareils...) vous pouvez régler les adresses DMX de tous les appareils dans la chaîne DMX juste en appuyant sur un bouton. Pas besoin de calculer l'adresse de départ de chaque appareil, cela sera fait à votre place!

• Assurez-vous que les câbles DMX de tous les appareils sont branchés.
• Connectez le premier appareil sur le contrôleur DMX.
• Branchez tous les appareils sur le secteur pour qu'ils soient tous allumés.
• Mettez tous les canaux DMX de votre contrôleur DMX sur zéro. (valeur 000).
• Mettez le canal DMX, que vous voulez assigner comme adresse de départ sur le premier projecteur de la chaîne, sur maximum (valeur 255).

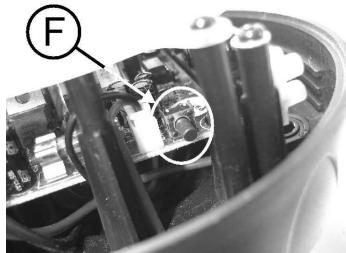

• Poussez le bouton "Adressage DMX auto" (F) du premier projecteur de la chaîne pendant environ 5 secondes. (tous les projecteurs clignotent 1x)
• Finil → Le premier projecteur de la chaîne reçoit l'adresse de départ que vous avez choisi. Les adresses de départ des autres projecteurs de la chaîne seront calculées et distribuées automatiquement!

Un exemple pour rendre les choses claires:

Nous voulonsmettrelesadressesDMXde16projecteurs. L'adressededepartdugemier projecteurdelachineest fixe sur202.

• Connectez les projecteurs sur le contrôleur DMX comme décrit ci-dessus et allumez l'ensemble.
• Mettez tous les canaux DMX de votre contrôleur DMX sur zéro. (valeur 000).
• Mettez le canal DMX 202 sur maximum (valeur 255)
• Poussez le bouton "Adressage DMX auto" (F) du premier projecteur pendant environ 5 sec.
• Finil → Le premier projecteur de la chaîne reçoit l'adresse 202. Les adresses de départ des autres projecteurs de la chaîne seront calculées et distribuées automatiquement : le deuxième projecteur reçoit l'adresse 206, le troisième l'adresse 210,..., jusqu'au seizième projecteur qui reçoit l'adresse 262.

Vous venez de programmer 16 projecteurs en 10 secondes !!!

Remarque: vous pouvez mélanger les appareils ensemble avec d'autres effets DMX qui ne possèdent pas l'option adressage DMX automatique. Dans ce cas, il vous restera à régler les adresses DMX de ces effets DMX manuellement!

Installation en hauteur

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulières.

• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes indésirables lors de l'installation, la déinstallation ou la maintenance.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation, assurez-vous que la zone d'installation supporte un point localisé minimum de 10 fois le poids de l'appareil.
• Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l'appareil lors de l'installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre de plus de 20 cm si le support principal tombe. L'appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être considéré!
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.
• 3 méthodes de fixation sont possibles:

Fixé au plafond ou sur une armature (1m de chaîne inclus) Fixation au mur (adaptateur en option disponible) - Montage sur poteau (adaptateur pour poteau en option disponible jusqu'à D=60mm)

A. 1 appareil en fonctionnement seul:

• Branchez simplement l'appareil sur le secteur et mettez de la musique. L'appareil commencera à fonctionner automatiquement au rythme de la musique.

Remarque: vous pouvez brancher une télécommande CA-8 sur l'appareil si vous souhaitez avoir plus de contrôle.

B. Deux ou plusieurs appareils en configuration maître/esclave:

• Branchez 2 ou maximum 16 appareils ensembles. Référez-vous au chapitre "installation électrique" pour apprendre à brancher les appareils ensemble (n'oubliez pas d'adresser tous les appareils ensemble correctement!)
• Branchez tous les appareils sur le secteur et mettez de la musique. Les appareils commenceront à fonctionner automatiquement au rythme de la musique et à indiquer les programmes internes d’approché d’asservissement.

Remarque: vous pouvez brancher une commande à distance CA-8 sur l'appareil maître (master) si vous souhaitez avoir plus de contrôle sur le fonctionnement maître/esclave.

C. brancher le contrôle ca-8 en option pour plus de contrôle:

Le contrôleur CA-8 peut uniquement être utilisé en fonctionnement autonome ou en mode maître/esclave. Branchez le contrôleur sur l'entrée CA-8 du premier appareil (maître). Vous pouvez maintenant contrôler tous les appareils branchés:

Remarque importante :

Si vous utilisez ce projecteur à LED avec un contrôleur CA-8 et choisissez le mode MANUEL (mode LED est allumé), le projecteur garde le dernier mode d'utilisation en mémoire, même si vous débranchez le contrôleur et/ou déconnectez le projecteur du courant. Pour effacer le dernier mode d'utilisation en mémoire, vous devez avoir besoin d'un des autres modes (la LED « mode » est éteinte ou clignote) avant de débrancher le contrôleur du projecteur.

BOUTON	ACTIONS
STANDBY	Pourmettre en obscurissement toutes les fonctions
FONCTION	Strobe1. Strobesynchronisé en blanc2. Chenillard strobe avec la même couleur3. Chenillard strobe avec différents couleurs	9 Sélection de couleursBlanc→Rouge→Bleu→Violet→Orange→Vert→Jaune→Magenta→Cyan	Chenillard en couleurs1. Mème couleur2. Différentes couleurs3. Chenillard sur une lumière4. Chenillard sur deux lumières5. Chenillard sur quatre lumières	Fade (Fondu) des couleurs1. Vitesse rapide2. Vitesse moyenne3. Vitesse lente
MODE	Son 1(LED OFF)	Manuel(LED ON)	Son 2(LED clignote lentement)	Auto(LED clignote rapidement)

D. contrôle par un contrôleur DMX universel:

• Branchez tous les appareils ensemble. Référez-vous au chapitre "installation électrique pour deux ou plusieurs appareils en mode DMX" pour apprendre à le faire (n'oubliez pas d'adresser tous les appareils correctement!)
• Branchez tous les appareils sur le secteur et allumez le contrôleur DMX. Etant donné que chaque appareil a sa propre adresse DMX, vous pouvez les contrôler individuellement. Souvenez-vous que chaque appareil utilise 4 canaux DMX comme indiqué dans le tableau DMX ci-dessous:

Maintenance

• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables lors de la maintenance.
• Mettez l'unité hors tension et débranchez
• Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplacée.
• Les câbles doivent être en parfaite condition et doivent être remplacés immédiatement en cas de détection d'un problème, même bénin.

L'intérieur de l'appareil doit être nettoyé annuellement à l'aide d'un aspirateur ou jet d'air. - Le nettoyage de l'optique interne et externe doit être effectué périodiquement pour optimiser la production de lumière. La fréquence de nettoyage dépend de l'environnement dans lequel l'appareil fonctionne : des environnements humides, enflammés ou particulièrement sales peuvent entraîner une accumulation de saleté plus importantes sur les optiques de l'appareil.

• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Séchez toujours les parties soigneusement.
• Nettoyez les optiques externes ou moins une fois tous les 30 jours.
• Nettoyez les optiques internes ou moins une fois tous les 90 jours.

Attention: Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié!

Alimentation:

AC 100V~240V 50/60Hz

Fusible:

250V 2A lente (20mm verre)

Contrôle de son:

Microphone interne

Connexions DMX:

3 contacts chiffrés 1, 2, 3 pour entrée/sortie DMX

LEDs:

91 LEDs haute puissance (R31 + G30 + B30)

Taille:

Voir schéma ci-dessous

Poids:

1.5kg

Chacune de ces informations peut être modifiée sans avertissement préalable

Vous pouvez télécharger la dernière version de ce mode d'emploi sur notre site web:

www.beglec.com
