LED GROUND LIGHT - Éclairage extérieur BEGLEC - Notice d'utilisation et mode d'emploi gratuit

Marque	BEGLEC
Modèle	LED GROUND LIGHT
Type de produit	Encastrement de sol LED extérieur
Catégorie	Éclairage extérieur
Dimensions (diamètre)	16 cm
Poids	1,5 kg
Protection	IP67 (imperméable à toute intempérie)
Alimentation	24 Vdc, anode commune
Consommation électrique	3 W (39 LEDs)
Type de LEDs	RGB (multicouleur)
Nombre de LEDs	39
Matériau du boîtier	Acier inoxydable, verre trempé
Connectivité	4 fils (blanc, rouge, vert, bleu) avec connexions à pression
Usage	Extérieur, intérieur (plafond, mur)
Installation	Encastré dans le sol, mur ou plafond
Température ambiante max	45 °C
Entretien	Nettoyage avec produits habituels ; vérifier joints et vis
Pièces détachées disponibles	Protection en verre, joint, anneau inox, boîtier de montage
Réparabilité	Remplacement des pièces endommagées par un professionnel
Sécurité	Installation par personnel qualifié ; ne pas utiliser sur variateur
Garantie	Selon conditions du vendeur ; garantie non applicable en cas de mauvaise utilisation

FOIRE AUX QUESTIONS - LED GROUND LIGHT BEGLEC

Comment installer le LED GROUND LIGHT dans le sol ?

L'installation doit être réalisée par un personnel qualifié. Séparez d'abord le boîtier de montage en plastique du projecteur, puis installez ce boîtier à l'emplacement souhaité. Effectuez le branchement électrique des 4 fils (blanc, rouge, vert, bleu) en parallèle. Ensuite, fixez l'enceinte métallique à l'aide des 3 vis, placez le joint et la protection en verre, puis serrez l'anneau en acier inoxydable avec les 3 écrous.

Quel câblage utiliser avec le LED MANAGER ?

Utilisez un câble à 4 fils : blanc pour l'anode commune, rouge pour les LEDs rouges, vert pour les vertes et bleu pour les bleues. Connectez ces fils aux connecteurs correspondants du projecteur. Pour les longues distances, vous pouvez rallonger avec du câble de 1,5 mm² en respectant les codes couleurs.

Combien d'unités puis-je connecter sur un même LED MANAGER ?

Le nombre maximum dépend de la charge maximale de la sortie du LED MANAGER (généralement 150 W par sortie). Chaque LED GROUND LIGHT consomme 3 W, donc vous pouvez brancher jusqu'à 50 unités par sortie (150 ÷ 3). Vérifiez la notice du LED MANAGER pour la limite exacte.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord que le LED MANAGER est sous tension et que la charge totale ne dépasse pas la limite. Assurez-vous que les connexions des 4 fils sont correctes et bien serrées. Contrôlez aussi que la protection en verre n'est pas endommagée. Si le problème persiste, contactez votre revendeur.

Est-il possible de remplacer la protection en verre ?

Oui, la protection en verre et son joint en caoutchouc sont des pièces détachées remplaçables. Utilisez des pièces d'origine BEGLEC. Pour le remplacement, suivez les étapes d'installation inversées : dévissez l'anneau, retirez l'ancien verre et le joint, puis installez les neufs en assurant une bonne étanchéité.

Quelle est la procédure de nettoyage ?

Pour nettoyer l'appareil, utilisez un produit d'entretien habituel non abrasif. Évitez les nettoyeurs haute pression. Vérifiez régulièrement que le joint en caoutchouc et la protection en verre sont propres et en bon état. Un nettoyage régulier prolonge la durée de vie et maintient l'étanchéité.

Puis-je utiliser cet éclairage en intérieur ?

Oui, le LED GROUND LIGHT peut être installé en intérieur, par exemple dans les plafonds ou les murs en brique ou ciment. Son indice IP67 le rend adapté aussi bien à l'intérieur qu'à l'extérieur, à condition de respecter les contraintes d'installation (température max 45°C).

Quels sont les risques d'une installation incorrecte ?

Une installation incorrecte peut entraîner des dommages électriques (court-circuit, surcharge), des blessures (chute de l'appareil mal fixé) ou des infiltrations d'eau. Seul un personnel qualifié doit effectuer l'installation, en respectant les normes de sécurité électrique et mécanique en vigueur.

Comment vérifier la charge maximale sur le LED MANAGER ?

Consultez le manuel du LED MANAGER pour connaître la puissance maximale par sortie (souvent 150 W). Additionnez la consommation de tous les projecteurs connectés sur cette sortie (chaque LED GROUND LIGHT = 3 W). Ne dépassez pas cette limite pour éviter une surcharge.

L'appareil est-il compatible avec un variateur standard ?

Non, le LED GROUND LIGHT doit être utilisé exclusivement avec le LED MANAGER fourni. Ne le branchez pas sur un variateur (dimmer) classique ou une autre alimentation secteur, car cela pourrait endommager l'appareil et annuler la garantie.

MODE D'EMPLOI LED GROUND LIGHT BEGLEC

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet appareil a été conçu pour la production d'effets lumière décoratifs et est utilisé dans des spectacles lumineux.
• Encastrage de sol très solide avec lumières multi couleur RGB, utilisée pour les bordures dans les allées, bords de verdure, entrées de discothèques, bâtiments, parkings, maisons, etc.
• Peut également être utilisé dans tous les types de plafonds ou murs en brique ou en ciment.
• A utiliser avec le LED MANAGER (alimentation spéciale LED) 39 LEDs très puissantes derrière une protection translucide opaque en verre épaisse.
• IP67, imperméable à toute intempérie, avec anneau de protection en acier inoxydable.
• Branchement électrique très simple : branchements de 4 fils en parallèle. Diamètre global de 16cm
• Technologie longue durée de vie utilisant des LEDs!
• Consommation d'électricité = 3W seulement!

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des defaults ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

Vérifiez le contenu:

Vérifiez si l'emballage contient les articles suivants:

Mode d'emploi - Encastrement de sol

Instructions de sécurité:

• Afin de protégerr l'environnement, merci de recycler les emballages autant que possible.
• Cet appareil fait partie de la classe de protection IP67, ainsi il peut être utilisé à l'extérieur s'il est correctement installé.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximum d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux réglementations de sécurité électrique et mécanique en vigueur dans votre pays.
• Les câbles doivent toujours être en parfaite condition : allumez le LED MANAGER immédiatement si les câbles sont écrasés ou endommagés.
• Cet appareil doit être utilisé avec le LED MANAGER : ne branchez pas l'appareil sur un variateur (dimmer) normal ou sur une autre alimentation secteur.
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• La coque et les lentilles doivent être remplacées si visiblement endommagées. Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifiquement autorisée par les parties responsables.

Important: Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

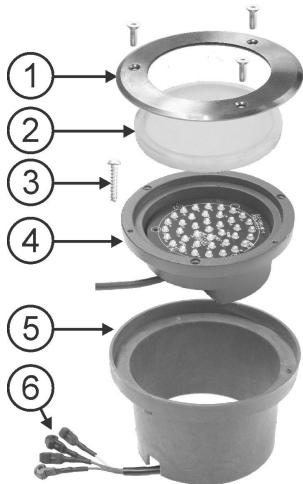

Description:

1. Anneau rigide en acier inoxydable avec 3 boulons pour conserver la protection en verre bien en place.
2. Solide protection en verre avec joint en caoutchouc pour assurer l'imperméabilité.
3. 3 vis pour fixer le corps imperméable en métal à l'intérieur du boîtier de montage en plastique.
4. Enceinte imperméable en métal avec LEDs à l'intérieur.
5. boîtier de montage en plastique utilisé pour installer le projecteur dans le sol (ou mur/plafond)
6. 4 connecteurs à pression de fils.

Installation mecannique

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. Du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.

Assurez-vous que la zone du lieu d'installation ne compte pas de personnes indésirables lors de l'installation ou la maintenance. L'appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être considéré! - Séparez le boîtier de montage en plastique (5) du reste du projecteur. - Installez d'abord le boîtier de

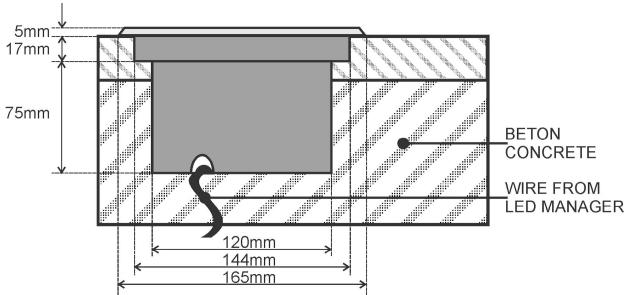

montage au bon endroit dans le sol. Voir le schéma pour plus d'informations.

• Fermez le projecteur après avoir branché les fils électriques (voir chapitre suivant). Assurez-vous que l'entrée du fil en métal imperméable sur le support est bien serré et fermé afin qu'il n'y ait pas d'eau qui rentre. Fixez l'enceinte imperméable en métal sur le boîtier de montage en plastique en utilisant les 3 vis. Assurez-vous que la rondelle sur le haut du boîtier du support en métal n'est pas sale ou qu'il n'y a pas de saleté.
• Assurez-vous que la protection en verre et son joint d'imperméabilité en caoutchouc sont propres et mettez-les en place.
• Installez l'anneau en métal inoxydable et serrez-le avec les 3 écrous spéciaux.

Installation electrique

L'installation électrique doit uniquement être effectuée par du personnel qualifié, selon la législation concernant les mesures de sécurité électriques et mécaniques en vigueur dans votre pays.

TRES IMPORTANT: Vérifiez le manuel de l'utilisateur du LED MANAGER pour voir la charge maximale permise sur les sorties! N'excédez pas cette charge maximum! Pour connaître la consommation totale de toutes les LEDs dans une chaine, vous pouvez simplement compter la consommation électrique de tous les apparciels dans la chaine. Vérifiez le chapitre "caracteristiques techniques" à la fin de ce manuel pour connaître la consommation totale des différents projecteurs LEDs!

• Etant donné que le LED MANAGER utilise un connecteur à 4 broches sur les sorties d'alimentation, nous vous suggérons d'acheter un cable rallonge d'1m en supplément (avec des connecteurs spéciaux à 4 broches male/femelle) et coupez le connecteur fémele. Vous pouvez maintainant facilement dénuder le cable. Vous trouvrez 4 fils colorés à l'intérieur.
• Fil blanc: fil commun (anode)
• Fil rouge: alimentation pour les LED rouges (max. 50W)
• Fil vert: alimentation pour les LED vertes (max. 50W)
• Fil bleu: alimentation pour les LED (max. 50W)

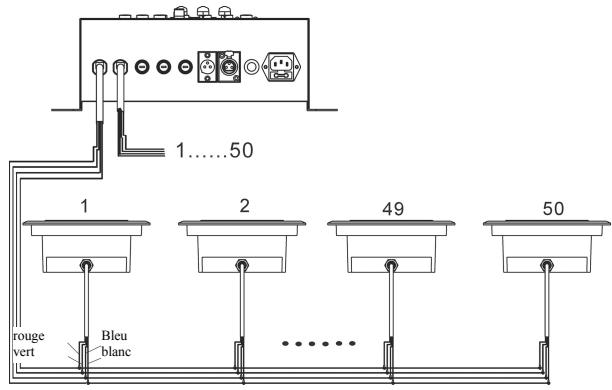

• Branchez simplement les 4 fils sur les 4 fils correspondants du projecteur. Tous les projecteurs peuvent être branchés en parallèle comme indiqué dans le schéma ci-dessous. Assurez-vous de ne pas excéder la charge maximale permise!

• Pour de plus grandes distances, vous pouvez rallonger les câbles avec 4 câbles électriques normaux d'installation de 1.5mm². Si vous ne pouvez trouver un câble avec le même code couleur, nous vous recommandons d'écrire les transitions de couleur entre les deux câbles! (ex. blanc → noir, bleu → bleu,

vert → marron,...) Ceci est extrêmement important sinon les projecteurs ne fonctionneront pas comme prévu.

• Quand vous installez plusieurs projecteurs, vous avez probablement besoin d’une boîte de raccordement spécial imperméable pour établir les raccords nécessaires.
• Une autre option est d'ouvrir l'enceinte impermeable en métal (4) et de replacer le câble d'origine par votre propre câble. Dans ce cas, vous pouvez établir la connexion immédiatement à l'intérieur du projecteur pour que vous n’ayez pas besoin d’une boîte de raccordement spécial imperméable.
• Après avoir vérifié que la charge maximale permise n'est pas excédée, vous pouvez brancher le câble provenant des projecteurs sur l'une des sorties du LED MANAGER.

Exemple de calcul de la charge: vous devez installer 47x LED ENCASTRE DE SOL (GROUND LIGHT) 47x3W = 141Watt. Cette chaîne peut être connectée sur l'une des sorties du LED MANAGER étant donné que la charge totale n'excède

pas les 150W permis. Le nombre maximum d'encastrés au sol branchés sur le LED MANAGER = 2x 50pcs = 100pcs.

Instructions de fonctionnement

Étant donné que les encastrés au sol sont contrôlés par le LED MANAGER, nous vous recommandons fortement de suivre les instructions de fonctionnement dans le mode d'emploi du LED MANAGER.

Maintenance

• Éteignez le LED MANAGER et débranchez les câbles principaux. Pendant l'inspection, les points suivants doivent être vérifiés:
• Toutes les vis utilisées pour installer le projecteur et l'un de ces composants doit être fortement serrées et ne doivent pas être rouillées.
• Quand la protection en verre est visiblement endommagée à cause des fissures ou des rayures profondes, elle doit être remplacée.
• Les câbles doivent être dans des conditions impeccables et doivent être remplacés immédiatement quand un petit problème est détecté.
• Vérifiez les bagues des câbles et le caoutchouc de scellage autour de la protection en verre si vous VOYZEZ de l'eau à l'intérieur du projeteur.
• L'appareil peut être nettoyé avec des produits d'entretien habituels.

Connexions : 4 fils colorés avec connexions à pression

Protection IP : IP67

Tension de fonctionnement : 24Vdc anode commune

Consommation d'électricité: 3Watt (39 LEDs)

Poids: 1,5kg

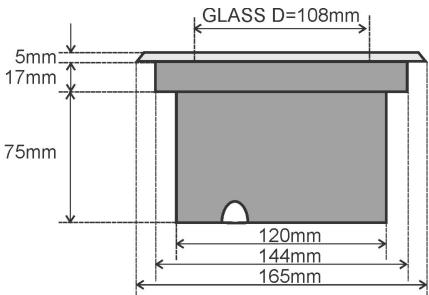

Taille:

Toute information est sujette aux changements sans notice préalable

Vous pouvez télécharger la dernière version de mode d'emploi sur notre site web: www.beglec.com
