Type de produit	Barre LED à effets lumineux
Caractéristiques techniques principales	4 barres LED, RGB, avec divers modes d'éclairage
Alimentation électrique	230V AC
Dimensions approximatives	1200 mm x 100 mm x 100 mm
Poids	3,5 kg
Compatibilités	Compatible avec les systèmes DMX
Fonctions principales	Modes automatiques, contrôle DMX, effets de stroboscope
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits abrasifs
Pièces détachées et réparabilité	Réparation possible avec pièces d'origine disponibles
Sécurité	Ne pas exposer à l'eau, respecter les normes de sécurité électrique
Informations générales	Idéal pour les événements, concerts et installations scéniques

FOIRE AUX QUESTIONS - LED 4-BAR BEGLEC

Comment régler la luminosité des LED sur le BEGLEC LED 4-BAR ?

Vous pouvez régler la luminosité des LED en utilisant le bouton de réglage sur le panneau de contrôle ou via le logiciel de contrôle DMX si le produit est connecté.

Pourquoi mes LED ne s'allument-elles pas ?

Vérifiez que le câble d'alimentation est correctement branché et que l'appareil est sous tension. Assurez-vous également que les fuseaux horaires sont correctement configurés.

Comment synchroniser mon BEGLEC LED 4-BAR avec d'autres appareils ?

Utilisez le mode maître/esclave pour synchroniser plusieurs unités, ou configurez-le via DMX pour le contrôler avec un autre appareil de contrôle.

Le BEGLEC LED 4-BAR fait un bruit étrange, que devrais-je faire ?

Inspectez l'appareil pour détecter tout objet obstruant le ventilateur. Si le bruit persiste, veuillez contacter le service client pour une assistance technique.

Comment nettoyer le BEGLEC LED 4-BAR ?

Débranchez l'appareil, puis utilisez un chiffon doux et sec pour nettoyer le boîtier. Évitez l'utilisation de produits chimiques agressifs.

Quelle est la durée de vie des LED sur le BEGLEC LED 4-BAR ?

Les LED du BEGLEC LED 4-BAR ont une durée de vie moyenne de 50 000 heures, selon les conditions d'utilisation.

Mon BEGLEC LED 4-BAR ne répond pas aux commandes DMX, que faire ?

Assurez-vous que le câble DMX est correctement connecté et que les adresses DMX sont correctement configurées sur l'appareil. Testez également avec un autre contrôleur DMX.

Puis-je utiliser le BEGLEC LED 4-BAR à l'extérieur ?

Le BEGLEC LED 4-BAR est conçu pour un usage intérieur. Pour une utilisation extérieure, assurez-vous qu'il est protégé contre l'humidité et les intempéries.

Quel type de prise dois-je utiliser avec le BEGLEC LED 4-BAR ?

Utilisez une prise conforme aux normes électriques de votre région. Le BEGLEC LED 4-BAR nécessite une alimentation de 100-240 V AC.

MODE D'EMPLOI LED 4-BAR BEGLEC

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit BRITEQ. Veuillez lire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW. BEGLEC. COM ET INSCRIVEZ-VOUS

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Barre d'alimentation passive professionnelle en aluminium, excellent projecteur à LED!
• Longueur = 150cm (peut être raccourcie à 130cm en découpant 10cm de chaque côté)
• Mécanisme coulissant : vous pouvez répartir vos projecteurs sur toute la longueur de la barre.
• Entrées/sorties DMX avec verrouillage
• Alimentation équipée d'un connecteur Neutrik Powercon et d'un fusible automatique de 15A
• 4 prises de haute qualité (Schuko)
• Système de fixation ingénieux pour les câbles DMX: peut être utilisé avec câbles DMX pré assemblés!
• Adaptateur pour haut de mât de 35mm inclus Cable d'alimentation Neutrik Powercon inclus

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants:

• LED 4Bar
• 4 boulons/écrous pour installer les projecteurs 1 adaptateur de haut de mât 35mm
• 1 câble d'alimentation 1 boulon à œil Mode d'emploi

Quelques instructions importantes:

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des définitifs ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégerr l'environnement, merci de recycler les emballages autant que possible.

Instructions de sécurité:

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous puissiez replacer yourselves. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : usage uniquement à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

Cet appareil peut être monté sur des surfaces inflammables courantes. Font partie de ces surfaces inflammables courantes, les matériaux de construction tels que le bois et des matériaux à base de bois d'une épaisseur supérieure à 2 mm.

• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner manière optimale, et elle peut même causer des dommages.
• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Ne pas utiliser l'appareil dans un environnement poussièreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximale d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température.
• Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprandre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'étiquette de l'appareil.
• La prise sera toujours accessible pour que le cordon secteur puisse être enlevé à chaque moment.
• Le cordon d'alimentation doit toujours être en condition parfaite. Mettez immédiatement l'unité hors tension si le cordon est écrabouillé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
• L'appareil doit être à la masse selon les règles de sécurité.
• Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes spécifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifiquement autorisée par les parties responsables.

Entretien

Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Évitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilisez pas de produits volatils tels que le benzène ou le 'thinner' qui peuvent endommager l'appareil.

Installation en hauteur

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être scrupuleusement respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulières.
• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées lors de l'installation, la déinstallation ou la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs situés à proximité.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation, assurez-vous que la zone d'installation pourra supporter, en son point de fixation, un minimum de 10 fois le poids de l'appareil.
• Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l'appareil lors de l'installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre de plus de 20 cm si le support principal tombe.
• L'appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être pris en considération!
• Ne pas couvrir les orifices de ventilation pour éviter tout risque de surchauffe.
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

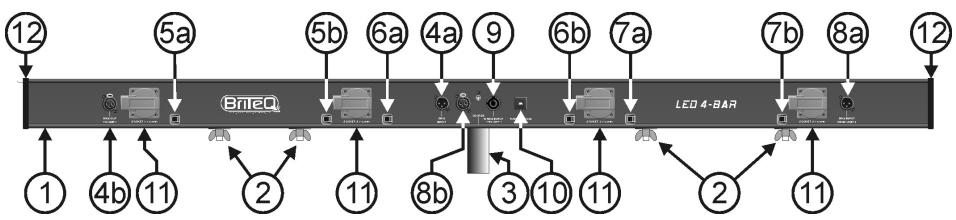

1. BASE EN ALUMINIUM: Le chassis est équipé d'un système à glissière des deux côtés:
2. DESSOUS: Utilisez les 4 boulons/écrous (2) pour fixer les projecteurs PAR à la barre.
3. DESSUS: peut être utilisé pour attacher des crochets de fixation (disponibles en option) qui permettent de monter la barre dans une structure de pont. Dans ce cas vous doivent également installer la vis à œil pour sécuriser le LED 4Bar à l'aide d'un cable de sécurité (disponible en option).
4. BOULONS / ECROUS COULISSANTS: sont utilisés pour fixer les projecteurs sur le LED 4Bar.
5. ADAPTATEUR DE STATIF 35mm: est utilisé pour fixer le LED 4Bar sur un statif.
6. 4A → ENTRÉE DMX: est utilisé pour relier le LED 4Bar à la sortie DMX de l'appareil précédent dans la chaîne DMX. Les connecteurs DMX 4A et 4B sont reliés ensemble à l'intérieur de la barre LED 4Bar. 4B → SORTIE DMX vers le 1er PROJECTEUR: utiliser un câble DMX standard pré assemblé pour relier le connecteur 4B à l'entrée DMX du premier projecteur LED.
7. SERRE CABLES 5A + 5B: sont utilisés pour installer un câble DMX pré assemblé (voir plus loin pour plus d'informations concernant l'installation des câbles). Le câ
8. SERRE CÁBLES 6A + 6B: sont utilisés pour installer un cable DMX pré assemblé (voir plus loin pour plus d'informations concernant l'installation des cables). Le cable reliera la sortie DMX du 2^ème projecteur à l'entrée du 3^ème projecteur.
9. SERRRE CÁBLES 7A + 7B: sont utilisés pour installer un cable DMX pré assemblé (voir plus loin pour plus d'informations concernant l'installation des cables). Le cable reliera la sortie DMX du 3^ème projecteur à l'entrée de 4^ème projecteur.
10. 8A → SORTIE DMX du PROJECTEUR 4: utilisez un cable DMX pré assemblé pour relier le connecteur 8A à la sortie du 4^ème projecteur LED. 8B → SORTIE DMX: est utilisée pour relier le LED 4Bar à l'entrée DMX de l'appareil suivant de la chaine DMX. Les connecteurs 8A et 8B sont reliés ensemble à l'intérieur de la barre LED 4Bar.
11. ALIMENTATION: arrivée générale de l'alimentation secteur, équipée d'une prise Neutrik Powercon®, il est impératif de s'assurer que la tension de service locale est de 230 V (CA) et que les projecteurs (et/ou les petits effets lumineux) sont correctement raccordés aux prises de sortie des canaux (11) avant de raccorder un cordon d'alimentation secteur avec prise de terre à cette entrée. La charge totale maximum est de 15A ou 3400Watts.
12. FUSIBLE PRINCIPAL: il s'agit d'un coupe-circuit automatique. Quand le fusible a disjoncté, il faut d'abord localiser le problème et apporter une solution à ce qui a provoqué le déclenchement du fusible. Quand ce problème a trouvé sa solution, poussez simplement sur le bouton pour remettre le coupe-circuit en fonction.
13. PRISES: Utilisez ces prises pour raccorder les 4 projecteurs au courant secteur.
14. COUVERCLES LATERAUX: Pour installer les boulons et les écros (necessaires pour fixer les projecteurs), ainsi que l'adaptateur de statif, vous devez enlever un couvercle latéral de l'un des deux côts de l'appareil: dévissez simplement les 4 vis → enlevez le couvercle latéral → introduizez les écros et le boulons et/ou l'adaptateur de statif dans le rail en les faisant coulisser → remetteze le couvercle latéral en place → remetteze les 4 vis → c'est terminé!

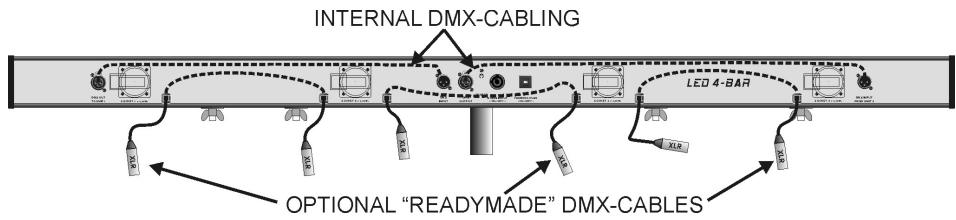

Si vous aimez les installations propres sans câbles DMX qui pendent n'importe où, il vous suffit de ranger les câbles à l'intérieur de la barre!

Voici comment installer les câbles DMX:

1: Dévissez les 4 vis du couvercle qui se trouν du coté droit de la barre (Image A), puis retirez le couvercle.
2: Déconnectez le cable de masse du châssis en retardant le boulon et l'écrou.
3: Glissez prudemment la face avant hors du châssis pour que vous puissiez-retirer les serre câbles.
4: Glissez les serre câbles hors du châssis et retirez le petit bout de cable qui nous avons installés.

5: Placez les serre câbles autour des câbles DMX que vous avez achétés chez votre revendeur. En général, un cable standard XLR-male/XLR-femelle d'une longueur d'environ 1m conviendra le mistré.
6: Mettez vos câbles en place. (les connecteurs mâle de vos câbles du côté gauche). Vous pouvez régler la longueur des câbles selon vos besoins. Si le cable est trop long, vous pouvez facilement laisser une partie du cable à l'intérieur de la barre! Quand les câbles sont en place, reférerz la barre en glissant à nouveau prudèment la face avant dans le châssis.
7: IMPORTANT! N'oubliez pas de reconnectcer le cable de masse avec le châssis!
8: Remettez le couvercle en place et vissez les 4 vis.

Enfin, la LED 4BAR ressemblera à ceci:

Alimentation: 230Vac / 15A maximum.

Entrées / Sorties DMX: connecteurs XLR à 3 broches

Dimensions (chassis uniquely): 150 × 8,5 × 7,5 cm

Poids: 4,5kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
