BPM 6 USB - Périphérique audio BEGLEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur DJ avec interface USB
Caractéristiques techniques principales	6 canaux, compatible avec les logiciels DJ, interfaces MIDI
Alimentation électrique	Alimentation via USB
Dimensions approximatives	Dimensions compactes adaptées aux DJ mobiles
Poids	Léger pour une portabilité optimale
Compatibilités	Compatible avec Windows et macOS, divers logiciels de mixage
Type de batterie	Non applicable (alimentation par USB)
Tension	Non spécifiée (alimentation USB)
Puissance	Consommation faible via USB
Fonctions principales	Mixage audio, contrôle de la musique, effets sonores
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Disponibilité limitée, consulter le fabricant pour les réparations
Sécurité	Utiliser dans un environnement sec, éviter les chocs électriques
Informations générales	Idéal pour les DJ débutants et professionnels, léger et portable

FOIRE AUX QUESTIONS - BPM 6 USB BEGLEC

Comment connecter le BEGLEC BPM 6 USB à mon ordinateur ?

Pour connecter le BEGLEC BPM 6 USB à votre ordinateur, utilisez le câble USB fourni. Branchez une extrémité du câble dans le port USB de l'appareil et l'autre extrémité dans un port USB disponible sur votre ordinateur.

Le BPM 6 USB ne s'allume pas, que faire ?

Vérifiez d'abord que l'appareil est correctement alimenté. Assurez-vous que le câble USB est bien connecté. Si l'appareil ne s'allume toujours pas, essayez de le brancher sur un autre port USB ou sur un autre ordinateur pour exclure un problème de port.

Comment installer les pilotes nécessaires pour le BPM 6 USB ?

Le BEGLEC BPM 6 USB utilise des pilotes génériques qui sont souvent automatiquement installés par le système d'exploitation. Si cela ne fonctionne pas, visitez le site Web de BEGLEC pour télécharger les pilotes appropriés.

Puis-je utiliser le BPM 6 USB avec des logiciels de mixage ?

Oui, le BEGLEC BPM 6 USB est compatible avec de nombreux logiciels de mixage. Assurez-vous que le logiciel est configuré pour reconnaître l'appareil en tant que contrôleur MIDI.

Comment résoudre les problèmes de latence lorsque j'utilise le BPM 6 USB ?

Pour réduire la latence, vérifiez les paramètres audio de votre logiciel de mixage. Diminuez la taille du tampon dans les réglages audio. Assurez-vous également que votre ordinateur dispose de suffisamment de ressources pour gérer le traitement audio.

Le BPM 6 USB fonctionne-t-il avec des systèmes d'exploitation Mac ?

Oui, le BEGLEC BPM 6 USB est compatible avec les systèmes d'exploitation Mac. Assurez-vous simplement de disposer de la version appropriée de macOS et des logiciels nécessaires pour utiliser l'appareil.

Comment réinitialiser le BPM 6 USB aux paramètres d'usine ?

Pour réinitialiser le BEGLEC BPM 6 USB, éteignez l'appareil, puis maintenez enfoncé le bouton de réinitialisation (si disponible) tout en le rallumant. Relâchez le bouton lorsque l'appareil s'allume.

Où puis-je trouver des ressources et des manuels pour le BPM 6 USB ?

Vous pouvez trouver des ressources et des manuels pour le BEGLEC BPM 6 USB sur le site Web officiel de BEGLEC dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI BPM 6 USB BEGLEC

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit JB Systems®. Veuillez lire le mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC. SURFEZ SUR: WWW. BEGLEC. COM ET INSCRIVEZ-VOUS<

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

14 entrées sur 6 canaux (9 lignes ou 6 lignes + 3 phonos, 3 micros, 2 USB) - 2 connexions USB bidirectionnelles 1 micro DJ séparé avec talkover - Contrôle du Gain, des aigus, mediums et basses sur tous les canaux Crossfader assignable, facilement replacable - Curseurs DJ de type «steel rail» de haute qualité, avec un déplacement/agréable au toucher (curseurs dotés de rails en acier pour une plus longue durée de vie) - 2 sorties Master avec contrôle de balance individuelle - Master 1 avec sorties XLR symétriques et réglage de niveau du signal - VU-mètres LED sur les canaux d'entrées et le master 1 - Compteurs de temps (beat counters) automatiques et très précis - Démarrage par Crossfader pour les lecteurs CD compatibles - Pré-écoute « Pre-fader » avec option cue mix

Quelques instructions importantes:

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballe. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des defaults ou de tout problème resultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégerr l'environnement, merci de recycler les emballages autant que possible.

Vérifier le contenu

Vérifiez que l'emballage contient les différents éléments:

Table de mixage Mode d'emploi Câble d'alimentation

Instructions de sécurité

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous puissiez replacer vous-même. Confiez l'entretien uniquement à des techniciens.

qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : usage à l'intérieur seulement.

Ce symbole signifie : Lire le mode d'emploi.

Ce symbole signifie : appareil construit selon les normes de sécurité classe II

• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner de manière optimale, et elle peut même causer des dommages.
• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser l'appareil dans un environnement poussièux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximale d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température.
• Rien ne doit se trouver contre l'appareil : la distance minimum pour en permettre une ventilation suffisante est de 5cm.
• Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'étiquette de l'appareil.
• La prise doit toujours être accessible pour que le cordon secteur puisse être enlevé à tout moment.
• Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon avait été écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
• Quand l'interrupteur principal est en position OFF, cet appareil n'est pas complètement isolé du courant 230V!
• Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
• Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. En dehors du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes specifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'appareil non spécifiquement autorisée par les parties responsables.

Conseils d'installation:

• Installer l'appareil dans un lieu bien aéré, à l'abri de l'humidité et des fortes températures.
• Placer et utiliser l'appareil à proximité de sources de chaleur telles que spots, amplis,... pourrait affecter ses performances et même endommager l'appareil.
• L'appareil peut être installé dans un rack 19''. Fixer l'appareil en utilisant les 4 trous pour vis sur la face avant. Assurez-vous d'utiliser des vis de la bonne dimension (vis non fournies). Essayez d'éviter les vibrations et les coups lors du transport.
• En cas d'installation dans un 'flight case', assurer une bonne ventilation afin d'évacuer la chaleur produite par l'appareil.
• Pour éviter la condensation à l'intérieur, laisser l'appareil s'adapter à la nouvelle température ambiant après le transport. La condensation peut ALTERER les performances de l'appareil.

Nettoyage:

Nettoyer en frottant à l'aide d'un chiffon légèrement humide. Eviter de verser de l'eau dans l'appareil. Ne pas utiliser de liquides abrasifs qui pourrait endommager l'appareil.

Connexions

À l'exception des micros, du casque et des sorties master, toutes les connexions sont au standard Cinch. Utilisez des câbles cinch/cinch de bonne qualité afin d'éviter un son de mauvaise qualité.

Pour plus d'informations sur les connexions, voyez le chapitre suivant.

Assurez-vous d'éteindre la table de mixage avant d'effectuer les différentes connexions. Dans ce mode d'emploi, il est question d'entrée ligne ou "line inputs". Il s'agit en fait d'un terme générique pour désigner des entrées allant jusqu'à un niveau de 2V. Ceci inclut les lecteurs de CD, tuners, vidéos,...

Les deux connexions USB seront détectées par tout ordinateur en tant que cartes son. Ces connexions sont bidirectionnelles : elles autorisent donc simultanément la lecture et l'enregistrement.

CONTROLS ET FONCTIONS (FACE AVANT)

1. DJ MIC INPUT JACK: jack Combo. Accepte les micros symétriques pourvus d'un connecteur XLR, ainsi que les micros asymétriques pourvus d'un connecteur jack mono de 1/4. Cette entrée est principalement utilisée pour le micro DJ. Le talkover n'affecte pas le niveau du signal de cette entrée.
2. GAIN LEVEL: règle le niveau d'entrée du micro DJ. Utilisez ce potentielmètre pour régler le niveau du micro DJ jusqu'à ce que vous atteigniez les 0dB sur le VU-mètre.
3. REGLAGE DE TONALITE à 3 bandes: la fréquence du micro DJ peut être régle avec une portée de +/-12dB.
4. REGLAGE PAN: est utilisé pour placer le son du micro DJ à un endroit précis dans le champ stéreo. Un réglage « pan » fait la même chose pour les signaux mono, comme le fait le contrôle de balance pour les signaux stéreo.
5. DJ MIC VOLUME: Est utilisé pour régler le niveau du micro DJ.
6. TALKOVER: utilisez cet interrupteur pour atténuer automatiquement les canaux d'entrées 1 à 5 pendant que vous parlez dans le micro DJ. Vous pouvez régler le niveau d'atténuation des canaux d'entrées 1 à 5. Au plus que vous tournez le bouton « talkover » vers la droite, au plus ces canaux seront atténués pendant que vous parlez dans le micro DJ (1).
7. SELECTEUR PFL: est utilisé pour sélectionner la source (CH-1 à CH-5) que vous pouvez pré-écouter par la sortie casque. Si vous enfonsez plusieurs touches Cue, il est possible d'obtenir un son mixé des sources sélectionnées.
8. CURSEUR / CANAL: sont utilisés pour régler le niveau de chaque canal séparation. On peut facilement replacer ce curseur par un nouvel élément. Dans un des chapitres suivants de ce mode d'emploi, nous expliquons la méthode pour effectuer ce remplacement.
9. VU METRE / CANAL: chaque canal possède son propre VU-mètre LED ce qui vous permet de régler le niveau gain (11) très rapidement. Faites attention que les niveaux ne dépassent pas 0dB (ou 100% ). Le signal audio risque d'être déformé si le niveau du signal continue dans la zone rouge du VU-mètre.
10. SELECTEUR DE SOURCE D'ENTREE: est utilisé pour sélectionner la source d'entrée exacte pour chaque canal: Phono, line, USB, aux ou mic. Sur quelques canaux il y a des selecteurs d'entrés supplémentaires à l'arrière de la table de mixage. Avis: Line, Aux, CD, Tuner, etc... sont différents noms pour des entrées qui ont un niveau de signal pratiquement identique.
11. GAIN LEVEL: règle le niveau d'entrée de chaque canal. Utilisez ce bouton pour régler le niveau jusqu'à ce que vous atteigniez les 0dB sur le VU-mètre.
12. Réglage de TONALITE à 3 bandes: la fréquence de chaque canal peut être régle séparément dans une plage allant de -26dB à +12dB. Dans la position centrale, le contrôle de tonalité est neutre. (étéint)
13. BEAT COUNTER DISPLAY: affiche le nombre de « beats » (battements) par minute (BPM) de la musique du canal sélectionné par le selecteur d'assignment du crossfader (16). Pour obtenir un résultat fiable sur le cadran, il faut que la musique ait un « beat » clair et constant.
14. INTERRUPEUR FADER START ON/OFF: quand vous avez un lecteur CD compatible connecté aux connecteurs « fader control », vous pouvez contrôler ses fonctions démarage/arrêt (re-cue) avec le crossfader. Avec cet interrupteur vous pouvez engager ou désengager la fonction fader start.
15. CROSSFADER: avec ce CURSEUR VCA vous pouvez mixer les canaux que vous avez sélectionnés avec les selecteurs d'assignment du crossfader (16). Le crossfader ne fonctionnera que si vous avez réglé les curseurs des canaux (8) sélectionnées au niveau desired! Le crossfader est également pourvu d'interrupteurs optiques de démarrage. Voyez le chapitre suivant pour plus d'informations à ce sujet.
16. CROSSFADER ASSIGN: Sélectionne les canaux d'entrées qui seront utilisés avec le crossfader (16) et les compteurs de battements « beat counter » (13). Si vous mettez sur “0” le crossfader est coupé.
17. NIVEAU MASTER1: est utilisé pour régler le niveau de la sortie symétrique Master1.

(Attention: le délimiteur "trim"(43) à l'arrière de la table peut réduire le niveau de sortie maximal du curseur de sortie master1. Vérifie ce délimiteur (trim) si le niveau de sortie maximal est plus bas que la normale. )

1. BALANCE MASTER1: est utilisé pour régler la balance entre la sortie gauche et droite du Master1.
2. NIVEAU MASTER2: est utilisé pour régler le niveau de la sortie asymétrique Master2.
3. BALANCE MASTER2: est utilisé pour régler la balance entre la sortie gauche et droite du Master2.
4. SELECTEUR MONO/STEREO: est utilisé pour permettre les deux sorties Master en mode mono ou stéréo.
5. VU MÉTRES MASTER1: affiche le niveau de sortie du master1. Faibles attention que les niveaux ne dépassent pas 0dB (ou 100%). Le son risque d'être déformé si le niveau du signal entre dans la zone rouge du VU-mètre.
6. CUE MIX: avec ce curseur vous pouvez mixer la sortie master avec n'importe quel canal d'entrée dans la sortie casque (25):
7. Mettez le curseur complètement à gauche pour pré écouter le signal PFL sélectionné (7).
8. Mettez le curseur complètement à droite pour écouter la sortie master.
9. Mettez le curseur dans une autre position pour écouter le mixage des deux signaux.

Cette option vous permet de vérifier votre mixage avant que vous l'envoyiez vers la sortie master.

1. CUE LEVEL: est utilisé pour régler le niveau de la sortie casque.
2. HEADPHONE jack: Vous pouvez pré-écouter toutes les entrées/sorties en connectant n'importe quel casque stéréo moderne à ce jack de 6.3mm.
3. CROSS FADER CURVE: Réglez la courbe du cross fader : transition douce = position gauche, transition brusque = position droite.
4. Interrupteur POWER: est utilisé pour allumer ou éteindre la table de mixage. Le LED bleu est allumé quand la table de mixage est allumée.

CONTROLES ET FONCTIONS (FACE ARRIERE) 28. CABLE D'ALIMENTATION: connectez ce câble au secteur 230V/50Hz. Vérifiez toujours si le câble n'est pas endommagé avant de l'utiliser!

1. FADER CONTROL: quand des lecteurs CD compatibles sont connectés à ces entrées, ils peuvent être contrôlés par les fader starts de cette table de mixage.
2. SORTIE SYMETRIQUE MASTER1: les connecteurs XLR peuvent être utilisés pour connecter cette table de mixage à n'importe qu'elle entraee symétrique d'amplificateur en utilisant un cable de signal symétrique spécifique.
3. SORTIES MASTER ASMETRIQUES: la sortie "master 1" transmet le même signal de sortie que la sortie master symétrique (30), mais est dans ce cas asymétrique. La sortie "master 2" transmet le même signal mais peut être régé indépendamment par le master 2 level/balance (19/20). Utilisez ces sorties pour connecter des amplificateurs asymétriques.
4. RECORD OUTPUT: transmet le même signal que les sorties master, mais n'est influencé ni par le niveau du master, ni par le réglage de la balance, ni par le sélecteur mono/stéréo. Il est utilisé pour brancher un enregistreur analogique. Vous pouvez également connecter un ordinateur pour effectuer un enregistrement digital direct, veuillez vous reporter pour cela au N° 42, 'Connexions USB'.
5. INPUT CHANNEL 5: est utilisée pour connecter deux signaux audio différents de niveau ligne. Utilisez l'interrupteur (44) pour changer une entrée Line en entrée Phono. Le sélecteur de source d'entrée (10) sur la face avant détermine quelle source sera activée.
6. INPUT CHANNEL 4: est utilisé pour connecter deux signaux audio différents de niveau ligne. Utilisez l'interrupteur (44) pour changer une entrée Line en entrée Phono. Le sélectionneur de source d'entrée (10) sur la face avant détermine quelle source sera activée.
7. GROUND (GND) CONNECTION: Beaucoup de platines vinyle sont équipés d'un connecteur de masse (GND). Il est conseillé de connecter ce signal de masse au connecteur GND. Si votre platine vinyle ne dispose pas d'un cable de masse, vous ne devez pas utiliser ce connecteur.
8. INPUT CHANNEL 3 44) pour changer une entree Line en entree Phono. Le sélectionneur de source d'entrée (10) sur la face avant détermine quelle source sera activée.
9. INPUT CHANNEL 2 ez l'interrupteur (39) pour changer une entrée Line en entrée micro. Le sélectionneur de source d'entrée (10) sur la face avant détermine quelle source sera activée.
10. INPUT MIC2 : est utilisé pour connecter un micro symétrique au canal 2. Utilisez l'interrupteur (39) pour changer l'entrée CD1 en micro 2.
11. INTERRUPEUR MIC2/CD1: cet interrupteur vous offre la possibilité de sélectionner soit l'entrée CD1 (37), soit l'entrée micro 2 (38) pour le canal 2.
12. LINE INPUT CHANNEL1: est utilisé pour connecter un signal audio du type Line au canal 1.
13. MIC1 INPUT CHANNEL1: est utilisé pour connecter un micro au canal 1.
14. CONNXIONS USB : deux connexions USB bidirectionnelles (USB1 pour le CH4 et USB2 pour le CH5). Vous pouvez connecter n'importe quel ordinateur via ces connexions USB. Le PC/Mac détectera votre mixer en tant que carte son, donc en principe, aucun pilote n'est nécessaire. Etant donné que les deux ports USB sont bidirectionnels, vous êtes en mesure de reproduire de la musique au départ de votre ordinateur et de mélanger cette musique avec d'autres sources comme celles d'un lecteur CD, d'un phono, etc... Mais en même temps, vous pouvez également enregistrer notre mix dans notre ordinateur via cette même connexion USB !
15. SORTIE TRIM: ce potentiomètre permet de limiter et donc, de réduire le niveau de sortie de la table de mixage afin d'éviter d'endommager l'ampli ou les haut-parleurs. (Attention: le niveau de sortie peut descendre jusqu'à zéro. S'il n'y a pas de signal sur la sortie master, vérifier que ce potentiomètre n'ait pas été mis accidentellement sur zéro.)
16. INTERRUPEUR PH/LINE : Utilisez l'interrupteur pour changer l'entrée Ligne en entrée Phono (platine vinyle)

Crossfader START

Le crossfader est pourvu d'interrupteurs optiques de démarrage. Ces faderstart sont compatibles avec tous les lecteurs CD JB Systems actuels. Voici comment cela fonctionne :

A. CROSSFADER COMPLETEMENT A GAUCHE: Le lecteur CD relié au connecteur fader start A joue, l'autre lecteur CD est en attente. B. CROSSFADER BOUGE VERS LA DROITE: Le lecteur CD relié au connecteur fader start A arrêté de jouer, retourne à son point « cue » préprogrammé et se met en attente. L'autre lecteur CD commence à jouer à partir de son point « cue » préprogrammé. C. CROSSFADER COMPLETEMENT A DROITE: Le lecteur CD relié au connecteur fader start B joue, l'autre lecteur CD est en attente. D. CROSSFADER BOUGE VERS LA GAUCHE: Le lecteur CD relié au connecteur fader start B arrêté de jouer, retourne à son point « cue » préprogrammé et se met en attente. L'autre lecteur CD commence à jouer à partir de son point « cue » préprogrammé.

Important: Les deux interrupteurs du fader start doivent être en position "ON"!

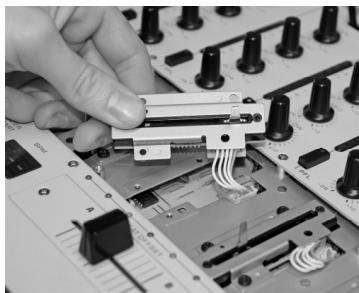

Reemplacement des curseurs

Un grand avantage de cette table de mixage est de pouvoir remplacer les curseurs des canaux.

Voici la procédure pour remplacer les curseurs des canaux:

• Retirer les boutons des curseurs.
• Retirer les 8 vis du panneau frontal qui entoure les curseurs.
• Retirer les 3 vis du curseur que vous souhaitez replacer.
• Retirez délicatement le curseur de son emplacement et débranchez le connecteur de la carte mère (surtout, NE tirez PAS sur le cable!).
• Mettez délicatement le nouveau curseur en place. Ne pas oublier de rebrancher le connecteur du nouveau curseur au connecteur de la carte mère du mixer.
• Remettez les 3 vis du curseur en place.
• Remettez le petit panneau frontal en place à l'aide des 8 vis.

C'est fait!

Voici la procédure pour changer le crossfader:

• Retirer les boutons du crossfader.
• Retirez les 2 vis qui maintiennent le crossfader.
• Retirez délicatement le curseur et le plateau de leur emplacement.
• Débranche le cable du crossfader (tirez sur le connecteur, PAS sur le cable!)
• Branchez le nouveau crossfader sur le cable.
• Remettre le crossfader et son petit plateau en place à l'aide des 2 vis.

C'est fait!

Alimentation:	AC 230 V, 50Hz (34Watt)
Réponse de fréquence:	20-20.000Hz (+/-3dB)
DHT + bruit:	<0.05% @ 1kHz, 0dB, charge = 47kΩ
S/N Ratio (IHF-A):	>78dB @ 1kHz.
Connexions USB :	USB 2.0 bidirectionnelle (44,1 kHz/16bit) compatible Windows® & Mac OS®
Câble USB (pas inclusif):	L_max = 3m
Entrées micro:	2mV @ 3kΩ
Entrées Line/CD:	340mV @ 47kΩ
Entrées Phono:	3mV @ 47kΩ
Sortie Record:	775mV @ 1kΩ
Sortie Master 1/2:	1.55V @ 1kΩ unbal.
Sortie Master 1:	2,55V @ 600Ω bal.
Talkover:	0dB → -14dB
Contrôle de tonalité des canaux :	+12dB / -26dB (70Hz, 1kHz, 13kHz)
Contrôle de tonalité du micro DJ :	+12dB / -12B (70Hz, 1kHz, 13kHz)
Casque:	3V@32Ω
Dimensions:	483(L) x 310(H) x 112(P) mm (19"/7U)
Poids:	6,9kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
