ASTRO - Projecteur lumineux BEGLEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur lumineux à LED de type Moonflower
Marque	BEGLEC
Modèle	ASTRO (White ou Color)
Source lumineuse	LED blanche 3 W très puissante
Contrôle	DMX512 (2 canaux), mode autonome (son), maître/esclave, télécommande CA-8 optionnelle
Alimentation électrique	CA 100-240 V, 50/60 Hz
Fusible	250 V, 2 A lente (20 mm verre)
Dimensions (approx.)	Non spécifié dans la notice, estimé compact (poids plume)
Poids	Très léger (aucun transformateur pour lampe nécessaire)
Fonctions principales	Gradateur 0-100 %, stroboscope ultra-rapide, rotation des faisceaux, programmes intégrés synchronisés
Connecteurs DMX	XLR 3 broches mâle/femelle
Microphone interne	Oui, pour activation sonore
Température d'utilisation max.	45 °C
Entretien et nettoyage	Nettoyer les optiques externes tous les 30 jours, internes tous les 90 jours ; utiliser un chiffon doux et produits pour verres
Sécurité	Installation en hauteur par personnel qualifié, câble de sécurité (12x poids), distance minimale 50 cm des murs, ne pas regarder directement la source
Pièces détachées et réparabilité	Remplacement du fusible par type identique ; aucune pièce réparable par l'utilisateur à l'intérieur
Informations générales	Usage intérieur uniquement ; garantie non applicable en cas de mauvaise utilisation ; conformité CE

FOIRE AUX QUESTIONS - ASTRO BEGLEC

Comment installer le projecteur ASTRO en hauteur ?

L'installation doit être réalisée par un personnel qualifié. Utilisez une attelle de suspension avec molette de blocage et un câble de sécurité capable de supporter 12 fois le poids de l'appareil. Assurez-vous que le point de fixation supporte au moins 10 fois le poids de l'appareil. Respectez une distance minimale de 50 cm des murs.

Comment régler l'adresse DMX avec les interrupteurs DIP ?

Chaque interrupteur DIP n°1 à 9 correspond à une valeur binaire (1, 2, 4, 8, 16, 32, 64, 128, 256). Pour une adresse comprise entre 1 et 512, additionnez les valeurs des interrupteurs en position ON. Par exemple, adresse 5 : DIP 1 (1) + DIP 3 (4) = ON. L'interrupteur n°10 est utilisé en mode maître/esclave pour inverser la rotation.

Quels sont les modes de fonctionnement disponibles ?

Trois modes principaux : autonome (activation sonore via micro interne), maître/esclave (synchronisation de plusieurs appareils), et DMX (contrôle via console sur 2 canaux). Un contrôleur optionnel CA-8 peut être ajouté.

Comment nettoyer les lentilles et l'intérieur du projecteur ?

Pour les lentilles externes, nettoyez au moins tous les 30 jours avec un chiffon doux et un produit pour verres. Les optiques internes doivent être nettoyées tous les 90 jours par un personnel qualifié. Évitez les produits abrasifs et séchez soigneusement.

Quel type de fusible utiliser et comment le remplacer ?

Utilisez un fusible de 250 V, 2 A lente (type verre 20 mm). Débranchez l'appareil avant remplacement. Ne jamais court-circuiter un fusible.

Puis-je utiliser ce projecteur en extérieur ?

Non, l'appareil est conçu pour une utilisation en intérieur uniquement. Ne pas exposer à la pluie ou à l'humidité.

Comment connecter plusieurs ASTRO en mode maître/esclave ?

Connectez les appareils en guirlande avec des câbles XLR. Le premier appareil (maître) doit être réglé sur adresse DMX 001 (DIP 1 ON). Les esclaves peuvent avoir n'importe quelle adresse sauf 001. Le maître est celui sans câble sur son entrée DMX.

Que faire en cas de dysfonctionnement grave ?

Arrêtez immédiatement l'utilisation et contactez votre revendeur. Ne tentez aucune réparation vous-même, l'intérieur ne contient aucune pièce réparable par l'utilisateur.

Quelle est la durée de vie de la LED ?

La LED blanche de 3 W a une durée de vie extrêmement longue, bien supérieure aux lampes à décharge. Aucun remplacement de lampe n'est nécessaire.

Comment utiliser la fonction stroboscope ?

En mode DMX, le canal 1 (Dimmer/Strobe) permet de contrôler le stroboscope : valeurs 0-7 = fermé, 8-199 = stroboscope de lent à rapide, 200-255 = ouvert. En mode autonome, le stroboscope est activé par le son ou via le contrôleur CA-8.

MODE D'EMPLOI ASTRO BEGLEC

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Merci d'avoir acheté ce produit JB Systems®. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW. BEGLEC. COM

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet appareil a été créé pour la production de produits de lumières décoratives et est utilisé dans des spectacles lumineux.
• Moonflower à LED, puissant et contrôle via DMX.
• Conçue sur base d'une LED blanche très puissante de 3 watts :
• Faisceaux extrêmement puissants, blancs pour l'Astro White, et colorés pour l'Astro Color
• Puissance lumineuse comparable à celle des lampes à décharge
• Pas de lampes à remplacer! Durée de vie extrêmement longue!
• Pratiquement aucune production de chaleur
• Consommation de courant très faible
• Poids plume (aucun transfo pour lampes n'est nécessaire).
• Fonction gradateur allant de 0 à 100% et fonction stroboscope ultrarapide.
• Excellents programmes intégrés donnant lieu à de splendides light shows :
• Contrôle via DMX : 2 canaux Mode autonome : activation sonore via micro interne Mode maître/esclave : magnifiques shows synchronisés
• En option, une télécommande CA-8 est disponible
• Équipé de lentilles de grandes dimensions en vue d'obtenir une puissance lumineuse maximale

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des defaults ou de tout problème resultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégerr l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants:

• Astro White ou Astro Color Mode d'emploi
• Attelle de suspension avec sa molette de blocage

Instructions de sécurité:

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous puissiez réparer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

• Afin de protégérer l'environnement, merci de recycler les emballages autant que possible.
• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou à l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner manière optimale, et elle peut même causer des dommages.
• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser l'appareil dans un environnement poussièreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximale d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température.
• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées pendant le montage, le démontage et les opérations de maintenance.
• Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée avant d'entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'étiquette de l'appareil.
• Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon avait été écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
• L'appareil doit être à la masse selon les règles de sécurité.
• Ne pas connecter l'unité à un variateur de luminosité.
• Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
• Pour éviter toute décharge électrique, ne pas ouvrir l'appareil.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes spécifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• La carrosserie et les lentilles doivent être remplacées si elles sont visiblement endommagées.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifiquement autorisée par les parties responsables.

Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

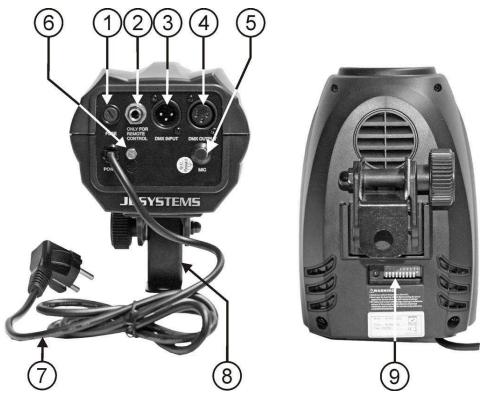

Description

1. Porte fusible.
2. Jack de 1/4" destiné à connecter le contrôleur optionnel CA-8.
3. Entrée DMX: connecteur XLR femelle à 3 broches utilisé pour connecter des câbles DMX universels. Cette entrée reçoit ses instructions d'un contrôleur DMX ou d'un autre Astro White/Color quand c'est le mode maitre/esclave qui a été choisi.
4. Sortie DMX : connecteur XLR femelle à 3 broches utilisé pour connecter l'Astro White/Color soit à l'appareil qui suit dans la chaîne DMX, soit à un autre Astro White/Color quand c'est le mode maître/esclave qui a été choisi.
5. Micro interne.
6. Connexion à la terre.
7. Câble d'alimentation secteur.
8. Attelle de suspension avec sa molette pour bloquer l'appareil en position. L'attelle dispose d'un trou qui permet de recevoir un crochet de montage.
9. Interrupteurs DIP utilisés pour régler l'adresse DMX de départ de l'appareil.

Installation en hauteur

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être scrupuleusement respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées lors de l'installation, la désinstallation ou la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs situés à proximité.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation, assurez-vous que la zone d'installation pourra supporter, en son point de fixation, un minimum de 10 fois le poids de l'appareil.
• Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l'appareil lors de l'installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre de plus de 20 cm si le support principal tombe. L'appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être pris en considération !
• Ne pas couvrir les orifices de ventilation pour éviter tout risque de surchauffe.
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

Installation electrique + adressage

Important: L'installation électrique doit uniquement être effectuée par du personnel qualifié, selon la législation concernant les mesures de sécurité électriques et mécaniques en vigueur dans notre pays.

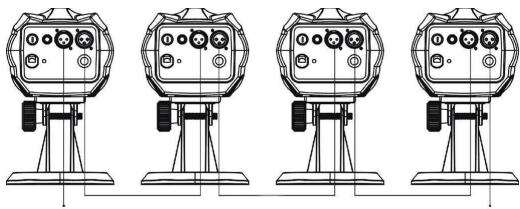

Installation électrique en mode DMX :

• Le protocole DMX est un signal à haute vitesse très utilisé pour le contrôle des équipements lumineux intelligents. Vous devez connecter en guirlande votre contrôle DMX et tous les appareils avec un câble balancé de bonne qualité.
• Les deux types de connecteurs XLR, ceux à 3 broches comme ceux à 5 broches, peuvent être utilisés; cependant, les connecteurs à 3 broches se rencontrent plus fréquemment car ils sont compatibles avec les câbles audio symétriques.

Plan de câblage des XLR à 3 broches : Broche 1 = prise de terre ~ broche 2 = signal négatif (-) ~ broche 3 = signal positif (+)

Plan de câblage des XLR à 5 ~ broches 4 et 5 : non utilisées.

• Pour éviter des comportements étranges des effets de lumières dus aux interférences, vous devez utiliser une résistance de bouclage de 90 à 120 au bout de la guirlande. Ne jamais utiliser de séparateur de cables en forme « Y », cela ne fonctionnera pas! Assurez-vous que les appareils sont tous branchés sur le secteur.
• Chaque effet de lumière dans la guirlande doit avoir sa propre adresse de départ afin de savoir quelle est la commande du contrôleur il doit encoder. Dans la prochaine section, vous apprendrez à régler l'adresse DMX.

Comment régler les interrupteurs DIP pour créer une adresse de départ correcte :

Chacun des 9 premiers interrupteurs DIP correspond à une certaine valeur DMX.

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9	#10
Valeur	1	2	4	8	16	32	64	128	256	L'inversion des appareils esclaves n'est pas utilisé en mode DMX

On peut combiner les valeurs de ces interrupteurs de manière à obtenir n'importe quelle adresse de départ entre 1 et 512 :

Réglage adresse = 01 → int. 1 = ON valeur = 1 Réglage adresse = 05 → int. 1 + 3 = ON valeur = 1 + 4 = 5 Réglage adresse = 09 → int. 1 + 4 = ON valeur = 1 + 8 = 9 Réglage adresse = 13 → int. 1 + 3 + 4 = ON valeur = 1 + 4 + 8 = 13

Réglage adresse = 62 → int. 2 + 3 + 4 + 5 + 6 = ON valeur = 2 + 4 + 8 + 16 + 32 = 62

1. Un seul appareil en mode autonome :

Important : L'appareil DOIT être réglé à l'adresse DMX 001 (Premier switch DIP sur ON, tous les autres sur OFF). Connectez simplement l'appareil au secteur et mettez de la musique. L'appareil commencera à fonctionner automatiquement en suivant le rythme de la musique.

2. Deux appareils ou plus, en mode 'maître/esclave

Connectez deux appareils ou plus entre eux. A cette fin, utilisez des câbles pour micros, de bonne qualité et pourvus de prises XLR symétriques. L' appareil qui n'a pas de cable raccordé à son entrée se comportera en 'master', les autres réagiront donc comme des appareils 'slaves'.

Important : sur l'appareil 'master', l'adresse DMX doit être réglée sur 001. (Premier switch DIP sur ON, tous les autres sur OFF). Les appareils 'slaves' peuvent avoir n'importe quelle adresse DMX, sauf le 001 !

On peut inverser les réactions d'un ou de plusieurs 'slaves' en changeant la position du switch DIP N°10 sur les 'slaves' en question. Il suffit d'essayer et de voir si cela améliore l'effet. Si vous changez le switch DIP N°10 sur le 'master', cela n'aura aucune effet.

3. Pour dispose de plus de contrôle, connectez le contrôleur optionnel ca-8 :

Le contrôleur CA-8 ne peut être utilisé qu'avec deux modes : autonome et maître/esclave. Connectez le contrôleur au jack d'entrée du premier appareil (maître). Vous pouvez toutefois contrôler tous les appareils connectés.

Stand by	L'appareil est totalement éteint.
Fonction	3. Stroboscopesynchrone4. Stroboscope alterné	3. Rotation dans le sens des aiguilles d'une montre4. Rotation dans le sens INVERSE des aiguilles d'une montre
Mode	Son (LED éteinte)	Mouvement lent ~ pas de son (LED ON)

4. Mode DMX:

Quand les appareils sont connectés en mode DMX, ils peuvent être contrôlés en suivant les instructions du tableau DMX ci-dessous :

DMX512 Configuration
Ch1	Ch2
Dimmer/Strobe	Rotation
248-255 OPEN Slow 200-247 8-199 0-7 CLOSED	246-255 Stop 135-245 Fast 121-134 Slow 10-120 Stop 0-9 Slow 0-9 Stop

Maintenance

• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes non concernées lors de la maintenance
• Mettez l'appareil hors tension, débranche le cordon d'alimentation et attendez que l'appareil ait refroidi. Pendant l'inspection, les points suivants doivent être vérifiés :
• èces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être replacée.
• Les câbles doivent être en parfait état et doivent être remplacés immédiatement en cas de détection d'un problème, même bénin.
• Pour protégger l'appareil de toute surchauffe, les ventilateurs (le cas échéant) et les orifices de ventilation doivent être nettoyés tous les mois.

L'intérieur de l'appareil doit être nettoyé chaque année à l'aide d'un aspirateur ou d'un pistolet à air.

• Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimis s humides, enflammés ou particulièrement sales peuvent entraîner une accumulation de saletés plus importante sur les parties optiques de l'appareil.
• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Sèchez toujours les parties soigneusement.
• Nettoyez les optiques externes au moins une fois tous les 30 jours.
• Nettoyez les optiques internes au moins une fois tous les 90 jours.

Attention: Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié!

Alimentation: CA 100V ~ 240V, 50/60Hz

Fusible: 250V, 2A lente (20mm verre)

Contrôle du son: microphone interne

Connexions DMX : connecteurs XLR mâle / femelle à 3 broches

Canaux DMX utilisés : 2 canaux

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
