MODE D'EMPLOI 07274 AVDEL

Manuel d'instructions

A transmettre à l'utilisateur et à conserver par lui

Type 0727

07271-07274

La politique adoptée par AVDEL est celle de l'évolution permanente. Les caractéristiques mentionnées dans ce document sont susceptibles d'être modifiées après sa publication. Consulter Avdel pour obtenir les informations les plus récentes.

CARACTERISTIQUES DEL'OUTILTYPE 0727

PRESSION D'AIR	minimum - maximum	5 - 8 bars	70 - 120 lbf/in2
VOLUME D'AIR LIBRE NECESSAIRE	07271	1,72 litre	,0605 ft3
à 5,5 bars / 80 lbf/in2	07274	1,15 litre	,0403 ft3
FORCE DE TRACTION	07271	3,89 kN	875 lbf
à 4,8 bars / 70 lbf/in2	07274	2,45 kN	550 lbf
CYCLE DE POSE	environ	2,4 secondes
NIVEAU SONORE	07271/4	< 70 dB(A)
POIDS	07271	2,35 kg	5,17 lb
(SANS EQUIPEMENT DE POSE)	07274	1,94 kg	4,33 lb
VIBRATIONS	07271	< 2,5 m/s2	8 ft/s2
	07274	4,32 m/s2	14,17 ft/s2

SECURITE

Généralités 2

Particuliere à l'outil 0727 3

UTILISATION PREVUE

Possibilities de l'outil 4

Dimensions et besoin d'outils 5

MISE EN SERVICE

Alimentation pneumatique 6

Rondelles de butée 7

Curseur 7

Chargement de l'outil 8

Rechargement de l'outil 10

Procedure opératione 10

Accessoires 10

EQUIPMENT DE POSE

Généralités 11

Choix des nez de pose 11-14

Choix de l'aiguille et du ressort d'aiguille 15-20

ENTRETIEN

Entretien periodique - kit d'entretien 21

Maintenance 22-24

Assemblage général et liste de pieces 25-26

DIAGNOSTIC DES PANNES

Tableau de diagnostic des pannes 27

Toute personne assurant l'installation, l'utilisation ou l'entretien de cet outil doit dire attentivement les règes de sécurité suivantes.

NE PAS EMPLOYER A D'AUTRES USAGES QUE CELUI PREVU.
NE PAS UTILISER AVEC CET OUTIL OU MACHINE D'AUTRES MATERIALS QUE CEUX RECOMMANDES ET FOURNIS PAR AVDEL.
TOUTE MODIFICATION APPORTEE PAR LE CLIENT A L'OUTIL OU LA MACHINE, AUX ENSEMBLES DE NEZ, AUX ACCESSOIRES, OU A TOUT AUTRE MATERIAL FOURNI PAR AVDEL OU SES REPRESENTANTS RELEVÉ DE LA SEULE ET ENTIERÉ RESPONSABILITE DU CLIENT. AVDEL DONNERA VOLONTIERS SONAVIS SUR TOUTE MODIFICATION ENVISAGEE.
L'OUTIL OU LA MACHINE DOIVENT ETRE MAINTENUS EN PERMANENCE EN ETAT DE FONCTIONNER SANS DANGER, ET LEUR BON ETAT ET FONCTIONNEMENT DOIVENT ETRE VERIFIES A INTERVALLES REGULIERS PAR UN PERSONNEL COMPETENT ET AYANT RECU LA FORMATION ADEQUATE. Toute OPération DE DEMONTAGE NE DOIT ETRE ENTREPRISE QUE PAR DES PERSONNES FORMEES AUX PROCEDURES AVDEL. NE PAS DEMONTER L'OUTIL OU LA MACHINE Sans CONSULTER D'ABORD LES INSTRUCTIONS DE MAINTENANCE. CONSULTER AVDEL POUR CE QUI CONCERNE VOS BESOINS EN FORMATION.
L'OUTIL OU LA MACHINE DOIVENT A TOUT MOMENT ETRE UTILISÉS CONFORMÉMENT A LA LEGISLATION D'HYGIENE ET DE SECURITE CONFORME AUX REGLEMENTS DU MINISTERE DU TRAVAIL EN APPLICATION DE L'ARTICLE R233-69 DU CODE DU TRAVAIL. TOUTE QUESTION RELATIVE A LA BONNE UTILISATION DE L'OUTIL OU DE LA MACHINE ET A LA SECURITE DE L'OPERATUR DOJIT ETRE ADRESSEE A AVDEL.
IL APPARTIENT AU CLIENT D'EXPLIQUE A CHAQUE OPERATUR LES PRECAUTIONS A RESPECTER LORS DE L'UTILISATION DE L'OUTIL OU DE LA MACHINE.
TOUJOURS DEBRANCHER LE TUYAU D'AIR DU RACCORD D'ARRIVEE DE L'OUTIL OU DE LA MACHINE AVANT TOUT REGLAGE, MONTAGE OU DEMONTAGE D'UN ENSEMBLE DE NEZ.
NE JAMAIS DIRIGER UN OUTIL OU UNE MACHINE VERS UNE PERSONNE.
TOUJOURS ADOpter UNE POSITION STABLE AVANT D'UTILISER L'OUTIL OU LA MACHINE.
S'ASSURER QUE LES TROUS DE MISE A L'ATMOSPHERE NE VIENNENT PAS A ETRE OBSTRUES OU MASQUES, ET QUE LES FLEXIBLES SONT TOUJOURS EN BON ETAT.
LA COMBINAISON DE LA FIXATION, DE L'AIGUILLE, DE LA DIMENSION DES TROUS ET DE L'EPASSEUR DE LA TOLE DOIT ETRE CONFORME AUX SPECIFICATIONS AVDEL.

Outre les régles de sécurité générales indiquées sur la page opposée, les points particuliers de sécurité ci-dessous doivent être respectés :

IMPORTANT

QUOIOQU'UN CERTAIN DEGRE D'USURE ET DE MARQUAGE SE PRODUISE NATURELLEMENT AU COURS DE L'UTILISATION NORMALE ET CORRECTE DES AIGUILLES, CELLES-CI DOIVENT ETRE PERIODIQUEMENT EXAMINEES EN RECHERCHANT LES SIGNES D'UN EVENTUEL EXCÉS D'USURE ET DE MARQUAGE, EN PORTANT UNE ATTENTION PARTICULIERE AU DIAMÊTRE DU CONE, A LA ZONE DE PRISE DE LA MACHÔRIÉ D'AIGUILLE, AUX TRACES DE FORT PIQUAGE DU FUT, ET A UNE EVENTUÉLLE DEFORMATION DE L'AIGUILLE. UNE RÜPTION DE L'AIGUILLE EN COURS D'UTILISATION PEUT PROVOUVER SON EJECTION DE L'OUTIL. IL APPARTIENT AU CLIENT DE FAIRE EN SORTTE QUE LES AIGUILLES SOIENT REMPLACEMENTS AVANT D'ATTEINDRE UN DEGRE D'USURE EXCESSIF, ET EN TOUS CAS, AVANT D'ATTEINDRE LE NOMBRE DE POSES MAXIMUM RECOMMANDE. VOTRE REPRESENTANT AVDEL VOUS COMMUNIQUERA LE CHIFFRE APPLICABLE PAR MESURE DE LA FORCE DE MANDRINAGE DE VOTRE APPLICATION A L'AIDE DE NOTRE OUTFIL CALIBRATEUR. IL EST ÉGALEMENT POSSIBLE DE SE PROCURER CES OUTILS SOUS LA REFERENCE 07900-09080. ILS SONT LIVRES ACCOMPAGNES DE TOUTES LES INFORMATIONS NECESSAIRES AUX TESTS.

LORS DE L'UTILISATION DE L'OUTIL, L'OPERATEUR ET LES PERSONNES SE TROUVANT A PROXIMATE DOIVENT IMPERATIVEMENT PORTER DES LUNETTES DE SECURITE POUR SE PROTEGER CONTRE L'EJECTION DES FIXATIONS EN CAS DE POSE "EN L'AIR". NOUS RECOMMANDONS LE PORT DE GANTS EN CAS DE PRESENCE D'ARETES OU D'ANGLES VIFS SUR L'APPLICATION.
LA PRESSION D'UTILISATION NE DOIT PAS DEPASSER 8 BARS.
LESS OUTILS MONTES SUR ETABLINE DOIVENT PAS ETRE UTILIS ES SANS LA PROTECTION AVDEL ET SANS QUE L'ECRAN SOIT EN PLACE AU-DESSUS DU FUT DE L'OUTIL.
NE PAS ACTIONNER L'OUTIL SANS QUE L'ÉQUIPEMENT DE POSE COMPLET SOIT EN PLACE. LES OUTILS D'ETABLI 07273 NE DOIVENT PAS ETRE UTILIS ES SI LA PROTECTION EST ENDOMMAGEE DE QUELQUE FAÇON QUE CE SOIT.
EVITER TOUT CONTACT DE L'ECRAN TRANSPARENT AVEC DES SOLTANTS OU DES SUBSTANCES ALCALINES, QUI RISQUENT D'EN AFFAIBLIR LA RESISTANCE.
VEILLER A NE PAS LAISER DES VETEMENTS AMPLES, DES CRAVATES, DES CHEVEUX LONGS, DES CHIFFONS DE NETTOYAGE, ETC. SE PRENDRE DANS LES PARTIES MOBILES DE L'OUTIL. L'OUTIL DOIT ETRE MAINTENU SEC ET PROPRE POUR DONNER LA MEILLEURE PRISE.
LE CYLINDRE DE L'OUTIL DOIT POUVOIR SE DEPLACER LIBREMENT, SANS RISQUE DE HEURTER OU DE COINCER L'OPERATEUR OU D'AUTRES PERSONNES.
LORS DU TRANSPORT DE L'OUTIL, TENIR LES MAINS A L'ECART DE LA GACHETTE OU DU LEVIER POUR EVITER UNE MISE EN MARCHE INTEMPESTIVE.

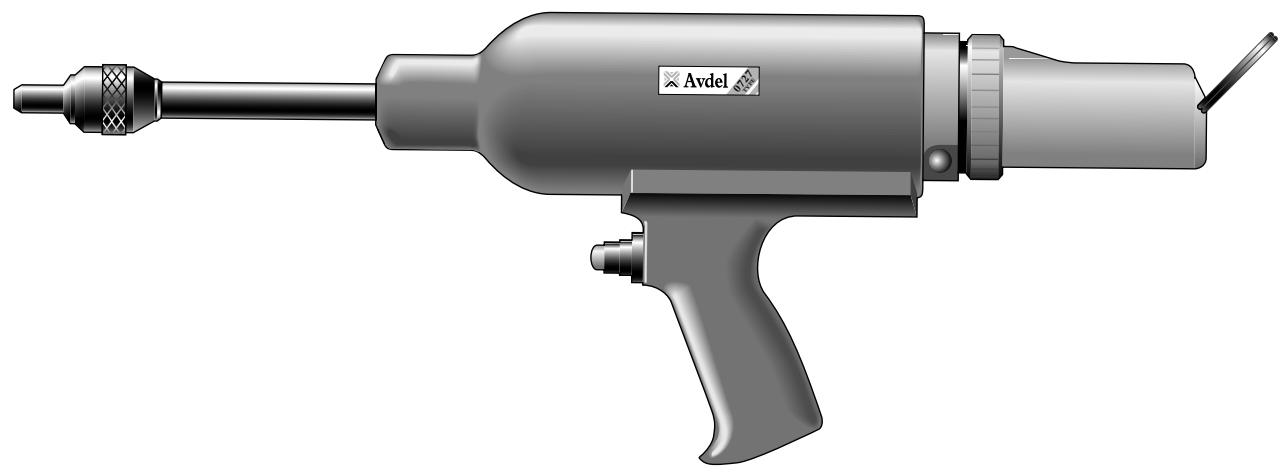

L'outil pneumatique de type 0727 est destiné à la pose de fixations Avdel à répetition (sauf les Avlug 1/16 de pouce), ce qui en fait l'outil idéal pour la production enlots ou en flux continu dans une grande diversité d'applications de secteurs divers.

Il existe deux modèles : le 07271 et le 07274 sont portables, et peuvent être suspendus verticalément grâce à un anneau situé à l'arrière de l'outil.

Les modèles permettent la pose de la plupart des fixations à répétition, comme l'indiquent les tableaux ci-dessous.

Les modèles emploient le même équipement de pose. Lors du besoin des pieces compatibles, se référer à la partie Equipements de pose de ce manuel pour couver le type et la taille de la fixation à utiliser dans l'application (voir pages 11 à 20). Les dimensions des nez de pose sont montrées page 12 et mentionnées pages 13 et 14.

Ces modèles sont portables, et peuvent être suspendus verticalément par un anneau monté à l'arrière de l'outil. Le 07274, bien que moins puissant avec deux pistons seulement (voir les différences sur le plan d'ensemble page 25), permet un meilleur accès grâce au dépassement plus long de son fut. Pour désirir l'un des deux outils portables, consulter les tableaux des possibités des outils page opposée.

Les dimensions des nez de pose sont indiquées page 12 et dans les tableaux de besoin des nez de pose pages 13 et 14.

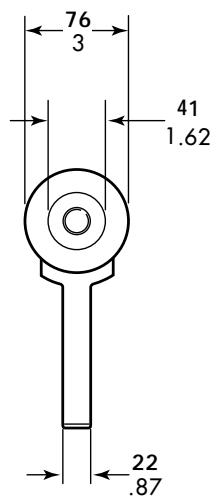

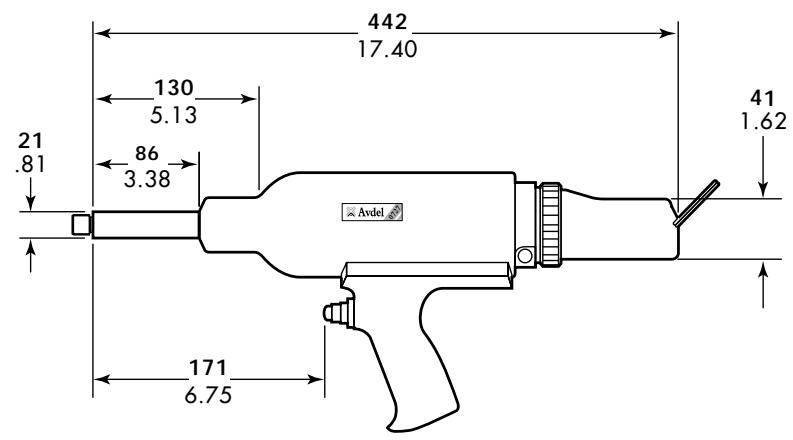

MODELE 07271

Les dimensions indiquées en caractères gras sont en millimétres. Les autres dimensions sont en pouces.

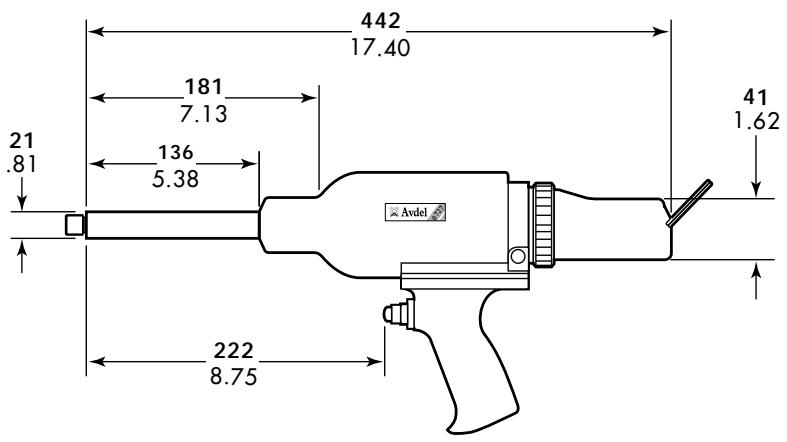

MODELE 07274

Les dimensions indiquées en caractères gras sont en millimétres. Les autres dimensions sont en pouces.

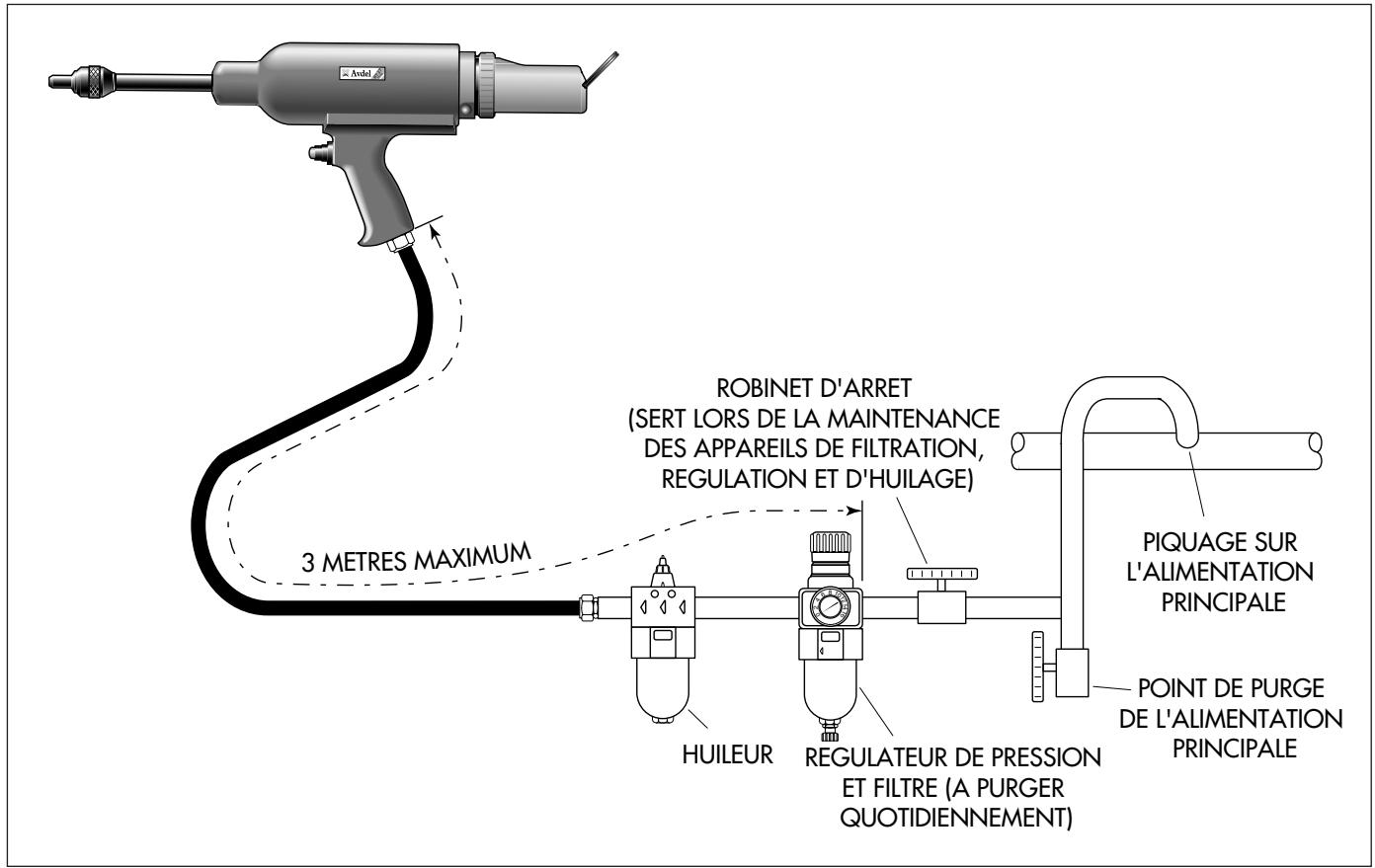

ALIMENTATION EN AIR

Tous les outils fonctionnement à l'air compré, à une pression optimale de 5,5 bars. Nous recommendons l'emploi d'unité de traitement d'air compensant la lubrification, la filtration et la régulation de pression sur le circuit d'alimentation. Pour obtenir la plus longue durée de vie possible de l'util avec une maintenance minimum, ces éléments doivent être installés à 3 mètres au plus du point d'entrée d'air de l'util lui-même pour les modèles 07271 et 07274. Voir le schéma ci-dessous.

Les flexibles d'alimentation en air doivent avoir une résistance nominale en pression égale à au moins 150% de la pression maximum produit par le système, ou à 10 bars, minimum. Ces flexibles doivent résister à l'huile, avoir une paroi extérieur résistant à l'abrasion, et ils doivent être armés si les conditions d'utilisationprésentent un risque de détérioration. Tous les flexibles d'air DOIVENT IMPERATIVÉMENT doivent un diamètre interieur minimum de 6,4 millimétres ou 1/4 de pouce.

Voir page 21 le détaill de l'entretien journalier.

RONDELLES DE BUTEE

IMPORTANT

Les rondelles de butée servent à limiter la course de l'outil, et par conséquent son temps de cycle et les charges dynamiques qu'il subit. La réduction des charges dynamiques augmente l'efficacité de l'outil et prolonge la durée de vie de l'aiguille.

Chaque outil est livre avec trois rondelles de butée déjà montées. Il peut s'avérer nécessaire d'en enlever une ou plus pour accorder la course à la longueur des fixations à poser, de façon qu'en position entièrement rétractée, le cône de l'iguille se trouve juste à l'intérieur des nez de pose.

A partir du tableau ci-dessous, déterminer le nombre de rondelles de butée recommandé pour la fixation envisagée. Rechercher d'abord le diamètre youlu, et selectionner dans la partie en question le code correspondant à la bonne longueur. Ces deux chiffres sont les deux derniers de la reférence de la fixation. Relever le nombre de rondelles de butée correspondant dans la ligne située dessous.

DIAMETRE DE LA FIXATION	3/32", 2,5mm & 2,8mm										1/8"
CODE DE LONGUEUR DE LA FIXATION	04	06	08	10	12	14	16	18	20	22	04	06	08	10	12	14
NOMBRE DE RONDELLES DE BUTEE NORMALES	3	3	2	2	1	0	0	0	0	0	3	2	2	2	1	1

DIAMETRE DE LA FIXATION	5/32"						3/16"						1/4"
CODE DE LONGUEUR DE LA FIXATION	05/06	07/08	09/10	11/12	13/14	15/16	07	09	11	13	15	17	09	11	13	15
NOMBRE DE RONDELLES DE BUTEE NORMALES	3	3	3	1	1	0	3	2	1	1	0	0	2	1	0	0

Pour obtenir des rondelles de butée supplémentaires de 1/8 de pouce d'épaisseur, commander la référence 07170-00201. Si un réglage plus fin est nécessaire, on peut commander des rondelles de butée de 1/16 de pouce, ↔ éducation 07170-00204.

AJUSTEMENT DU NOMBRE DE RONDELLES DE BUTEE

Les numeros de repere en caractères gras revoient au plan d'assemblage général et aux listedes de pieces des pages 25 et 26.

S'assurer que l'alimentation pneumatique est débranchée de l'outil.
A l'aide de la clé pour bague de blocage fournie avec l'outil, dévisser la bague de blocage 20 pour déposer l'ensemble mâchoire d'aiguille.
Les rondelles de butée 12 sont montées sur le canon 59 en avant de l'écrou de canon 23. En enlever ou en rajouter selon les besoin.
Remonter.
Avant de vérifier que le cône de l'aiguille se rétracte jusqu'à la bonne position après pose d'une fixation, il est nécessaire de vérifier l'orientation du curseur et de charger l'outil en fixations.

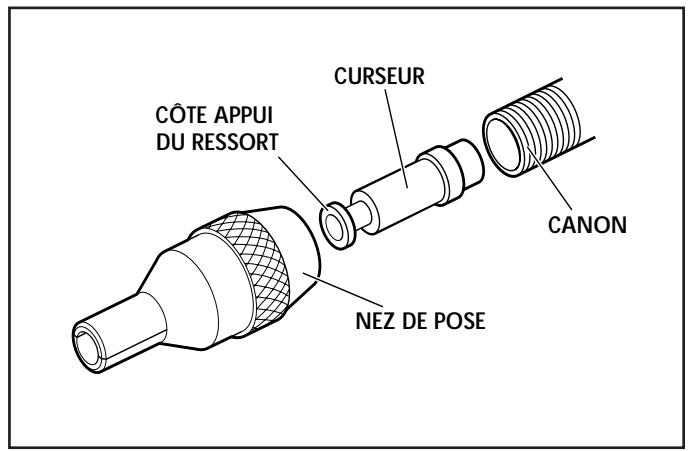

C U R S E U R

IMPORTANT

S'il n'est pas correctement monté, le curses ne permet pas l'alimentation en fixations.

Bien que le curses soit monté dans le bon sens à la livraison de l'outil, nous recommendons de vérifier son orientation avant de monter l'équipment de pose. Le côté à ressort, légarement concave, du curseur doit être tourné vers l'avant de l'outil, comme le montre l'illustration ci-dessous.

Lorsqu'il est monté dans le bon sens, le curseur sort facilement du canon quand on introduit une aiguille dans son centre, et qu'on la retire ensuite.

Pour inverser l'orientation du curseur, proceder de la façon suivante:

Les nombres de repère en caractères gras renvoient au plan d'assemblage général et aux listes de pieces des pages 25 et 26.

Déposer l'ensemble mâchoire d'aiguille 1.
Extraire le douille guide 17.
Introduire une aiguille, extrémité en premier, dans l'arrière du canon 59, et pousser jusqu'à ce que l'aiguille commence à apparaitre à l'avant du canon 59.
Extraire l'aiguille par l'avant jusqu'à ce que le curseur tombe.
Enlever l'aiguille et remetre le curseur en place, dans le bon sens.
Remetre en place le douille guide 17 et l'ensemble mâchoire d'aiguille 1.

CHARGEMENT DEL'OUTIL

IMPORTANT

Le chargement de l'outil et le montage de l'équipment de pose sur l'outil ne sont qu'une même opération.

Lors de la commande d'un outil complet, la livraison comprend en原則 l'équipment de pose correspondant au type de fixation à poser. Pour identifier les composants de l'équipment de pose et selectionner les bons éléments, consulter la partie équipements de pose, pages 11 à 20.

Si le matériel livre comprendait unnez de pose,des aiguilles et des ressorts d'aiguille,passer au chargement de l'util et au montage de I'équipment de pose en suivant les étapes ci-dessous:

Les nombres de repère en caractères gras renvoient au plan d'assemblage général et aux listes de pieces des pages 25 et 26.

Raccorder l'alimentation pneumatique à l'outil ou au système.
Ouvrir la mâchoire d'aiguille 9 qui vient en prise sur l'aiguille, en basculant l'interrupteur de serrage mâchoires des outils manuels. (Éléments 53/54 sur le 07271 ou le 07274).
Relever l'écran du système à protection à coupure d'air, ou repousser en arrêté l'écran sur le système à protection coulissante.
Visser le nez de pose selectionné sur le canon 59 de l'outil.
Introduire une aiguille du cote tige des fixations, à travers le chargeur carton.

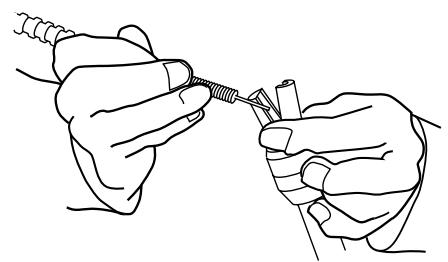

Placer sur l'aiguille le ressort d'aiguille en vérifier sa bonne orientation, comme indiqué sur le tableau de la page 9.
En tenant le cote tige de l'iguille, arracher le chargeur carton qui entoure les fixations.
Ouvrir le nez de pose, soit en faisant tourner la bague extérieur des nez de pose actionnés par came, soit en poussant vers l'extérieur sur le bout des nez de pose, de la façon indiquée en haut a gauche de la page 10.
Introduire dans le nez de pose l'ensemble aiguille, dessort et fixations prealablement realizatione jusqu'à ce que la premiere fixation a poser depasse du nez de pose.

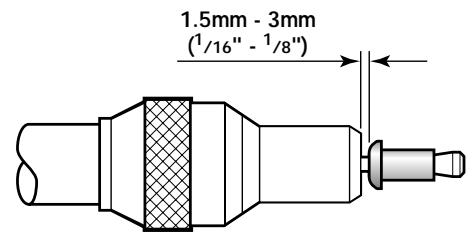

Fermer le nez de pose et regler de façon que la première fixation depasse de 1,5 à 3 mm, comme indiqué sur l'illustration figurant en haut à droite de la page 10.
Fermer la machoire d'aiguille pour assurer la prise de l'aiguille.

IDENTIFICATION ET ORIENTATION DES RESSORTS D'AIGUILLES

FIXATION		NEZ DE POSE (VOIR LA PARTIE EQUIPEMENT DE POSE)	TAILLE DE L'AIGUILLE	ENSEMBLE AIGUILLE / RESSORT / FIXATION
NOM	TAILLE
BRIV	3/32"	STANDARD BISEAUTE	TOUTES	RESSORT D'AIGUILLE CONE D'AIGUILLE VIROLE RESSORT AIGUILLE
	3/32"	ACCES LIMITE ET ACCES LIMITE ACTIONNE A CAME	TOUTES	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
	1/8"	TOUS	TOUTES	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
	5/32"	TOUS	TOUTES	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
	3/16"	TOUS	TOUTES	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 0.0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000
CHOBERT AVLUG GROVIT	3/32"	TOUS, SAUF STANDARD BISEAUTE, ACCES LIMITE	TOUTES	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

RECHARGEMENT DEL'OUTIL

Ouvrir la mâchoire d'aiguille 9 de l'outil.
Ouvrir le nez de pose et extraire de l'util l'aiguille vide et le dessort.
Recharger l'outil en suivant les instructions de la page 11, en partant de l'etape.

Il est impératif de vérifier que le nombre des rondelles de butée, l'orientation du curseur et l'équipment de pose sont corrects avant toute utilisation de l'outil.

Raccorder l'alimentation pneumatique.
Pousser à fond dans l'application la fixation qui dépasse du nez de pose, en veillant à tener l'outil bien perpendicular.
Actionner la gachette sans la relacher. La fixation est poussaee sur le cone de I'aiguille et formée dans l'application.

Enlever l'outil.

Relacher la gachette. La fixation suivant se presente automatiquement dans le nez de pose avant, prete a etre posoe.

ACCESSIONS

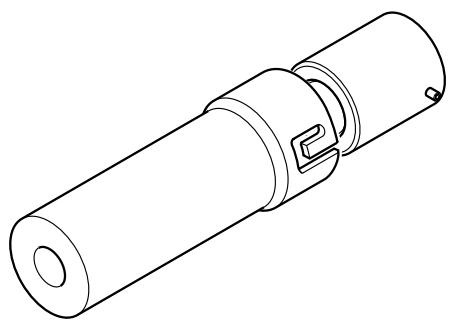

Cet accessoire est destiné à être monté sur les outils 07271 et 07274, dans le cas de la pose d'Avserts seulement. Il permet de développer l'application bien d'équre par rapport à l'Avsert pendant la pose. Monter l'accessoire de la façon suivante :

Enlever le nez de pose, s'il est present.
Faire coulisser le collier interieur sur le canon, jusqu'à ce que le canon viennent reposer sur l'epaulement interne du collier.
Visser le nez de pose sur le canon pour maintainir le collier interne.
Faire coulisser le corps extérieur de l'accessoire sur le collier interieur, et le faire tourner pour que le collier interieur viennent se loger sur la fente baionnette du corps extérieur.

Accessoire de perpendicularité, reference 07271-08500

Sur les outils de rivetage rapide tels que le type 0727, l'équipment de pose est always constituted de trois éléments : un nez de pose, une aiguille et un ressort . Ces trois éléments sont accordés à la fixation posée, et à la taille du trou de l'application.

IMPORTANT

Pour éviter d'avoir à démonter complètement l'outil, il importe de vérifier l'orientation du curseur avant de monter l'équipement de pose sur l'outil. Voir la partie "Curseur" page 7.

Il importe de monter le bon équipement de pose sur l'outil afin d'assurer à la fois une pose correcte des fixations et la sécurité du fonctionnement de l'outil. Lire soigneusement les instructions de sécurité des pages 2 et 3.

Pour identifier la bonne combinaison d'équipment de pose à monter sur l'outil, désir d'abord un nez de pose selon les instructions de la partie ci-dessous, puis consulter la partie aiguille pour selectionner aussi bien l'aiguille elle-même que son dessort. Les aiguilles et les ressorts sont illustrés page 9.

Pour monter l'équipment de pose, suivre la procédure "Chargement de l'outil" page 8.

NEZ DE POSE

IMPORTANT

Une erreur de nez de pose conduit généralement à une mauvaise pose des fixations et à un mauvais assemblage.

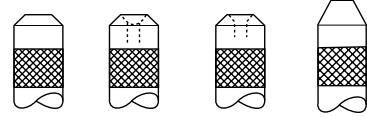

On peut classer les nez de pose en sept formes de base, illustrées sur la page opposée, bien que les dimensions internes puisent varier en fonction de la fixation à laquelle elles sont destinées. Les dimensions exactes correspondant aux lettres mentionnées sur les illustrations de la page opposée sont indiquées dans les tableaux de besoin des nez de pose figurant dans les deux pages suivantes.

Pour une forme donnée, il peut exister plusieurs options de forme d'embout, chacune呈現nt certains avantages facilitant la pose des fixations.

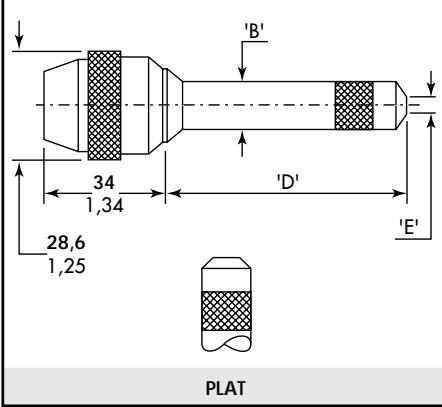

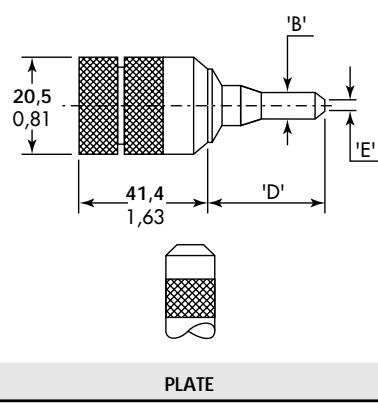

PLATE

Formedextremitenormale de toutes les nez de pose.
Convient à toutes les applications sans contraintes d'accès.

UNIVERSELLE

Conçue pour être utilisée avec les fixations Chobert à tête universelle.
Peut ealement etree emeloe aec les fixations Briv pour obtenir le serrage le plus fort possible. Noter que cela limite la plage de prispe possible de la fixation Briv d'environ 0,4 mm.

EN RETRAIT

Utilisable单单 avec les fixations Briv.
Donne un plus fort serrage que la forme plate, mais moindre que celui de la forme universelle, sans réduction de la plage de prise de la fixation.

BISEAUTEE

Disponible dans les versions indiquées dans les tableaux de besoin des nez de pose.
Permet une meilleure accessibilité qu'une forme plate, et avec la même plage de pose.

A FORMAGE DE TETE

Utilisable seulement avec les fixations Rivscrew.
Déforme la tête des fixations pour donner un bon serrage.

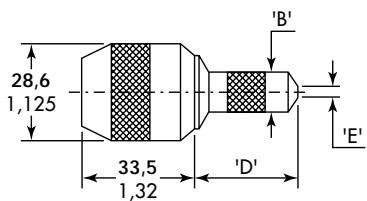

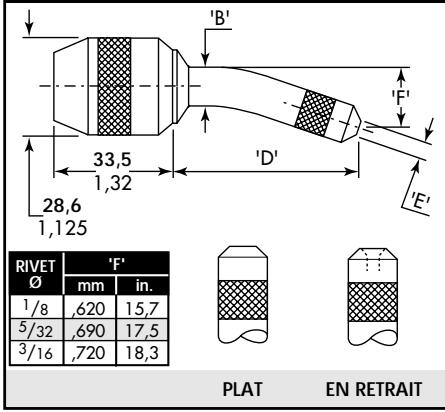

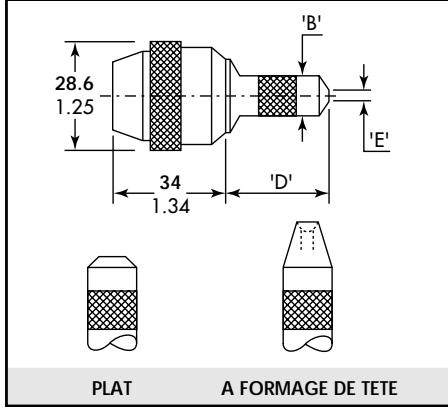

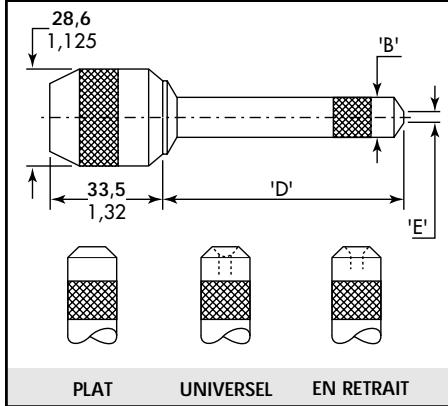

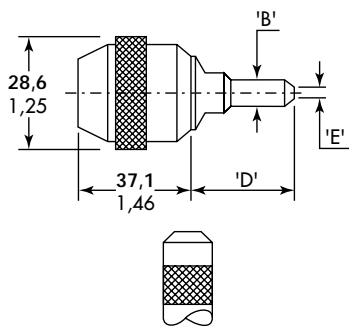

CHOIX D'UN NEZ DE POSE

Relever le nom, la taille et le matériel de la fixation à poser.
Repérer cette fixation dans la première colonne des tableaux de la page 13, si on utilise les mesures anglaises, ou de la page 14 dans le cas des mesures métriques.
Dans la dernière colonne du tableau, noter les nez de pose disponibles. Seuls ceux qui sont indiqués existent.
Selectionner celui qui convient le mieux à l'application en se référant au plan dunez de pose concerné. Si l'application ne comporte pas de contraintes d'accès, retenir de préférence la forme standard à embout plat, avec ou sans came.

STANDARD

PLAT UNIVERSEL EN RETRAIT BISEAUTE

Existe en quatre formes d'embout differentes. Permet de poser toutes les fixations (sauf Rivscrew) sur les applications ne représentant que peu ou pas de contraintes d'accès.

LONG

Existe pour la pose de la plupart des fixations. Permit une penetration supérieure dans les applications sans autres contraintes d'accès.

LONG COURBE

Disponible dans les versions indiquées dans le tableau de besoin des nez de pose. Permet une penetration supérieure dans les applications à accès restreint. Les aiguilles doivent être courbées à la main pour suivre la courbure de la mâchoire.

ACCES LIMITE

Disponible dans les versions indiquées dans le tableau de besoin des nez de pose. Permet d'acceder à des applications très difficiles.

STANDARD ACTIONNE PAR CAME

LONG ACTIONNE PAR CAME

ACCES LIMITE ACTIONNE PAR GAME
PLAT

Disponibles dans les versions indiquées dans le tableau de besoin des nez de pose, page suivante. Fonctions équivalentes à celles des versions standard, longue et accès limite ci-dessus, avec, en plus, unecame facilitant et accelerant l'ouverture du nez de pose, etdonc le rechargement en fixations.

La colonne "N° de referencia" établit la correspondance avec les colonnes du même nom de la partie aiguilles. Elle identifie à la fois l'aiguille et le ressort nécessaires pour un nez de pose donné et une fixation particulière.

FIXATION	Repere	NEZ DE POSE				Repeere	NEZ DE POSE
		TYPE ET FORME D'EMBOUT	No. DE REFERENCE	DIMENSIONS			TYPE ET FORME D'EMBOUT	No. DE REFERENCE	DIMENSIONS
				'B'	'D'	'E'			'B'	'D'
3/32" CHOBERT & GROVIT	1	STANDARD - PLAT	07150-03003	,36	1,30	,16	1	# STANDARD - UNIVERSEL	07150-03203	,36
	1	STANDARD - ACTIONNE PAR CAME - PLAT	07170-04500	,36	1,30	,16	1	ACCES LIMITE - ACTIONNE PAR CAME	07177-03003	,20
	2	STANDARD - BISEAUTE	07170-03103	,36	1,30	,16	3	ACCES LIMITE	07274-01000	,22
	4	LONG - PLAT	07150-04003	,41	2,30	,16	4	LONG - COURBE - PLAT	07150-05003	,41
1/8" CHOBERT & GROVIT	5	STANDARD - PLAT	07150-03004	,41	1,18	,20	5	# STANDARD - UNIVERSEL	07150-03204	,41
	5	STANDARD - BISEAUTE	07170-03104	,41	1,19	,20	5	STANDARD - ACTIONNE PAR CAME - PLAT	07170-04600	,41
	6	LONG - PLAT	07150-04004	,41	2,18	,20	6	# LONG - UNIVERSEL	07150-04204	,41
	6	LONG - COURBE - PLAT	07150-05004	,41	2,12	,20	6	LONG - ACTIONNE PAR CAME - PLAT	07170-05000	,41
5/32" CHOBERT & GROVIT	7	STANDARD - PLAT	07150-03005	,48	1,30	,24	7	# STANDARD - UNIVERSEL	07150-03205	,48
	7	STANDARD - BISEAUTE	07150-03105	,44	1,30	,24	7	STANDARD - ACTIONNE PAR CAME - PLAT	07170-04700	,48
	8	LONG - PLAT	07150-04005	,48	2,30	,24	8	# LONG - UNIVERSEL	07150-04205	,48
	8	LONG - COURBE - PLAT	07150-05005	,48	2,23	,24	8	LONG - ACTIONNE PAR CAME - PLAT	07170-05100	,48
3/16" CHOBERT & GROVIT	9	STANDARD - PLAT	07150-03006	,56	1,18	,33	9	# STANDARD - UNIVERSEL	07150-03206	,56
	9	STANDARD - BISEAUTE	07150-03106	,56	1,18	,33	9	STANDARD - ACTIONNE PAR CAME - PLAT	07170-04800	,56
	10	LONG - PLAT	07150-04006	,56	2,30	,33	10	# LONG - UNIVERSEL	07150-04206	,56
	10	LONG - COURBE - PLAT	07150-05006	,56	2,21	,33	10	LONG - ACTIONNE PAR CAME - PLAT	07170-05200	,56
1/4" CHOBERT	11	STANDARD - PLAT	07150-03008	,64	1,18	,39	11	STANDARD - ACTIONNE PAR CAME - PLAT	07170-04900	,64
	12	LONG - PLAT	07150-04008	,64	2,18	,39	12	LONG - ACTIONNE PAR CAME - PLAT	07170-05300	,64
3/32" BRIV LAIOTON SEULEMENT	13	STANDARD - BISEAUTE	07170-03103	,36	1,30	,15	14	ACCES LIMITE - ACTIONNE PAR CAME	07177-03003	,20
	14	ACCES LIMITE	07274-01000	,22	1,07	,16	-	-	-	-
1/8" BRIV ALLIAGE D'A LUMINIUM, LAIOTON, ACIER	15	STANDARD - PLAT	07150-03004	,41	1,18	,20	15	STANDARD - RETRAIT	07170-03004	,41
	15	STANDARD - BISEAUTE	07170-03104	,41	1,19	,20	16	LONG - PLAT	07150-04004	,41
	16	LONG - RETRAIT	07170-03204	,41	2,18	,30	16	LONG - COURBE - PLAT	07150-05004	,41
	16	LONG - COURBE - RETRAIT	07170-03304	,41	2,12	,30	-	-	-	-
5/32" BRIV ALLIAGE D'A LUMINIUM, LAIOTON, ACIER	17	STANDARD - PLAT	07150-03005	,48	1,30	,24	17	STANDARD - RETRAIT	07170-03005	,48
	18	LONG - PLAT	07150-04005	,48	2,30	,24	18	LONG - RETRAIT	07170-03205	,48
	18	LONG - COURBE - PLAT	07150-05005	,48	2,23	,24	18	LONG - COURBE - RETRAIT	07170-03305	,48
5/32" BRIV ACIER INOXYDABLE SEALMENT	19	STANDARD - PLAT	07150-03005	,48	1,30	,24	19	STANDARD - RETRAIT	07170-03005	,48
	20	LONG - PLAT	07150-04005	,48	2,30	,24	20	LONG - RETRAIT	07170-03205	,48
	20	LONG - COURBE - PLAT	07150-05005	,48	2,23	,24	20	LONG - COURBE - RETRAIT	07170-03305	,48
3/16" BRIV ALLIAGE D'A LUMINIUM, LAIOTON, ACIER	21	STANDARD - PLAT	07150-03006	,56	1,18	,33	21	STANDARD - RETRAIT	07170-03006	,56
	22	LONG - PLAT	07150-04006	,56	2,30	,33	22	LONG - RETRAIT	07170-03206	,56
	22	LONG - COURBE - PLAT	07150-05006	,56	2,21	,33	22	LONG - COURBE - RETRAIT	07170-03306	,56
3/16" BRIV ACIER INOXYDABLE SEALMENT	23	STANDARD - PLAT	07150-03006	,56	1,18	,33	23	STANDARD - RETRAIT	07170-03006	,56
	24	LONG - PLAT	07150-04006	,56	2,30	,33	24	LONG - RETRAIT	07170-03206	,56
	24	LONG - COURBE - PLAT	07150-05006	,56	2,21	,33	24	LONG - COURBE - RETRAIT	07170-03306	,56
3/32" AVLUG	25	STANDARD - PLAT	07150-03003	,36	1,30	,16	25	STANDARD - BISEAUTE	07150-03103	,36
	25	STANDARD - ACTIONNE PAR CAME - PLAT	07170-04500	,36	1,30	,16	26	LONG - PLAT	07150-04003	,41
	26	LONG - COURBE - PLAT	07150-05003	,41	2,28	,16	-	-	-	-
1/8" AVLUG	27	STANDARD - PLAT	07150-03004	,41	1,18	,20	27	STANDARD - BISEAUTE	07170-03104	,41
	27	STANDARD - ACTIONNE PAR CAME - PLAT	07170-04600	,41	1,18	,20	28	LONG - PLAT	07150-04004	,41
	28	LONG - COURBE - PLAT	07150-05004	,41	2,12	,20	28	LONG - ACTIONNE PAR CAME - PLAT	07170-05000	,41
2,5mm, 4-40 UNC AVSERT	29	STANDARD - PLAT	07150-03003	,36	1,30	,16	-	-	-	-
3,0mm, 6-32 UNC AVSERT	30	STANDARD - PLAT	07150-03004	,41	1,18	,20	30	STANDARD - ACTIONNE PAR CAME - PLAT	07170-04600	,41
	31	STANDARD - PLAT	07150-03003	,36	1,30	,16	31	ACCES LIMITE - ACTIONNE PAR CAME	07271-08000	,41
	32	LONG - PLAT	07150-04003	,41	2,30	,16	-	-	-	-
2,8mm AVTRONIC	33	STANDARD - PLAT	07271-05600	,36	1,30	,16	34	ACCES LIMITE - ACTIONNE PAR CAME	07271-08100	,40
	35	LONG - PLAT	07271-05900	,41	2,30	,16	-	-	-	-
3,0mm RIVSCREW	36	STANDARD - ACTIONNE PAR CAME - FT	07271-03000	,41	1,18	,24	-	-	-	-
	37	STANDARD - ACTIONNE PAR CAME - FT	07271-03500	,41	1,18	,24	-	-	-	-
	38	STANDARD - ACTIONNE PAR CAME - FT	07271-04000	,41	1,18	,25	-	-	-	-

Ces nez de pose conviennent à la pose des rivets Chobert à forme de tete universelle. Lorsqu'elles sont utilisées avec la taille équivalente de Briv, elles permettent d'obtenir le plus fort serrage possible. Noter que lors de la pose de fixations Briv, la prise maximum se trouve réduite d'environ 0,4 mm.

FIXATION	Repere	NEZ DE POSE				Repeere	NEZ DE POSE
		TYPE ET FORME D'EMBOUT	No. DE REFERENCE	DIMENSIONS			TYPE ET FORME D'EMBOUT	No. DE REFERENCE	DIMENSIONS
				'B'	'D'	'E'			'B'	'D'
3/32" CHOBERT & GROVIT	1	STANDARD - PLAT	07150-03003	9,14	33,02	4,06	1	# STANDARD - UNIVERSEL	07150-03203	9,14
	1	STANDARD - ACTIONNE PAR CAME - PLAT	07170-04500	9,14	33,02	4,06	1	ACCES LIMITE - ACTIONNE PAR CAME	07177-03003	5,08
	2	STANDARD - BISEAUTE	07170-03103	9,14	33,02	4,06	3	ACCES LIMITE	07274-01000	5,59
	4	LONG - PLAT	07150-04003	10,41	58,42	4,06	4	LONG - COURBE - PLAT	07150-05003	10,41
1/8" CHOBERT & GROVIT	5	STANDARD - PLAT	07150-03004	10,41	29,97	5,08	5	# STANDARD - UNIVERSEL	07150-03204	10,41
	5	STANDARD - BISEAUTE	07170-03104	10,41	30,23	5,08	5	STANDARD - ACTIONNE PAR CAME - PLAT	07170-04600	10,41
	6	LONG - PLAT	07150-04004	10,41	55,37	5,08	6	# LONG - UNIVERSEL	07150-04204	10,41
	6	LONG - COURBE - PLAT	07150-05004	10,41	53,85	5,08	6	LONG - ACTIONNE PAR CAME - PLAT	07170-05000	10,41
5/32" CHOBERT & GROVIT	7	STANDARD - PLAT	07150-03005	12,19	33,02	6,10	7	# STANDARD - UNIVERSEL	07150-03205	12,19
	7	STANDARD - BISEAUTE	07150-03105	11,18	33,02	6,10	7	STANDARD - ACTIONNE PAR CAME - PLAT	07170-04700	12,19
	8	LONG - PLAT	07150-04005	12,19	58,42	6,10	8	# LONG - UNIVERSEL	07150-04205	12,19
	8	LONG - COURBE - PLAT	07150-05005	12,19	56,64	6,10	8	LONG - ACTIONNE PAR CAME - PLAT	07170-05100	12,19
3/16" CHOBERT & GROVIT	9	STANDARD - PLAT	07150-03006	14,22	29,97	8,38	9	# STANDARD - UNIVERSEL	07150-03206	14,22
	9	STANDARD - BISEAUTE	07150-03106	14,22	29,97	8,38	9	STANDARD - ACTIONNE PAR CAME - PLAT	07170-04800	14,22
	10	LONG - PLAT	07150-04006	14,22	58,42	8,38	10	# LONG - UNIVERSEL	07150-04206	14,22
	10	LONG - COURBE - PLAT	07150-05006	14,22	56,13	8,38	10	LONG - ACTIONNE PAR CAME - PLAT	07170-05200	14,22
1/4" CHOBERT	11	STANDARD - PLAT	07150-03008	16,26	29,97	9,91	11	STANDARD - ACTIONNE PAR CAME - PLAT	07170-04900	16,26
	12	LONG - PLAT	07150-04008	16,26	55,37	9,91	12	LONG - ACTIONNE PAR CAME - PLAT	07170-05300	16,26
3/32" BRIV LAITON SEULEMENT	13	STANDARD - BISEAUTE	07170-03103	9,14	33,02	3,81	14	ACCES LIMITE - ACTIONNE PAR CAME	07177-03003	5,08
	14	ACCES LIMITE	07274-01000	5,59	27,18	4,06	-	-	-	-
1/8" BRIV ALLIAGE D'AUMINIUM, LAITON, ACIER	15	STANDARD - PLAT	07150-03004	10,41	29,97	5,08	15	STANDARD - RETRAIT	07170-03004	10,41
	15	STANDARD - BISEAUTE	07170-03104	10,41	30,23	5,08	16	LONG - PLAT	07150-04004	10,41
	16	LONG - RETRAIT	07170-03204	10,41	55,37	7,62	16	LONG - COURBE - PLAT	07150-05004	10,41
	16	LONG - COURBE - RETRAIT	07170-03304	10,41	53,85	7,62	-	-	-	-
5/32" BRIV ALLIAGE D'AUMINIUM, LAITON, ACIER	17	STANDARD - PLAT	07150-03005	12,19	33,02	6,10	17	STANDARD - RETRAIT	07170-03005	12,19
	18	LONG - PLAT	07150-04005	12,19	58,42	6,10	18	LONG - RETRAIT	07170-03205	12,19
	18	LONG - COURBE - PLAT	07150-05005	12,19	56,64	6,10	18	LONG - COURBE - RETRAIT	07170-03305	12,19
5/32" BRIV ACIER INOXYDABLE SEULEMENT	19	STANDARD - PLAT	07150-03005	12,19	33,02	6,10	19	STANDARD - RETRAIT	07170-03005	12,19
	20	LONG - PLAT	07150-04005	12,19	58,42	6,10	20	LONG - RETRAIT	07170-03205	12,19
	20	LONG - COURBE - PLAT	07150-05005	12,19	56,64	6,10	20	LONG - COURBE - RETRAIT	07170-03305	12,19
3/16" BRIV ALLIAGE D'AUMINIUM, LAITON, ACIER	21	STANDARD - PLAT	07150-03006	14,22	29,97	8,38	21	STANDARD - RETRAIT	07170-03006	14,22
	22	LONG - PLAT	07150-04006	14,22	58,42	8,38	22	LONG - RETRAIT	07170-03206	14,22
	22	LONG - COURBE - PLAT	07150-05006	14,22	56,13	8,38	22	LONG - COURBE - RETRAIT	07170-03306	14,22
3/16" BRIV ACIER INOXYDABLE SEULEMENT	23	STANDARD - PLAT	07150-03006	14,22	29,97	8,38	23	STANDARD - RETRAIT	07170-03006	14,22
	24	LONG - PLAT	07150-04006	14,22	58,42	8,38	24	LONG - RETRAIT	07170-03206	14,22
	24	LONG - COURBE - PLAT	07150-05006	14,22	56,13	8,38	24	LONG - COURBE - RETRAIT	07170-03306	14,22
3/32" AVLUG	25	STANDARD - PLAT	07150-03003	9,14	33,02	4,06	25	STANDARD - BISEAUTE	07150-03103	9,14
	25	STANDARD - ACTIONNE PAR CAME - PLAT	07170-04500	9,14	33,02	4,06	26	LONG - PLAT	07150-04003	10,41
	26	LONG - COURBE - PLAT	07150-05003	10,41	57,91	4,06	-	-	-	-
1/8" AVLUG	27	STANDARD - PLAT	07150-03004	10,41	29,97	5,08	27	STANDARD - BISEAUTE	07170-03104	10,41
	27	STANDARD - ACTIONNE PAR CAME - PLAT	07170-04600	10,41	29,97	5,08	28	LONG - PLAT	07150-04004	10,41
	28	LONG - COURBE - PLAT	07150-05004	10,41	53,85	5,08	28	LONG - ACTIONNE PAR CAME - PLAT	07170-05000	10,41
2,5mm, 4-40 UNC AVSERT	29	STANDARD - PLAT	07150-03003	9,14	33,02	4,06	-	-	-	-
3,0mm, 6-32 UNC AVSERT	30	STANDARD - PLAT	07150-03004	10,41	29,97	5,08	30	STANDARD - ACTIONNE PAR CAME - PLAT	07170-04600	10,41
	31	STANDARD - PLAT	07150-03003	9,14	33,02	4,06	31	ACCES LIMITE - ACTIONNE PAR CAME	07271-08000	10,41
	32	LONG - PLAT	07150-04003	10,41	58,42	4,06	-	-	-	-
2,8mm AVTRONIC	33	STANDARD - PLAT	07271-05600	9,14	33,02	4,06	34	ACCES LIMITE - ACTIONNE PAR CAME	07271-08100	10,16
	35	LONG - PLAT	07271-05900	10,41	58,42	4,06	-	-	-	-
3,0mm RIVSCREW	36	STANDARD - ACTIONNE PAR CAME - FT	07271-03000	10,41	29,97	6,10	-	-	-	-
	37	STANDARD - ACTIONNE PAR CAME - FT	07271-03500	10,41	29,97	6,10	-	-	-	-
	38	STANDARD - ACTIONNE PAR CAME - FT	07271-04000	10,41	29,97	6,35	-	-	-	-

Ces nez de pose convennent à la pose des rivets Chobert à forme de tete universelle. Lorsqu'elles sont utilisées avec la taille équivalente de Briv, elles permettent d'obtenir le plus fort serrage possible. Noter que lors de la pose de fixations Briv, la prise maximum se trouve réduite d'environ 0,4 mm.

AIGUILLES ET RESSORTS D'AIGUILLE

Les aiguilles et leurs ressorts, illustrés page 9, doivent êtrechosis en fonction du type et de la dimension des fixations, ainsi que de la taille du trou de l'application. L'emploi d'une aiguille inapproprié augmente le risque de rupture et d'usure du cône de l'aiguille. Des problèmes d'alimentation peuvent survenir si I'on employe le mauvais type de ressort.

IMPORTANT

LIRE SOIGNEUSEMENT LES INSTRUCTIONS DE SECURITE des pages 2 et 3.

Quoiq'un certain degrd d'usre et de marquage se produis naturellement au cours de l'utilisation normale et correcte des aiguilles, celles-ci doivent etre periodique examinees en reecherchant les signes d'un eventuel exces d'usure et de marquage, en portant une attention particuliere au diametre du cone, a la zone de prise de la mchoire d'aiguille, aux traces de fort piquege du fut, et a une eventuelle deformation de I'aiguille. Une rupture de I'aiguille en cours d'utilisation peut provoquer son ejection de I'outil. Il apparient au client de faire en sorte que les aiguilles soient replacees avant d'atteindre un degrd d'usure excessif, et en tous cas, avant d'atteindre le nombre de pose s maximum recommande. Voitre representant Avdel yous communiquera le chiffre applicable par mesure de la force de mandrinage de votre application a I'aide de notre outil calibrateur. Il est eglement possible de se procurer ces outils sous la refere 07900-09080. IIs sont livres accompagnes de toutes les informations necessaires aux tests.

CHOBERT ET GROVIT

MESURES ANGLAISES

Pour désir l'aiguille ou le dessort de l'aiguille, suivre les instructions de la page 20.

FIXATION	REPERE	TAILLE DU TROU	AIGUILLE STANDARD - VERTE					TAILLE DU TROU	1E AIGUILLE SURDIMENSIONNEE - JAUNE					REFERENCE DE RESSORT
			DIAMETRE DU CONE	REFERENCE DE L'AIGUILLE	P. MAXI	NUMERO DE REFERENCE DE L'AIGUILLE S/R	P. MAXI		DIAMETRE DU CONE	REFERENCE DE L'AIGUILLE	P. MAXI	NUMERO DE REFERENCE DE L'AIGUILLE S/R	P. MAXI
3/32" CHOBERT & GROVIT	1	SEL. REC.	,0725	07150-06003	,166	07150-08003	,071	+,0015	.074	07150-06303	,174	-	-	07150-06803
	1	-	-	-	-	-	-	+,0035	.076	-	-	07150-08103	,078	07150-06803
	2	SEL. REC.	,0725	07150-06003	,166	07150-08003	,071	+,0015	.074	07150-06303	,174	-	-	07170-06873
	2	-	-	-	-	-	-	+,0035	.076	-	-	07150-08103	,078	07170-06873
	3	SEL. REC.	,0725	07150-06003	,166	07150-08003	,071	+,0015	.074	07150-06303	,174	-	-	07170-06903
	3	-	-	-	-	-	-	+,0035	.076	-	-	07150-08103	,078	07170-06903
	4	SEL. REC.	,0725	07150-07003	,166	07150-09003	,071	+,0035	.076	-	-	07150-09103	,078	07150-07803
1/8" CHOBERT & GROVIT	5	SEL. REC.	,088	07150-06004	,216	07150-08004	,090	+,004	.092	07150-06104	,237	07150-08104	,098	07150-06804
	6	SEL. REC.	,088	07150-07004	,216	07150-09004	,090	+,004	.092	07150-07104	,237	07150-09104	,098	07150-07804
5/32" CHOBERT & GROVIT	7	SEL. REC.	,107	07150-06005	,244	07150-08005	,100	+,008	.115	07150-06105	,284	07150-08105	,116	07170-06875
	7	-	-	-	-	-	-	-	-	-	-	-	-	-
	8	SEL. REC.	,107	07150-07005	,244	07150-09005	,100	+,008	.115	07150-07105	,284	07150-09105	,116	07170-07875
	8	-	-	-	-	-	-	-	-	-	-	-	-	-
3/16" CHOBERT & GROVIT	9	SEL. REC.	,132	07150-06006	,247	07150-08006	,102	+,014	.146	07150-06106	,320	07150-08106	,130	07170-06876
	9	-	-	-	-	-	-	-	-	-	-	-	-	-
	10	SEL. REC.	,132	07150-07006	,247	07150-09006	,102	+,014	.146	07150-07106	,320	07150-09106	,130	07170-07876
	10	-	-	-	-	-	-	-	-	-	-	-	-	-
1/4" CHOBERT	11	SEL. REC.	,184	07150-06008	,268	07150-08008	,110	+,012	.196	07150-06108	,330	07150-08108	,134	07150-06808
	12	SEL. REC.	,184	07150-07008	,268	07150-09008	,110	+,012	.196	07150-07108	,330	07150-09108	,134	07150-07808

FIXATION	REPERE	TAILLE DU TROU	2E AIGUILLE SURDIMENSIONNEE - BLEUE				TAILLE DU TROU	3E AIGUILLE SURDIMENSIONNEE - ROUGE					REFERENCE DE RESSORT
			DIAMETRE DU CONE	REFERENCE DE L'AIGUILLE	P. MAXI	NUMERO DE REFERENCE DE L'AIGUILLE S/R	P. MAXI
3/32" CHOBERT & GROVIT	1	+,0035	,076	07150-06103	,185	-	-	-	-	-	-	-	07150-06803
	1	-	-	-	-	-	-	-	-	-	-	-	-
	2	+,0035	,076	07150-06103	,185	-	-	-	-	-	-	-	07170-06873
	2	-	-	-	-	-	-	-	-	-	-	-	-
	3	+,0035	,076	07150-06103	,185	-	-	-	-	-	-	-	07170-06903
	3	-	-	-	-	-	-	-	-	-	-	-	-
	4	+,0035	,076	07150-07103	,185	-	-	-	-	-	-	-	07150-07803
1/8" CHOBERT & GROVIT	5	+,010	,098	07150-06204	,268	07150-08204	,110	+,014	,102	07150-06304	,288	07150-08304	,118
	6	+,010	,098	07150-07204	,268	07150-09204	,110	+,014	,102	07150-07304	,288	07150-09304	,118
5/32" CHOBERT & GROVIT	7	+,015	,122	07150-06205	,320	07150-08205	,130	-	-	-	-	-	07170-06875
	7	-	-	-	-	-	-	+,025	,132	07150-06305	,372	07150-08305	,150
	8	+,015	,122	07150-07205	,320	07150-09205	,130	-	-	-	-	-	07170-07875
	8	-	-	-	-	-	-	+,025	,132	07150-07305	,372	07150-09305	,150
3/16" CHOBERT & GROVIT	9	-	-	-	-	-	-	-	-	-	-	-	-
	9	+,024	,156	07150-06206	,372	07150-08206	,150	-	-	-	-	-	07150-06806
	10	-	-	-	-	-	-	-	-	-	-	-	-
	10	+,024	,156	07150-07206	,372	07150-09206	,150	-	-	-	-	-	07150-07806
1/4" CHOBERT	11	-	-	-	-	-	-	-	-	-	-	-	-
	12	-	-	-	-	-	-	-	-	-	-	-	-

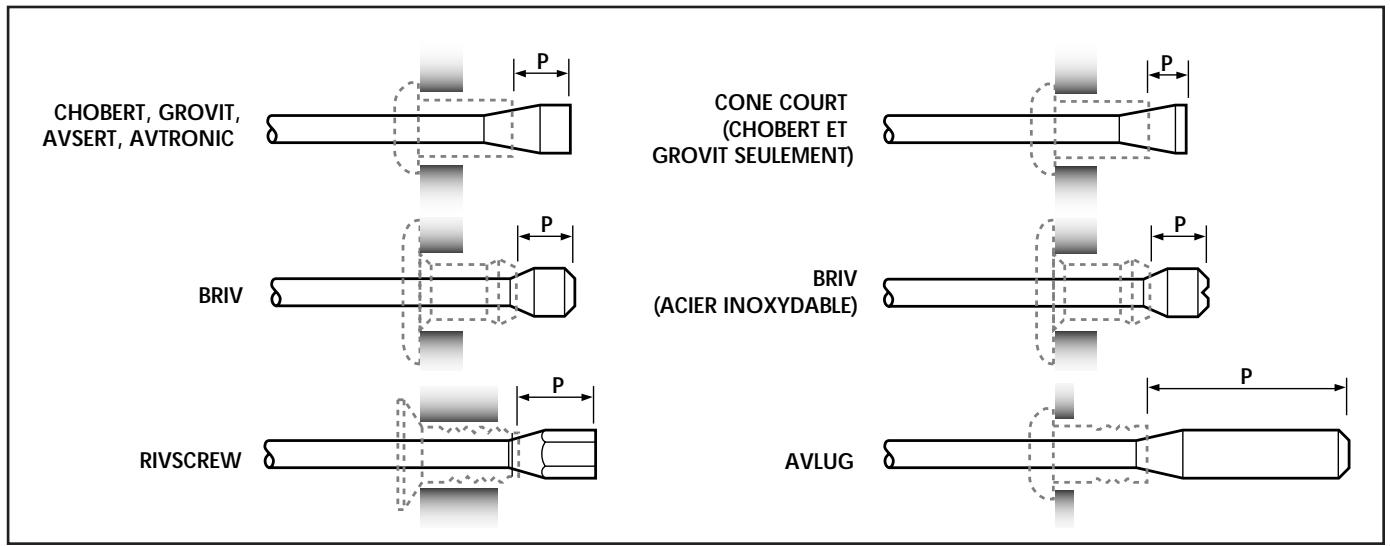

S / R = aiguille à cône court. Voir les explications pages 17 et 18.

Les tableaux des pages gauche et droite ci-dessous, et des 4 pages suivantes, donnent la liste de toutes les aiguilles et ressorts d'iguille disponibles par fixation ou groupe de fixations, en l'occurrence les Chobert et Grovit sur ces pages.

Bien que les fixations soient toujours mentionnées avec leurs unités respectives, chaque tableau a été produit en double, de façon à presenter les dimensions en unités anglaises sur la page de gauche, puis en unités métriques sur celle de droite. Ces tableaux de besoin des aiguilles reivoient à ceux des pages 13 et 14, qui permettent deCHOISIR LES NEZ DE POSE, par le biais de la colonne ^ de refERENCE".

C'est le diamètre du cône situé à l'extrémité de l'aiguille qui déterminé, lorsqu'il le traverse, la dilatation du corps de la fixation. Bien qu'il existe différentes formes de cône convenant à différents types de fixations (voir les illustrations de la page 18), il est nécessaire de-disposer de tailles de cône progressives pour tener compte des tolérances de diamètre du trou auxquelles l'application doit répondre, de sorte que la fixation soit toujours suffisamment dilatée pour replir le trou.

Un cône d'aiguille trop gros exerce des contraintes excessives sur l'aiguille, et une aiguille venant à casser en cours d'utilisation peut se couver éjectée violément de l'util.

Les tableaux de selection sont agencés en quatre parties de "taille d'aiguille", allant de la catégorie "standard" à la catégorie "3e surdimensionnée", chacune reconnaissable à un code de couleur porté par l'extrémité des cônes d'aiguille elles-mêmes.

CHOBERT ET GROVIT
METRIQUE

FIXATION	REPERE	TAILLE DU TROU	AIGUILLE STANDARD - VERTE					TAILLE DU TROU	1E AIGUILLE SURDIMENSIONNEE - JAUNE					REFERENCE DU RESSORT
			DIAMETRE DU CONE	REFERENCE DE L'AIGUILLE	P. MAXI	NUMERO DE REFERENCE DE L'AIGUILLE S/R	P. MAXI		DIAMETRE DU CONE	REFERENCE DE L'AIGUILLE	P. MAXI	NUMERO DE REFERENCE DE L'AIGUILLE S/R	P. MAXI
3/32" CHOBERT & GROVIT	1	SEL. REC.	1,84	07150-06003	4,22	07150-08003	1,80	+,04	1,88	07150-06303	4,42	-	-	07150-06803
	1	-	-	-	-	-	-	+,09	1,93	-	-	07150-08103	1,98	07150-06803
	2	SEL. REC.	1,84	07150-06003	4,22	07150-08003	1,80	+,04	1,88	07150-06303	4,42	-	-	07170-06873
	2	-	-	-	-	-	-	+,09	1,93	-	-	07150-08103	1,98	07170-06873
	3	SEL. REC.	1,84	07150-06003	4,22	07150-08003	1,80	+,04	1,88	07150-06303	4,42	-	-	07170-06903
	3	-	-	-	-	-	-	+,09	1,93	-	-	07150-08103	1,98	07170-06903
	4	SEL. REC.	1,84	07150-07003	4,22	07150-09003	1,80	+,09	1,93	-	-	07150-09103	1,98	07150-07803
1/8" CHOBERT & GROVIT	5	SEL. REC.	2,24	07150-06004	5,49	07150-08004	2,29	+,10	2,34	07150-06104	6,02	07150-08104	2,49	07150-06804
	6	SEL. REC.	2,24	07150-07004	5,49	07150-09004	2,29	+,10	2,34	07150-07104	6,02	07150-09104	2,49	07150-07804
5/32" CHOBERT & GROVIT	7	SEL. REC.	2,72	07150-06005	6,20	07150-08005	2,54	+,20	2,92	07150-06105	7,21	07150-08105	2,95	07170-06875
	7	-	-	-	-	-	-	-	-	-	-	-	-	-
	8	SEL. REC.	2,72	07150-07005	6,20	07150-09005	2,54	+,20	2,92	07150-07105	7,21	07150-09105	2,95	07170-07875
	8	-	-	-	-	-	-	-	-	-	-	-	-	-
3/16" CHOBERT & GROVIT	9	SEL. REC.	3,35	07150-06006	6,27	07150-08006	2,59	+,35	3,71	07150-06106	8,13	07150-08106	3,30	07170-06876
	9	-	-	-	-	-	-	-	-	-	-	-	-	-
	10	SEL. REC.	3,35	07150-07006	6,27	07150-09006	2,59	+,35	3,71	07150-07106	8,13	07150-09106	3,30	07170-07876
	10	-	-	-	-	-	-	-	-	-	-	-	-	-
1/4" CHOBERT	11	SEL. REC.	4,67	07150-06008	6,81	07150-08008	2,79	+,30	4,98	07150-06108	8,38	07150-08108	3,40	07150-06808
	12	SEL. REC.	4,67	07150-07008	6,81	07150-09008	2,79	+,30	4,98	07150-07108	8,38	07150-09108	3,40	07150-07808

FIXATION	REPERE	TAILLE DU TROU	2E AIGUILLE SURDIMENSIONNEE - BLEUE					TAILLE DU TROU	3E AIGUILLE SURDIMENSIONNEE - ROUGE					REFERENCE DU RESSORT
			DIAMETRE DU CONE	REFERENCE DE L'AIGUILLE	P. MAXI	NUMERO DE REFERENCE DE L'AIGUILLE S/R	P. MAXI		DIAMETRE DU CONE	REFERENCE DE L'AIGUILLE	P. MAXI	NUMERO DE REFERENCE DE L'AIGUILLE S/R	P. MAXI
3/32" CHOBERT & GROVIT	1	+,09	1,93	07150-06103	4,70	-	-	-	-	-	-	-	-	07150-06803
	1	-	-	-	-	-	-	-	-	-	-	-	-	-
	2	+,09	1,93	07150-06103	4,70	-	-	-	-	-	-	-	-	07170-06873
	2	-	-	-	-	-	-	-	-	-	-	-	-	-
	3	+,09	1,93	07150-06103	4,70	-	-	-	-	-	-	-	-	07170-06903
	3	-	-	-	-	-	-	-	-	-	-	-	-	-
	4	+,09	1,93	07150-07103	4,70	-	-	-	-	-	-	-	-	07150-07803
1/8" CHOBERT & GROVIT	5	+,25	2,49	07150-06204	6,81	07150-08204	2,79	+,35	2,59	07150-06304	7,32	07150-08304	3,00	07150-06804
	6	+,25	2,49	07150-07204	6,81	07150-09204	2,79	+,35	2,59	07150-07304	7,32	07150-09304	3,00	07150-07804
5/32" CHOBERT & GROVIT	7	+,38	3,10	07150-06205	8,13	07150-08205	3,30	-	-	-	-	-	-	07170-06875
	7	-	-	-	-	-	-	+,63	3,35	07150-06305	9,45	07150-08305	3,81	07150-06805
	8	+,38	3,10	07150-07205	8,13	07150-09205	3,30	-	-	-	-	-	-	07170-07875
	8	-	-	-	-	-	-	+,63	3,35	07150-07305	9,45	07150-09305	3,81	07150-07805
3/16" CHOBERT & GROVIT	9	-	-	-	-	-	-	-	-	-	-	-	-	-
	9	+,60	3,96	07150-06206	9,45	07150-08206	3,81	-	-	-	-	-	-	07150-06806
	10	-	-	-	-	-	-	-	-	-	-	-	-	-
	10	+,60	3,96	07150-07206	9,45	07150-09206	3,81	-	-	-	-	-	-	07150-07806
1/4" CHOBERT	11	-	-	-	-	-	-	-	-	-	-	-	-	-
	12	-	-	-	-	-	-	-	-	-	-	-	-	-

S/R = aiguille à cône court. Voir les explications pages 17 et 18.

Pour couver la referece d'aiguille correspondant a une application particuliere, dire les instructions ci-dessous apres avoir relevec les informations suivantes, illustrees par l'exemple fourni en regard. Les reponses correspondant a l'exemple apparaissent en gris et en italique.

NOM DE LA FIXATION

TAILLE DE LA FIXATION

FICHE TECHNIQUE

TAILLE DU TROU DE L'APPLICATION

ESPACE DERRIÈRE L'APPLICATION

NUMERO DE REFERENCE TIRE DU TABLEAU DE SELECTION DES MACHOIRES DES NEZ

exempl

Chobert

1/8 de pouce

Serie 1125

0,1335 de pouce

Illimité

5 (standard plate)

Soustraire la taille de trou minimum recommandee par la fiche technique de la fixation de la taille reelle du trou de l'application, par exemple 0,005.
Passer à la page du tableau de besoin de l'iguille concernant la fixation, enCHOIssant les unites angloises ou metriques (pages 15 a 20), par exemple page 15.
En partant de la partie Aiguille standard - Verte, rechercher la taille de la fixation dans la colonne de gauche, par exemple Chobert & Grovit de 1/8 de pouce.
Si I'on a déjà choisi unnez de pose convenant à la pose de la fixation, on doit alors pouvoir trouver, dans la partie concernant la fixation en question, une ligne ayant le même "N° de reférence" que celle du tableau de besoin desnez de pose, par exemple 5. Cette ligne du n° de reférence est celle dans laquelle on trouvera aussi bien la reférence de l'aiguille que celle du ressort . Cette ligne se prolonge dans la deuxieme partie du tableau pour les aiguilles de catégorie 2e et 3e surdimensionnée.
Parcourir cette ligne jusqu'aux colonnes "taille du trou", et désirir celle qui est égale à la valeur calculée en premier lieu ou qui s'en rapproche le plus. On peut alors lire le nombre de référence de l'aiguille à côté de la taille du trou, par exemple 07150-06104.
Pour les fixations Chobert et Grovit, et elles seulement, la plupart des aiguilles existent aussi en version "cône court" (voir les illustrations de la page 18). Les aiguilles à cône court permettent de limiter les risques de contact entre le cône de l'iguille et un obstacle situé à l'arrière, ce qui aurait pour effet d'empêcher un bon appui de la face inférieure de la tête de la fixation sur la surface de l'application, et donc un défaut de serrage à ce joint.
Quelle que soit la taille d'aiguille que l'on retienne, il est également nécessaire de vérifier que la valeur "P" convient à l'aiguille. "P" est l'espace nécessaire au côte de l'aiguille à l'arrière de la fixation, EN PLUS de la longueur de la fixation dépassant de l'application, comme indiqué sur le schéma de la page 18.
On peut alors dire la refere nce du ressort d'aiguille correspondant dans la colonne de droite du tableau, par exemple 07150-06804.

Dans tous les cas, on doit assurer un serrage satisfaisant du joint, notamment si la taille du trou de l'application est très proche de la prochaine condition de trou surdimensionné, auquel cas il est plus sur de besoinir la taille d'aiguille supérieure pour obtenir un serrage plus fort. Ne pas oublier que cela conduit à augmenter la force de mandrinage et à réduire la durée de vie de l'aiguille.

BRIV

MESURES ANGLAISES

Pour désir l'aiguille et son ressort, suivre les instructions ci-dessous.

FIXATION	REPERE	TAILLE DU TROU	AIGUILLE STANDARD - VERTE			TAILLE DU TROU	1E AIGUILLE SURDIMENSIONNEE - JAUNE			REFERENCE DU RESSORT
			DIAMETRE DU CONE	REFERENCE DE L'AIGUILLE	P. MAXI		DIAMETRE DU CONE	REFERENCE DE L'AIGUILLE	P. MAXI
3/32" BRIV LAITON SEULEMENT	13	SEL. REC.	,072	07150-06013	,119	+,004	,076	07150-06113	,123	07170-06873
	14	SEL. REC.	,072	07150-06013	,119	+,004	,076	07150-06113	,123	07170-06903
1/8" BRIV ALLIAGE D'ALUMINIUM, LAITON, ACIER	15	SEL. REC.	,092	07271-06414	,120	+,005	,097	07271-06514	,126	07150-06814
	16	SEL. REC.	,092	07271-07414	,120	+,005	,097	07271-07514	,126	07150-07814
5/32" BRIV ALLIAGE D'ALUMINIUM, LAITON, ACIER	17	SEL. REC.	,110	07150-06015	,136	+,005	,115	07150-06115	,142	07170-06875
	18	SEL. REC.	,110	07150-07015	,136	+,005	,115	07150-07115	,142	07170-07875
5/32" BRIV ACIER INOXYDABLE SEULEMENT	19	SEL. REC.	,120	07170-06805	,126	+,005	,125	07170-06825	,132	07170-06875
	20	SEL. REC.	,120	07170-07805	,126	+,005	,125	07170-07825	,132	07170-07875
3/16" BRIV ALLIAGE D'ALUMINIUM, LAITON, ACIER	21	SEL. REC.	,141	07150-06016	,157	+,005	,146	07150-06116	,164	07170-06876
	22	SEL. REC.	,141	07150-07016	,157	+,005	,146	07150-07116	,164	07170-07876
3/16" BRIV ACIER INOXYDABLE SEULEMENT	23	SEL. REC.	,153	07170-06806	,150	+,005	,158	07170-06826	,156	07170-06876
	24	SEL. REC.	,153	07170-07806	,150	+,005	,158	07170-07826	,156	07170-07876

FIXATION	REPERE	TAILLE DU TROU	2E AIGUILLE SURDIMENSIONNEE - BLEUE			TAILLE DU TROU	3E AIGUILLE SURDIMENSIONNEE - ROUGE			REFERENCE DU RESSORT
			DIAMETRE DU CONE	REFERENCE DE L'AIGUILLE	P. MAXI		DIAMETRE DU CONE	REFERENCE DE L'AIGUILLE	P. MAXI
3/32" BRIV LAITON SEULEMENT	13	+,008	,079	07150-06213	,126	-	-	-	-	07170-06873
	14	+,008	,079	07150-06213	,126	-	-	-	-	07170-06903
1/8" BRIV ALLIAGE D'ALUMINIUM, LAITON, ACIER	15	+,010	,102	07271-06614	,133	-	-	-	-	07150-06814
	16	+,010	,102	07271-07614	,133	-	-	-	-	07150-07814
5/32" BRIV ALLIAGE D'ALUMINIUM, LAITON, ACIER	17	+,010	,120	07150-06215	,149	-	-	-	-	07170-06875
	18	+,010	,120	07150-07215	,149	-	-	-	-	07170-07875
5/32" BRIV ACIER INOXYDABLE SEULEMENT	19	-	-	-	-	-	-	-	-	-
	20	-	-	-	-	-	-	-	-	-
3/16" BRIV ALLIAGE D'ALUMINIUM, LAITON, ACIER	21	+,010	,151	07150-06216	,170	+,012	,153	07150-06316	,173	07170-06876
	22	+,010	,151	07150-07216	,170	+,012	,153	07150-07316	,173	07170-07876
3/16" BRIV ACIER INOXYDABLE SEULEMENT	23	-	-	-	-	-	-	-	-	-
	24	-	-	-	-	-	-	-	-	-

Types de cône d'aiguille et distance "P".

Les aiguilles pour Briv en acier inoxydable se reconnaissent facilement au V gravé à l'extrémité des cônes d'aiguille.

Lors de l'utilisation de nez de pose courbes, il est nécessaire de courber les aiguilles à la main pour leur donner la même courbure que le nez de pose, afin d'assurer une bonne alimentation des fixations.

BRIV
METRIQUE

FIXATION	REPERE	TAILLE DU TROU	AIGUILLE STANDARD - VERTE			TAILLE DU TROU	1E AIGUILLE SURDIMENSIONNEE - JAUNE			REFERENCE DU RESSORT
			DIAMETRE DU CONE	REFERENCE DE L'AIGUILLE	P. MAXI		DIAMETRE DU CONE	REFERENCE DE L'AIGUILLE	P. MAXI
L3/32" BRIV LAITON SEULEMENT	13	SEL. REC.	1,83	07150-06013	3,02	+,10	1,93	07150-06113	3,12	07170-06873
	14	SEL. REC.	1,83	07150-06013	3,02	+,10	1,93	07150-06113	3,12	07170-06903
1/8" BRIV ALLIAGE D'ALUMINIUM, LAITON, ACIER	15	SEL. REC.	2,34	07271-06414	3,05	+,13	2,46	07271-06514	3,20	07150-06814
	16	SEL. REC.	2,34	07271-07414	3,05	+,13	2,46	07271-07514	3,20	07150-07814
5/32" BRIV ALLIAGE D'ALUMINIUM, LAITON, ACIER	17	SEL. REC.	2,79	07150-06015	3,45	+,13	2,92	07150-06115	3,61	07170-06875
	18	SEL. REC.	2,79	07150-07015	3,45	+,13	2,92	07150-07115	3,61	07170-07875
5/32" BRIV ACIER INOXYDABLE SEULEMENT	19	SEL. REC.	3,05	07170-06805	3,20	+,13	3,18	07170-06825	3,35	07170-06875
	20	SEL. REC.	3,05	07170-07805	3,20	+,13	3,18	07170-07825	3,35	07170-07875
3/16" BRIV ALLIAGE D'ALUMINIUM, LAITON, ACIER	21	SEL. REC.	3,58	07150-06016	3,99	+,13	3,71	07150-06116	4,17	07170-06876
	22	SEL. REC.	3,58	07150-07016	3,99	+,13	3,71	07150-07116	4,17	07170-07876
3/16" BRIV ACIER INOXYDABLE SEULEMENT	23	SEL. REC.	3,89	07170-06806	3,81	+,13	4,01	07170-06826	3,96	07170-06876
	24	SEL. REC.	3,89	07170-07806	3,81	+,13	4,01	07170-07826	3,96	07170-07876

FIXATION	REPERE	TAILLE DU TROU	2E AIGUILLE SURDIMENSIONNEE - BLEUE			TAILLE DU TROU	3E AIGUILLE SURDIMENSIONNEE - ROUGE			REFERENCE DU RESSORT
			DIAMETRE DU CONE	REFERENCE DE L'AIGUILLE	P. MAXI		DIAMETRE DU CONE	REFERENCE DE L'AIGUILLE	P. MAXI
L3/32" BRIV LAITON SEULEMENT	13	+,20	2,01	07150-06213	3,20	-	-	-	-	07170-06873
	14	+,20	2,01	07150-06213	3,20	-	-	-	-	07170-06903
1/8" BRIV ALLIAGE D'ALUMINIUM, LAITON, ACIER	15	+,25	2,59	07271-06614	3,38	-	-	-	-	07150-06814
	16	+,25	2,59	07271-07614	3,38	-	-	-	-	07150-07814
5/32" BRIV ALLIAGE D'ALUMINIUM, LAITON, ACIER	17	+,25	3,05	07150-06215	3,78	-	-	-	-	07170-06875
	18	+,25	3,05	07150-07215	3,78	-	-	-	-	07170-07875
5/32" BRIV ACIER INOXYDABLE SEULEMENT	19	-	-	-	-	-	-	-	-	-
	20	-	-	-	-	-	-	-	-	-
3/16" BRIV ALLIAGE D'ALUMINIUM, LAITON, ACIER	21	+,25	3,84	07150-06216	4,32	+,30	+,30	07150-06316	4,39	07170-06876
	22	+,25	3,84	07150-07216	4,32	+,30	+,30	07150-07316	4,39	07170-07876
3/16" BRIV ACIER INOXYDABLE SEULEMENT	23	-	-	-	-	-	-	-	-	-
	24	-	-	-	-	-	-	-	-	-

AVLUG, AVSERT, AVTRONIC ET RIVSCREW

Pour désir l'aiguille et son ressort, suivre les instructions ci-dessous.

MESURES ANGLAISES

FIXATION	REPERE	TAILLE DU TROU	AIGUILLE STANDARD - VERTE			TAILLE DU TROU	1E AIGUILLE SURDIMENSIONNEE - JAUNE			REFERENCE DU RESSORT
			DIAMETRE DU CONE	REFERENCE DE L'AIGUILLE	P. MAXI		DIAMETRE DU CONE	REFERENCE DE L'AIGUILLE	P. MAXI
3/32" AVLUG	25	SEL. REC.	,076	07150-06603	,353	+.005	,081	07150-06703	,478	07150-06803
	26	SEL. REC.	,076	07150-07603	,353	+.003	,079	07150-07703	,368	07150-07803
1/8" AVLUG	27	SEL. REC.	,098	07150-06604	,593	-	-	-	-	07150-06804
	28	SEL. REC.	,098	07150-07604	,593	-	-	-	-	07150-07804
2,5mm, 4-40 UNC AVSERT	29	SEL. REC.	,0725	07150-06003	,145	-	-	-	-	07150-06803
3,0mm, 6-32 UNC AVSERT	30	SEL. REC.	,088	07150-06004	,185	-	-	-	-	07150-06804
2,5mm AVTRONIC	31	SEL. REC.	,070	07170-06025	,140	+,003	,073	07170-06125	,140	07150-06803
	32	SEL. REC.	,070	07170-07025	,140	+,003	,073	07170-07125	,140	07150-07803
2,8mm AVTRONIC	33	SEL. REC.	,079	07170-06028	,150	+,003	,082	07170-06128	,150	07170-06528
	34	SEL. REC.	,079	07170-06028	,150	+,003	,082	07170-06128	,150	07170-06873
	35	SEL. REC.	,079	07170-07028	,150	+,003	,082	07170-07128	,150	07170-07528
3,0mm RIVSCREW	36	SEL. REC.	*,065	07271-06030	,127	-	-	-	-	07271-06630
3,5mm RIVSCREW	37	SEL. REC.	*,0825	07271-06035	,132	-	-	-	-	07271-06635
4,0mm RIVSCREW	38	SEL. REC.	*,103	07271-06140	,150	-	-	-	-	07271-06640

• ces dimensions s'entendant entre meplats

FIXATION	REPERE	TAILLE DU TROU	2E AIGUILLE SURDIMENSIONNEE - BLEUE			TAILLE DU TROU	3E AIGUILLE SURDIMENSIONNEE - ROUGE			REFERENCE DU RESSORT
			DIAMETRE DU CONE	REFERENCE DE L'AIGUILLE	P. MAXI		DIAMETRE DU CONE	REFERENCE DE L'AIGUILLE	P. MAXI
3/32" AVLUG	25	-	-	-	-	-	-	-	-	-
	26	-	-	-	-	-	-	-	-	-
1/8" AVLUG	27	-	-	-	-	-	-	-	-	-
	28	-	-	-	-	-	-	-	-	-
2,5mm, 4-40 UNC AVSERT	29	-	-	-	-	-	-	-	-	-
3,0mm, 6-32 UNC AVSERT	30	-	-	-	-	-	-	-	-	-
2,5mm AVTRONIC	31	+,006	,076	07170-06225	,140	-	-	-	-	07150-06803
	32	+,006	,076	07170-07225	,140	-	-	-	-	07150-07803
2,8mm AVTRONIC	33	+,006	,085	07170-06228	,150	-	-	-	-	07170-06528
	34	+,006	,085	07170-06228	,150	-	-	-	-	07170-06873
	35	+,006	,085	07170-07228	,150	-	-	-	-	07170-07528
3,0mm RIVSCREW	36	-	-	-	-	-	-	-	-	-
3,5mm RIVSCREW	37	-	-	-	-	-	-	-	-	-
4,0mm RIVSCREW	38	-	-	-	-	-	-	-	-	-
FIXATION	REPERE	TAILLE DU TROU	AIGUILLE STANDARD - VERTE			TAILLE DU TROU	1E AIGUILLE SURDIMENSIONNEE - JAUNE			REFERENCE DU RESSORT
			DIAMETRE DU CONE	REFERENCE DE L'AIGUILLE	P. MAXI		DIAMETRE DU CONE	REFERENCE DE L'AIGUILLE	P. MAXI
3/32" AVLUG	1	SEL. REC.	1,93	07150-06603	8,97	+,10	2,06	07150-06703	12,14	07150-06803
	2	SEL. REC.	1,93	07150-07603	8,97	+,10	2,01	07150-07703	9,35	07150-07803
1/8" AVLUG	3	SEL. REC.	2,49	07150-06604	15,06	-	-	-	-	07150-06804
	4	SEL. REC.	2,49	07150-07604	15,06	-	-	-	-	07150-07804
2,5mm, 4-40 UNC AVSERT	5	SEL. REC.	1,84	07150-06003	3,68	-	-	-	-	07150-06803
3,0mm, 6-32 UNC AVSERT	6	SEL. REC.	2,24	07150-06004	4,70	-	-	-	-	07150-06804
2,5mm AVTRONIC	7	SEL. REC.	1,78	07170-06025	3,56	+,07	1,85	07170-06125	3,56	07150-06803
	8	SEL. REC.	1,78	07170-07025	3,56	+,07	1,85	07170-07125	3,56	07150-07803
2,8mm AVTRONIC	9	SEL. REC.	2,01	07170-06028	3,81	+,07	2,08	07170-06128	3,81	07170-06528
	10	SEL. REC.	2,01	07170-06028	3,81	+,07	2,08	07170-06128	3,81	07170-06873
	11	SEL. REC.	2,01	07170-07028	3,81	+,07	2,08	07170-07128	3,81	07170-07528
3,0mm RIVSCREW	12	SEL. REC.	* 1,65	07271-06030	3,23	-	-	-	-	07271-06630
3,5mm RIVSCREW	13	SEL. REC.	* 2,10	07271-06035	3,35	-	-	-	-	07271-06635
4,0mm RIVSCREW	14	SEL. REC.	* 2,62	07271-06140	3,81	-	-	-	-	07271-06640

ces dimensions s'entendant entre meplats

FIXATION	REPERE	TAILLE DU TROU	2E AIGUILLE SURDIMENSIONNEE - BLEUE			TAILLE DU TROU	3E AIGUILLE SURDIMENSIONNEE - ROUGE			REFERENCE DU RESSORT
			DIAMETRE DU CONE	REFERENCE DE L'AIGUILLE	P. MAXI		DIAMETRE DU CONE	REFERENCE DE L'AIGUILLE	P. MAXI
3/32" AVLUG	1	-	-	-	-	-	-	-	-	-
	2	-	-	-	-	-	-	-	-	-
1/8" AVLUG	3	-	-	-	-	-	-	-	-	-
	4	-	-	-	-	-	-	-	-	-
2,5mm, 4-40 UNC AVSERT	5	-	-	-	-	-	-	-	-	-
3,0mm, 6-32 UNC AVSERT	6	-	-	-	-	-	-	-	-	-
2,5mm AVTRONIC	7	+,15	1,93	07170-06225	3,56	-	-	-	-	07150-06803
	8	+,15	1,93	07170-07225	3,56	-	-	-	-	07150-07803
2,8mm AVTRONIC	9	+,15	2,16	07170-06228	3,81	-	-	-	-	07170-06528
	10	+,15	2,16	07170-06228	3,81	-	-	-	-	07170-06873
	11	+,15	2,16	07170-07228	3,81	-	-	-	-	07170-07528
3,0mm RIVSCREW	12	-	-	-	-	-	-	-	-	-
3,5mm RIVSCREW	13	-	-	-	-	-	-	-	-	-
4,0mm RIVSCREW	14	-	-	-	-	-	-	-	-	-

L'entretien doit être effectué de façon régulière, et une révision approfondie doit avoir lieu chaque année ou tous les 500.000 cycles minimum.

IMPORTANT

ll apponti t l'empoyeur de faire en sorte que les instructions de maintenance des outils soient confiees aux personnes competentes. L'opérateur ne doit pas etre implique dans la maintenance ou la réparation de I'outil, a moins qu'il n'ait reçu la formation appropriée.

CHAQUE JOUR

Chaque jour, avant d'utiliser l'outil, ou lors de sa première mise en service, verser quelques gouttes d'une huel de lubrification propre dans l'arrivee d'air de l'outil, si l'alimentation pneumatique ne compeote pas d'huileur. Si I'util est utilisé de façon continue, débrancher le flexible de l'alimentation pneumatique, et lubrifier I'util toutes les deux ou trois heures.
Rechercher les fuites d'air. Les flexibles et raccords endommagés doivent être replacés par des neufs.
S'il n'y a pas de filtrer sur le régulateur de pression, purger la conduite d'air pour la débarrasser de toute accumulation de saletés ou d'eau avant de raccorder le flexible à l'outil. Si un filtré est monté, le purger.
Vérifier que l'équipement de pose monté est le bon.
Vérifier régulièrement les aiguilles en recherchant les traces d'usure ou de dommages, et en tenant le compte du nombre de poses (voir les instructions de sécurité, pages 2 et 3).

CHAQUE SEMAINE

Déposer, inspector, nettoyer et graisser la mâchoire d'aiguille (voir "ensemble mâchoire d'aiguille" de la partie Maintenance, page 23).

La graisse peut etre commande separation. Sa reference est indiquee dans le kit d'entretien, sur la page opposee.

GRAISSE AU BISULFURE DEMOLYBDENE EP 3753 INFORMATIONS DE SECURITE

PREMIERS SECOURSPEAU: cette graissre résistant parfaitement à l'eau, lameilleure façon de l'éliminer est d'employer un émulfsieurapprovéd pour usage cutané.INGESTION: faire boire au patient 30 ml de lait demagnésie, de préférence dans une tasse de lait.YEUX: irritante, mais sans danger. Rincer à l'eau et faireappel à un médecin ENVIRONNEMENTRacler les dépôts. Les brûler ou les mettre en décharge surun site approvéd.

INCENDIE:POINT ECLAIR: supérieur à 220°C.Non classé comme inflammable.Agents d'extinction appropriés : CO2, Halon ou jet d'eau, siappliqué par une personne qualifiée.MANUTENTIONUtiliser une crème protectrice ou des gants résistant àl'huile.STOCKAGEA l'écart de la chaleur et des agents oxydants.

Pour toute opération d'entretien, nous recommendons l'emploi du kit d'entretien ci-dessous (réference 07900-04980), livre dans sa propre mallette plastique.

KIT D'ENTRETIEN

Référence des composants	DESCRIPTION	Quantité	Référence des composants	DESCRIPTION	Quantité
07900-00009	CLE ALLEN DE 3/32 DE POUCE	1	07900-00203	CLE DYNAMOMETRIQUE	1
07900-00013	CLE ALLEN DE 1/8 DE POUCE	1	07900-00204	ENSEMBLE ADAPTATEUR D'ECROU DE CANON	1
07900-00157	PINCE A CIRCLIPS	1	07900-00206	OUTIL D'ASSEMBLAGE DU CYLINDRE	1
07900-00092	CLE DE 7/8 X 3/4 DE POUCE	2	07900-00238	CLE DE 7/16 X 3/8 DE POUCE	1
07900-00158	CHASSE-GOUPILLE	1	07900-00181	CLE POUR BAGUE DE BLOCAGE	1
07900-00201	CLE ALLEN DE 0,05 POUCE	1	07992-00020	GRAISSE AU BISULFURE DE MOLYBDÈNE EP 3753	1

MAINTENANCE

Tous les 500.000 cycles, ainsi qu'aux périodes recommendées, l'util doit être entièrement démontré, et les composants usés ou endommages doivent être replacés. Tous les joints plats et toriques doivent être changés, avec lubrification à laGRAisse au bisulfure de molybdène EP 3753 avant remontage.

IMPORTANT

Les instructions de sécurité figurent pages 2 et 3.

Il apparient à l'employeur de faire en sorte que les instructions de maintenance des outils soient confiées aux personnes compétentes. L'opérateur ne doit pas être impliqué dans la maintenance ou la réparation de l'outil, à moins qu'il n'ait reçu la formation appropriée.

Sauf indication contraire, l'alimentation pneumatique doit etre debranchee avant toute operation d'entretien ou de demontage.

Il est recommandé d'effectuer tout démontage dans de bonnes conditions de propriété.

Les nombres d' éléments en caractères gras correspondant aux parties assemblage général et liste des pieces des pages 25 et 26.

Avant de démonter l'outil, il est nécessaire d'enlever l'équipement de pose.

Pour l'entretien compte de l'outil, nous conseillons de proceder par demontage des sous-ensembles dans l'ordre indiqué ci-dessous, en commençant soit par l'ensemble poignée, soit par l'ensemble collecteur, selon le modele.

ENSEMBLE POIGNEE (modèles 07271 et 07274)

Pour déposer l'ensemble poignée 56, enlever le coussin 57 pour acceder aux vis 36.
Enlever les six (modèle 07271) ou les quatre (modèle 07274) vis 36.
Enlever l'ensemble poignée 56.
Enlever la valve de gachette en devissant le regleur 50 et en degageant par le haut le bouton 49.
Extraire la tige de valve 43, le ressort 46, la rondelle de tige de valve 51 et le joint de tige 47.
La valve est conque pour ne nécessiter qu'un entretien minimum pendant la durée de vie de l'outil. Ne la démonter qu'en cas d'absolue nécessité.
Si c'est le cas, dévisser la vis de retenue 44, etsterolreissort45,lejointtorique48etla bille42.
Au remontage, lubrifier les alésages à laGRAisse au bisulfure de molybdène EP 3753.
Lors du remontage, remetre en place la vis 44 en appliquant un adhesif anaerobie a faible resistance (par exemple Permabond A121 ou A137). L'adhesif doit etre etale sous la tete de la vis de retenue 44, et sur une longueur d'environ 3mm le long du filtag.
Toujours monter un coussin autocollant 57 neuf.
Terminer le remontage dans l'ordre inverse du démontage.

• indique des éléments faisant partie du kit d'entretien. Voir la liste complète ci-dessus.

ENSEMBLE MACHOIRE D'AIGUILLE

Dévisser la bague de blocage avec la clé spéciale fournie avec l'outil, et extraire l'ensemble cylindre de machoire d'aiguille.
En notant l'orientation de chaque piece, enlever le joint 19, l'entretoise du carter de mâchoire 2, le carter de mâchoire 10, le dessort 8 et le manchon élastique en caoutchouc 4.
A l'aide de la pince à circlips, enlever le circlip interne 3.
Retourner le cylindre de mâchoire d'àiguille et le secouer pour faire tomber les mâchoires d'àiguille 9.
Introduire le crochet de la clé pour bague de blocage dans la fente de mâchoire de l'ensemble barillet de mâchoires et piston 6, et tirer vers l'avant l'ensemble barillet de mâchoires et piston 6.
Avec une clé Allen, enlever la vis 18 située à l'arrière de l'ensemble barillet de mâchoires et piston 6 tout en maintainant le barillet avec une barre introduite dans la fente de mâchoire du barillet.
Nettoyer le trou du barillet avec un foret de 4,7 mm (3/16 de pouce) de diametre.
Remetre en place la vis 18 en appliquant un produit d'etanchete non durcissant (par exemple Hermatte rouge).
Nettoyer et examiner les machoires d'aiguille 9. Les changer si elles sont uses ou endommagées.
Nettoyer et examiner l'ensemble cylindre de machoire d'aiguille 7 en recherchant les traces de rayures sur l'alage, d'usage de la gorge du circlip, ou de colmatage des passages d'air.
Nettoyer le carter de machoire 10, examiner le chanfrein interieur en recherchant les traces d'usure, et vérifier que le trou de mise à l'atmosphère est dégagé.
Vérifier que la longueur sans charge du ressort 8 est de 38~mm (1,5 de pouce).
Changer le manchon élastique en caoutchouc 4 s'il est endommagé.
Graisser les mâchoires d'àiguille 9, l'ensemble barillet et piston 6 et l'ensemble cylindre de mâchoire d'àiguille 7 à laGRAISSÉ au bisulfure de molybdène EP 3753.
Terminer le remontage dans l'ordre inverse du démontage.

BAGUES D'APPUI

Pour vérifier l'etat des bagues d'appui 24, enlever l'ensemble machoire d'aiguille 7 de la façon décrite ci-dessus.
Desserrer la vis sans tête 25 de l'écrou de canon 23.
Dévisser l'écrou de canon 23 à l'aide de deux clés*.
Enlever l'entretoise 13 et le collier d'espacement 39, et pousser vers l'avant le canon 59.
Retirer les rondelles de butee 12, la bague d'appui 24 et le butoir 15.
Pour remonter, introduire le butoir 15, la bague d'appui 24 et les rondelles de butee 12. (ll est impereatif de monter ces pieces dans le bon ordre.) Au remontage, I'ecrou du canon DOIT etre sere a la cle dynamometrique, au couple de 20 m.N. (15 lbf/ft), a l'aide de I'adaptateur fourni dans le kit d'entretien.
Terminer le remontage dans l'ordre inverse du démontage.

VALVE DE MACHOIRE D'AIGUILLE (VALVE LATERALE) - (modèles 07271 et 07274)

Extraire avec précaution le bouton 54 et-retirer le tiroir 52.
Nettoyer et examiner les joints toriques en recherchant les traces d'usure ou de dommages.
Lubrifier l'alésage de la valve à laGRAISE au bisulfure de molybdène EP 3753.
Remonter dans l'ordre inverse du démontage.

ENSEMBLE CYLINDRE PNEUMATIQUE

L'ensemble cylindre pneumatique ne pose généralement aucun problème, et n'a pas besoin d'entretien pendant de longues périodes.
S'il est nécessaire de démonter l'ensemble cylindre pneumatique, on devra disposer de l'outil reference 07900-00206.
Il y a trois pistons sur les modèles 07271, et seulement deux sur le modele 07274.
Pour démonter l'ensemble cylindre pneumatique, enlever l'ensemble poignée 56 ou le collecteur 69 selon le cas.
Enlever l'ensemble curseur 21 en introduisant par l'avant une aiguille dans le canon 59 jusqu'à ce qu'elle s'engage dans le curseur. Extraire ensemble l'aiguille et le curseur.
Enlever l'ensemble arrirée 7 de la façon precedement décrite.
Extraire le douille guide 17.
Faire glisser vers l'extérieur le manchon plastique 60 ou 65, en l'aidant a franchir la vis percée 41.
Enlever la vis 25 et enlever l'écrou de canon 23.
Faire sortir le canon 59, le collier d'espacement 39, l'entretoise 13, le butoir 15, la bague d'appui 24 et les rondelles de butee 12.
Dévisser les vis arrête 36, 29 et 14 en notamment leurs positions.
Sur les modèles 07271, enlever la vis percée 41, puis le capuchon d'extrémité 40.
Enlever la coupelle d'etanchéité 30, la membrane d'etanchéité du piston 31, la membrane du piston 32, et le deuxième collier d'espacement 39, en notamment la position de chaque piece.
Sur les modèles 07271, démonter le membrane d'étanchéité 32, deux des vis 29, et extraire les deux autres pistons et le troisième collier d'espacement.
Introduire l'outil pour ensemble cylindre de façon a ce qu'il s'engage dans la membrane avant, la tige depassant a travers l'avant de l'outil, et serrer légèrement avec un écrou et une rondelle afin de maintainir la membrane contre l'effort du ressort pendant que l'on retire le reste des vis 29.
Mesurer la longueur sans charge du ressort. Elle doit etre de 139,5 mm (5,5 de pouce). Le replacier s'il est endommagé.
Remonter en suivant la procEDURE ci-dessous :
Monter sur l'outil d'assemblage l'ensemble membrane d'etanchete 33, l'entretoise de piston 16, la membrane de piston 32, la coupelle d'etanchete et la membrane de piston 31 avec le ressort 22, et l'introduire dans le cylindre.
Tirer l'ensemble membrane d'etanchete 33 en place avec I'ecrou, et faire tournar a I'aide d'un levier pour aligner les trous des vis.
Positionner les quatre vis 29 dans la membrane et serrer à fond les deux vis 29 supérieures.
Enlever l'outil d'assemblage et serrer les deux vis 36 inférieures.
Graisser et remetre en place le collier d'espacement 39 et le canon 59.
Graisser et monter l'ensemble piston suivant sur le canon 59, et le pousser avec précaution dans la deuxième membrane de cylindre, en le faisant tourner en place avec l'outil d'assemblage.
Placer les deux vis 29 supérieures, et installer le deuxième collier d'espacement 39.
Sur le modele 07274, remetre le capuchon 40.
Sur les modeles 07271 et 07273, remetre en place le dernier piston et le capuchon d'extremite 40.
Monter les bagues d'appui 24, le butoir 15, le collier d'espacement 39, l'entretoise 13 et l'écrou de canon 23. Ce dernier DOIT impératifement est réré à la clé dynamométrique, avec adaptateur, au couple de 20 m.N.
■ Bloquer l'écrou de canon 23 avec la vis 25.
Remetre en place le manchon 60 ou 65, l'ensemble cylindre de machoire d'aiguille 7, l'ensemble poignee 56 ou le collecteur 69 selon le cas.
Nettoyer et huiier le curseur 21, et vérifier saonne orientation en le remontant dans l'avant du canon 59. En cas de mauvais montage, suive la procedure indiquee page 11.

IMPORTANT

Pratiquer sur l'outil les vérifications et opérations correspondant à l'entretien journalier et hebdomadaire.

ASSEMBLAGE GENERAL DES OUTILS DE BASE 07271-00200/07274-00200

LISTE DES PIECES COMMUNES AUX OUTILS DE BASE 07271-00200 / 07274-00200

Repère	Référence	DESCRIPTION	Qté	Rechange
21	07271-01100	CURSEUR	1	-
22	07150-00303	RESSORT	1	-
23	07271-00317	ECROU DE CANON	1	-
24	07271-00314	BAGUE D'APPUI	1	-
25	07001-00243	VIS	1	-
26	07005-00041	RACCORD	1	-
27	07900-00354	ETIQUEtte DE SECURITE	1	NON MONTRE
28	07900-00361	MANUEL D'INSTRUCTIONS DE L'OUTIL	1	NON MONTRE

LISTE DES PIECES (SUITE) 07271-00200					LISTE DES PIECES (SUITE) 07274-00200
Repère	Référence	DESCRIPTION	Qté	Rechange	Repère	Référence	DESCRIPTION	Qté	Rechange
29	07001-00145	VIS	6	-	29	07001-00145	VIS	4	-
30	07150-00315	COUPELE D'ETANCHÉITE	3	-	30	07150-00315	COUPELE D'ETANCHÉITE	2	-
31	07271-00304	MEMBRANE D'ETANCHÉITE DE PISTON	3	-	31	07271-00304	MEMBRANE D'ETANCHÉITE DE PISTON	2	-
32	07271-00306	MEMBRANE DE PISTON	3	-	32	07271-00306	MEMBRANE DE PISTON	2	-
33	07271-00400	MEMBRANE D'ETANCHÉITE	2	-	33	07271-00400	MEMBRANE D'ETANCHÉITE	1	-
34	07271-00322	JOINT	4	-	34	07271-00322	JOINT	3	-
35	07005-00015	RONDELLÉ D'ETANCHÉITE	1	-	35	07005-00015	RONDELLÉ D'ETANCHÉITE	1	-
36	07001-00264	VIS	6	-	36	07001-00264	VIS	4	-
37	07271-00604	RESSORT	1	-	37	07271-00604	RESSORT	1	-
38	03219-00700	BILLE	1	-	38	03219-00700	BILLE	1	-
39	07271-00307	COLLIER D'ESPACEMENT	3	-	39	07271-00307	COLLIER D'ESPACEMENT	2	-
40	07271-00500	CAPUCHON D'EXTREMITE	1	-	40	07271-00500	CAPUCHON D'EXTREMITE	1	-
41	07271-00321	VIS PERCEE	1	-	41	07271-00321	VIS PERCEE	1	-
42	07007-00457	BILLE	1	-	42	07007-00457	BILLE	1	-
43	07150-00703	TIGE DE VALVE	1	-	43	07150-00703	TIGE DE VALVE	1	-
44	07150-00704	VIS	1	-	44	07150-00704	VIS	1	-
45	07150-00706	RESSORT	1	-	45	07150-00706	RESSORT	1	-
46	07150-00707	RESSORT	1	-	46	07150-00707	RESSORT	1	-
47	07150-00708	JOINT DE TIGE	1	-	47	07150-00708	JOINT DE TIGE	1	-
48	07003-00042	JOINT TORIQUE	1	-	48	07003-00042	JOINT TORIQUE	1	-
49	07150-00710	BOUTON	1	-	49	07150-00710	BOUTON	1	-
50	07150-00711	REGLEUR	1	-	50	07150-00711	REGLEUR	1	-
51	07150-00712	RONDELLÉ	1	-	51	07150-00712	RONDELLÉ	1	-
52	07271-00506	TIROIR	1	-	52	07271-00506	TIROIR	1	-
53	07004-00058	RONDELLÉ CHROMEE	1	-	53	07004-00058	RONDELLÉ CHROMEE	1	-
54	07004-00059	RONDELLÉ NOIRE	1	-	54	07004-00059	RONDELLÉ NOIRE	1	-
55	07003-00046	JOINT TORIQUE	3	-	55	07003-00046	JOINT TORIQUE	3	-
56	07271-03600	ENSEMBLE POIGNEE	1	-	56	07274-00800	ENSEMBLE POIGNEE	1	-
57	07271-00204	COUSSIN	1	-	57	07274-00204	COUSSIN	1	-
58	07271-00316	CYLINDRE	1	-	58	07274-01100	CYLINDRE	1	-
59	07271-01301	CANON	1	-	59	07274-00401	CANON	1	-
60	07271-00320	MANCHON	1	-	60	07274-00304	MANCHON	1	-
61	07271-01700	POIGNEE	1	-	61	07274-00900	POIGNEE	1	-

SYMPTOME	CAUSE POSSIBLE	REMEDE
L'outil ne parvientpas àposer lesfixations	→ Faible pression d'air→ Manque de lubrification→ Force de mandrinage excessive→ Mâchoires usées ou brisées→ Mâchoire d'aiguille désactivée	→ Augmenter la pression d'air→ Lubrifier l'outil et son orifice d'entrée d'air→ Vérifier la prise de la fixation et la taille du trou de l'application→ Vérifier la taille de l'aiguille→ Changer les mâchoires→ Activer la mâchoire d'aiguille
"Echappement del'aiguille": lesmâchoires nésaisissant pasl'aiguille	→ Mâchoires usées ou sales→ Pression ou débit d'air insuffisants→ L'interrupteur de serrage mâchoires ne fonctionne pas→ Valve de protection défectueuse→ Fuite d'air à la mâchoire d'aiguille→ Aiguille cassée et n'atteignant pas la mâchoire d'aiguille	→ Nettoyer ou changer selon le cas→ Augmenter la pression ou le débit d'air→ Changer l'interrupteur→ Renvoyer la protection en réparation→ Changer le joint torique du piston 6→ Changer l'aiguille
Les mâchoires nlachent pas l'aiguille	→ Mâchoires ou carter de mâchoires sales→ Valve / protection ou interrupteur de mâchoire d'aiguille défectueux	→ Nettoyer ou lubrifier→ Réparer ou changer selon le cas
Défaut d'introductions des fixations dans lesnez de pose	→ Mâchoire d'aiguille non activée→ Mâchoire d'aiguille usée→ Mauvaise orientation du%Hurier→ Mauvais type de nez de pose→ Ressort de l'aiguille manquant→ Mauvais jeu entre tête de fixation et nez de poseau chargement→Curseur grippé→Faiblesse du ressort extérieur entourant le%Hurier→ Le ressort de l'aiguille n'est pas le bon	→ Activer la mâchoire d'aiguille→ Changer la mâchoire d'aiguille→ Remonter en respectant l'orientation→ Monter lesbons nez de pose→ Monter le ressort de l'aiguille→ Régler le jeu entre 1,5 et 3 mmVoir "Chargement de l'outil",page 8→ Nettoyer et huiler le%Hurier
Usure excessive de lamâchoire d'aiguille	→ Force de mandrinage excessive→ Chocs excessifs passant par l'aiguille	→ Vérifier la taille du trou et l'épaissur de l'application, et la capacité de prise des fixations→ Vérifier le nombre de rondelles de butée
Introduction dedoisieurs fixationsà la fois	→ Echappement de l'aiguille→ Mauvais jeu entre tête de fixation et nez de poseau chargement	→ Mèmes vérifications que pour "Echappement de l'aiguille",page 2→ Régler le jeu entre 1,5 et 3 mmVoir "Chargement de l'outil",page 8

Systèmes industriels de fixation et d'assemblage

Déclaration de conformité

Nous soussignés, Avdel UK Limited, Watchmead Industrial Estate, Welwyn Garden City, Herts, AL7 1LY déclarons, sous notre seule responsabilité, que le produit

Type 0727

N^ de série

correspondant à la présente déclaration est en conformité avec les normes ou autres documents normatifs suivants :

EN292 parties 1 et 2

ISO 8662, partie 1

ISO 3744

ISO PREN792, partie 14

suivant les dispositions de la directive sur les machines 98/37/EC

Welwyn Garden City - date d'émission

A. Seewraj

33 bis, rue des Ardennes

BP4

75921 Paris Cedex 19

Tel: [phone]

Fax: [phone]

Email: [e-mail]

GERMANY
