Type de produit	Systeme de lavage industriel
Marque	Electrolux Laundry Systems
Modele	WS4-WSB4350H
Capacite maximale	25 kg (250), 35 kg (350), 50 kg (500), 65 kg (650) selon configuration
Volume du tambour	250 L (modele 250) a 650 L (modele 650)
Diametre du tambour	770 mm
Vitesse d'essorage	910 tr/min (facteur G 350)
Possibilites de chauffage	Electrique (18-54 kW selon capacite), vapeur, gaz (136500 Btu/h)
Programmateur	Microprocesseur Clarus Control, 9 programmes predefinis, jusqu'a 192 programmes personnalises
Distribution de lessive	5 compartiments pour alimentation manuelle ou couplage a un distributeur automatique externe
Variation de vitesse	Par convertisseur de frequence
Construction	Suspendue, ne necessite pas de fondations speciales
Alimentation electrique	400-415 V 3 AC 50 Hz (autres tensions disponibles)
Consommation d'eau (programme Normal 60°C)	De 340 L (modele 250) a 977 L (modele 650)
Consommation d'energie (moteur+chauffage)	De 6 kWh (250 electrique) a 21 kWh (650 electrique)
Raccordement eau	4 vannes d'admission DN20, pression 50-300 kPa, debit 70 L/min a 250 kPa
Vidange	Vanne de vidange diametre 75 mm, debit 240 L/min
Connexion vapeur	Vanne DN20, pression 300-600 kPa
Dimensions (L x P x H)	1045 x 980 x 1610 mm (modele 250) a 2000 x 980 x 1610 mm (modele 650)
Poids net	De 670 kg (modele 250) a 1080 kg (modele 650)
Niveau sonore	73 dB(A)
Options disponibles	Cellules de pesage, carrosserie inox pour salle blanche, chauffage vapeur indirecte

FOIRE AUX QUESTIONS - WS4-WSB4350H ELECTROLUX LAUNDRY SYSTEMS

Quelle est la capacite de lavage du modele WS4-WSB4350H ?

Le WS4-WSB4350H est disponible en plusieurs capacites : 25 kg, 35 kg, 50 kg et 65 kg selon la configuration choisie. Consultez la plaque signaletique pour identifier votre modele.

Quels types de chauffage sont disponibles ?

Ce systeme peut etre equipe de chauffage electrique, vapeur, gaz ou fluide thermique. Les puissances varient de 18 a 54 kW pour l'electrique et 136500 Btu/h pour le gaz.

Comment programmer les cycles de lavage ?

Le programmateur a microprocesseur Clarus Control offre 9 programmes predefinis et la possibilite de creer jusqu'a 192 programmes personnalises via l'interface utilisateur.

Quelles sont les dimensions de l'appareil ?

Les dimensions varient selon la capacite : largeur de 1045 a 2000 mm, profondeur de 980 mm, hauteur de 1610 mm. Consultez le tableau des caracteristiques pour votre modele.

Quelle est la consommation d'eau par cycle ?

La consommation d'eau pour un programme Normal a 60°C avec prelavage est de 340 L (25 kg) a 977 L (65 kg), selon la capacite.

Peut-on utiliser des produits lessiviels liquides ?

Oui, le distributeur a 5 compartiments accepte les lessives liquides ou en poudre, et peut etre couple a un distributeur automatique externe via les raccords prevus.

Quelle est la vitesse d'essorage maximale ?

L'essorage atteint 910 tr/min, correspondant a un facteur G de 350, pour une excellente extraction d'eau.

Quels sont les raccordements electriques necessaires ?

L'alimentation standard est en 400-415 V triphase 50 Hz. La puissance installee varie de 21.7 A (modele 250) a 61.5 A (modele 650) pour le chauffage electrique.

L'appareil necessite-t-il des fondations speciales ?

Non, grace a sa construction suspendue, il ne necessite pas de fondations speciales. Les efforts transmis au sol sont indiques dans le manuel d'installation.

Comment entretenir le systeme de lavage ?

Un entretien regulier comprend le nettoyage des filtres, la verification des raccordements et la maintenance du programmateur. Reportez-vous a la notice pour les intervalles de service recommandes.

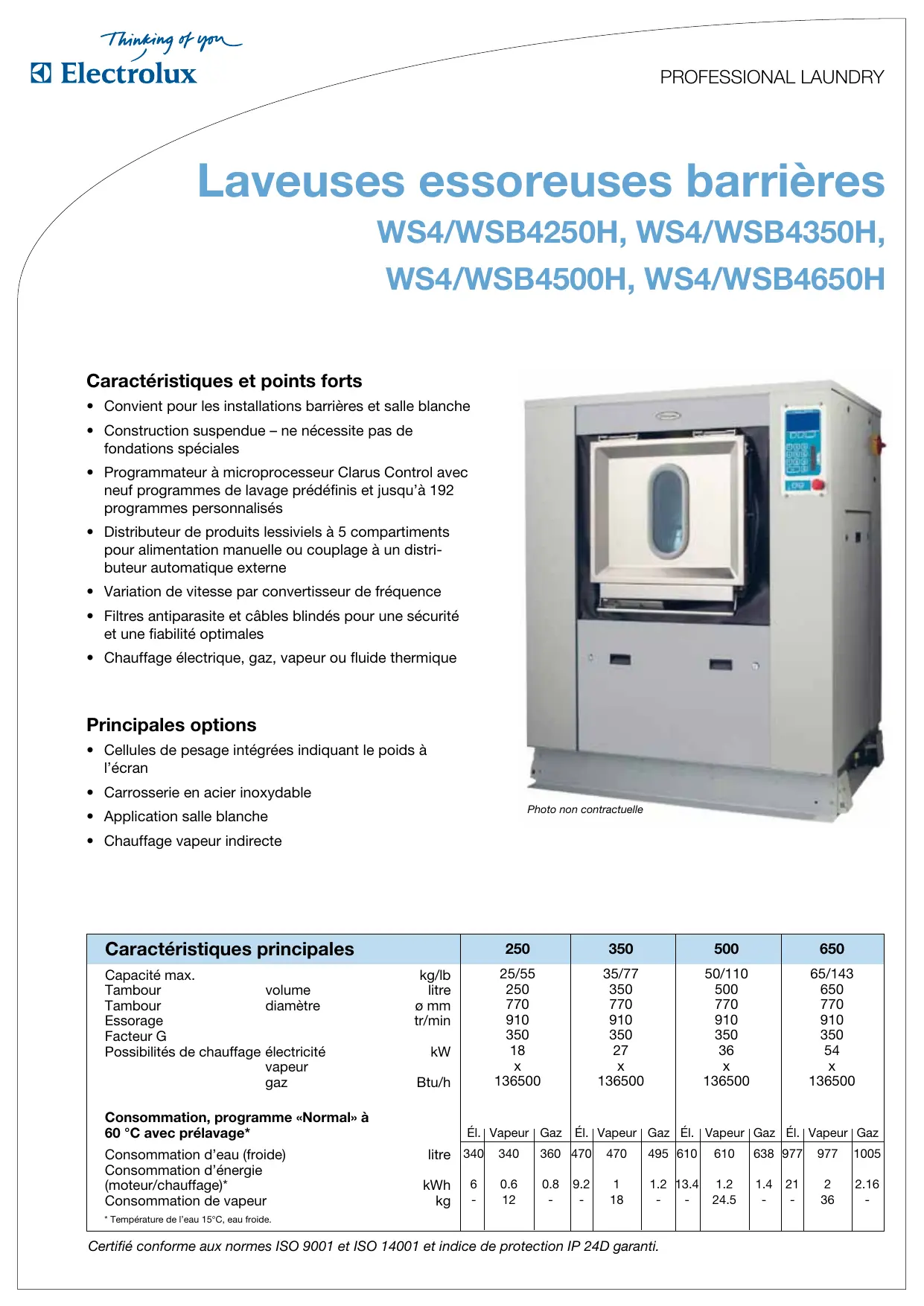

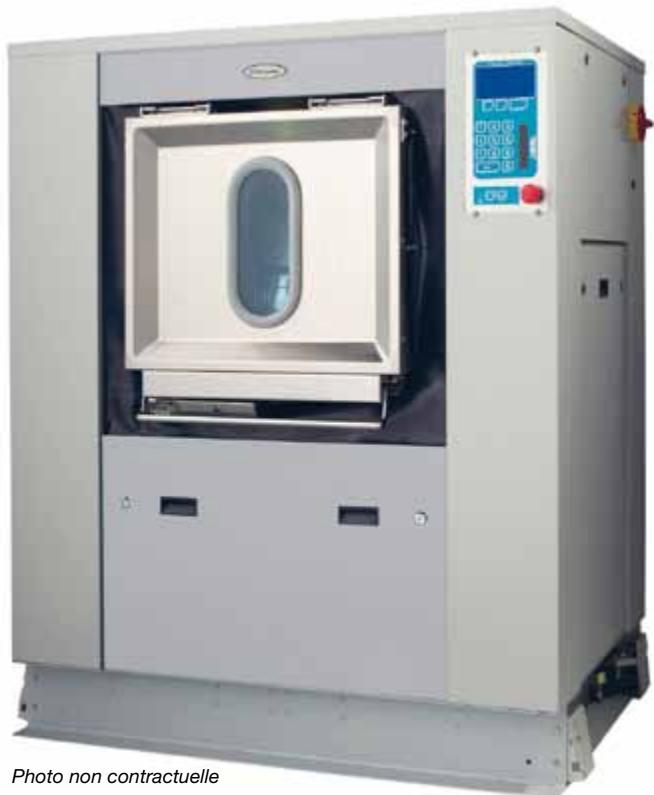

MODE D'EMPLOI WS4-WSB4350H ELECTROLUX LAUNDRY SYSTEMS

Caractéristiques et points forts

• Convient pour les installations barrières et salle blanche
• Construction suspendue - ne nécessite pas de fondations spéciales
• Programmateur à microprocesseur Clarus Control avec neuf programmes de lavage prédéfinis et jusqu'à 192 programmes personnalisés
• Distributeur de produits lessiviels à 5 compartiments pour alimentation manuelle ou couplage à un distributeur automatique externe
• Variation de vitesse par convertisseur de fréquence
• Filtres antiparasite et câbles blindés pour une sécurité et une fiabilité optimales
• Chauffage électrique, gaz, vapeur ou fluide thermique

Principales options

• Cellules de pesage intégrées indiquant le poids à l'écran
• Carrosserie en acier inoxydable Application salle blanche
• Chauffage vapeur indirecte

Caracteristique principales			250			350			500			650
Capacité max.	kg/lb		25/55			35/77			50/110			65/143
Tambour	volume	litre	250			350			500			650
Tambour	diamètre	ø mm	770			770			770			770
Essorage		tr/min	910			910			910			910
Facteur G			350			350			350			350
Possibilités de chauffage électricité	kW		18			27			36			54
vapeur			x			x			x			x
gaz	Btu/h		136500			136500			136500			136500
Consommation, programme «Normal» à 60 °C avec prélavage*
		ÉI.	Vapeur	Gaz	ÉI.	Vapeur	Gaz	ÉI.	Vapeur	Gaz	ÉI.	Vapeur	Gaz
Consommation d'eau (floide)	litre	340	340	360	470	470	495	610	610	638	977	977	1005
Consommation d'énergie (moteur/chauffage)*	kWh	6	0.6	0.8	9.2	1	1.2	13.4	1.2	1.4	21	2	2.16
Consommation de vapeur	kg	-	12	-	-	18	-	-	24.5	-	-	36	-
* Température de l'eau 15°C, eau froide.

Branchement électrique*		250	350	500	650
Chauffage TensionÉI. 400-415V 3 AC 50 Hz Vapeur 400-415V 3 AC 50 Hz ou gaz		21.7 (40)	32 (63)	42 (80)	61.5 (100)
		3.7 (16)	4.8 (16)	5.8 (16)	7.8 (16)
Raccordement d'eau, de vapeur, de gaz et d'air
Vannes d'admission d'eau	DN	20	20	20	20
Pression d'eau	kPa	50-300	50-300	50-300	50-300
Capacité à 250 kPa	l/min	70	70	70	70
Vanne de vidange	ø mm	75	75	75	75
Débit de vidange	l/min	240	240	240	240
Vanne de vapeur	DN	20	20	20	20
Pression de la vapeur	kPa	300-600	300-600	300-600	300-600
Vanne de gaz	DN	20	20	20	20
Evacuation du gaz	ø mm	125	125	125	125
Efforts au sol
Fréquence des efforts dynamiques	Hz	0.767	0.767	0.767	0.767
Force maximale transmise au sol	daN	935	1164	1547	2055
Niveau sonores
Niveau sonore aérien	dB(A)	73	73	73	73
Déperdition calorifique
% de la puissance installée, max		5	5	5	5
Emballage
net, kg	670	760	920	1080
avec caisse, kg	820	895	1090	1255
Volume emballé	m3	2.71	3.2	3.88	4.81

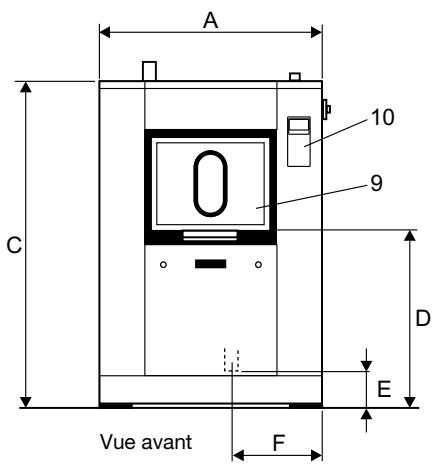

Dimensions en mm
A Largeur		1045	1285	1565	2000
B Profondeur		980	980	980	980
C Hauteur		1610	1610	1610	1610
D	870	870	870	870	870
E	190	190	190	190	190
F	440	560	700	915	915
G	200	200	200	200	200
1 Connexion électrique	7 Raccord d'alimentation en lessive liquide
2 Eau froide	8 Bac à produits
3 Eau chaude	9 Porte de chargement
4 Eau adoucie froide	10 Plastron de commande
5 Arrivée vapeur	11 Raccordement prise d'air
6 Vidange

• Autres tensions disponibles, voir manuel d'installation.

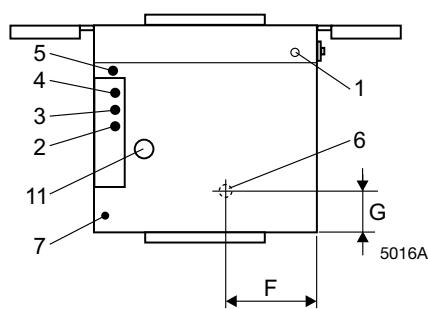

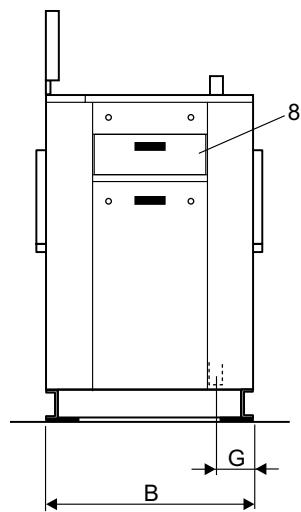

Vue de côté

Vue de dessus
