| Type de produit | Presse de repassage industriel à air comprimé |
| Marque | Electrolux Laundry Systems |
| Modèle | FPA3-D |
| Catégorie | Système de lavage industriel (presse de finition) |
| Dimensions (L x P x H) | 1450 x 1135 x 1450 mm |
| Poids net / brut (caisse) | 374 kg / 425 kg |
| Alimentation électrique standard | 380-415 V 3/3N AC 50/60 Hz, 12 kW (option 15 ou 18 kW) |
| Alimentation alternative | 208-240 V 3 AC 50/60 Hz, 10 kW |
| Pression de vapeur recommandée | 400-600 kPa |
| Consommation de vapeur | 14-25 kg/h |
| Raccordement air comprimé | Pression 800-1000 kPa, consommation 400 l/h |
| Dépression d'aspiration | 900 mm H₂O, débit 10-20 m³/h |
| Fonctions principales | Distribution uniforme de vapeur, régulateur de pression réglable, aspiration de la table, fonctionnement pneumatique, fermeture à deux boutons de sécurité, table rembourrée, tête rembourrée |
| Entretien et nettoyage | Vidange de chaudière intégrée, nettoyage régulier des filtres à air et à vapeur, vérification des joints |
| Sécurité | Fermeture à deux boutons (modèles FPA2-D/FPA3-D), protecteur de tête en option (standard sur FPA4-D) |
| Pièces détachées et réparabilité | Pièces disponibles : chaudière intégrée, ventilateur d'aspiration, compresseur, fer à vapeur, platine téflonnée, etc. |
| Informations générales | Presse professionnelle pour le repassage de vêtements, adaptée à différents tissus grâce au régulateur de pression. |
FOIRE AUX QUESTIONS - FPA3-D ELECTROLUX LAUNDRY SYSTEMS
Quels sont les modèles de la gamme FPA ?
La gamme FPA comprend les modèles FPA2-D, FPA3-D et FPA4-D. Le FPA3-D est un modèle intermédiaire avec fermeture à deux boutons et pied de repassage spécifique.
Quelle est la tension d'alimentation requise pour le FPA3-D ?
Le FPA3-D peut être configuré en 208-240 V 3 AC 50/60 Hz (10 kW) ou en 380-415 V 3/3N AC 50/60 Hz (12, 15 ou 18 kW selon la chaudière intégrée choisie).
Comment régler la pression de repassage ?
Utilisez le régulateur de pression réglable situé sur le panneau de commande. Ajustez la pression en fonction du type de tissu pour éviter d'endommager les vêtements.
La machine nécessite-t-elle une arrivée d'air comprimé ?
Oui, la presse fonctionne à l'air comprimé. La pression recommandée est de 800-1000 kPa avec une consommation d'environ 400 l/h. Un compresseur intégré est disponible en option.
Comment nettoyer la chaudière intégrée ?
La chaudière intégrée dispose d'une vidange de chaudière pour l'entretien régulier. Suivez les instructions de la notice pour le détartrage et le nettoyage.
Quels sont les dispositifs de sécurité du FPA3-D ?
Le FPA3-D est équipé d'une fermeture à deux boutons pour éviter tout écrasement accidentel. Un protecteur de tête (optionnel) peut être ajouté pour une sécurité renforcée.
Peut-on utiliser un fer à vapeur avec cette presse ?
Oui, le FPA3-D peut être équipé d'un fer à vapeur électrique ou d'un fer à vapeur tout vapeur pour un repassage de précision.
Quelles sont les dimensions d'expédition ?
Les dimensions en caisse sont d'environ 1450 x 1135 x 1450 mm (L x P x H). Le poids brut est de 425 kg.
Comment installer la presse ?
L'installation nécessite des raccordements électrique, vapeur, air comprimé et eau. Reportez-vous au schéma de la notice pour les connections (vapeur DN15, condensat, arrivée d'eau, vidange).
Où puis-je trouver des pièces de rechange ?
Les pièces détachées sont disponibles auprès des revendeurs agréés Electrolux Laundry Systems. Les pièces courantes incluent la chaudière, le ventilateur d'aspiration, les platines et les joints.
Questions des utilisateurs sur FPA3-D ELECTROLUX LAUNDRY SYSTEMS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Système de lavage industriel au format PDF gratuitement ! Retrouvez votre notice FPA3-D - ELECTROLUX LAUNDRY SYSTEMS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil FPA3-D de la marque ELECTROLUX LAUNDRY SYSTEMS.
MODE D'EMPLOI FPA3-D ELECTROLUX LAUNDRY SYSTEMS

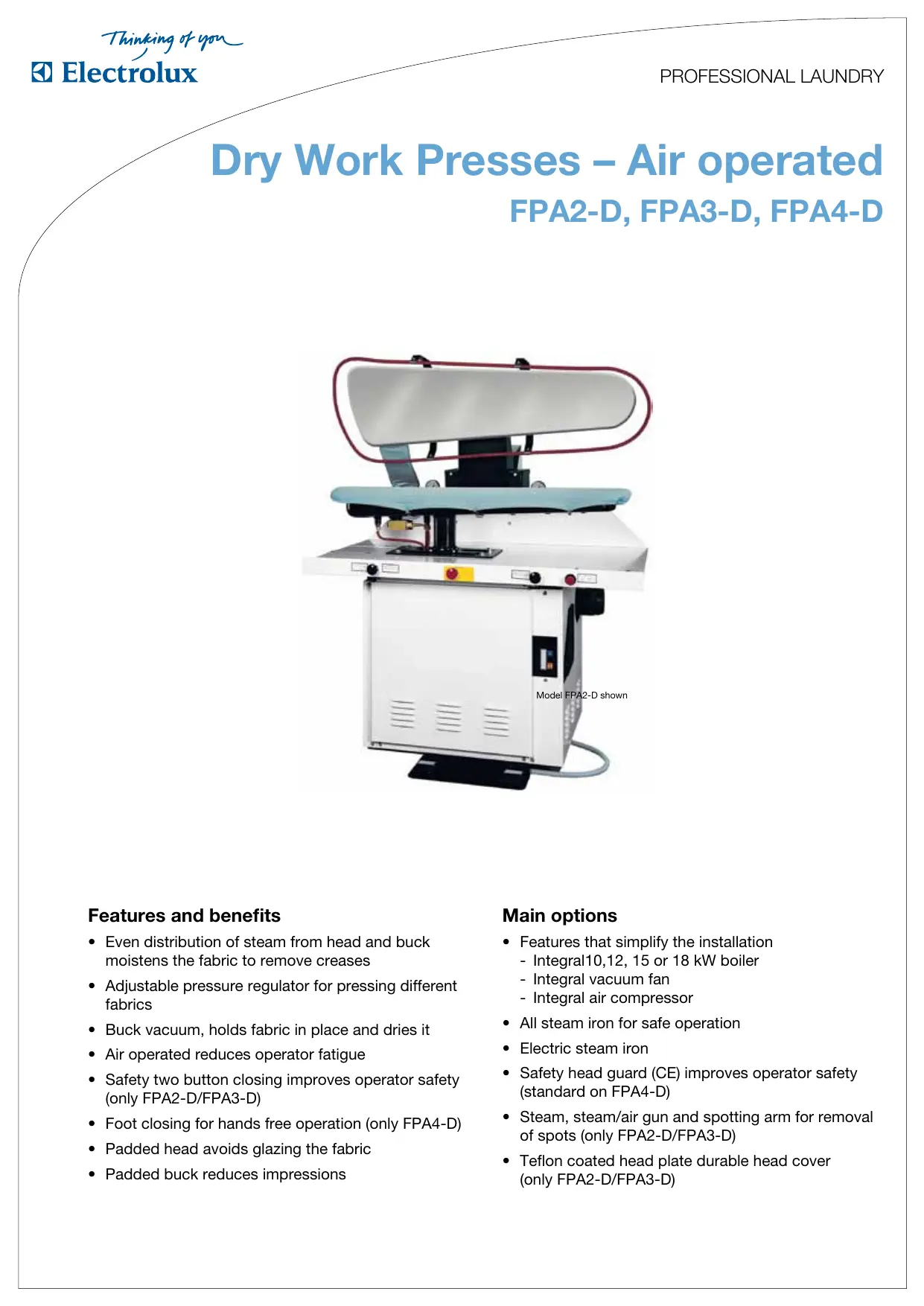

Dry Work Presses – Air operated
FPA2-D, FPA3-D, FPA4-D
Features and benefits
- Even distribution of steam from head and buck moistens the fabric to remove creases
- Adjustable pressure regulator for pressing different fabrics
- Buck vacuum, holds fabric in place and dries it
Air operated reduces operator fatigue - Safety two button closing improves operator safety (only FPA2-D/FPA3-D)
- Foot closing for hands free operation (only FPA4-D)
- Padded head avoids glazing the fabric
- Padded buck reduces impressions
Main options
-
Features that simplify the installation
-
Integral10,12, 15 or 18 kW boiler
- Integral vacuum fan
-
Integral air compressor
-
All steam iron for safe operation
Electric steam iron - Safety head guard (CE) improves operator safety (standard on FPA4-D)
- Steam, steam/air gun and spotting arm for removal of spots (only FPA2-D/FPA3-D)
- Teflon coated head plate durable head cover (only FPA2-D/FPA3-D)
| Electrical connections | Standard | Built-in boiler | Built-in compressor | Built-in vacuum | |
| Voltage | |||||
| 208-240V 3 AC 50/60 Hz kW | alt. 10 | 1.1 | 0.25 | ||
| 380-415V 3/3N AC 50/60 Hz kW | 12 | 4 | |||
| 15 | |||||
| 18 | |||||
| Steam, air and vacuum connection | |||||
| Steam DN Rec. steam pressure kPa Steam consumption kg/h Condensate DN Water supply mm Boiler drain Compressed air Rec. air pressure kPa Air consumption l/h Vacuum mm Vacuum air consumption m³/h Vacuum depression mm H₂O | DN 15 400-600 14-25 15 - 800-1000 400 Ø100 900 10-20 | - 400-600 - 15 - Ø13 15 10 800-1000 400 Ø100 - - - | 15 400-600 14-25 15 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - | 15 400-600 14-25 15 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - | |
| Shipping data | |||||
| net, kg crated, kg boxed, kg | 279 330 394 | 374 425 489 | 374 425 489 | 298 350 415 | |
| Dimensions in mm | |||||
| A Width B Depth C Height D E F G H I J K L M N O | 1450 1135 1450 1250 1030 800 920 1190 470 205 445 325 540 180 140 | 1450 1135 1450 1250 1030 800 920 1190 470 205 445 325 540 180 140 | 1450 1135 1450 1250 1030 800 920 1190 470 205 445 325 540 180 140 | 1450 1135 1450 1250 1030 800 920 1190 470 205 445 325 540 180 140 | |
| 1 Control panel 5 Air connection 2 Electrical connection 6 Water supply 3 Steam connection 7 Boiler drain 4 Condensate 8 Vacuum outlet | |||||

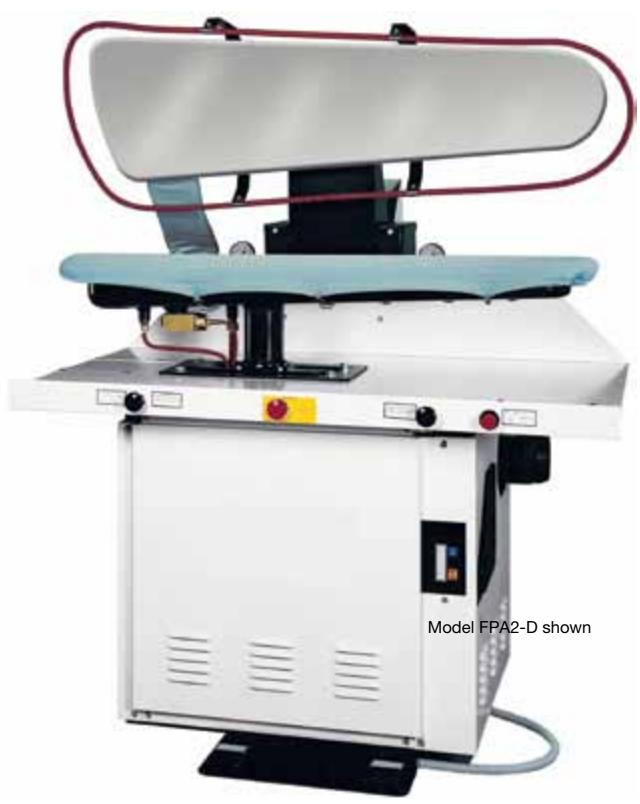

Utility legger shape FPA2-D shown
Legger shape FPA3-D shown
Topper shape FPA4-D shown

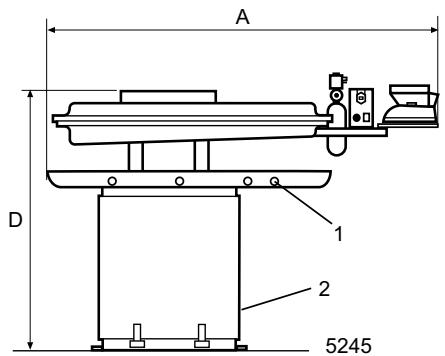

Front

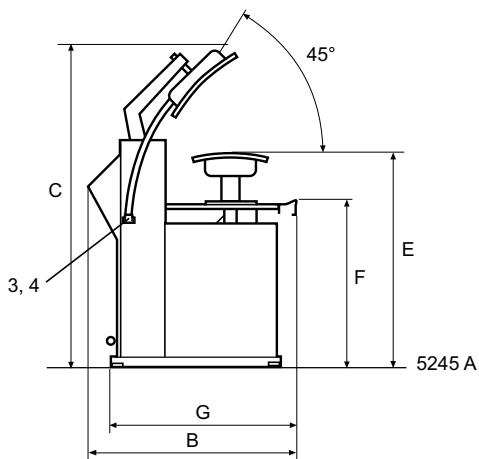

Left side

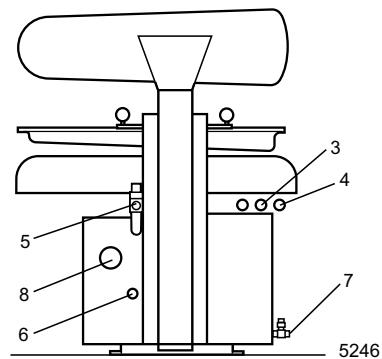

Rear side
