Type de produit	Système de lavage industriel (hydro-essoreuse)
Marque	ELECTROLUX LAUNDRY SYSTEMS
Modèle	C240R
Capacité nominale	8 kg (18 lb)
Volume du tambour	38 L
Vitesse d'essorage (50 Hz)	1450 tr/min
Vitesse d'essorage (60 Hz)	1740 tr/min
Facteur G (50 Hz)	440
Facteur G (60 Hz)	635
Temps total par essorage	5 min
Consommation énergétique par essorage	0,04 kWh
Alimentation électrique	230 V 3AC 50 Hz (0,33 kW/10 A), 400-415 V 3N AC 50 Hz (0,33 kW/10 A) et autres tensions
Dimensions (L × P × H)	515 × 660 × 910 mm
Poids net	91 kg
Matériau de la cuve et du tambour	Acier inoxydable
Niveau sonore	< 70 dB(A)
Certifications	ISO 9001, ISO 14001, IP X4
Sécurité	Dispositifs de sécurité pour le couvercle et la rotation du tambour
Options de paiement	Monnayeur, lecteur de cartes à puce, connexion CP

FOIRE AUX QUESTIONS - C240R ELECTROLUX LAUNDRY SYSTEMS

Comment installer l'appareil C240R ?

L'installation doit être effectuée par un technicien qualifié. Assurez-vous que le sol peut supporter une charge maximale de 1,0 ± 0,25 kN en extraction. Respectez les dimensions d'encastrement et les connexions électriques spécifiées dans la notice.

Quelle est la capacité de chargement maximale ?

La capacité nominale est de 8 kg (18 lb) de linge sec. Ne dépassez pas cette charge pour garantir une performance d'essorage optimale.

Comment nettoyer le tambour et la cuve ?

Utilisez un chiffon doux et un détergent non abrasif. Évitez les produits chlorés. Le tambour en acier inoxydable résiste à la corrosion. Un cycle de nettoyage régulier est recommandé.

Que faire en cas de panne ou de code d'erreur ?

Consultez la notice pour les codes d'erreur. Vérifiez les connexions électriques et les fusibles. Si le problème persiste, contactez le service après-vente ELECTROLUX LAUNDRY SYSTEMS.

Quels sont les réglages de tension disponibles ?

L'appareil accepte plusieurs tensions : 230 V 3AC 50 Hz, 400-415 V 3N AC 50 Hz, 208-240 V 3AC 60 Hz et 440 V 3AC 60 Hz. Sélectionnez celle correspondant à votre installation.

Comment utiliser le système de paiement en option ?

Les modèles R sont prévus pour les laveries automatiques. Les options incluent un monnayeur, un lecteur de cartes à puce ou une connexion CP. Suivez les instructions d'installation fournies.

Quelle est la consommation électrique moyenne ?

La consommation par cycle d'essorage est de 0,04 kWh. La puissance du moteur est de 0,33 kW (sous 230 V 50 Hz). Cela permet un fonctionnement économique.

Comment assurer la sécurité des utilisateurs ?

L'appareil est équipé de dispositifs de sécurité pour le couvercle et la rotation du tambour. Ne jamais ouvrir le couvercle pendant le cycle. Suivez les consignes de la notice.

Quels sont les accessoires optionnels disponibles ?

Les options incluent un monnayeur séparé, un lecteur de cartes et une connexion CP. Consultez le catalogue ELECTROLUX pour les pièces détachées.

Comment réduire le niveau sonore ?

L'appareil est conçu avec une construction suspendue pour réduire le bruit. Le niveau sonore est inférieur à 70 dB(A). Assurez-vous que l'appareil est bien calé au sol.

MODE D'EMPLOI C240R ELECTROLUX LAUNDRY SYSTEMS

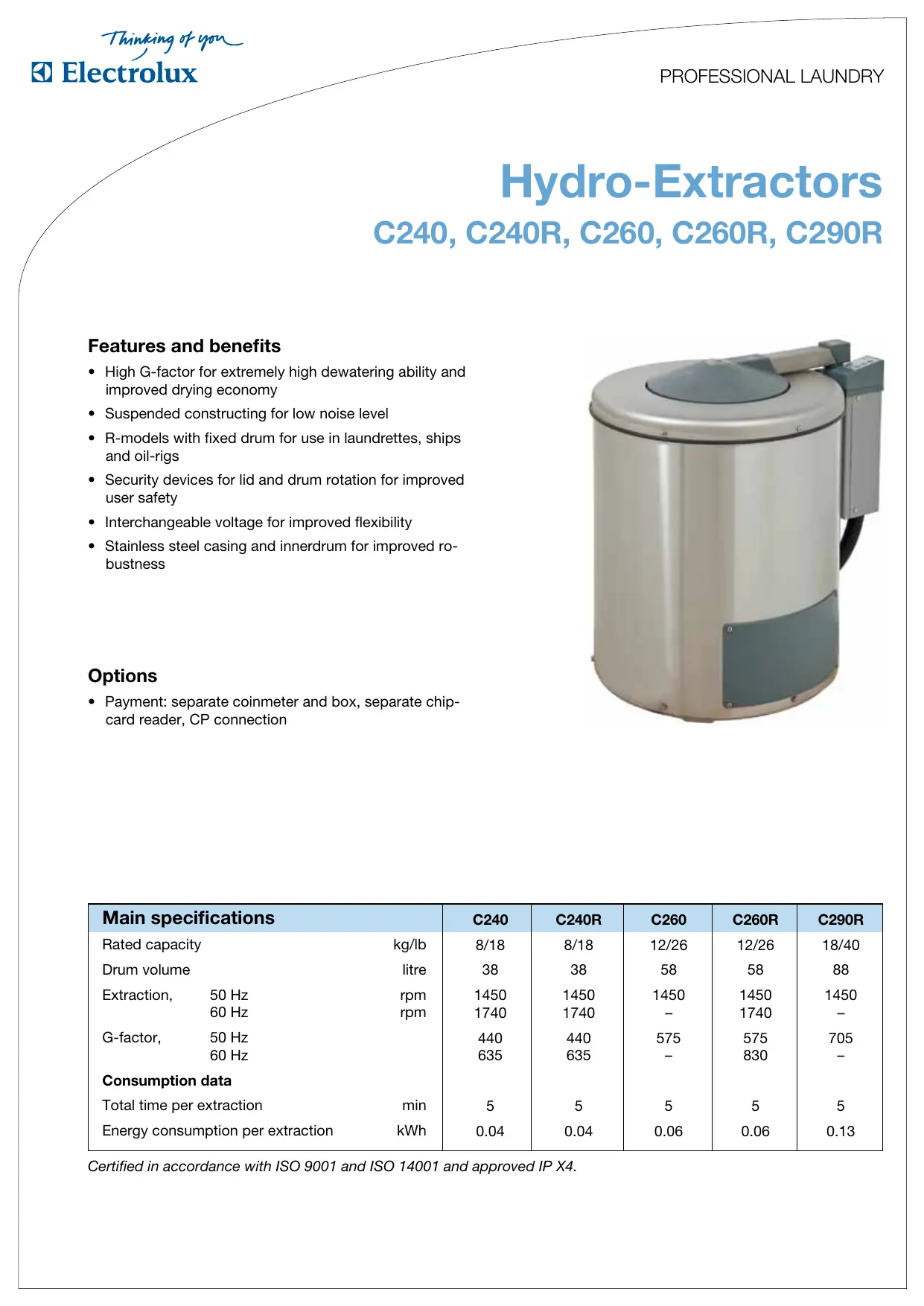

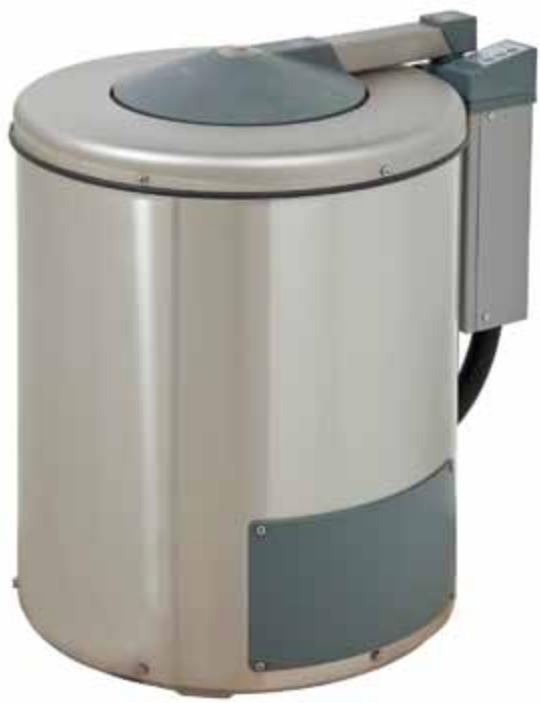

Hydro-Extractors

C240, C240R, C260, C260R, C290R

Features and benefits

• High G-factor for extremely high dewatering ability and improved drying economy
• Suspended constructing for low noise level
• R-models with fixed drum for use in laundrettes, ships and oil-rigs
• Security devices for lid and drum rotation for improved user safety
• Interchangeable voltage for improved flexibility
• Stainless steel casing and innerdrum for improved robustness

Options

• Payment: separate coinmeter and box, separate chipcard reader, CP connection

Main specifications		C240	C240R	C260	C260R	C290R
Rated capacity	kg/lb	8/18	8/18	12/26	12/26	18/40
Drum volume	litre	38	38	58	58	88
Extraction, 50 Hz	rpm	1450	1450	1450	1450	1450
60 Hz	rpm	1740	1740	-	1740	-
G-factor, 50 Hz		440	440	575	575	705
60 Hz		635	635	-	830	-
Consumption data
Total time per extraction	min	5	5	5	5	5
Energy consumption per extraction	kWh	0.04	0.04	0.06	0.06	0.13

Certified in accordance with ISO 9001 and ISO 14001 and approved IP X4.

Electrical connections		C240	C240R	C260	C260R	C290R
Voltage
Motor	230V 3AC 50 Hz kW(A)	0.33(10)	0.33(10)	0.33(10)	0.55(10)	0.65(16)
	208-240V 3AC 60 Hz kW(A)	0.33(10)	0.33(10)	N/A	0.55(10)	N/A
	400-415V 3N AC 50 Hz kW(A)	0.33(10)	0.33(10)	0.33(10)	0.55(10)	0.65(16)
	440V 3AC 60 Hz kW(A)	0.33(10)	0.33(10)	N/A	0.55(10)	N/A
Floor requirements
Frequency of the dynamic force Hz		25	25	25	25	25
Max floor load at extraction at 50 Hz kN		1.0±0.10	1.0±0.25	1.4±0.15	1.9±0.4	3.0±0.6
Sound level
Airborne sound level dB(A)		<70	<70	<70	<70	<70
Shipping data
Shipping volume	net, kg	67	91	98	126	171
	crated, kg	74	101	109	140	190
	boxed, kg	112	130	166	220	265
	crated, m³	0.5	1.47	0.73	0.8	1.2
	boxed, m³	0.79	1.47	0.88	0.88	1.38
Dimensions in mm
A Width		515	515	640	640	770
B Depth		660	660	785	785	910
C Height		850	910	870	980	1050
D		780	840	800	910	990
E		340	400	360	480	550
F		320	390	330	420	470
G		250	250	250	250	250
H		500	500	500	500	500
1 Control panel
2 Electrical connection
3 Drain ø75
4 Drum opening ø220 (C240/R),ø300 (C260/R),ø355 (C290/R)

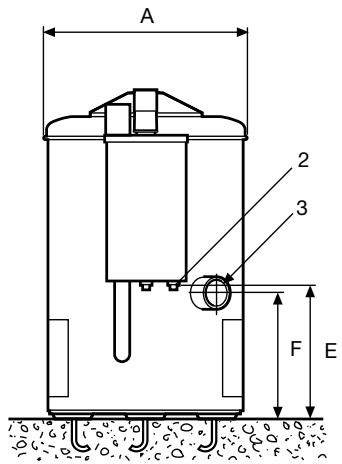

Rear side

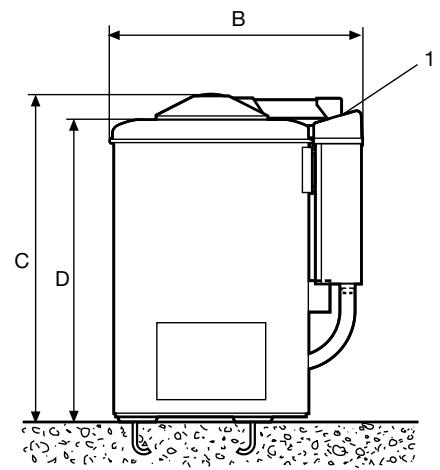

Right side

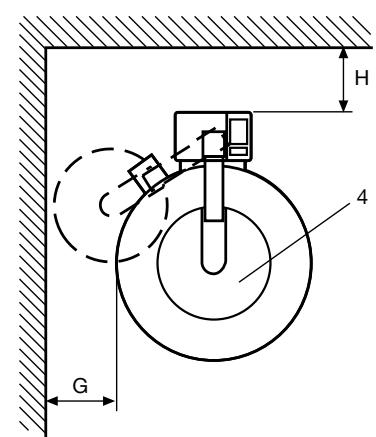

Top view
