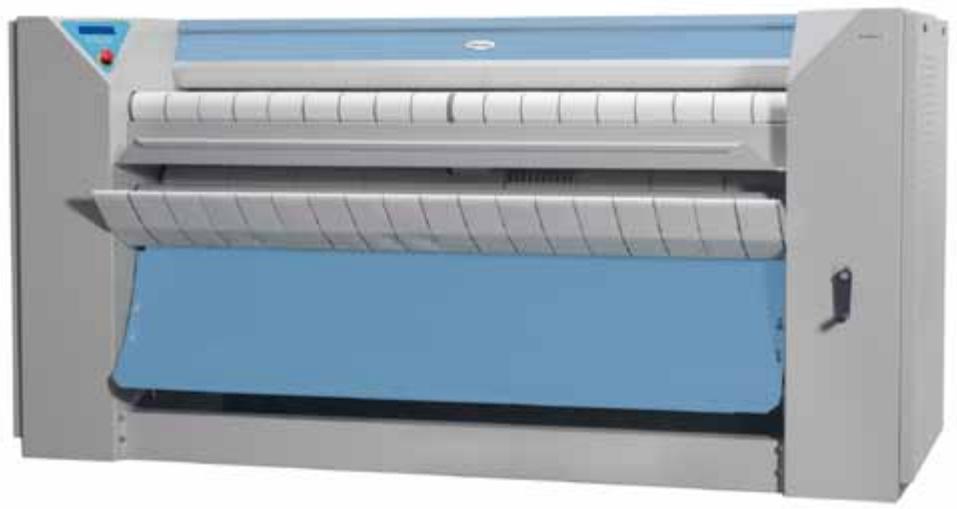

IC44828 - Système de lavage industriel ELECTROLUX LAUNDRY SYSTEMS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de lavage industriel (repassage)
Marque	ELECTROLUX LAUNDRY SYSTEMS
Modèle	IC44828
Capacité d'évaporation d'eau (max)	51 l/h (électrique), 81 l/h (vapeur), 51 l/h (gaz)
Diamètre du cylindre	479 mm (électrique/gaz), 457 mm (vapeur)
Longueur du cylindre	2750 mm
Vitesse de repassage	1,5 à 9 m/min
Puissance de chauffage électrique	49 kW
Puissance de chauffage vapeur	123 kg/h à 900 kPa
Puissance de chauffage gaz	191 100 Btu/h (56 kW)
Tension électrique	400-415 V 3AC 50 Hz
Pression de vapeur recommandée	900 kPa
Dimensions (L x P x H)	3415 x 1070 x 1270 mm
Poids net (version de base)	940 kg
Volume emballé (version de base)	5,6 m³
Système de gestion de l'humidité	DIAMMS™ avec capteurs d'humidité pour régulation automatique de la vapeur
Conformité biocontamination	Compatible RABC (EN 14065)
Sécurité opérateur	Barre de sécurité main
Bandes de repassage	Nomex® résistant à >200 °C
Matériau du cylindre	Acier nickelé pour résistance à la corrosion
Rampe de chauffage gaz	Céramique sans entretien, 20% plus efficace que les rampes à flamme bleue
Niveau sonore	65 dB(A)
Déperdition calorifique	≤ 3% de la puissance installée
Options	Cylindre multicouches Dubixium™, logiciel CMIS pour enregistrement des paramètres
Installation	Sortie avant, possible contre un mur

FOIRE AUX QUESTIONS - IC44828 ELECTROLUX LAUNDRY SYSTEMS

Comment installer la machine contre un mur ?

Grâce à la sortie avant, la machine peut être placée directement contre un mur pour économiser de l'espace. Assurez-vous de respecter les distances de sécurité indiquées dans le manuel d'installation.

Quelle est la procédure pour régler la vitesse de repassage ?

La vitesse est réglable de 1,5 à 9 m/min via le plastron de commande électronique. Le système DIAMMS peut ajuster automatiquement la vitesse en fonction de l'humidité mesurée.

Que faire en cas de défaut d'humidité ?

Vérifiez les capteurs d'humidité du système DIAMMS. Nettoyez-les si nécessaire. Si le problème persiste, consultez le manuel pour le diagnostic des codes d'erreur.

Comment nettoyer les bandes de repassage Nomex ?

Les bandes Nomex résistent à plus de 200°C. Utilisez une brosse douce pour enlever les résidus. Évitez les produits abrasifs. Un nettoyage régulier prolonge leur durée de vie.

Quelle est la consommation électrique totale ?

Pour le modèle IC44828, la puissance électrique maximale est de 49 kW (80 A) en chauffage électrique, et de 2 kW (16 A) pour les auxiliaires en version gaz/vapeur.

Peut-on utiliser du gaz propane ?

Oui, la rampe céramique accepte le propane (G31) avec une pression de 3700/5000 Pa. Consultez le manuel d'installation pour le réglage approprié.

Comment remplacer le cylindre Dubixium ?

Le cylindre Dubixium est une option. Son remplacement doit être effectué par un technicien agréé. Il est conçu pour une production maximale et une meilleure répartition de la chaleur.

Que signifient les voyants du panneau de commande ?

Le plastron de commande électronique indique l'état de fonctionnement, les alertes de maintenance et les défauts. Reportez-vous au manuel d'utilisation pour la signification précise de chaque voyant.

Quel entretien périodique est nécessaire ?

Un entretien régulier inclut le nettoyage des bandes, la vérification des capteurs d'humidité, le contrôle de la pression de vapeur et l'inspection de la rampe de chauffage. Suivez le programme du logiciel CMIS si installé.

Comment assurer la sécurité des opérateurs ?

La machine est équipée d'une barre de sécurité main. Formez le personnel à son utilisation. Assurez-vous que les dispositifs de sécurité fonctionnent correctement avant chaque utilisation.

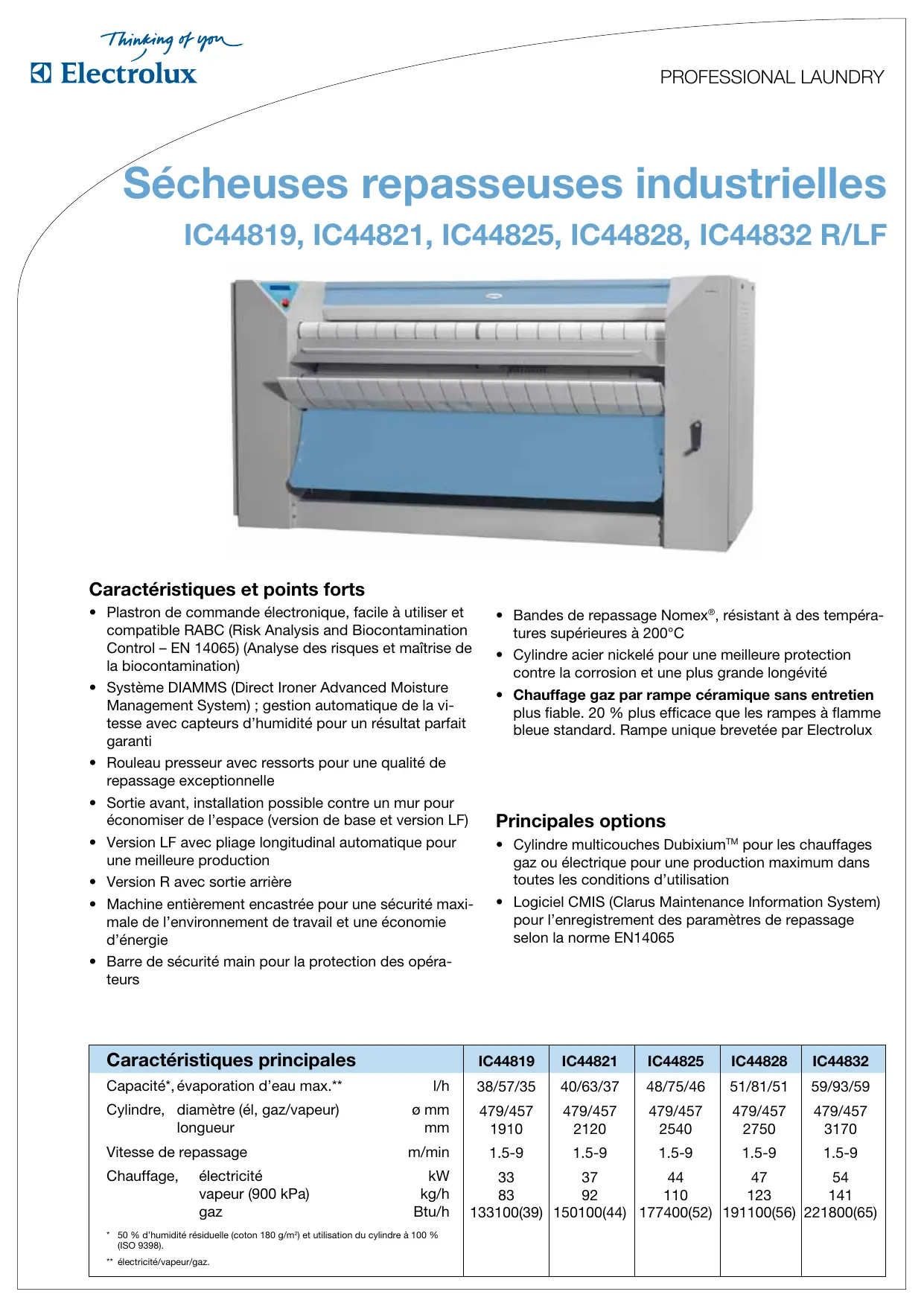

MODE D'EMPLOI IC44828 ELECTROLUX LAUNDRY SYSTEMS

Caractéristiques et points forts

• Plastron de commande électronique, facile à utiliser et compatible RABC (Risk Analysis and Biocontamination Control - EN 14065) (Analyse des risques et maîtrise de la biocontamination).
• Système DIAMMS (Direct Ironer Advanced Moisture Management System) ; gestion automatique de la vapeur avec capteurs d'humidité pour un résultat parfait garanti.
• Rouleau presseur avec ressorts pour une qualité de repassage exceptionnelle.
• Sortie avant, installation possible contre un mur pour économiser de l'espace (version de base et version LF).
• Version LF avec pliage longitudinal automatique pour une meilleure production.
• Version R avec sortie arrêtée. Machine entièrement encastrée pour une sécurité maximale de l'environnement de travail et une économie d'énergie.
• Barre de sécurité main pour la protection des opérateurs
• Bandes de repassage Nomex®, résistant à des températures supérieures à 200°C
• Cylindre en acier nickelé pour une meilleure protection contre la corrosion et une plus grande longévité.
• Chauffage gaz par rampe céramique sans entretien, plus fiable. 20% plus efficace que les rampes à flamme bleue standard. Rampe unique brevetée par Electrolux.

Principales options

• Cylindre multicouches Dubixium™ pour les chauffages gaz ou électrique pour une production maximum dans toutes les conditions d'utilisation.
• Logiciel CMIS (Clarus Maintenance Information System) pour l'enregistrement des paramètres de repassage selon la norme EN 14065.

Caractéristiques principales		IC44819	IC44821	IC44825	IC44828	IC44832
Capacité*, évaporation d'eau max.**	l/h	38/57/35	40/63/37	48/75/46	51/81/51	59/93/59
Cylindre, diamètre (él, gaz/vapeur)	ø mm	479/457	479/457	479/457	479/457	479/457
longueur	mm	1910	2120	2540	2750	3170
Vitesse de repassage	m/min	1.5-9	1.5-9	1.5-9	1.5-9	1.5-9
Chauffage, électricité	kW	33	37	44	47	54
vapeur (900 kPa)	kg/h	83	92	110	123	141
gaz	Btu/h	133100(39)	150100(44)	177400(52)	191100(56)	221800(65)
* 50 % d'humidité résiduelle (coton 180 g/m²) et utilisation du cylindre à 100 % (ISO 9398). ** électricité/vapeur/gaz.
Raccordement électrique*		IC44819	IC44821	IC44825	IC44828	IC44832
Chauffage Tension
ÉI. 400-415V 3AC 50 Hz	kW(A)	35 (63)	38 (63)	45 (80)	49 (80)	56 (100)
Gaz, vapeur 400-415V 3AC 50 Hz	kW(A)	2 (16)	2 (16)	2 (16)	2 (16)	2 (16)
Raccordement de vapeur, de gaz et d'air
Vapeur	DN	20	20	20	20	20
Pression de vapeur rec.	kPa	900	900	900	900	900
Condensat	DN	10	10	10	10	10
Gaz	DN	20	20	20	20	20
Pression du gaz, gaz naturel (G20/G25)	Pa	2000/2500	2000/2500	2000/2500	2000/2500	2000/2500
propane (G31)	Pa	3700/5000	3700/5000	3700/5000	3700/5000	3700/5000
Sortie d'air	ø mm	160	160	160	160	160
Air évacué	m³/h	580	590	610	640	650
Chute de pression	max. Pa	200	200	200	200	200
Niveau sonore
Niveau sonore aérien	dB(A)	65	65	65	65	65
Déperdition calorifique
% maximum de la puissance installée		3	3	3	3	3
Dimensions et poids du colis (version de base et LF)
net, kg avec caisse, kg		700/840	750/890	860/980	940/1060	1040/1150
		1025/1160	1065/1205	1190/1375	1375/1500	1475/1625
Volume emballé, version de base & LF/R	m³	4.5/6.8	4.8/6.7	5.4/7.6	5.6/8.0	6.2/8.9
Dimensions en mm
A Largeur		2575	2785	3205	3415	3835
B Profondeur		1070	1070	1070	1070	1070
C Hauteur		1270	1270	1270	1270	1270
D 950 950 950 950 950 950 950 950 950 950 950 950 950 950 950 950 950 950 950 950 950 950 950 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 950 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 950 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 950 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 951 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 950 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 950 951 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 950 951 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 950 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 950 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 950 950 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 951 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 950 950 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 951 950 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 950 951 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 951 950 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 951 951 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 951 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 951 951 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 951 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 950 951 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 950 950 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 950 950 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 950 951 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 950 951 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 950 951 950 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 950 951 950 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 950 950 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 950 951 951 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 950 950 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 951 950 951 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 951 950 950 951 950 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 951 950 950 951 951 950 950 952 952

• Autres tensions disponibles, voir manuel d'installation.

Vue de face

Vue de côté

Vue de dessus

Chauffage gaz par rampe céramique sans entretien, plus fiable. 20% plus efficace que les rampes à flamme bleue standard. Rampe unique brevetée par Electrolux.

Cylindre multicouche à fluide thermique Dubixium™ garantissant un fonctionnement constant grâce à la disparition des surchauffes des côtés.

Le système DIAMMST de régulation automatique de la vitesse est basé sur une mesure réelle de l'humidité du linge. Il est unique et breveté.
