FPA2-D - Système de lavage industriel ELECTROLUX LAUNDRY SYSTEMS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Presse à repasser industrielle à air comprimé (Dry Work Press)
Marque	ELECTROLUX LAUNDRY SYSTEMS
Modèle	FPA2-D
Dimensions (L x l x H)	1450 x 1135 x 1450 mm
Poids net	279 kg
Poids brut (caisse)	330 kg (caisse) / 394 kg (carton)
Alimentation électrique	208-240V 3~ 50/60 Hz, 10 kW ou 380-415V 3~, 12-18 kW
Type de chaudière intégrée	Électrique, 10/12/15/18 kW selon modèle
Compresseur d'air intégré	Oui, 1.1 kW
Ventilateur de vide intégré	Oui, 0.25 kW
Pression de vapeur recommandée	400-600 kPa
Consommation de vapeur	14-25 kg/h
Raccordement vapeur	DN 15
Raccordement air comprimé	DN 15, pression 800-1000 kPa
Consommation d'air	400 l/h
Vide : dépression / débit	10-20 mm H₂O / 900 m³/h
Fonctions principales	Distribution uniforme de vapeur, régulateur de pression ajustable, vide de table, commande pneumatique, fermeture de sécurité à deux boutons, tête et table rembourrées
Sécurité	Fermeture à deux boutons (FPA2-D/FPA3-D), protecteur de tête en option
Entretien et nettoyage	Nettoyez régulièrement les buses de vapeur, vidangez la chaudière, vérifiez l'état des joints
Pièces détachées et réparabilité	Contacter le service après-vente agréé Electrolux
Informations générales	Système de lavage industriel pour pressage de vêtements, modèle FPA2-D

FOIRE AUX QUESTIONS - FPA2-D ELECTROLUX LAUNDRY SYSTEMS

Comment régler la pression pour différents tissus ?

Utilisez le régulateur de pression ajustable situé sur le panneau de commande. Pour les tissus délicats, réduisez la pression ; pour les tissus épais, augmentez-la. Consultez le tableau des réglages recommandés dans la notice.

Que faire si la vapeur ne chauffe pas suffisamment ?

Vérifiez que la chaudière intégrée est allumée et que le niveau d'eau est suffisant. Assurez-vous que le thermostat est réglé à la température adéquate. Si le problème persiste, contactez le service après-vente.

Comment nettoyer le système de vapeur ?

Effectuez un détartrage régulier de la chaudière avec un produit adapté. Nettoyez les buses de vapeur avec une aiguille fine pour éviter les obstructions. Suivez les instructions de la notice.

Comment remplacer les pièces d'usure ?

Les pièces d'usure comme les joints et les tuyaux doivent être remplacées par un technicien agréé Electrolux. Utilisez uniquement des pièces détachées d'origine.

Quelle est la consommation électrique du FPA2-D ?

La puissance électroque dépend de la configuration : chaudière jusqu'à 18 kW, compresseur 1.1 kW, aspirateur 0.25 kW. La consommation totale peut atteindre 19.35 kW en fonctionnement.

Quels sont les accessoires disponibles ?

Les options incluent un fer à vapeur électrique, un pistolet vapeur/air, un protecteur de tête et un revêtement téflon pour la plaque de la tête.

Comment installer la presse ?

L'installation nécessite un raccordement électrique adapté (208-240V ou 380-415V), une arrivée d'eau, un drainage et une alimentation en air comprimé. Suivez le schéma d'installation fourni dans la notice.

Quel est le poids et les dimensions pour le transport ?

Le poids net est de 279 kg, le poids en caisse de 330 kg et en carton de 394 kg. Les dimensions (L x l x H) sont 1450 x 1135 x 1450 mm.

Quelle est la différence entre FPA2-D et FPA3-D ?

Le FPA2-D est une presse à jambes (legger) tandis que le FPA3-D est également une presse à jambes mais avec une forme différente. Le FPA4-D est une presse à topper avec fermeture au pied.

Comment utiliser la fonction de vide ?

Activez le vide de table via le panneau de commande. Le ventilateur intégré aspire l'air pour maintenir le tissu en place et l'assécher plus rapidement. Réglez la dépression selon le tissu.

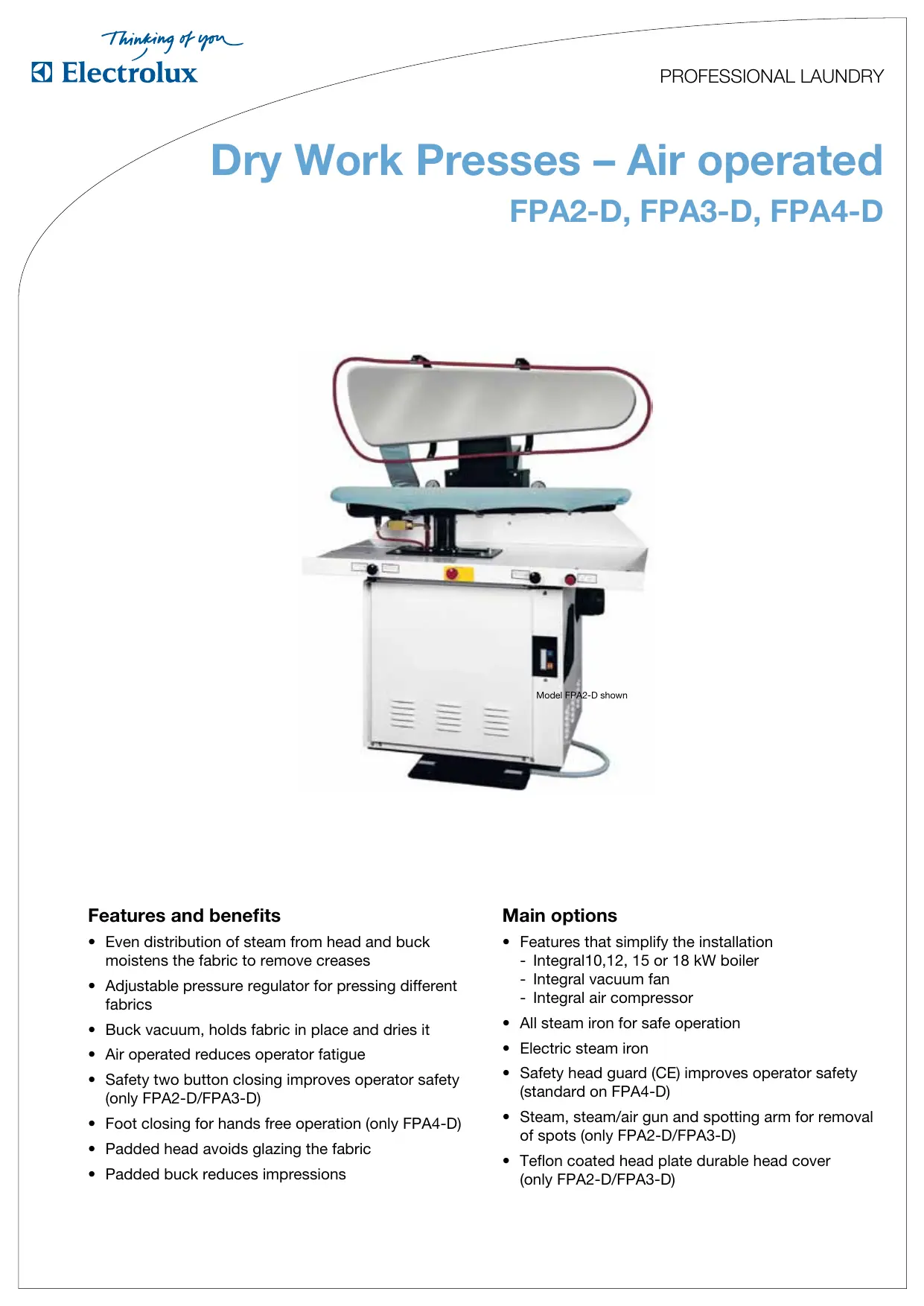

MODE D'EMPLOI FPA2-D ELECTROLUX LAUNDRY SYSTEMS

Dry Work Presses – Air operated

FPA2-D, FPA3-D, FPA4-D

Features and benefits

• Even distribution of steam from head and buck moistens the fabric to remove creases
• Adjustable pressure regulator for pressing different fabrics
• Buck vacuum, holds fabric in place and dries it
  Air operated reduces operator fatigue
• Safety two button closing improves operator safety (only FPA2-D/FPA3-D)
• Foot closing for hands free operation (only FPA4-D)
• Padded head avoids glazing the fabric
• Padded buck reduces impressions

Main options

• Features that simplify the installation

• Integral10,12, 15 or 18 kW boiler

• Integral vacuum fan

• Integral air compressor

• All steam iron for safe operation
  Electric steam iron

• Safety head guard (CE) improves operator safety (standard on FPA4-D)
• Steam, steam/air gun and spotting arm for removal of spots (only FPA2-D/FPA3-D)
• Teflon coated head plate durable head cover (only FPA2-D/FPA3-D)

Electrical connections		Standard	Built-in boiler	Built-in compressor	Built-in vacuum
Voltage
208-240V 3 AC 50/60 Hz kW		alt. 10	1.1	0.25
380-415V 3/3N AC 50/60 Hz kW		12		4
		15
		18
Steam, air and vacuum connection
Steam DN Rec. steam pressure kPa Steam consumption kg/h Condensate DN Water supply mm Boiler drain Compressed air Rec. air pressure kPa Air consumption l/h Vacuum mm Vacuum air consumption m³/h Vacuum depression mm H₂O	DN 15 400-600 14-25 15 - 800-1000 400 Ø100 900 10-20	- 400-600 - 15 - Ø13 15 10 800-1000 400 Ø100 - - -	15 400-600 14-25 15 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -	15 400-600 14-25 15 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Shipping data
net, kg crated, kg boxed, kg	279 330 394	374 425 489	374 425 489	298 350 415
Dimensions in mm
A Width B Depth C Height D E F G H I J K L M N O	1450 1135 1450 1250 1030 800 920 1190 470 205 445 325 540 180 140	1450 1135 1450 1250 1030 800 920 1190 470 205 445 325 540 180 140	1450 1135 1450 1250 1030 800 920 1190 470 205 445 325 540 180 140	1450 1135 1450 1250 1030 800 920 1190 470 205 445 325 540 180 140
1 Control panel 5 Air connection 2 Electrical connection 6 Water supply 3 Steam connection 7 Boiler drain 4 Condensate 8 Vacuum outlet

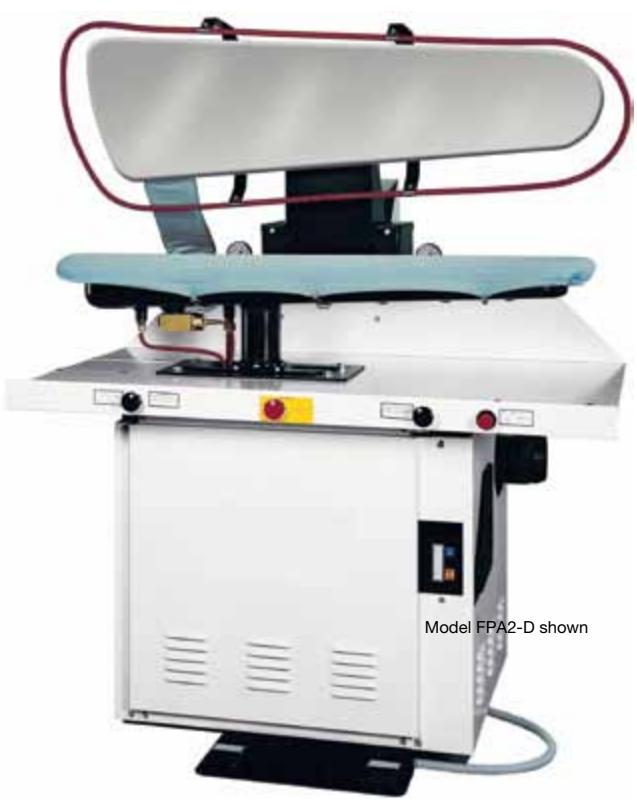

Utility legger shape FPA2-D shown
Legger shape FPA3-D shown

Topper shape FPA4-D shown

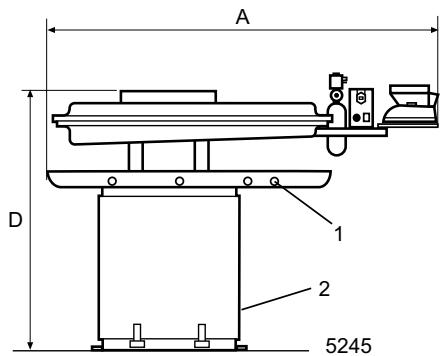

Front

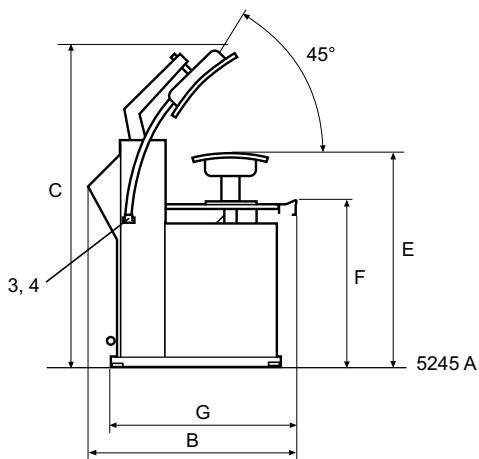

Left side

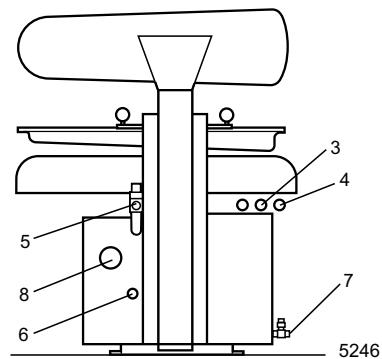

Rear side
