Type de produit	Amplificateur de puissance audio
Marque	QSC AUDIO
Modèle	PL-3.8
Dimensions	2U (hauteur 8,9 cm), largeur 48,3 cm (19 pouces)
Poids	16,3 kg
Puissance de sortie	Canal LF : 2400 W @ 2 ohms ; Canal HF : 1400 W @ 2 ohms
Nombre de canaux	2 (configuration bi-amplifiée)
Impédance minimale	2 ohms
Tension d'alimentation	100-240 V CA, 30 A
Consommation	30 A
Entrées	Connecteurs combo XLR/TRS 6,35 mm symétriques et asymétriques
Sorties	Bornes de sortie et prises banane (modèles non européens)
Fonctions de protection	Court-circuit, thermique, CC, mise en sourdine, limiteur d'écrêtement
Refroidissement	Ventilateur à vitesse variable
Modes de fonctionnement	Stéréo, parallèle, ponté
Indicateurs LED	Power, Protect, Standby, Clip, -10 dB, -20 dB, Signal
Contrôles	Gain, sélecteur de limiteur d'écrêtement, sélecteur de mode
Port de données	Pour processeur QSC MultiSignal, câble VGA standard
Entretien	Aucune pièce réparable par l'utilisateur ; confier à un technicien qualifié
Sécurité	Ne pas exposer à l'humidité ; débrancher avant entretien
Garantie	3 ans pièces et main-d'œuvre

FOIRE AUX QUESTIONS - PL-3.8 QSC AUDIO

Comment connecter des haut-parleurs à l'amplificateur PL-3.8 ?

Utilisez les bornes de sortie en dénudant le fil sur 13 mm maximum. Insérez le fil sans exposé de conducteur et serrez le connecteur. Pour les modèles non européens, les prises banane sont également disponibles.

Que signifie le voyant rouge Protect sur le panneau avant ?

Le voyant Protect indique que le circuit de protection est activé (court-circuit, surchauffe, ou anomalie CC). Vérifiez les connexions et la température. L'amplificateur reprendra automatiquement le fonctionnement normal après résolution du problème.

Comment régler le limiteur d'écrêtement ?

Le sélecteur de limiteur d'écrêtement se trouve sur le panneau avant pour chaque canal. Il prévient l'écrêtement prolongé sans affecter le signal audio en utilisation normale. Activez-le en positionnant le commutateur sur ON.

Puis-je utiliser l'amplificateur en mode ponté ?

Oui, sélectionnez le mode 'Bridge' à l'aide du sélecteur de mode sur le panneau arrière. La sortie pontée combine les deux canaux pour une puissance plus élevée. Consultez le manuel pour le câblage spécifique.

Quelle est la tension d'alimentation requise pour le PL-3.8 ?

L'amplificateur nécessite une alimentation 100-240 V CA et 30 A. Vérifiez l'étiquette du numéro de série pour la tension exacte. Utilisez une prise de courant adaptée de 30 A.

Comment nettoyer l'amplificateur PL-3.8 ?

Débranchez l'appareil. Nettoyez l'extérieur avec un chiffon sec et non pelucheux. N'utilisez pas de liquides ou d'aérosols. Les grilles de ventilation peuvent être dépoussiérées avec un aspirateur doux.

Que faire si l'amplificateur surchauffe et se coupe ?

La protection thermique coupe les sorties si le radiateur dépasse la température critique. Assurez-vous que les ventilateurs ne sont pas obstrués et que l'appareil est bien ventilé. L'amplificateur redémarrera après refroidissement.

Y a-t-il une mise à jour du firmware disponible ?

Le PL-3.8 est un amplificateur analogique et ne dispose pas de firmware. Aucune mise à jour n'est nécessaire.

Où trouver le numéro de série de mon amplificateur ?

Le numéro de série se trouve sur l'étiquette apposée sur le panneau arrière de l'appareil, près de la prise d'alimentation. Il est également indiqué sur l'emballage d'origine.

Quelle est la durée de la garantie pour le PL-3.8 ?

QSC offre une garantie de 3 ans à partir de la date d'achat, couvrant les défauts de pièces et de fabrication. La garantie nécessite une preuve d'achat et un retour en usine pour inspection.

MODE D'EMPLOI PL-3.8 QSC AUDIO

Explication des symboles graphiques

Tension d'utilisation (alimentation CA)

Télécommande du bloc d'alimentation

Fermetéschaltung

Contrôleurécepteur de alimentation

Clip limiter 13

Limiteur d'échappement

Clip-Limiter

Limiteur anti-clip

Indicateurs DEL

LED-Anzeigen

Indicateurs LED

Utilisation du PowerLight 3.8^x

Mise en sourdine lors de la mise sous/hors tension

Protection contre les court-circuits

Limiteur d'échéance

Protection thermique

Protection contre une anomalie CC

Explication des symboles graphiques

Le symbole éclair avec pointe de flèche à l'intérieur d'un triangle équilatéral est utilisé pour alerter l'utilisateur de la présence à l'intérieur du coffret de "tension non-isolée dangereuse" d'ampleur suffisante pour constituer un risque électrique pour l'être humain.

Le point d'exclamation à l'intérieur d'un triangle équilatéral est employé pour alerter les utilisateurs de la présence d'instructions importantes pour le fonctionnement et l'entretien (service) dans les documents accompagnant l'appareil.

ATTENTION: Pour éviter les risques de choc électrique, ne pas enlever le couvercle. Cet appareil ne compte aucune pièce pouvant être réparée par l'utilisateur. Confier l'entretien à un technicien qualifié.

AVERTISSEMENT: Pour éviter le risque de choc électrique ou d'incendie, n'exposez cet appareil ni à l'humidité excessive ni aux projections d'eau (pluie, ruissellement, etc...)

Ce manuel traite des trois modèles PowerLight ci-dessous. Ils occupent chacun 2 espaces normalisés (5.25 pouces, ou 13.3 centimètres) et pèsent approximativement 30 livres (16.3 kilogrammes).

PowerLight 3.4 Modèle deux canaux; 1700 watts par canal @ 2 ohms.

PowerLight 4.0 Modèle deux canaux; 2000 watts par canal @ 2 ohms.

PowerLight 3.8× Modèle bi-amplifié; canal LF: 2400 watts @ 2 ohms; canal HF: 1400 watts @ 2 ohms.

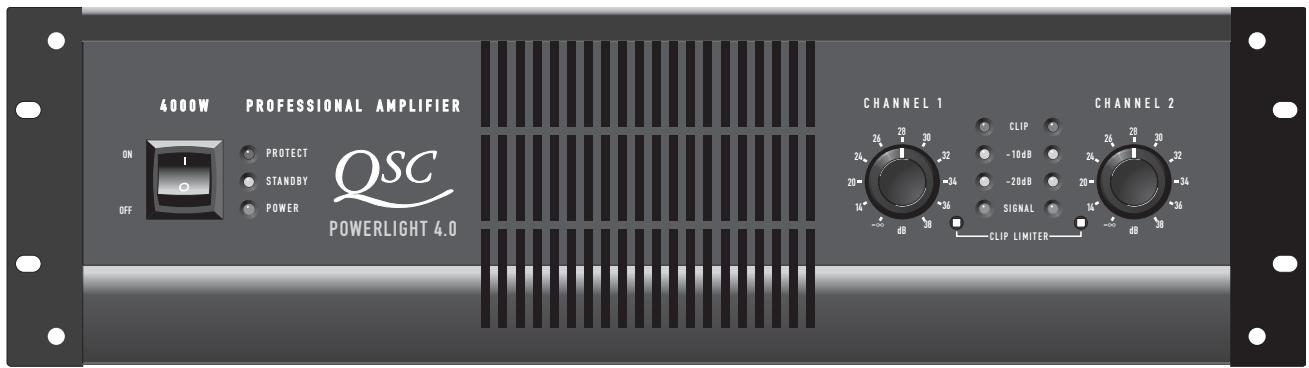

1. Commande marche/arrêt
2. DELs (Diode Électroluminescente) de modes Protect (protection), Standby (en attente), et Power (en fonction)
3. Commande de gain (Canal 1)
4. Sélecteur de limiteur d'écrêtement (Canal 1)
5. DELs de Clip, -10 dB, -20 dB, et Signal (Canal 1)
6. DELs de Clip, -10 dB, -20 dB, et Signal (Canal 2)
7. Sélecteur de limiteur d'écrêtement (Canal 2)
8. Commande de gain (Canal 2)
9. Trous de montage pour poignées

1. Bonnier d'entrée
2. Port de Données (pour utilisation avec les QSC MultiSignal Processor)
3. Sélecteur de mode Parallel/Stereo/Bridge (Parallèle/Stereo/Ponté) (excepté le domaine PowerLight 3.8^× )
4. Entrée (Canal 1)
5. Entrée (Canal 2) 6. Sortie ^+ (Canal 1) 7. Sortie ^+ (Canal 2) 8. Sortie - (Canal 1) 9. Sortie - (Canal 2)
6. Ventilateur
7. Télécommande du bloc d'alimentation.
8. Câble d'alimentation secteur
9. Patte de support de l'arête du châssis

Utiliser quatre vis de montage.

Benutzen Sie vien

Bien que facultatif, l'installation d'un support à l'arrière de l'amplificateur est recommandée. Un jeu de plaquettes est disponible à cet effet au département des services techniques ou chez votre marchand/distributeur local.

Tension d'utilisation (alimentation CA)

L'étiquette sur laquelle est inscrit le numéro de série de l'appareil indique la tension CA appropriée. Raccorder à une source de tension inappropriée est dangereux et pourrait endommager l'amplificateur.

Les amplificateurs PowerLight 3.8 et 4.0 30 ampères et nécessitant une prise de courant de 30 ampères appropriée.

Les amplificateurs PowerLight 3.4 standard NEMA et peuvent fonctionner sans risque lorsque branchés sur une prise de courant standard de 15 ampères.

Entrées

Les connecteurs d'entrée "combo" acceptent les connecteurs XLR mâles et TRS 6.3 mm (¼"), que le branchement soit symétrique ou asymétrique.

Vous pouvez aussi raccorder directement les fils d'entrée aux bornes tel qu'indiqué.

Sorties

AVERTISSEMENT: Afin de prévenir tout risque d'électrocution, ne pas utiliser l'amplificateur si une portion du conducteur du fil de haut-parleur est exposée.

Débiter le fil sur un maximum de 13 mm (½ pouce).

Insérer le fil de façon à ce qu'aucune partie du conducteur ne soit exposée ; serrer le corps du connecteur (utiliser une pièce de monnaie si nécessaire).

Prises banane avec modèles non-européens seulement.

Port de données

Pour utilisation avec les MultiSignal Processors ou Processors Basis QSC ; utiliser un câble standard VGA pour l'interconnexion.

Les nombres indiquent le gain de tension véritable de l'amplificateur, en dB.

Limineur d'écrétment

Le limiteur d'écrétement prévient l'écrêtement continuel. Sous le niveau d'écrétement, et pendant l'écrêtement transitoire, le limiteur n'aura pas d'effet sur le signal audio.

Clip-limiter

Sélecteur de mode Parallel/Stereo/ Bridge (Parallèle/Stereo/Pont)

Connexion des sorties

Au lieu des connecteurs "Combo," vous pouvez utiliser les bornes pour le branchement des entrées.

Branchement des sorties

Brancher le haut-parleur de basses fréquences à la sortie canal 1 de l'amplificateur, et le haut-parleur de hautes fréquences à la sortie canal 2, tel que montré (page 17). Voir à la page 11 pour la notice de sécurité pour le branchement des haut-parleurs.

Accessions

Séparateur de fréquences interne : Une BSC-6 "Bus Card" avec un UF-3 Filtre Universal

Mise en sourdine lors de la mise sous/hors tension.

Les sorties sont coupées pour quelques secondes quand on allume l'amplificateur, et immédiatement quand on l'éteint.

Protection contre les court-circuits

Le circuit Output Averaging™ protège les transistors de sortie contre les court-circuits et les charges difficiles.

Limineur d'écrétment

En utilisation normale, le limiteur d'écrêtement n'affecte pas le signal audio et il est en fait inaudible. Il permet l'écrêtement des transitoires et n'entre en action que lors d'écrêtement prolongé. Dans ce cas, le limiteur réduit peu à peu le niveau du signal audio (jusqu'à 10 dB) de façon à minimiser l'écrêtement. Lorsque l'écrêtement cesse, le limiteur se retire et c'est là l'réduction de gain.

Protection thermique

Un ventilateur à vitesse variable fournit le courant d'air nécessaire au refroidissement de l'amplificateur. Si la température du radiateur avait dépassé C, les sorties seraient coupées jusqu'à ce que l'amplificateur ait suffisamment refroidi.

Protection contre une anomalie CC

L'amplificateur sera éteint en présence de courant continu ou de signal subsonique excessif aux sorties.

Protection entrées/sorties

Les circuits d'entrée sont isolés par des résistances. Un circuit ultrasonique découvre les RF (Radio Fréquences) des sorties et aide à maintenir la stabilité de l'amplificateur sous des charges réactives.

(E-U seulement; consultez votre marchand ou distributeur)

Garantie de produit

QSC garantit le produit PowerLight libre de défaut de pièces et/ou de fabrication, et ce pour une période de trois ans à partir de la date d'achat, et remplacera les pièces défectueuses et réparera le produit sous l'effet de cette garantie en tant que le produit est installé et utilisé de façon normale, et que le produit est retourné à notre usine port payé, accompagné d'une copie de la preuve d'achat, i. e. facture originale. Cette garantie est conditionnelle à ce qu'une inspection du produit retourné révèle, selon notre jugement, un défaut de fabrication. Cette garantie ne couvre pas les produits ayant subi abus, négligence, accident, installation incorrecte, ou dont le code de date a été enlevé ou rendu illisible.
