Type de produit	Machine à glaçons
Marque	BARTSCHER
Modèle	104025 (C 25)
Capacité de production	25 kg de glaçons par 24 heures
Type de glace	Glaçons cubiques
Alimentation	230 V / 50 Hz / 1 phase
Dimensions (L x P x H)	400 x 500 x 600 mm
Poids net	30 kg
Matériaux	Habillage en acier inoxydable, évaporateur en cuivre
Fonctions principales	Production automatique de glaçons, arrêt automatique lorsque le bac est plein, cycle de récolte par basculement
Entretien et nettoyage	Nettoyage régulier du circuit d'eau et du condenseur, détartrage périodique recommandé
Sécurité	Protection contre la surchauffe du compresseur, détection de niveau d'eau bas, arrêt automatique en cas de dysfonctionnement
Pièces détachées et réparabilité	Liste de pièces disponible, compresseur, condenseur, pompe à eau, capteurs, etc. réparables
Informations générales	Appareil professionnel pour utilisation en restauration, refroidissement par air

FOIRE AUX QUESTIONS - 104025 BARTSCHER

Comment démarrer la machine à glaçons pour la première fois ?

Laissez la machine reposer debout pendant 2 heures après le déballage. Raccordez l'arrivée d'eau et branchez l'appareil sur une prise 230 V adaptée. Appuyez sur l'interrupteur principal. Le cycle de production commence automatiquement.

Combien de temps faut-il pour produire les premiers glaçons ?

Le premier cycle de production prend généralement entre 20 et 30 minutes. La production complète du bac peut prendre plusieurs heures en fonction de la température ambiante et de l'eau.

Que faire si la machine ne produit pas de glace ?

Vérifiez l'alimentation électrique, l'arrivée d'eau, et assurez-vous que le bac à glaçons n'est pas plein. Si le problème persiste, vérifiez le capteur de niveau d'eau et le thermostat. Consultez la notice pour les codes d'erreur.

Comment nettoyer la machine à glaçons ?

Débranchez l'appareil. Nettoyez l'intérieur avec un mélange d'eau tiède et de détartrant doux. Rincez abondamment. Nettoyez le condenseur avec une brosse douce. Effectuez cette opération au moins une fois par mois.

Faut-il détartrer l'appareil régulièrement ?

Oui, un détartrage tous les 3 mois est recommandé pour éviter l'accumulation de calcaire qui réduit les performances. Utilisez un produit détartrant adapté aux machines à glaçons.

Quel type d'eau utiliser ?

Utilisez de l'eau potable froide, de préférence filtrée ou adoucie pour prolonger la durée de vie de l'appareil et améliorer la clarté des glaçons. Évitez l'eau distillée.

Pourquoi les glaçons sont-ils troubles ?

Des glaçons troubles peuvent être causés par une eau dure, une température ambiante élevée ou un cycle de gel trop rapide. L'installation d'un filtre à eau peut améliorer la clarté.

La machine s'arrête-t-elle automatiquement quand le bac est plein ?

Oui, la machine est équipée d'un capteur de niveau de glace qui arrête la production lorsque le bac est plein. La production reprend automatiquement lorsque la glace est retirée.

Que faire en cas de fuite d'eau ?

Vérifiez les raccords d'arrivée et d'évacuation d'eau, le joint de la porte et le bac de récupération. Si la fuite persiste, contactez le service après-vente.

Où trouver les pièces détachées pour ce modèle ?

Les pièces détachées sont disponibles auprès de revendeurs agréés BARTSCHER. Utilisez les numéros de pièce indiqués dans la liste de pièces de la notice pour commander.

MODE D'EMPLOI 104025 BARTSCHER

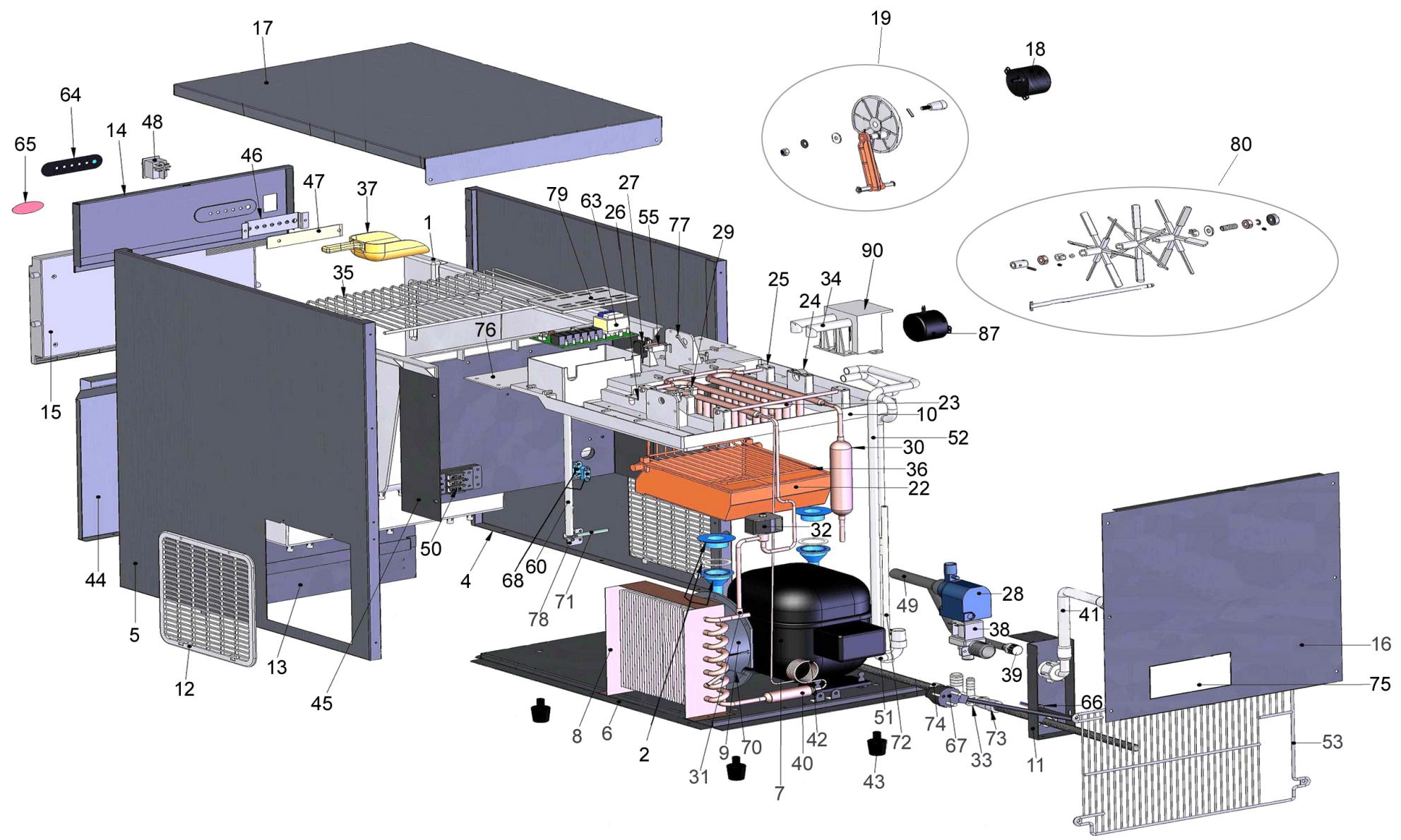

Pos.	Artikelbeschreibung	Description of item	Artikel Nr./Item No.
1	Gehäuse,innen	plastic cabinet	Auf Anfrage/On request
2	Abfluss komplet	drain water connector	Auf Anfrage/On request
4	Edelstahlabdeckung links	left side stainless steel plate	Auf Anfrage/On request
5	Edelstahlabdeckung rechts	right side stainless steel plate	Auf Anfrage/On request
6	Bodenplatte	base plate	Auf Anfrage/On request
7	Kompressor	compressor	010402501
8	Kondensator	condenser	010402508
9	Lüfter	fan	010402509
10	Befestigungslatte	support plate	Auf Anfrage/On request
11	Befestigungslatte	fixing plate	Auf Anfrage/On request
12	Lüftungsgitter	ventilate bar	0104025012
13	Befestigungsrahmen vorne	front plate	Auf Anfrage/On request
14	Schalterblende	upper stainless steel plate	Auf Anfrage/On request
15	Frontklappe, Edelstahl	stainless steel front	010402545
16	Abdeckplatte hinter	rear cover plate	Auf Anfrage/On request
17	Dach/Gehäusedeckel	top cover plate	010402539
18	Motor Kippung 49 TYD-1(1.04RPM)	turn ice motor 49 TYD-1(1.04RPM)	010402522
19	Kippmechanismus komplet	turn ice mechanism complete	0104025019
22	Wasserbehälter	plastic water box	Auf Anfrage/On request
23	Verdampfer	evaporator	010402523
24	Radabdeckung	cover plate for axletree	Auf Anfrage/On request
25	Verdampferabdeckung	cover plate for evaporator	Auf Anfrage/On request
26	Radabdeckung	cover plate for axle of water box	Auf Anfrage/On request
27	Mikroschalter	micro switch	010404067
28	Wasserpumpe	water pump	010402528
29	Halterung für Sensor	bracket for hall sensor	Auf Anfrage/On request
30	Wassertank	copper collector	Auf Anfrage/On request
31	Rohr T-Stück	T shape 3-ways copper pipe	Auf Anfrage/On request
32	Abtauventil	electric valve	010402532
33	Ablauf	4-ways drain water connector	010402533
34	Rohr	pipe	Auf Anfrage/On request
35	Edelstahlgitter	flip ice stainless steel bar	Auf Anfrage/On request
36	Edelstahlgitter für Wasserbehälter	stainless steel rack in water box	Auf Anfrage/On request
37	Eisschaufel	ice spoon	010402521
38	Wassereinlassventil	water inlet valve	010402538
39	Ablaufverschluss	ddrainer connect nozzle	010404043
40	Trockner	filter	Auf Anfrage/On request
Bartscher		Eiswürfelbereiter C 25 Article-Nr.: 104.025	Ersatzsteilliste 27.10.2008	Seite 2/3
Pos.		Artikelbeschreibung	Description of item	Articlel Nr./Item No.
41		Wasserzulaufgummischlauch	water supply pipe	013076
42		Kapillarrohr	capillary	Auf Anfrage/On request
43		Fuß M8	foot	010402520
44		Abeckung unter, Edelstahl	downside stainless steel plate	Auf Anfrage/On request
45		Hintere Abdeckung innen	rear plate	Auf Anfrage/On request
46		Displayhalterung	holder of display	Auf Anfrage/On request
47		Display Mainboard	display PCB board	010402512
48		Hauptschalter	power switch	A01204069
49		Anschlussrohr, 3-Wege	3-ways connecting pipe	010402519
50		Anschlussklemme	connect wires box	Auf Anfrage/On request
51		Rohr	pipe	Auf Anfrage/On request
52		Rohr	pipe	Auf Anfrage/On request
53		Gitterabdeckunghlen	rear ventilate bar	Auf Anfrage/On request
55		Wasserstandssensor	water level sensor	010402555
60		Rohr	plastic pipe for ice full sensor	Auf Anfrage/On request
63		Hauptplatine/Steuerung	PCB control board	010402527
64		Displayfolie	indicate stick paper	010402564
65		Firmenlogo	trade mark	Auf Anfrage/On request
66		Kabelschutzbehälter	wires inlet protect sheath	Auf Anfrage/On request
67		Anschlusskabel mit Stecker	power supply cable with plug	Auf Anfrage/On request
68		Zugentlastung komplett	base of cable fastener	Auf Anfrage/On request
70		Temperaturfühler	condenser temperature sensor	01040259
71		Eisflüssstandssensor	ice full sensor	010402536
72		Überlaufrohr	overfall pipe on pump	Auf Anfrage/On request
73		Ablaufschlauch	drain water pipe	010402516
74		Ablaufrohr	melt ice water drain pipe	010402514
75		Typenschild	name plate	Auf Anfrage/On request
76		Eisfackabdeckung oben	cover plate for cabinet	Auf Anfrage/On request
77		Metallstift	metal pin	Auf Anfrage/On request
78		Befestigung für Eisflüssstandssensor	fixing clip for ice full sensor	Auf Anfrage/On request
79		Abdeckung	cover of control box	Auf Anfrage/On request
80		Welle für Paddelsystem compllett	stainless steel axel of rod	Auf Anfrage/On request
87		Motor für Paddelsystem	paddle motor	010402530
90		Gehäuse	housing	Auf Anfrage/On request
