MHS550 - Radio marine UNIDEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radio marine VHF portable avec récepteur AM/FM/aéronautique et SRF
Marque	UNIDEN
Modèle	MHS550
Dimensions (H x L x P)	107 x 65 x 35 mm (4,21 x 2,55 x 1,38 pouces)
Poids	250 g (8,8 oz) avec batterie lithium-ion
Alimentation principale	Batterie lithium-ion rechargeable 7,4 V CC, 1400 mAh
Alimentation de secours	Étui pour 4 piles alcalines AAA (non incluses), puissance limitée à 2,5 W
Chargeur	Chargeur de bureau avec adaptateur secteur CA (100-240 V) ou cordon CC 12 V (allume-cigare)
Autonomie de la batterie Li-ion	Environ 10 heures (min.)
Étanchéité	Conforme JIS8/IPX8 : submersible jusqu'à 1,5 m pendant 30 minutes
Puissance de transmission VHF	5 W / 2,5 W / 1 W (sélectionnable)
Bandes radio	VHF marine (USA/CAN/INT), SRF (FRS), AM, FM, aéronautique (108-137 MHz)
Canaux	Tous canaux maritimes USA, Canada, internationaux ; 14 canaux SRF ; 10 canaux météo NOAA
Fonctions de surveillance	Triple veille (canaux 16 et 9), double veille (canal 16), alerte météo avec codes FIPS, balayage mémoire
Codes de confidentialité SRF	142 codes CTCSS/DSC
Autres fonctions	Rétroéclairage orange réglable, bip touches, verrouillage clavier, microphone/haut-parleur externe (optionnel)
Entretien	Vérifier le joint d'étanchéité à chaque ouverture du compartiment batterie ; ne pas transmettre si antenne endommagée ; faire réviser périodiquement par un centre agréé
Sécurité	Utiliser uniquement l'antenne fournie ; maintenir à 2,5 cm du visage ; ne pas exposer la batterie à la chaleur excessive ; recycler la batterie conformément aux réglementations
Pièces détachées disponibles	Batterie Li-ion, étui piles alcalines, chargeur, attache-ceinture, dragonne, joint d'étanchéité (sur demande)
Garantie	3 ans limitée (pièces et main-d'œuvre)
Température de fonctionnement	-20 °C à +50 °C (charge batterie : 0 °C à +45 °C)
Accessoires inclus	Batterie Li-ion, chargeur avec adaptateur CA et cordon CC, étui piles alcalines, attache-ceinture, dragonne

FOIRE AUX QUESTIONS - MHS550 UNIDEN

Comment effectuer un appel de détresse MAYDAY ?

Commutez sur le canal 16 (appuyez sur 16/9/TRI). Appuyez sur PUSH TO TALK et dites clairement : 'MAYDAY MAYDAY MAYDAY', donnez l'identité de votre navire, votre position, la nature de la détresse, le nombre de personnes à bord, la condition du navire et une brève description. Terminez par 'ICI [nom] À VOUS' et relâchez PTT. Écoutez 30 secondes ; si pas de réponse, répétez.

Comment changer la puissance de transmission ?

Maintenez enfoncée la touche BAND-1/2.5/5W pendant 2 secondes pour passer à la puissance suivante (1 W, 2,5 W ou 5 W). L'affichage indique la puissance en haut à gauche. En mode SRF ou avec piles alcalines, la puissance est limitée.

Pourquoi la radio ne transmet-elle pas ?

Vérifiez que vous n'êtes pas en mode météo ou balayage. Assurez-vous que le canal n'est pas en réception seule (RX only). Si vous parlez plus de 5 minutes, relâchez PTT et rappuyez. Vérifiez aussi que la batterie est chargée et que l'antenne n'est pas endommagée.

Comment programmer les codes FIPS pour les alertes météo ?

Ouvrez le menu (MENU), choisissez FIPS Codes, puis Add. Utilisez CHANNEL UP/DOWN pour saisir les 6 chiffres du code de votre région (ex: 048000 pour le Texas). Appuyez sur ENTER après chaque chiffre. Vous pouvez enregistrer jusqu'à 20 codes.

La radio émet un bruit constant, que faire ?

Tournez le bouton SQUELCH dans le sens horaire jusqu'à ce que le bruit cesse. Si le niveau est trop haut, vous risquez de manquer des signaux faibles. Ajustez progressivement.

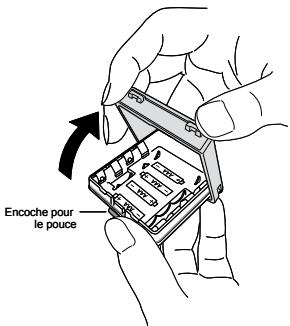

Comment utiliser l'étui de piles alcalines ?

Retirez la batterie Li-ion et insérez l'étui de piles alcalines avec 4 piles AAA (non incluses). Assurez-vous que le joint d'étanchéité est propre. La puissance sera limitée à 2,5 W. L'étui empêche la recharge accidentelle.

Comment activer la surveillance triple ou jumelée ?

Maintenez enfoncée la touche 16/9-TRI pendant 2 secondes pour activer la surveillance triple (canaux 16 et 9). Pour passer en surveillance jumelée (canal 16 seulement), allez dans MENU > Dual/TriWatch et sélectionnez 16 DualWatch.

Comment régler le contraste et la luminosité de l'écran ?

Pour le contraste : MENU > Contrast, puis CHANNEL UP/DOWN pour ajuster (10 niveaux). Pour la luminosité : MENU > Lamp Adjust, choisissez Always On, Timer (réglable de 5 sec à 5 min) ou Always Off. Validez avec ENTER.

La radio ne s'allume pas, que vérifier ?

Assurez-vous que la batterie est correctement installée et chargée. Si vous utilisez des piles alcalines, vérifiez leur polarité et qu'elles sont neuves. Vérifiez aussi que le loquet de la batterie est bien fermé et que le joint d'étanchéité n'est pas endommagé.

Comment sauvegarder un canal en mémoire pour le balayage ?

Syntonisez le canal désiré, puis maintenez enfoncée la touche SCAN-MEM pendant 2 secondes. L'icône Memory s'affiche. Pour retirer un canal, refaites la même opération. Pour lancer le balayage, appuyez brièvement sur SCAN-MEM (nécessite au moins 2 canaux en mémoire).

MODE D'EMPLOI MHS550 UNIDEN

Faire un appel de détresse

Pour toute référence ultérieure, transcrivez ci-dessous le nom et l'indicatif d'appel de votre bateau :

Parlez lentement - clairement - calmement.

1. Vérifiez si votre radio est en marche.
2. Appuyez sur la touche 16/9/TRI afin de commuter au canal 16 (156,8 MHz). (Si le canal 16 n'apparaît pas dans le coin de l'affichage, appuyez de nouveau sur 16/9/TRI jusqu'à ce qu'il soit affiché.)
3. Appuyez sur le bouton PUSH TO TALK et dites : "MAYDAY - MAYDAY - MAYDAY".
4. Donnez l'identité de votre navire en disant : "ICI {nom ou indicatif d'appel de votre bateau}."
5. Dites : "MAYDAY {nom ou indicatif d'appel de votre bateau}". Donnez votre emplacement : (quels sont les points de repère ou aides à la navigation qui se trouvent près de vous ou lisez les coordonnées de longitude et de latitude apparues sur votre dispositif GPS).
6. Révélez la nature de votre détresse, par exemple, êtes-vous en train de couler, est-ce une urgence médicale, y a-t-il un homme à la mer, êtes-vous aux prises avec un incendie, êtes-vous à la dérive, etc.?
7. Donnez le nombre de personnes à bord et les conditions des blessés, s'il y en a.
8. Donnez la condition de navigabilité actuelle de votre navire, en l'occurrence, quel est le degré de l'urgence par rapport à l'inondation, à l'incendie ou à votre proximité de la côte?
9. Donnez une brève description de votre navire (mètre, type, couleur, coque).
10. Dites : "JE VAIS ÉCOUTER SUR LE CANAL 16".
11. Terminez le message en disant "ICI {nom ou indicatif d'appel de votre bateau} À VOUS."
12. Relâchez le bouton PUSH TO TALK et écoutez. Si vous n'obtenez pas de réponse après 30 secondes, repésez l'appel en commençant à l'étape 3 ci-dessus.

Faire un appel de détresse....(intérieur de la couverture avant) introduction. 4

Caractéristiques 4 Conventions du guide 5

Comment débuter 5

Accessoires inclus 5 Nomenclature des pièces de la radio MHS550 6

Vue avant 6 Vue arrière 8 Nomenclature des pièces du chargeur 9 Utiliser les menus 9

Comment fonctionne la radio 10

Mode de fonctionnement normal 11

Mode normal avec surveillance des alertes météorologiques 12 Mode normal avec surveillance triple ou jumelée. 12 Mode normal avec surveillance simultanée des alertes météorologiques et de la surveillance triple/jumelée 13

Mode de balayage 13

Utiliser la radio en mode de balayage 14 Mode de balayage avec surveillance des alertes météorologiques 15 Mode de balayage avec surveillance triple/jumelée 15 Mode de balayage avec surveillance simultanée des alertes météorologiques et de la surveillance triple/jumelée 16

Mode météorologique 16

Utiliser la radio en mode météorologique 16 Mode météorologique avec surveillance des alertes météorologiques 17 Mode météorologique avec surveillance triple ou jumelée 17

Installer le matériel 18

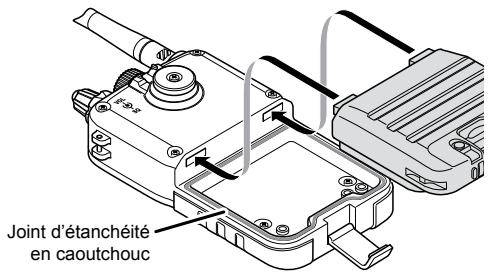

Installer la pile 18 Utiliser l'étui des piles alcalines 19

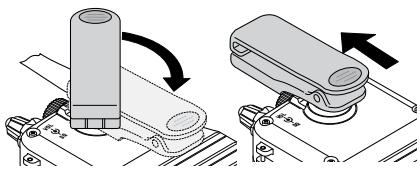

Fixer l'attache-ceinture 21 Installation du chargeur 21 Installation sur une surface plate 21

Régler volume. 23 Régler le niveau de suppression de bruit de fond 23 Changer le canal. 24 Contraste 24 Ajustement de la luminosité 24 Activer/désactiver le bip à la pression des touches 25 Utiliser la prise de haut-parleur/microphone externe 25

Utiliser la bande VHF maritime 26

Lire l'écran de la bande maritime 26 Messages du statut de la bande maritime 26 Options du menu de la bande VHF maritime 27 Effectuer une transmission 29

Amplifier la puissance de transmission 29

Choisir la surveillance triple ou jumelée 30 Régler le mode des canaux UIC (États-Unis/CAN/INT) 31 Changer les noms des canaux 31 Utiliser les codes FIPS pour les alertes météorologiques 32

Utiliser la bande du service radio familial (SRF) 34

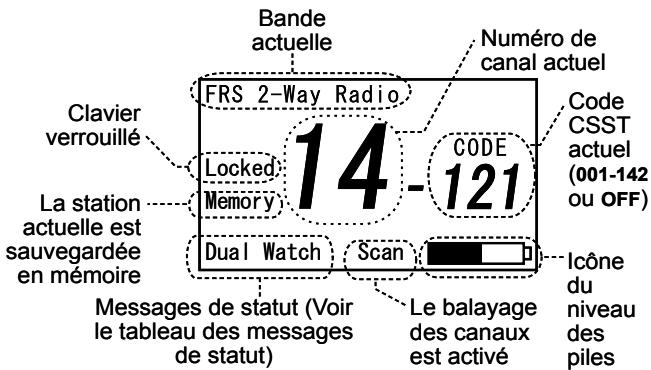

Lire l'écran de la bande du service de la radio familiale SRF....34 Messages du statut de la bande SRF 35 Options du menu de la bande SRF 35 Régler les codes de confidentialité (CTCSS) 36

Utiliser la bande AM 38

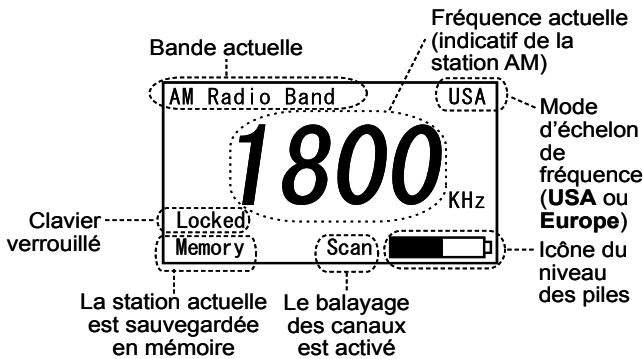

Lire l'écran de la bande AM 38 Références du menu de la bande AM 39

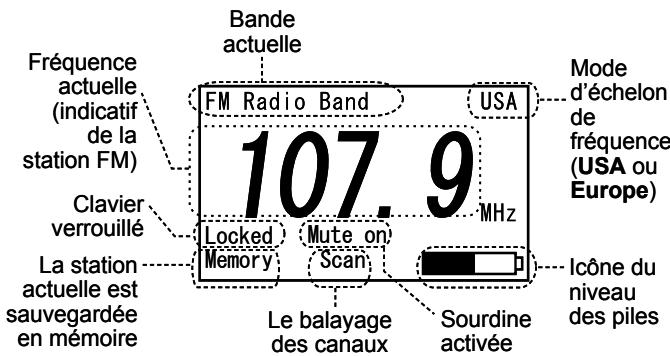

Lire l'écran de la bande FM 40 Options du menu de la bande FM 40

Utiliser la bande aéronautique 41

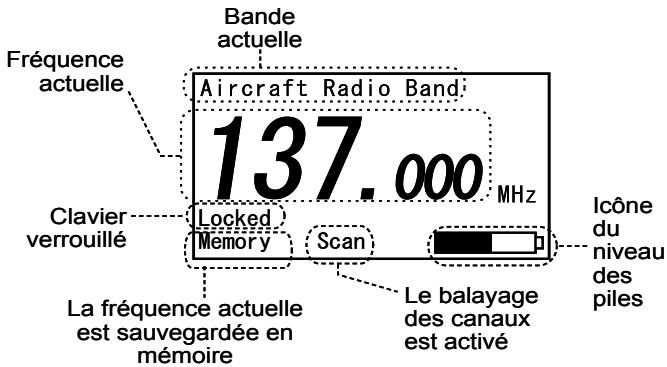

Lire l'écran de la bande aéronautique 42 Options du menu de la bande aéronautique 42

Entretien et dépannage 43

Questions fréquentes 43

Spécifications 45

Spécifications générales 45 Spécifications du récepteur 46 Spécifications du transmetteur 47

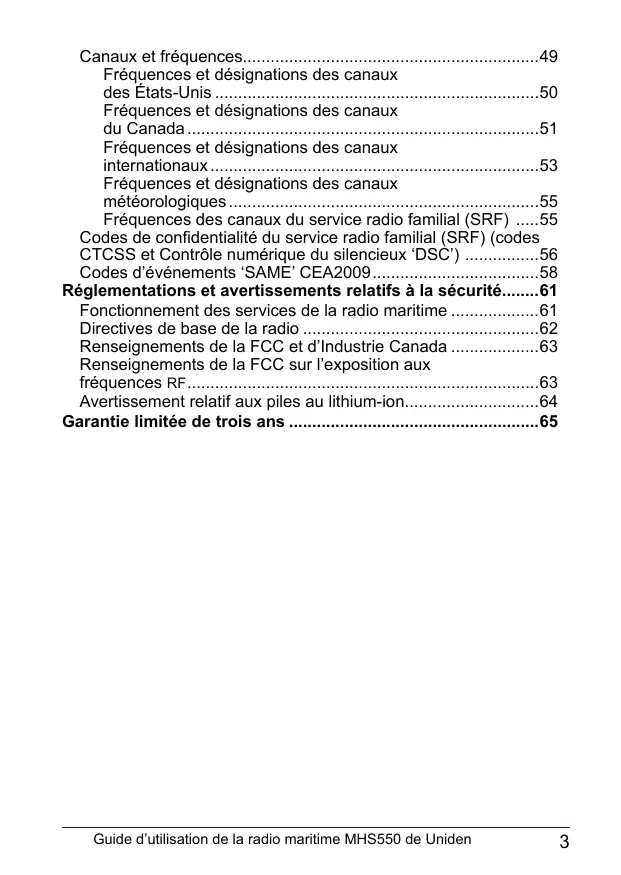

Canaux et fréquences. 49

Fréquences et désignations des canaux des États-Unis 50 Fréquences et désignations des canaux du Canada 51 Fréquences et désignations des canaux internationaux. 53 Fréquences et désignations des canaux météorologiques 55 Fréquences des canaux du service radio familial (SRF)....55 Codes de confidentialité du service radio familial (SRF) (codes CTCSS et Contrôle numérique du silencieux 'DSC') 56 Codes d'événements 'SAME' CEA2009 58

Réglementations et avertissements relatifs à la sécurité......61

Fonctionnement des services de la radio maritime 61 Directives de base de la radio 62 Renseignements de la FCC et d'Industrie Canada 63 Renseignements de la FCC sur l'exposition aux fréquences RF. 63 Avertissement relatif aux piles au lithium-ion. 64

Garantie limitée de trois ans 65

Caractéristiques

La radio MHS550 procure les fonctions principales suivantes :

• Conception submersible

Conforme aux normes d'étanchéité JIS8, ce qui signifie que la radio peut être submergée dans un mètre et demi d'eau pendant trente minutes sans être endommagée.

Service radio familial (SRF) avec codes de confidentialité (CTCSS)

Procure une communication à deux voies par l'entremise des quatorze canaux du service radio familial (SRF) et des codes de confidentialité du système de silencieux de sous-porteuse (CTCSS)/contrôle numérique du silencieux (DSC), permutant de réduire les interférences provenant d'autres appareils SRF se trouvant à proximité.

• Bandes de radiodiffusion AM et FM standard
• Réception des radiodiffusions aéronautiques (108-137 MHz)

Vous permet d'écouter les communications air-sol.

Mode de balayage de la mémoire

Vous permet de sauvegarder les canaux en mémoire et les surveiller en succession rapide.

• Sélection du niveau de puissance de la transmission

Vous permet d'amplifier la puissance du transmetteur de 1 watt à 2,5 ou 5 watts, ce qui vous procure une plus grande portée de transmission.

• Affichage du niveau de la pile et tonalité d'alerte de pile faible.
• Fonction de surveillance triple ou jumelée

Permet de surveiller les canaux de détresse de la garde côtière et d'interpellation 16 et 9 en arrêté-plan.

• Procure tous les canaux VHF maritimes pour les eaux des États-Unis, du Canada et internationales.
• Surveillance des canaux météorologiques de la NOAA

Sonne une tonalité d'avertissement lorsqu'une alerte de danger est émise pour votre région.

Conventions du guide

Ce guide utilise différents styles de caractères pour vous aider à désigner les différentes parties de la radio :

• LETTRES MAJUSCULES EN CARACTERES GRAS DE PETITE TAILLE indiquant une touche ou un bouton se trouvant directement sur la radio ou le microphone.
• Lettres en italique indiquant un texte sur l'affichage, tel que les options du menu, des invitations à entrer une commande et des messages de confirmation.

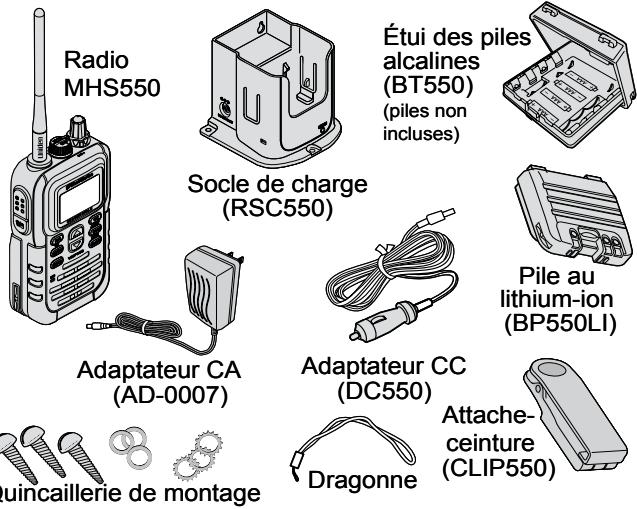

Accessoires inclus

Si l'une des pièces s'avère manquante ou défectueuse, communiquez avec Uniden (voir la couverture arrière pour connaître les coordonnées).

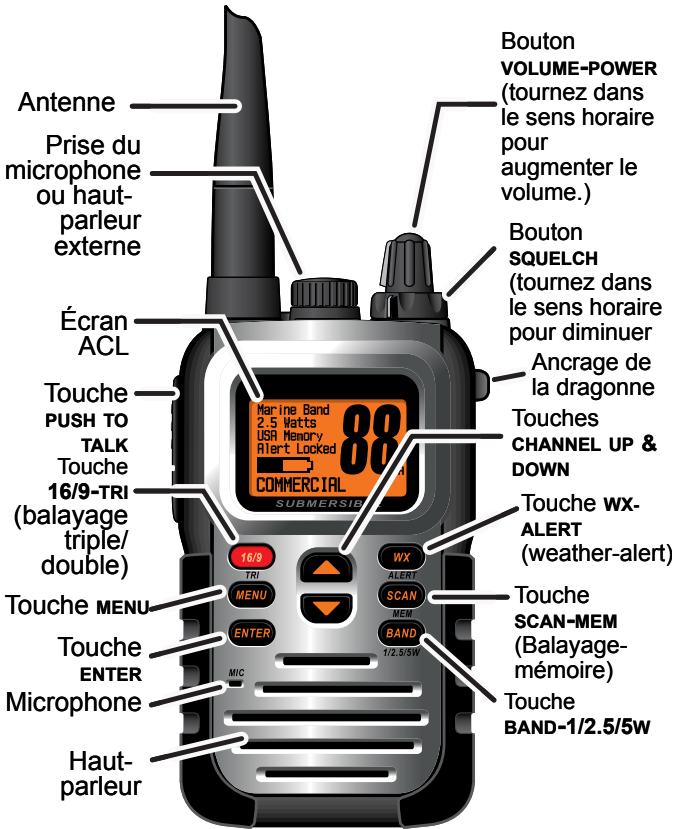

Vue avant

TOUCHE	Appuyez pour...	Maintenez enforcée pour...
PUSH TO TALK		Transmettre sur un canal. Remarque : Vous ne pouvez pas transmettre pendant que la radio est sur le chargeur.
16/9-TRI	1er pression : Aller au canal 16. 2er pression : Aller au canal 9. 3er pression : Revenir au canal d'origine.	Aller au mode de surveillance triple ou jumelée (voir à la page 30).
MENU	Afficher le menu de la radio.
ENTER	Choisir l'options d'un menu.
CHANNEL UP	Augmenter d'un canal à la fois ou vous déplacer d'une option à la fois au sein de l'écran d'un menu, vers le haut.	Vous déplacer rapidement au sein des canaux, vers le haut.
CHANNEL DOWN	Diminuer d'un canal à la fois ou vous déplacer d'une option à la fois au sein de l'écran d'un menu, vers le bas.	Vous déplacer rapidement au sein des canaux, vers le bas.
WX-ALERT	Écouter les conditions météorologiques actuelles dans votre région.	Surveiller les canaux météorologiques pour entendre les alertes (dans n'importequelle région).
SCAN-MEM	Lancer le balayage des canaux sauvégardés en mémoire.	Sauvegarder un canal en mémoire ou retirer un canal de la mémoire.
BAND-1/2.5/5W	Permuter entre les bandes de la radio : maritime/VHF, SRF, AM, FM et aeronautiques.	Changer la puissance de transmission (voir à la page 29).

BOUTON	Tournez dans le sens horsaire pour....:	Tournez dans le sens antihoraire pour.....:
VOLUME- POWER	Mettre la radio en marche ou augmenter le volume.	Diminuer le volume oumettre la radio hors fonction.
SQUELCH	Augmenter le niveau du suppresseur de bruit de fond pour réduire les bruits parasites sur le canal.	Diminuer le niveau du suppresseur de bruit de fond pour entendre les signaux plus faibles.

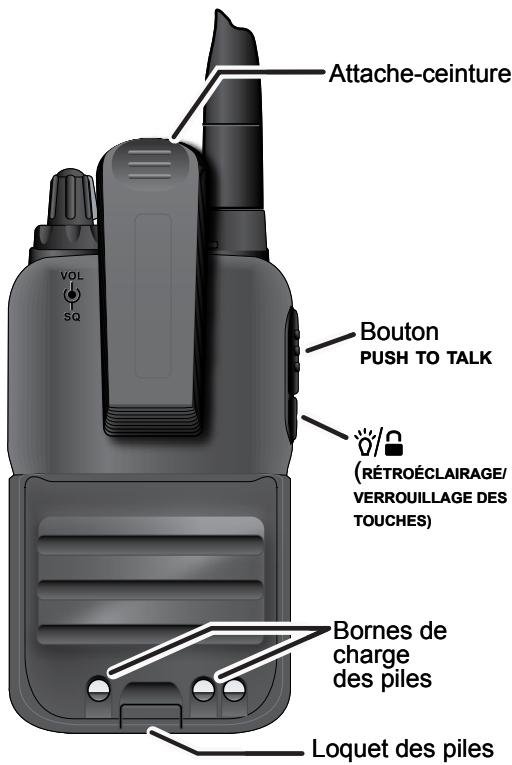

TOUCHE	Appuyez pour...	Maintenez enfonnée pour...
PUSH TO TALK		Transmettre sur un canal. Remarque : Vous ne pouvez pas transmettre pendant que la radio est sur le chargeur.
BACKLIGHT/ KEY LOCK	Activer l'écran ACL et le rétroéclairage du clavier des touches.	Verrouiller et déverrouiller le clavier des touches.

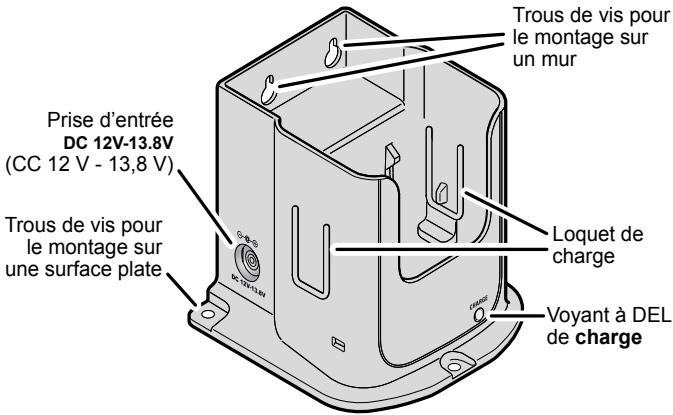

Nomenclature des pièces du chargeur

Voyant de CHARGE avant	S'allume pendant la recharge du bloc-piles et s'éteint lorsque le bloc-piles est pleinement chargé. Si le bloc-piles est complètement chargé lorsque la radio est déposée sur le socle de charge, levoyant à DEL ne s'allumera pas.
Prise d'entrée DC 12V-13.8V (CC 12 V - 13,8 V)	Utilissez SEULEMENT l'adaptateur CA ou CC fourni avec la radio! L'adaptateur CA doit être branché à une source d'alimentation de 12-13,8 V avec mise à la masse négative.

Utiliser les menus

Voici quelques conseils relatifs à l'utilisation des écrans de menu de la radio MHS550. Les écrans et les options de menu spécifiques diffèrent pour chacune des bandes de radio. Pour plus de détails, consultez les instructions se rapportant à chacune des bandes radio, débutant à la page 26.

• L'option actuelle est mise en surbrillance, en format un texte inversé. Utilisez la touche d'augmentation des canaux CHANNEL UP pour vous déplacer d'une ligne au sein

du menu, vers le haut.

• Utilisez la touche de diminution des canaux CHANNEL DOWN pour vous déplacer d'une ligne au sein du menu, vers le bas.
• Appuyez sur la touche de validation d'entrée ENTER pourCHOISIR L'OPTION SELECTIONNEE.
• Sélectionnez Exit (quitter) pour fermer le menu.

Comment fonctionne la radio

La radio MHS550 possède trois modes de fonctionnement principaux : le mode normal, le mode de balayage et le mode de météorologie.

Mode	Ce qu'il fait :	Utilisez-le quand ....:	Pour l'activer/le désactiver
Mode normal	Surveillance un seul canal. Dans les bandes maritimes et SRF, il vous permet de parler sur ce canal.	Vous désirez surveiller un canal ou parler à une autre radio.	(Mode par défaut pour chaque bande de radio)
Mode de balayage	Surveillance tous les canaux sauvegardés dans la mémoire.	Vous désirez surveiller un petit groupe de canaux que vous utilisez plus souvent et dont vous désirez surveriller le traffic.	Appuyez sur SCAN-MEM.
Mode météo	Surveillance le canal météo de la NOAA sélectionné.	Vous désirez entendre la météo actuelle et les prévisions dans votre région.	Appuyez sur WX-ALERT.

En plus des trois modes de fonctionnement principaux, la radio MHS550 vous procure également trois modes de surveillance distincts, que vous pouvez activer pendant que vous utilisez l'un des trois modes de base. Dans les modes de surveillance, la radio recherche brièvement la présence d'activité sur un canal spécifique, puis revient au mode précédent.

Mode de surveillance	Ce qu'il fait :	Pour l'activer/le désactiver
Surveillance des alertes métêo	Vérifie la présence d'alertes sur le dernier canal métêo que vous avez utilisé toutes les sept secondes.	Maintenez enforcée la touche WX-ALERT pendant deux secondes.
Surveillance triple	Vérifie la présence d'activité sur les canaux 16 et 9 toutes les deux secondes.	Maintenez enforcée la touche 16/9-TRI pendant deux secondes
Surveillance jumelée	Vérifie la présence d'activité sur le canal 16 toutes les deux secondes	Changez le mode de surveillance triple à celui de surveillance jumelée dans le menu des réglages, puis maintenez enforcée la touche 16/9-TRI pendant deux secondes

Remarque : Vous devez surveiller le canal 16 chaque fois que votre bateau navigue. Vous devriez activer la surveillance triple ou jumelée en tout temps lorsque les deux bateaux sont en route.

Mode de fonctionnement normal

• Appuyez sur la touche CHANNEL UP de la radio pour vous déplacer d'un canal à la fois vers le haut. Maintenez enfoncée la touche pour défiler rapidement à travers les canaux vers le haut.
• Appuyez sur la touche de CHANNEL DOWN de la radio pour vous déplacer d'un canal à la fois vers le bas. Maintenez enfoncée la touche pour défileter rapidement à travers les canaux vers le bas.
• Vous pouvez écouter toutes les bandes radio disponibles. Vous pouvez transmettre sur les canaux SRF et la plupart des canaux VHF maritimes.
• Pour transmettre, maintenez enfoncée la touche PUSH TO TALK. Relâchez la touche lorsque vous avez fini de parler.
• Pour obtenir la meilleure qualité de son, tenez le microphone à environ deux pouces de votre bouchependant que vous parlez.

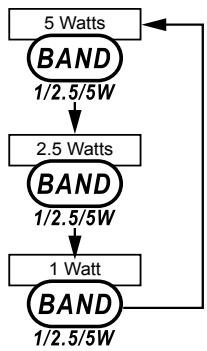

• Pour changer la puissance de transmission, maintenez enfoncée la touche BAND-1/2.5/5W pendant deux secondes. La puissance de transmission change à la capacité de puissance suivante chaque fois que vous maintenez enfoncée la touche BAND-1/2.5/5W.

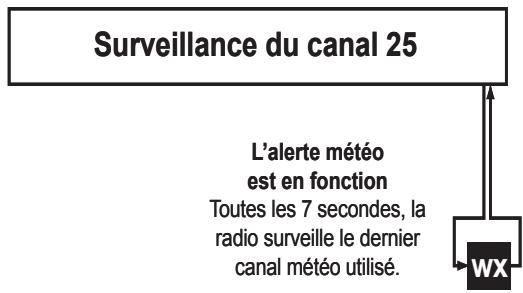

Mode normal avec surveillance des alertes météorologiques

Si vous activez la surveillance des alertes météorologiques pendant que vous utilisez la radio en mode normal, celle-ci surveille le canal météo que vous avez utilisé le plus récemment toutes les sept secondes. S'il détecte une Alerte météo pour votre région, il changera le canal au dernier canal météo utilisé. (Si vous êtes en cours de transmission, la radio attend que vous ayez terminé de transmettre avant de surveiller le canal météo.

Mode normal avec surveillance triple ou jumelée

Si vous activez la surveillance triple pendant que vous utilisez la radio en mode normal, celle-ci surveille les canaux 16 et 9 toutes les deux secondes ; lorsque la surveillance jumelée est activée, la radio ne surveille que le canal 16. La radio ne surveillera pas le canal 16 ou 9 pendant que vous transmettez ; elle attend que votre transmission soit terminée.

puis surveille les canaux.

Surveillance du canal 25

La surveillance triple est en fonction

Toutes les 2 secondes, la radio surveille les canaux 9 et 16.

Mode normal avec surveillance simultanée des alertes météorologiques et de la surveillance triple ou jumelée

Vous pouvez activer la surveillance des alertes météorologiques et de la surveillance triple/simultanée en même temps. La radio exécute les deux surveillances au moment programmé:

Surveillance du canal 25

Toutes les 2 secondes, la radio surveille les canaux 9 et 16.

La surveillance triple est en fonction

Toutes les 7 secondes, la radio surveille le dernier canal météo utilisé.

La surveillance des alertes météo est en fonction

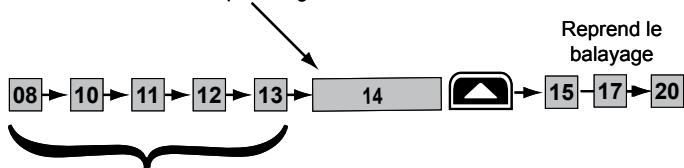

Mode de balayage

Vous pouvez sauvegarder les canaux dans la mémoire et ensuite utiliser le mode de balayage pour surveiller ces canaux. Lorsque la radio détecte un signal sur un canal, elle effectue une pause sur ce canal pendant toute la durée de réception du signal; lorsque la transmission cesse, la radio

continue le balayage. Lorsqu'elle détecte un signal, la radio demeure sur ce canal jusqu'à ce que vous appuyiez sur la touche.

Lorsqu'elle détecte un signal, la radio demeure symphonisée sur ce canal, jusqu'à ce que vous appuyiez sur la touche CHANNEL UP ou que le signal cesse.

La radio effectue le balayage de 5 canaux en 0.5 seconde.

Utiliser la radio en mode de balayage

• Pour activer le mode de balayage, appuyez sur la touche SCAN-MEM.
• Vous ne pouvez pas transmettre lorsqu'en mode de balayage.
• Vous devez avoir deux canaux ou plus en mémoire pour lancer un balayage.
• Pour sauvegarder un canal dans la mémoire, CHOISSEZ LE CANAL, puis maintenez la touche SCAN-MEM enfoncée pendant deux secondes. L'indication Memory apparait à l'affichage chaque fois que vous synchronisez ce canal.
• Pour-retirer un canal de la mémoire, symtonisez la radio à ce canal, puis maintenez la touche SCAN-MEM enforcée pendant deux secondes. L'indication Memory n'apparaitra plus à l'affichage.
• Lorsque la radio demeure sur un canal, appuyez sur la touche d'augmentation des canaux CHANNEL UP pour quitter ce canal et reprendre le balayage.
• Pour terminer le balayage, appuyez de nouveau sur la touche SCAN-MEM ; la radio demeure sur le dernier canal balayé.

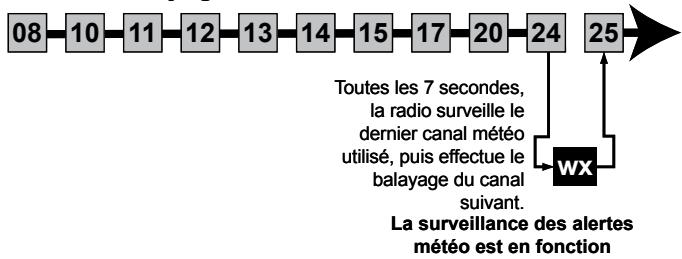

Mode de balayage avec surveillance des alertes météorologiques

Si vous activez la surveillance des alertes météo pendant que vous utilisez le mode de balayage, la radio surveille le canal météo utilisé le plus récemment toutes les sept (7) secondes, puis continue à balayer le prochain canal en mémoire :

Balayage des canaux en mémoire

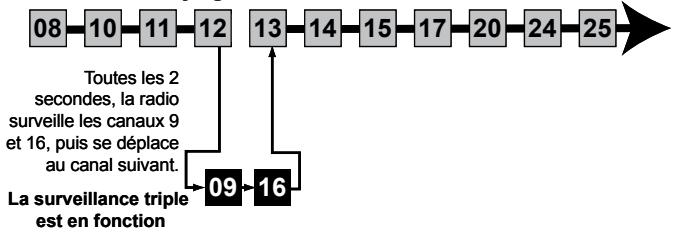

Mode de balayage avec surveillance triple/jumelée

Si vous activez la surveillance triple pendant que vous utilisez le mode de balayage, la radio surveille les canaux 16 et 9 toutes les deux (2) secondes, puis continue à balayer le prochain canal en mémoire; lorsque la surveillance jumelée est activée, la radio ne surveille que le canal 16 :

Balayage des canaux en mémoire

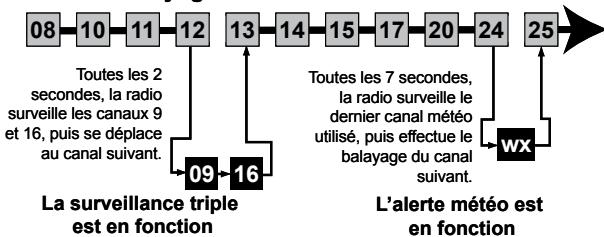

Mode de balayage avec surveillance simultanée des alertes météorologiques et de la surveillance triple/jumelée

Veuillez activer la surveillance simultanée des alertes météo et de la surveillance triple/jumelée. La radio exécute les deux surveillances au moment programmé :

Balayage des canaux en mémoire

Mode météorologique

Les canaux météorologiques de la NOAA coopèrent maintiennent avec la FCC pour vous alerter d'autres dangers en plus des dangers météorologiques (les enlèvements d'enfants, alertes nucléaires, menaces biologiques, etc.). En mode météo, la radio surveille l'un des dix canaux météorologiques de la NOAA. Si une alerte est reçue pour toute région, la radio émet une tonalité et affiche le type d'alerte.

Utiliser la radio en mode météorologique

• Vous ne pouvez pas transmettre lorsqu'en mode météo.
• Pour entrer en mode météo, appuyez sur la touche WX-ALERT.
• Le mode météorologique peut filtrer les alertes qui n’affectent pas votre région, si le code de localisation (FIPS) de l’alerte est entré dans votre radio (voir à la page 32). Si vous n’avez pas programmé de codes FIPS dans votre radio, celle-ci vous avertira de toutes les alertes dans votre région.
• Pour permettre la tonalité d'alerte de la radio hors fonction, appuyez sur n'importe quelle touche.
• Pour annuler le mode de la météo et revenir au canal maritime précédent, appuyez de nouveau sur la touche WX-ALERT.

Mode météorologique avec surveillance des alertes météorologiques

Puisque le mode météo effectue déjà la surveillance des canaux météorologiques, vous n'avez pas besoin de la surveillance des alertes météorologiques pour surveiller le canal météo à toutes les sept secondes. Si vous activez la surveillance des alertes météorologiques pendant que vous utilisez la radio en mode météo, celle-ci fonctionne en mode de veille : la radio demeure sur le canal météo et coupe le son du haut-parleur. Si une alerte est détectée pour votre région, la radio sonne une tonalité d'alerte et remet le haut-parleur en fonction. Ce mode est particulièrement utile lorsque vous jetez l'ancre pour la nuit, mais vous devez demeurer informé des dangers potentiels dans votre région.

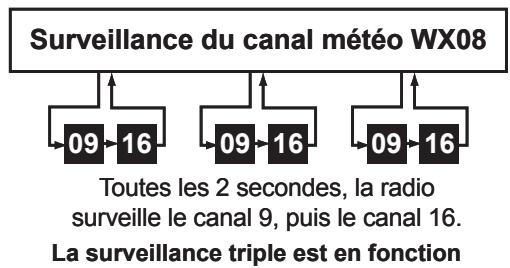

Mode météorologique avec surveillance triple ou jumelée

Si vous activez la surveillance triple pendant que vous utilisez la radio en mode météo, celle-ci surveille les canaux 16 et 9 toutes les deux secondes ; lorsque la surveillance jumelée est activée, la radio ne surveille que le canal 16.

Installer la pile

Votre radio MHS550 possède une pile rechargeable au lithium-ion. Pour des raisons de sécurité lors de l'expédition, la pile n'est pas installée à l'usine. L'étui vide des piles alcalines est installé en guise de substitut.

Remarque : Chargez pleinement la pile avant d'utiliser la radio.

1. Déverrouillez le loquet situé à la base de la radio et retirez l'étui des piles alcalines.
2. Insérez les crochets de la pile dans les encoches se trouvant dans le haut du compartiment de la pile.

Remarque: Chaque fois que vous retirez la pile, vérifiez le joint d'étanchéité autour du compartiment de la pile. Assurez-vous que le joint d'étanchéité repose correctement dans la rainure et qu'il n'y a pas de saleté ni de matières polluantes sur celui-ci. Si le joint d'étanchéité semble usé ou endommagé, communiquez avec le centre de service à la clientèle afin de commander un joint de rechange.

(pour connaître les coordonnées, consultez les renseignements de la couverture arrière).

1. Descendez la pile, jusqu'à ce qu'elle repose à plat dans le compartiment.
2. Remontez le loquet de la pile et appliquez une pression légère pour l'insérer solidement en place.

Utiliser l'étui des piles alcalines

La radio est également dotée d'un étui de piles pouvant contenir quatre piles alcalines 'AAA' (non incluses). Vous pouvez utiliser des piles alcalines en guise de solution de rechange (piles de secours) pour la pile au lithium-ion, ce qui vous permettra d'utiliser quand même votre radio pendant que votre pile au lithium-ion se recharge. Pour optimiser la performance de votre radio, Uniden recommande d'utiliser des piles alcalines ultra puissantes, telles que les piles 'Ultra MD' de Duracell.

Remarque : Lorsque vous utilisez des piles alcalines, la puissance de transmission est limitée à 2,5 watts.

Pour utiliser l'étui des piles alcalines, suivez les étapes ci-dessous :

1. Tenez la partie inférieure de l'étui dans une main, en vous assurant de positionner les trois bornes de charge vers le bas. À l'aide de votre pouce, tenez l'encoche située sur la partie inférieure de l'étui.
2. Avec votre main libre, agrippez la partie supérieure de l'étui et soulevez le couvercle pour l'ouvrir.
3. Alignez les bornes positive et négative des piles avec

le schéma illustré dans l'étui, puis insérez chacune d'elles en appliquant une légère pression.

1. Insérez les deux crochets se trouvant sur la partie inférieure de l'étui dans les encoches du couvercle, puis vérifiez que celui-ci. (Le couvercle s'ajuste serré, mais vous ne devriez pas le forcer pour le fermer.) Remarque: chaque fois que vous ouvrez l'étui des piles, vérifiez le joint

d'étanchéité en caoutchouc. Assurez-vous que le joint d'étanchéité repose correctement dans la rainure et qu'il n'y a pas de saleté ni de matières polluantes sur celui-ci. Si le joint d'étanchéité semble usé ou endommagé, communiquez avec le centre de service à la clientèle afin de commander un joint de rechange. (pour connaître les coordonnées, consultez les renseignements de la couverture arrière).

1. Installez l'étui des piles alcalines dans votre radio, comme vous le feriez pour la pile au lithium-ion (voir à la page 19). Avertissement : L'étui a été conçu pour prévenir la recharge accidentelle des piles alcalines. N'utilisez jamais de piles alcalines dans la radio sans l'étui. Ne tentez pas de modifier le design de l'étui des piles.

Fixer l'attache-ceinture

Pour fixer l'attache-ceinture :

1. Pivotez l'attache-ceinture de manière à ce que le renforcement pour le doigt soit orienté vers

1. Alignez le centre de l'attache avec la tige de l'ancrage.
2. Placez l'attache sur la tige et glissez l'attache vers le haut, jusqu'à ce qu'elle clique en position.

Pour retirer l'attache-ceinture :

1. Pivotez l'attache de manière à ce que le renforcement pour le doigt soit orienté vers le bas de la radio.

1. Glissez l'attache vers le haut, jusqu'à ce qu'elle se libère de la tige d'ancrage.

Installation du chargeur

Vous pouvez installer le chargeur sur n'importe quelle surface plate ou sur un mur.

Installation sur une surface plate

1. Utilisez les trois trous situés à la base du chargeur en tant que gabarit pour marquer les trous de perçage.
2. À l'aide d'une mèche de perceuse de 1/8 po (3 mm), percez trois trous d'une profondeur de 1/2 po (13 mm).

1. En vous servant des vis incluses, attachez le chargeur à la surface.

Installation murale

Avant d'installer le chargeur au mur, assurez-vous que le matériel du mur puisse être suffisamment fort pour supporter le poids combiné de la radio et du chargeur.

Utilisez les ancrages appropriés pour le matériel du mur.

1. En utilisant les trous situés à l'arrière du chargeur en tant que gabarit, marquez l'emplacement des trous de perçage.
2. À l'aide d'une mèche de perceuse de 1/8 po (3 mm), percez deux trous d'une profondeur de 1/2 po (13 mm). (Si vous utilisez des ancrages, suivez les instructions de perçage sur l'emballage.)
3. Insérez les vis dans les trous, en laissant 1/8 po (ou 3 mm) d'espace entre le mur et la tête de la vis.
4. Placez les trous du chargeur par-dessus les têtes de vis. Glissez le chargeur en poussant vers le bas pour le verrouiller en place.

Utiliser votre radio (fonctionnement général)

Les fonctions et réglages suivants sont disponibles dans toutes les bandes.

Régler le volume

Tournez le bouton VOLUME-Power dans le sens horaire afin d'augmenter le niveau du haut-parleur; tournez-le dans le sens antihoraire afin de diminuer le volume.

Régler le niveau de suppression du bruit de fond

La fonction de suppression

du bruit de fond permet de réduire le niveau de parasites en filtrant le bruit de fond au sein du canal. Au niveau de suppression le plus bas, le haut-parleur joue tous les signaux de la radio, y compris les bruits que contient le canal. En réglant la suppression de bruit de fond au niveau le plus

élevé, le bruit du canal est filtré, laissant passer uniquement les transmissions radio.

Pendant que vous écoutez un canal, ajustez le bouton SQUELCH, jusqu'à ce que le bruit soit complètement filtré et que vous n'entendiez que la transmission. Si vous commutez à un canal possédant beaucoup de bruit ou une transmission faible, il se peut que vous deviez réajuster le niveau de suppression du bruit de fond.

Remarque: Si vous réglez la suppression du bruit de fond à un niveau trop élevé, cela risque de

vous empêchera d'entendre les transmissions plus faibles. Si vous avez de la difficulté à entendre une transmission, essayez de régler la suppression du bruit de fond à un niveau inférieur.

Changer le canal

Appuyez brièvement sur les touches CHANNEL UP et CHANNEL DOWN des canaux afin de défile à travers les canaux, un à la fois. Maintenez la touche CHANNEL UP ou CHANNEL DOWN enfonnée afin de défiler rapidement à travers les canaux.

Contraste

L'affichage de la radio MHS550 possède dix (10) niveaux de contraste. Pour ajuster le contraste :

1. Appuyez sur la touche MENU et choisissez Contrast.
2. Utilisez les touches CHANNEL UP et CHANNEL pour changer le contraste au niveau désiré.
3. Appuyez sur ENTER pour régler le nouveau niveau de contraste et quitter le menu.

Ajustement de la luminosité

L'écran ACL et le clavier s'illuminent lorsque vous appuyez sur une touche de la radio; le rétroéclairage demeure actif pendant cinq secondes, puis s'éteint automatiquement.

Vous pouvez changer la durée du rétroéclairage de l'écran ACL et du clavier.

1. Ouvrez le menu. Appuyez sur la touche MENU et choisissez Lamp Adjust.
2. Choisissez la manière dont fonctionnera le rétroéclairage : 'Always ON' signifie que le rétroéclairage demeure toujours actif. 'Always OFF'.

signifie que le rétroéclairage ne s'allume jamais, ou 'Timer' permet d'activer le rétroéclairage pendant une durée prédéterminée après avoir appuyé sur une touche.

1. Si vous choisissez Timer, la radio vous invite à choisir la durée du rétroéclairage. Choisissez 5 seconds [5 sec (défaut)], 30 seconds, 1 Minute ou 5 Minutes.
2. Appuyez sur ENTER pour sauvegarder le nouveau réglage.

Activer/désactiver le bip à la pression des touches

Le bip à la pression des touches représente la tonalité qui est émise lorsque vous appuyez sur une touche ou un bouton. Pour désactiver le bip, appuyez sur la touche MENU pendant que la radio est en mode de repos. Choisissez Key Beep, puis Off. Appuyez sur ENTER pour sauvegarder le nouveau réglage. (En désactivant le bip à la pression des touches, vous désactivez également la tonalité de confirmation lorsque vous changez les réglages du menu.)

Utiliser la prise de microphone/haut-parleur externe

Vous pouvez raccorder un haut-parleur/microphone externe optionnel à cette prise étanche. Dévissez le capuchon, qui est retenu par le crampon en caoutchouc permettant d'éviter la perte de celui-ci. Insérez le bouchon d'étanchéité de conception spéciale et vissez la coquille, ce qui empêche l'eau d'entrer dans la prise. Voici les numéros de modèle des deux unités :

• Micro et haut-parleur HHSPM
• Casque d'écoute et microphone VOX100

Pour plus de détails, consultez votre marchand Uniden (consultez la couverture arrière pour les coordonnées).

Utiliser la bande VHF maritime

Les fonctions et options suivantes ne sont disponibles que lorsque la radio est réglée dans la bande VHF maritime. Pour activer la bande maritime, appuyez à maintes reprises sur la touche BAND-1/2.5/5W jusqu'à ce que l'affichage indique VHF.

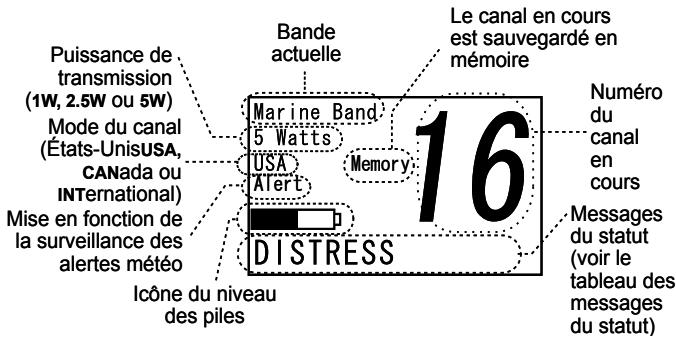

Messages du statut de la bande maritime

Message	S'affiche lorsque
(Nom du canal)	Aucun autre message de statut n'est requis (voir les listes des canaux à partir de la page 49).
TRANSMITTING	Vous appuyez sur la touche PUSH TO TALK.
RELEASE PTT KEY	Vous appuyez sur la touche PUSH TO TALK, mais vous ne pouvez pas transmettre en ce moment (par exemple, parce que vous étés sur un canal de réception seulement).
CHANNEL SCAN	Vous activez le mode de balayage.
TRIWATCH	Vous activez le mode de surveillance triple.
TRIWATCH SCAN	Vous activez le mode de surveillance triplependant le balayage.
DUALWATCH	Vous activez le mode de surveillance jumelée.
DUALWATCH SCAN	Vous activez le mode de surveillance jumeléependant le balayage.
BATTERY LOW	Le niveau des piles est trop faible pour le fonctionnement normal (il apparait avec l'iconde du niveau de puissance des piles).

Options du menu de la bande VHF maritime

Suivez les étapes ci-dessous afin d'ouvrir le menu de la bande VHF maritime :

1. Si la partie supérieure de l'affichage n'indique pas Marine Band (bande maritime), appuyez à maintes reprises sur la touche BAND-1/2.5/5W jusqu'à ce que l'indication VHF soit affichée.
2. Attendez que l'écran de la bande maritime soit affiché, puis appuyez sur la touche MENU.
3. Consultez le tableau ci-dessous afin de connaître les options et réglages disponibles dans la bande maritime.

Option du menu	Utilisez-la pour...	Réglages disponibles (le réglage par défaut est en italiques)
USA/CAN/INT	Changer le mode du canal de 'US' (États-Unis) à 'Canadian' (Canada) ou 'International'.	Mode USA Mode Canada Mode International
Lamp Adjust	Changer le fonctionnement du rétroéclairage de l'affichage.	Always On (Toujours activé) Timer (Minuterie) (voir à la page 24 pour plus de détails) Always Off (Toujours désactivé)
Contrast	Ajuster le contraste de l'affichage.	10 niveaux de contraste (défaut = 7)
Dual/TriWatch	Choisissez la surveillance triple ou jumelée.	16/9 TriWatch (surveillance triple 16/9) 16 DualWatch (surveillance jumelée 16)
Key Beep	Active/désactive les tonalités à la pression des touches.	Actif 'On' Désactivé 'Off'
FIPS Codes	Entrez ou editedz les codes à six chiffres pour les régions géographiques pour lesquelles vous désirez entendre les alertes de dangers météorologiques.	Aucun code FIPS n'est entre Voir à la page 32 pour connaître les instructions permettant d'entrée des codes FIPS.
Channel Name	Changer le nom du canal affiché pour un canal ou remètre les noms des canaux selon leurs réglages par défaut.	Voir les tableaux débutant à la page 49 afin de connaître les noms des canaux par défaut. Voir à la page 31 pour connaître les instructions sur la manière de changer les noms des canaux.
Exit	Quitter et fermer le menu.

Effectuer une transmission

Retirez la radio du chargeur, puis tenez la touche PUSH TO TALK enfoncée. Relâchez la touche PUSH TO TALK lorsque vous avez fini de parler afin de laisser l'autre partie vous répondre.

• Pour éliminer les problèmes de microphone accroché ou les situations où vous risquez d'appuyer accidentellement sur la touche PUSH TO TALK, la radio restreint votre durée de conversation à 5 minutes au sein d'une même transmission. Si vous parlez sans arrêt pendant plus de 5 minutes, l'affichage indiquera RELEASE PTT KEY (relâcher la touche PTT).
• Pour obtenir la meilleure qualité de son, tenez le microphone à environ deux pouces de votre bouche.
• Voir la liste des canaux à la page 49 afin de connaître ceux qui ne peuvent être utilisés que pour la réception.

Amplifier la puissance de transmission

Dans la plupart des situations, la puissance de transmission de 1 watt est tout ce qu'il vous faut. Si vous êtes trop loin des autres stations et éprouvez de la difficulté à obtenir une réponse, vous devrez probablement amplifier la puissance de transmission de 1 watt à 2,5 ou 5 watts:

1. Choisissez le canal sur lequel vous désirez transmettre
2. Maintenez enfoncée la touche BAND-1/2.5/5W pendant deux secondes pour permuter au prochain niveau de puissance

de transmission (par exemple, de 5 watts à 2,5 watts ; de 2,5 watts à 1 watt ou de 1 watt à 5 watts).

1. L'affichage indique la nouvelle puissance de transmission dans le coin supérieur gauche. La puissance de transmission demeure au nouveau réglage, jusqu'à ce que vous le changiez de nouveau.

Remarque: N'oubliez pas de remettre le réglage de la transmission à 1 watt lorsque vous vous rapprochez physiquement des autres stations.

Certains canaux (par exemple, les canaux 13 et 67) limitent la puissance de transmission à 1 watt afin de réduire les interférences entre les plaisanciers qui tentent d'utiliser le canal en même temps. Si vous commutez à l'un de ces canaux, la radio revient automatiquement à 1 watt. Consultez les tableaux des canaux à capacité de puissance restreinte débutant à la page 49.

Choisir la surveillance triple ou jumelée

En mode de surveillance triple, la radio surveille brièvement les canaux 16 et 9 toutes les deux secondes. En mode de surveillance jumelée, la radio surveille le canal 16 seulement. Généralement, la surveillance triple est utilisée dans les régions où le canal 9 est utilisé en tant que la fréquence d'interpellation, tandis que la surveillance jumelée est utilisée dans les régions où le canal 16 est utilisé pour les appels de détresse et d'interpellation. Initialement, votre radio est réglée pour utiliser la surveillance triple; si vous préférez utiliser la surveillance jumelée, suivez les étapes ci-dessous:

1. Ouvrez le menu et choisissez Dual/Tri Watch.
2. Mettez en surbrillance la surveillance jumelée 16 Dual Watch et appuyez sur la touche ENTER. La radio active le nouveau réglage.

1. Pour réactiver la surveillance triple, répétez la procédure ci-dessus, mais choisissez 16/9 TriWatch.

Régler le mode des canaux UIC (états-unis/can/int)

La radio est préréglée pour utiliser les canaux assignés pour les États-Unis. Si votre région utilise des canaux canadiens ou internationaux, suivez ces étapes pour changer le mode des canaux :

1. Ouvrez le menu et choisissez USA/CAN/INT.
2. Mettez en surbrillance le mode des canaux que vous désirez utiliser : États-Unis (USA Mode), mode canadien (Canadian Mode), ou mode international (Intl Mode)
3. Appuyez sur la touche ENTER. La radio active le nouveau mode des canaux et quitte le menu.

Changer les noms des canaux

comme différent dans votre région, vous pouvez changer le nom de ce canal pour vous permettre de l'utiliser plus facilement (pour les noms des canaux par défaut, voir les listes des canaux débutant à la page 49). Pour dénommer un canal, suivez les étapes ci-dessous :

1. Ouvrez le menu et choisissez Channel Name. L'écran affiche la liste des canaux.
2. Utilisez les touches CHANNEL UP et CHANNEL DOWN pour mettre en surbrillance le canal que vous désirez changer et appuyez sur la touche ENTER.
3. Choisissez Rename pour entrer un nouveau nom pour ce canal ou Default pour rétablir le nom original du canal.
4. Si vous choisissez Rename, la radio vous invite à entrer un nouveau nom pour ce canal. Chaque nom peut composer un maximum de 16 caractères.

Utilisez les touches CHANNEL UP et CHANNEL DOWN pour changer le premier caractère.

1. Lorsque le premier caractère est correct, appuyez sur la touche ENTER. Le curseur se déplace au caractère suivant. Entrez les quinze caractères résiduels du nom. (Si le nom est plus court que 16 caractères, appuyez à maines reprises sur la touche ENTER pour terminer l'entrée du nom.)
2. Lorsque vous avez terminé d'entrer le nom, la radio émet une tonalité de confirmation et revient à la liste des canaux.
3. Lorsque vous êtes satisfait(e) de la liste des noms de canaux, choisissez Exit (quitter) pour fermer l'écran du menu.

Utiliser les codes FIPS pour les alertes météorologiques

Le Service météorologique national des États-Unis a établi le système fédéral de codes de traitement des renseignements à six chiffres, le système 'FIPS', visant à émettre des alertes météorologiques dans des régions spécifiques. Vous pouvez désirer les régions pour lesquelles vous désirez entendre les alertes en entrant ces codes FIPS dans votre radio. Ceci peut vous empêcher d'être dérangé(e) par des alertes qui se produisent à une distance trop éloignée de votre lieu de navigation. La radio n'émet une tonalité d'alerte que si le code FIPS correspond à l'une des régions que vous avez sélectionnées.

• Pour plus de renseignements sur la façon dont le Service météorologique national (NWS) utilise les codes FIPS, consultez le site Web du NWS: www.nws.noaa.gov/nwr/nwfsplitschg.htm.
• Pour visualiser l'index des codes FIPS par État, visitez le site Web de l'Institut national des normes et des

Remarque: Si vous voyagez à l'extérieur des régions que vous avez entrées dans votre radio, il se peut que vous ne puissiez pas entendre les alertes qui touchent votre nouvelle région. Assurez-vous d'entrer les codes FIPS de toutes les régions dans lesquelles vous planifiez voyager au cours de votre voyage.

Suivez les étapes ci-dessous afin d'éditer la liste des codes FIPS. Vous pouvez entrer en mémoire un maximum de vingt (20) codes FIPS différents dans votre radio.

1. Ouvrez le menu et choisissez les codes FIPS FIPS Codes.
2. L'écran affiche les codes FIPS entre les précédents. Pour ajouter un nouveau code FIPS, choisissez Add.
3. Utilisez les touches CHANNEL UP et CHANNEL DOWN pour changer le premier des six chiffres ; la touche CHANNEL UP permet d'augmenter le chiffre, tandis que la touche CHANNEL DOWN diminue le chiffre du code.
4. Lorsque le premier chiffre est correct, appuyez sur la touche ENTER. Le CURSEUR SE DEPLACE au chiffre suivant. Entrez les cinq chiffres résiduels du code FIPS de la même manière.
5. Lorsque le sixième chiffre est correct, appuyez sur la touche ENTER. La radio revient à la liste des codes FIPS.
6. Pour changer un code FIPS actuel, CHOISSEZ le code

que vous désirez changer, puis choisissez Delete ou Edit, puis utilisez les touches CHANNEL UP et CHANNEL DOWN pour changer chacun des six chiffres.

1. Lorsque vous êtes satisfait(e) avec la liste de codes FIPS, choisissez Exit (quitter) pour fermer l'écran du menu.

Utiliser la bande du service radio familial (SRF)

Les fonctions et options suivantes ne sont disponibles que lorsque la radio est dans la bande FRS (SRF). Pour activer la bande 'FRS', appuyez à maintes reprises sur la touche BAND-1/2.5/5W, jusqu'à ce que l'affichage indique FRS.

Lire l'écran de la bande SRF

Messages du statut de la bande SRF

Message	S'affiche lorsque
Transmitting	Vous appuyez sur la touche PUSH TO TALK.
Release PTT	Vous appuyez sur la touche PUSH TO TALK, mais vous ne pouvez pas transmettre en ce moment (par exemple, parce que vous étés en mode de balayage).
TriWatch	Vous activez le mode de surveillance triple.
DualWatch	Vous activez le mode de surveillance jumelée.

Options du menu de la bande du service radio familial SRF

Suivez les étapes ci-dessous afin d'ouvrir le menu de la bande SRF :

1. Si la partie supérieure de l'affichage n'indique pas FRS 2-Way Radio (bande SRF à 2 voies), appuyez à maintes reprises sur la touche BAND-1/2.5/5W jusqu'à ce que l'indication FRS soit affichée.
2. Attendez que l'écran de la bande SRF soit affiché, puis appuyez sur la touche MENU.
3. Consultez le tableau ci-dessous afin de connaître les options et réglages disponibles dans la bande SRF.

Option du menu	Utilissez-la pour...	Réglages disponibles (le réglage par défaut est en italiques)

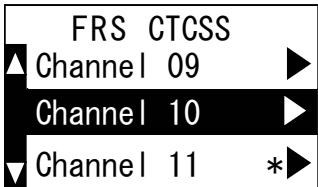

CODE	Régler les codes de confidentialité ‘CTCSS’ pour chaque canal.	No privacy codes set (Aucun code de confidentialité n'est réglé).Voir la section ‘Régler les codes de confidentialité’ (cidessous) pour plus de détails à ce sujet.
Option du menu	Utilisez-la pour...	Réglages disponibles (le réglage par défaut est en italiques)
Lamp Adjust	Changer le fonctionnement du rétroéclairage de l'affichage.	Always On (Toujours activé) Timer (Minuterie) (voir à la page 24 pour plus de détails) Always Off (Toujours désactivé)
Contrast	Ajuster le contraste de l'affichage.	10 niveaux de contraste (défaut = 7)
Dual/TriWatch	Choisissez la surveillance triple ou jumelée	16/9 TriWatch (surveillance triple 16/9) 16 DualWatch (surveillance jumelée 16)
Key Beep	Active/désactive les tonalités à la pression des touches.	Actif 'On' Désactivé 'Off'
Exit	Quitter et fermer le menu.

Régler les codes de confidentialité (CTCSS)

Normalement, toute radio du service radio familial 'SRF' se trouvant à portée de votre radio pourra entendre vos conversations si elle utilise le même canal. Pour empêcher les autres radios d'entendre vos communications ou pour réduire les interférences avec les autres radios, vous pouvez activer l'un des 142 codes de confidentialité pour n'importe quel canal. Seules les radios dotées du même code de confidentialité pourront décrypter vos communications (voir à la page 36 pour y tracer une explication détaillée des codes CTCSS et 'DSC').

Remarque: Les codes de confidentialité sont propres à chaque canal. Assurez-vous que la personne avec laquelle vous désirez communiquer ait réglé le même code sur le même canal que vous.

1. Ouvrez le menu SRF. Choisissez CODE et appuyez sur ENTER.
2. Le canal SRF actuel est mis en surbrillance. Utilisez les touches CHANNEL UP et CHANNEL DOWN pourCHOISIR un canal different. Tout canal sur lequel un code de confidentialite est activé sera affiché avec un astérisque.
3. Choisissez On pour un code de confidentialité sur ce canal ou Off pour désactiver un code régle précédément.
4. Entrez un numero de code de 001 et 142. Utilisez la touche CHANNEL UP et CHANNEL DOWN pour changer le premier chiffre; la touche CHANNEL UP augmente le chiffre, tandis que la touche CHANNEL UP din
5. Lorsque le premier chiffre est correct, appuyez sur la touche ENTER pour vous déplacer au chiffre suivant. Entrez les deux chiffres résiduels du code de la même manière. Remarque: Si vous tentez d'entrez un code inférieur à 001 ou supérieur à 142, vous entendrez une tonalité d'erreur.

1. Lorsque le troisième chiffre est correct, appuyez sur la touche ENTER. L'écran affiche le canal et le chiffre du code choisi. Si vous désirez changer le code, CHOISSEZ Edit.
2. Choisissez Exit (quitter) pour sauvegarder et quitter le menu.

Utiliser la bande AM

Les fonctions et options suivantes ne sont disponibles que lorsque la radio est dans la bande AM. Pour activer la bande AM, appuyez à maintes reprises sur la touche BAND-1/2.5/5W, jusqu'à ce que l'affichage indique AM.

Références du menu de la bande AM

Suivez les étapes ci-dessous afin d'ouvrir le menu de la bande AM :

1. Si la partie supérieure de l'affichage n'indique pas AM Radio Band (bande de radio AM), appuyez à maintes reprises sur la touche BAND-1/2.5/5W jusqu'à ce que l'indication AM soit affichée.
2. Attendez que l'écran de la bande AM soit affiché, puis appuyez sur la touche MENU.
3. Consultez les options de réglages de la bande AM au tableau ci-dessous.

Option du menu	Utilisez-la pour...	Réglages disponibles (le réglage par défaut est en italiques)
Lamp Adjust	Changer le fonctionnement du rétroéclairage de l'affichage.	Always On (Toujours actifé) Timer (Minuterie) (voir à la page 24 pour plus de détails) Always Off (Toujours désactivé)
Contrast	Ajuster le contraste de l'affichage.	10 niveaux de contraste (défaut = 7)
Tuning Steps	Réglez les échelons de syntonisation selon les normes des États-Unis (10 kHz) ou de l'Europe (9 kHz).	Échelons de 9 kHz Échelons de 10 kHz
Key Beep	Active/désactive les tonalités à la pression des touches.	Actif ‘On’ Désactivé ‘Off’
Exit	Quitter et fermer le menu.

Utiliser la bande FM

Les fonctions et options suivantes ne sont disponibles que lorsque la radio est dans la bande FM. Pour activer la bande FM, appuyez à maintes reprises sur la touche BAND-1/2.5/5W, jusqu'à ce que l'affichage indique FM.

Lire l'écran de la bande FM

Options du menu de la bande FM

Suivez les étapes ci-dessous afin d'ouvrir le menu de la bande FM :

1. Si la partie supérieure de l'affichage n'indique pas FM Radio Band (bande de radio FM), appuyez à maintes reprises sur la touche BAND-1/2.5/5W jusqu'à ce que l'indication FM soit affichée.
2. Attendez que l'écran de la bande FM soit affiché, puis appuyez sur la touche MENU.
3. Consultez le tableau ci-dessous afin de connaître les options et réglages disponibles dans la bande FM.

Option du menu	Utilisez-la pour...	Réglages disponibles (le réglage par défaut est en italiques)
Lamp Adjust	Changer le fonctionnement du rétroéclairage de l'affichage.	Always On (Toujours activé) Timer (Minuterie) (voir à la page 24 pour plus de détails) Always Off (Toujours désactivé)
Contrast	Ajuster le contraste de l'affichage.	10 niveaux de contraste (défaut = 7)
FM Muting	Permet de couper le son entre les stations ou celui provenant de signaux très faibles.	Actif ‘On’ Désactivé ‘Off’
Tuning Steps	Réglez les échelons de synonymisation selon les normes des États-Unis (200 kHz) ou de l'Europe (100 kHz)	Échelons de 100 kHz Échelons de 200 kHz
Key Beep	Active/désactive les tonalités à la pression des touches.	Actif ‘On’ Désactivé ‘Off’
Exit	Quitter ou fermer le menu.

Utiliser la bande aéronautique

Les fonctions et options suivantes ne sont disponibles que lorsque la radio est dans la bande aéronautique. Pour activer la bande aéronautique, appuyez à maintes reprises sur la touche BAND-1/2.5/5W,

jusqu'à ce que l'affichage indique A/R.

AIR

Options du menu de la bande aéronautique

Suivez les étapes ci-dessous afin d'ouvrir le menu de la bande aéronautique :

1. Si la partie supérieure de l'affichage n'indique pas Aircraft Radio Band (bande de radio aéronautique), appuyez à maintes reprises sur la touche BAND-1/2.5/5W jusqu'à ce que l'indication AIR soit affichée.
2. Attendez que l'écran de la bande aéronautique soit affiché, puis appuyez sur la touche MENU.
3. Consultez le tableau ci-dessous afin de connaître les options et réglages disponibles dans la bande aéronautique.

Option du menu	Utilissez-la pour...	Réglages disponibles (le réglage par défaut est en italiques)
Lamp Adjust	Changer le fonctionnement du rétroéclairage de l'affichage.	Always On (Toujours activé)Timer (Minuterie) (voir à la page 24 pour plus de détails)Always Off (Toujours désactivé)
Contrast	Ajuster le contraste de l'affichage.	10 niveaux de contraste (défaut = 7)
Key Beep	Active/désactive les tonalités à la pression des touches.	Actif 'On'Désactivé 'Off'
Exit	Quitter et fermer le menu

Entretien et dépannage

Grâce à sa conception robuste, la radio MHS550 nécessite un minimum d'entretien. Toutefois, il s'agit d'un instrument électronique de haute précision, alors vous devriez quand même suivre les quelques précautions ci-dessous:

• Si l'antenne a été endommagée, vous ne devez pas transmettre, sauf en cas d'urgence. Transmettre avec une antenne défectueuse peut endommager votre radio.
• La responsabilité de garder votre radio conforme aux normes techniques de la FCC vous revient entièrement.
• Vous devez demander à votre marchand/centre de service Uniden d'effectuer périodiquement des vérifications techniques.

Questions fréquentes

Problème	Mesures correctives
La radio ne se met pas en marche.	Vérifiez le niveau de puissance de la pile.
La radio ne transmet pas.	Assurez-vous que vous n'étés pas en mode météorologique ni de balayage.Assurez-vous de ne pas transmettre sur un canal conçu uniquement pour la réception (consultez les tableaux des canaux et des fréquences qui début à la page 43).Assurez-vous que chaque transmission ne dépasse pas cinq (5) minutes.
Les haut-parleurs produit du bruit en tout temps.	Ajustez le niveau de la suppression du bruit de fond; il est probablement trop bas.
Les hauts-parleurs ne produit aucun son.	Ajustez le niveau de suppression du bruit de fond : il est probablement trop haut.
Je peux transmettre, mais personne ne m'entend.	En mode VHF, vérifie vos réglages des canaux UIC (voir à la page 31).En mode SRF, assurez-vous que les codes de confidentialité soient identiques à ceux de la radio avec laquelle vous désirez communiquer (voir à la page 36).
L'affichage clignote et je ne sais pas pourquoi.	Les chiffres clignoteront à l'affichage si la radio est en mode de surveillance ou de balayage.Essayez de désactiver le balayage, la surveillance des alertes météorologiques ou la surveillance triple/jumelée (voir à la page 10).
Je ne peux pas dire l'affichage.	Ajustez le niveau de contraste (voir à la page 24).
Je ne recois pas les alertes aux dangers.	Assurez-vous que la surveillance des alertes météorologiques est bien activée.Vérifiez si les codes FIPS de votre radio compteant votre position actuelle (voir la section 'Utiliser les codes FIPS pour les alertes météorologiques' à la page 32).
J'obtiens toutes les alertes aux dangers, pas seulement celles de ma région.	Vérifiez si les codes FIPS de votre radio ont été entrés correctement (voir la section 'Utiliser les codes FIPS pour les alertes météorologiques' à la page 32). Parfois, la surveillance des alertes météorologiques peut captcer une alerte au danger dans le milieu de la diffusion et manquer les codes FIPS qui sont affectés. Pour toute sécurité, la radio déclenché la tonality d'alerte et commute au canal météo lorsque)ceci se produit.
Où puis-je trouver le numéro de série de ma radio?	Le numéro de série se trouve sur une plaque à l'intérieur du compartment de la pile.

Spécifications générales

Canaux	Tous les canaux des États-Unis, du Canada et internationaux
Intervalle/ échelons des fréquences	Météo maritime : 156,05 ~ 163,275 MHz, échelons de 25 kHzService du service radio familial (SRF) : 462,5625 ~ 467,7125 MHz, échelons de 12,5 kHzRadiodiffusions AM : 500,00 ~ 1800 kHz, échelons de 10 ou 9 kHzRadiodiffusions FM : 87,5 ~108,0 MHz, échelons de 100 ou 200 KHzAéronautique : 108,00 ~ 137,00 MHz, échelons de 25 kHz
Antenne	Monture fixe
Connecteurs	MICRO, HAUT-PARLEUR externe, diamètre de 2,5 mm; type stéreo à 3 contacts.
Commandes et commutateurs	Boutons : Volume, Suppression du bruit de fond 'Squelch' avec mise en/hors fonction 'ON/OFF', Touches: touches d'augmentation/diminution, Canal 16/9TRI, Menu, Validation d'entrée 'ENTER', Alerte météo 'WX', Balayage/Mémoire, Bande/1/2,5/5 W, Bouton 'PTT' et Rétroéclairage/Verrouillage 'Light/Lock'
Écran d'affichage	ACL à matrice par points de 128 x 64
Rétroéclairage	ACL, touche à l'avant, couleur - orange
Dimension du boîtier	4,21 H x 2,55 L x 1,38 P pouces (107 x 65 x 35 mm)
Poids	8,8 oz (250 g)
Haut-parleur	Intégré de type dynamique mm (8 ohms, 0,7 W) diamètre de 32
Microphone	Intégré de type électret
Accessoires inclus	Bloc-piles au lithium-ion (7,4 V CC, 1400 mA/h. min.), adaptateur secteur CA, chargeur d'appoint, cordon CC 'CLA', boîtier de piles alcalines (4 x AAA), attache- ceinture, dragonne
Température de fonctionnement	-20°C à 50°C. (Charge du bloc-piles : 0° C à 45°C.)
Température d'entreposage	-30°C à 60°C
Adaptateur secteur CA	Entrée : 100 V CA ~ 240 V CA, 50/60 Hz Sortie : 12 V CC, 1 A
Conformité à la réglementation	FCC, IC
Autonomie du bloc-piles (Li- ion)	10 heures, min.
Grade d'étanchéité	Conforme à la norme JIS8/IPX8 se rapportant aux normes de protection en cas d'immersion; Submersible dans un mètre et demi d'eau pendant 30 minutes sans causeur de dommages.

Spécifications du récepteur

		Unité	Nominal	Limin
Sensibilité pour SINAD de 12dB	MARITIME	μV	0.3	0,4 max.
	SRF	μV	0.35	0,5 max.
	Radiodiffusion FM	μV	1.0	3,0 max.
	Aéronautique	μV	1.0	30 max.
	Radiodiffusion AM	μV	1.0	2,0 max.
Sensibilité du silencieux	Seuil	μV	0.1	0,25 max.
	Étroit	μV	0.7	2,0 max.
SINAD d'ouverture CTCSS/DCS	SRF	dB	8	12 max.
Réponse en fréquence audio, réf. de 1 kHz, (MRN) @ 500 Hz	MAR. @ 500 Hz	dB	6	3 à 7
	MAR. @ 2000 Hz	dB	-6	-9 à -5
	SRF @ 500 Hz	dB	6	3 à 7
	SRF @ 2000 Hz	dB	-6	-9 à -5
Sélectivité du canal adjacent	MAR. ±25 kHz	dB	72	60 min.
	SRF ±12.5 kHz	dB	40	30 min.
éjection de l'intermodulation	MARITIME	dB	63	55 min.
Réjection d'image et rejet des fréquences parasites	MAR.		75	50 min.
Émission des parasites par conduction à la borne d'antenne		dBm	-65	-57 max.
Rapport de bruit et bourdonnement	Maritime	dB	50	35 min.
	SRF	dB	37	32 min.
	Radiodiffusion AM	dB	42	32 min.
	Radiodiffusion FM	dB	53	32 min.
	Aéronautique	dB	42	32 min.
D.H.T. @ Puisance de sortie standard (MAR.)		%	1,2	10 max.
Capacité de puissance audio @ D.H.T. de 10% (MAR.)		W	0,45	0.3 min
Courant oscillatoire de la perte de signal (MAR.)		V	2,9	3.8 max.
		Unité	Nominal	Liminé
Débit de courant @ dernier signal (MAR.)		mA	72	85 max.
Débit de courant @ capacité max. (MAR.)		mA	220	250 max.

Spécifications du transmetteur

		Unité	Nominal
Tolerance des fréquences @ 25°C à 50°C		PPM	± 0,5
Stabilité des fréquences -20°C à 50°C		PPM
Puisance de l'onde porteuse	(MAR. 5W)	W	5
	(MAR. 2.5W)	W	2,5
	(MAR. 1W)	W	1
	(SRF/MAR. 0,5 W)	W	0,5
Rayonnement parasite	(MAR. 5 W)	dBc	53
	(MAR. 2,5 W/1 W)	dBc	58
Réponse en fréquence de la modulation	500 MHz	dB	-6
	2000 MHz	dB	+6
Sensibilité du microphone	(MRN pour un écart de ± 3 kHz)	mV	6
	(SRF pouer un écart de ± 1,5kHz)	mV	6
Écart maximum @ entrée de 100 mV	(MRN)	kHz	± 4,5
	(SRF avec audio secondaire)	kHz	± 2,3
Distorsion de modulation 750 μS Rés. de désaccentuation 0,3 à 3 kHz BPF		%	0,6
Bruit et bourdonnement 750 μS	(MRN)	dB	38
Rés. de désaccentuation 0,3 à 3 kHz PF	(SRF)	dB	35
Débit de courant @ puissance élevé de 5W	(MRN)	mA	1500
	(SRF)	mA	650

Fréquences des canaux des états-unis et étiquettes des canaux

Canaux maritimes des États-Unis
Can	Fréq. RX	Fréq. TX	Status	Nom complet	Nom à 16 caractères
1A	156.0500	156.0500	Simplex	Vessel traffic system/ commercial	VTS/ COMMERCIAL
3A	156.1500	156.1500	Simplex	Coast guard,govt only	COAST GUARD ONLY
5A	156.2500	156.2500	Simplex	Vessel traffic system/ commercial	VTS/ COMMERCIAL
6	156.3000	156.3000	Simplex	Inter-ship safety	SAFETY
7A	156.3500	156.3500	Simplex	Commercial	COMMERCIAL
8	156.4000	156.4000	Simplex	Commercial	COMMERCIAL
9	156.4500	156.4500	Simplex	Non commercial	NON COMMERCIAL
10	156.5000	156.5000	Simplex	Commercial	COMMERCIAL
11	156.5500	156.5500	Simplex	Vessel traffic system	VESSEL TRAFFIC
12	156.6000	156.6000	Simplex	Vessel traffic system	VESSEL TRAFFIC
13	156.6500	156.6500	Simplex, 1W	Bridge to bridge	BRIDGE TO BRIDGE
14	156.7000	156.7000	Simplex	Vessel traffic system	VESSEL TRAFFIC
15	156.7500	Inhibit	Receive Only	Environmental	ENVIRONMENTAL
16	156.8000	156.8000	Simplex	Distress/safety/calling	DISTRESS
17	156.8500	156.8500	Simplex, 1W	Govt maritime control	GOVERNMENT
18A	156.9000	156.9000	Simplex	Commercial	COMMERCIAL
19A	156.9500	156.9500	Simplex	Commercial	COMMERCIAL
20	161.6000	157.0000	Duplex	Port operation	PORT OPERATION
20A	157.0000	157.0000	Simplex	Port operation	PORT OPERATION
21A	157.0500	157.0500	Simplex	Coast guard only	COAST GUARD ONLY
22A	157.1000	157.1000	Simplex	Coast guard	COAST GUARD
23A	157.1500	157.1500	Simplex	Coast guard only	COAST GUARD ONLY
24	161.8000	157.2000	Duplex	Marine operator	MARINE OPERATOR
25	161.8500	157.2500	Duplex	Marine operator	MARINE OPERATOR
26	161.9000	157.3000	Duplex	Marine operator	MARINE OPERATOR
27	161.9500	157.3500	Duplex	Marine operator	MARINE OPERATOR
28	162.0000	157.4000	Duplex	Marine operator	MARINE OPERATOR
61A	156.0750	156.0750	Simplex	Coast guard	COAST GUARD
63A	156.1750	156.1750	Simplex	Vessel traffic system	VESSEL TRAFFIC
64A	156.2250	156.2250	Simplex	Commercial	COMMERCIAL
65A	156.2750	156.2750	Simplex	Port operation	PORT OPERATION
66A	156.3250	156.3250	Simplex	Port operation	PORT OPERATION
67	156.3750	156.3750	Simplex, 1W	Bridge To Bridge	BRIDGE TO BRIDGE
68	156.4250	156.4250	Simplex	Non Commercial	NON COMMERCIAL
69	156.4750	156.4750	Simplex	Non Commercial	NON COMMERCIAL
70	156.5250	Inhibit	Receive Only	Digital Selective Calling	DSC RECEIVE ONLY
71	156.5750	156.5750	Simplex	Non Commercial	NON COMMERCIAL
72	156.6250	156.6250	Simplex	Non Commercial (Ship-Ship)	NON COMMERCIAL
73	156.6750	156.6750	Simplex	Port Operation	PORT OPERATION
74	156.7250	156.7250	Simplex	Port Operation	PORT OPERATION
75	156.7750	156.7750	Simplex, 1W	Port Operation	PORT OPERATION
76	156.8250	156.8250	Simplex, 1W	Port Operation	PORT OPERATION
77	156.8750	156.8750	Simplex, 1W	Port Operation (Ship-Ship)	PORT OPERATION
78A	156.9250	156.9250	Simplex	Non Commercial	NON COMMERCIAL
79A	156.9750	156.9750	Simplex	Commercial	COMMERCIAL
80A	157.0250	157.0250	Simplex	Commercial	COMMERCIAL
81A	157.0750	157.0750	Simplex	Coast Guard	COAST GUARD
82A	157.1250	157.1250	Simplex	Coast Guard	COAST GUARD
83A	157.1750	157.1750	Simplex	Government	GOVERNMENT
84	161.8250	157.2250	Duplex	Marine Operator	MARINE OPERATOR
85	161.8750	157.2750	Duplex	Marine Operator	MARINE OPERATOR
86	161.9250	157.3250	Duplex	Marine Operator	MARINE OPERATOR
87	161.9750	157.3750	Duplex	Marine Operator	MARINE OPERATOR
88	162.0250	157.4250	Duplex	Marine Operator	MARINE OPERATOR
88A	157.4250	157.4250	Simplex	Commercial (Ship-Ship)	COMMERCIAL

Fréquence des canaux canadiens et étiquettes des canaux

Canaux maritimes du Canada
Can	Fréq. RX	Fréq. FX	Status	Nom complet	Nom à 16 caractères
1	160.6500	156.0500	Duplex	Marine Operator	MARINE OPERATOR
2	160.6250	156.0250	Duplex	Marine Operator	MARINE OPERATOR
3	160.7000	156.1000	Duplex	Marine Operator	MARINE OPERATOR
4A	160.7500	156.1500	Duplex	Marine Operator	MARINE OPERATOR
5A	156.2000	156.2000	Simplex	Canadian Coast Guard	COAST GUARD
6	156.0750	156.0750	Simplex	Canadian Coast Guard	COAST GUARD
7A	156.2500	156.2500	Simplex	Vessel Traffic System	VESSEL TRAFFIC
8	156.3000	156.3000	Simplex	Inter-ship Safety	SAFETY
9	156.3500	156.3500	Simplex	Commercial	COMMERCIAL
10	156.4000	156.4000	Simplex	Commercial	COMMERCIAL
11	156.4500	156.4500	Simplex	Boater Calling Channel	CALLING
12	156.5000	156.5000	Simplex	Commercial	COMMERCIAL
13	156.5500	156.5500	Simplex	Vessel Traffic System	VESSEL TRAFFIC
14	156.6000	156.6000	Simplex	Vessel Traffic System	VESSEL TRAFFIC
15	156.6500	156.6500	Simplex, 1W	Bridge To Bridge	BRIDGE TO BRIDGE
16	156.7000	156.7000	Simplex	Vessel Traffic System	VESSEL TRAFFIC
17	156.7500	156.7500	Simplex	Environmental	ENVIRONMENTAL
18A	156.8000	156.8000	Simplex	Distress, Safety, Calling	DISTRESS
19A	156.8500	156.8500	Simplex, 1W	State Control	STATE CONTROL
20	156.9000	156.9000	Simplex	Commercial	COMMERCIAL
21A	156.9500	156.9500	Simplex	Canadian Coast Guard	COAST GUARD
22A	161.6000	157.0000	Duplex, 1W	Port Operation	PORT OPERATION
23	157.0500	157.0500	Simplex	Canadian Coast Guard	COAST GUARD
24	156.1250	156.1250	Simplex	Canadian Coast Guard	COAST GUARD
25	160.8250	156.2250	Duplex	Marine Operator	MARINE OPERATOR
26	157.1000	157.1000	Simplex	Canadian Coast Guard	COAST GUARD
27	161.7500	157.1500	Duplex	Canadian Coast Guard	COAST GUARD
28	161.8000	157.2000	Duplex	Marine Operator	MARINE OPERATOR
60	161.8500	157.2500	Duplex	Marine Operator	MARINE OPERATOR
61A	161.9000	157.3000	Duplex	Marine Operator	MARINE OPERATOR
62A	161.9500	157.3500	Duplex	Marine Operator	MARINE OPERATOR
64	162.0000	157.4000	Duplex	Marine Operator	MARINE OPERATOR
64A	156.2250	156.2250	Simplex	Marine Operator	MARINE OPERATOR
65A	156.2750	156.2750	Simplex	Search And Rescue	SEARCH & RESCUE
66A	156.3250	156.3250	Simplex, 1W	Port Operation	PORT OPERATION
67	156.3750	156.3750	Simplex	Bridge To Bridge	BRIDGE TO BRIDGE
68	156.4250	156.4250	Simplex	Non Commercial	NON COMMERCIAL
69	156.4750	156.4750	Simplex	Non Commercial	NON COMMERCIAL
70	156.5250	Inhibited	Receive Only	Digital Selective Calling	DSC RECEIVE ONLY
71	156.5750	156.5750	Simplex	Non Commercial	NON COMMERCIAL
72	156.6250	156.6250	Simplex	Non Commercial	NON COMMERCIAL
73	156.6750	156.6750	Simplex	Port Operation	PORT OPERATION
74	156.7250	156.7250	Simplex	Port Operation	PORT OPERATION
77	156.8750	156.8750	Simplex, 1W	Port Operation	PORT OPERATION
78A	156.9250	156.9250	Simplex	Inter Ship	INTER SHIP
79A	156.9750	156.9750	Simplex	Inter Ship	INTER SHIP
80A	157.0250	157.0250	Simplex	Inter Ship	INTER SHIP
81A	157.0750	157.0750	Simplex	Canadian Coast Guard	COAST GUARD
82A	157.1250	157.1250	Simplex	Canadian Coast Guard	COAST GUARD
83	161.7750	157.1750	Duplex	Canadian Coast Guard	COAST GUARD
83A	157.1750	157.1750	Simplex	Canadian Coast Guard	COAST GUARD
84	161.8250	157.2250	Duplex	Marine Operator	MARINE OPERATOR
85	161.8750	157.2750	Duplex	Marine Operator	MARINE OPERATOR
86	161.9250	157.3250	Duplex	Marine Operator	MARINE OPERATOR
87	161.9750	157.3750	Duplex	Marine Operator	MARINE OPERATOR
88	162.0250	157.4250	Duplex	Marine Operator	MARINE OPERATOR

Fréquence des canaux internationaux et étiquettes des canaux

Canaux maritimes internationaux
Can	Fréq. RX	Fréq. TX	Status	Nom complet	Nom à 16 caractères
1	160.6500	156.0500	Duplex	Marine operator	MARINE OPERATOR
2	160.7000	156.1000	Duplex	Marine operator	MARINE OPERATOR
3	160.7500	156.1500	Duplex	Marine operator	MARINE OPERATOR
4	160.8000	156.2000	Duplex	Marine operator	MARINE OPERATOR
5	160.8500	156.2500	Duplex	Marine operator	MARINE OPERATOR
6	156.3000	156.3000	Simplex	Inter-ship safety	INTER-SHIP SAFETY
7	160.9500	156.3500	Duplex	Marine operator	MARINE OPERATOR
8	156.4000	156.4000	Simplex	Commercial (ship-ship)	COMMERCIAL
9	156.4500	156.4500	Simplex	Boater calling channel	CALLING
10	156.5000	156.5000	Simplex	Commercial	COMMERCIAL
11	156.5500	156.5500	Simplex	Vessel traffic system	VESSEL TRAFFIC
12	156.6000	156.6000	Simplex	Vessel traffic system	VESSEL TRAFFIC
13	156.6500	156.6500	Simplex	Bridge to bridge	BRIDGE TO BRIDGE
14	156.7000	156.7000	Simplex	Vessel traffic system	VESSEL TRAFFIC
15	156.7500	156.7500	Simplex, 1W	Environmental	ENVIRONMENTAL
16	156.8000	156.8000	Simplex	Distress, Safety, Calling	SAFETY
17	156.8500	156.8500	Simplex, 1W	Govt maritime control	GOVERNMENT
18	161.5000	156.9000	Duplex	Port operation	PORT OPERATION
19	161.5500	156.9500	Duplex	Commercial	COMMERCIAL
20	161.6000	157.0000	Duplex	Port operation	PORT OPERATION
21	161.6500	157.0500	Duplex	Port operation	PORT OPERATION
22	161.7000	157.1000	Duplex	Port operation	PORT OPERATION
23	161.7500	157.1500	Duplex	Marine operator	MARINE OPERATOR
24	161.8000	157.2000	Duplex	Marine operator	MARINE OPERATOR
25	161.8500	157.2500	Duplex	Marine operator	MARINE OPERATOR
26	161.9000	157.3000	Duplex	Marine operator	MARINE OPERATOR
27	161.9500	157.3500	Duplex	Marine operator	MARINE OPERATOR
28	162.0000	157.4000	Duplex	Marine operator	MARINE OPERATOR
60	160.6250	156.0250	Duplex	Marine operator	MARINE OPERATOR
61	160.6750	156.0750	Duplex	Marine operator	MARINE OPERATOR
62	160.7250	156.1250	Duplex	Marine operator	MARINE OPERATOR
63	160.7750	156.1750	Duplex	Marine operator	MARINE OPERATOR
64	160.8250	156.2250	Duplex	Marine operator	MARINE OPERATOR
65	160.8750	156.2750	Duplex	Marine operator	MARINE OPERATOR
66	160.9250	156.3250	Duplex	Marine operator	MARINE OPERATOR
67	156.3750	156.3750	Simplex	Bridge to bridge	BRIDGE TO BRIDGE
68	156.4250	156.4250	Simplex	Non commercial	NON COMMERCIAL
69	156.4750	156.4750	Simplex	Non commercial	NON COMMERCIAL
70	156.5250	Inhibit	Receive Only	Digital SelectiveCalling	DSC RECEIVE ONLY
71	156.5750	156.5750	Simplex	Non commercial	NON COMMERCIAL
72	156.6250	156.6250	Simplex	Non commercial	NON COMMERCIAL
73	156.6750	156.6750	Simplex	Port operation	PORT OPERATION
74	156.7250	156.7250	Simplex	Port operation	PORT OPERATION
75	156.7750	156.7750	Simplex, 1W	Port operation	PORT OPERATION
76	156.8250	156.8250	Simplex, 1W	Port operation	PORT OPERATION
77	156.8750	156.8750	Simplex	Port operation (ship-ship)	PORT OPERATION
78	161.5250	156.9250	Duplex	Port operation	PORT OPERATION
79	161.5750	156.9750	Duplex	Port operation	PORT OPERATION
80	161.6250	157.0250	Duplex	Port operation	PORT OPERATION
81	161.6750	157.0750	Duplex	Port operation	PORT OPERATION
82	161.7250	157.1250	Duplex	Port operation	PORT OPERATION
83	161.7750	157.1750	Duplex	Port operation	PORT OPERATION
84	161.8250	157.2250	Duplex	Marine operator	MARINE OPERATOR
85	161.8750	157.2750	Duplex	Marine operator	MARINE OPERATOR
86	161.9250	157.3250	Duplex	Marine operator	MARINE OPERATOR
87	161.9750	157.3750	Duplex	Marine operator	MARINE OPERATOR
88	162.0250	157.4250	Duplex	Marine operator	MARINE OPERATOR

Fréquences des canaux météorologiques

Canal	Fréquence RX
WX01	162.5500
WX02	162.4000
WX03	162.4750
WX04	162.4250
WX05	162.4500
WX06	162.5000
WX07	162.5250
WX08	161.6500
WX09	161.7750
WX10	163.2750

Fréquences des canaux SRF

Canal	Fréquence (MHz)
1	462.5625
2	462.5875
3	462.6125
4	462.6375
5	462.6625
6	462.6875
7	462.7125
8	467.5625
9	467.5875
10	467.6125
11	467.6375
12	467.6625
13	467.6875
14	467.7125

Codes de confidentialité du service radio familial 'SRF' (codes CTCSS et 'DSC')

Les 142 codes de confidentialité disponibles sont composés de deux types différents : 38 codes du système de silencieux commandé par tonalité ‘CTCSS', numérotés de 001 à 038 et 104 codes du contrôle numérique du silencieux ‘DSC', numérotés de 039 à 142. Chaque fois que vous communiquez avec une autre radio Uniden ou West Marine, le type de code spécifique n'est pas important : assurez-vous simplement que les nombres assignés aux codes de confidentialité soient identiques.

Si vous tentez de communiquer avec une autre marque de radio SRF, il se peut que vous deviez connaître la fréquence actuelle (pour les codes CTCSS) ou le code à numération octale (les codes 'DSC') pour programmer l'autre code. Utilisez les tableaux suivants pour tracer la fréquence du code CTCSS ou le code à numération octale du code 'DSC':

Code CTCSS	Fréq. (Hz)
001	67.0
002	71.9
003	74.4
004	77.0
005	79.7
006	82.5
007	85.4
008	88.5
009	91.5
010	94.8
011	97.4
012	100.0
013	103.5
014	107.2
015	110.9
016	114.8
017	118.8
018	123.0
019	127.3
020	131.8
021	136.5
022	141.3
023	146.2
024	151.4
025	156.7
026	162.2
027	167.9
028	173.8
029	179.9
030	186.2
031	192.8
032	203.5
033	210.7
034	218.1
035	225.7
036	233.6
037	241.8
038	250.3

Code DSC	Code octal
039	023
040	025
041	026
042	031
043	032
044	043
045	047
046	051
047	054
048	065
049	071
050	072
051	073
052	074
053	114
054	115
055	116
056	125
057	131
058	132
059	134
060	143
061	152
062	155
063	156
064	162
065	165
066	172
067	174
068	205
069	223
070	226
071	243
072	244
073	245
074	251
075	261

Code DSC	Code octal
076	263
077	265
078	271
079	306
080	311
081	315
082	331
083	343
084	346
085	351
086	364
087	365
088	371
089	411
090	412
091	413
092	423
093	431
094	432
095	445
096	464
097	465
098	466
099	503
100	506
101	516
102	532
103	546
104	565
105	606
106	612
107	624
108	627
109	631
111	654
112	662
113	664

Code DSC	Code octal
114	703
115	712
116	723
117	731
118	732
119	734
120	743
121	754
122	036
123	053
124	122
125	145
126	212
127	225
128	246
129	252
130	255
131	266
132	274
133	325
134	332
135	356
136	446
137	452
138	454
139	455
140	462
141	523
142	526

Codes des événements "S. A. M. E." CEA2009

Code reçu	Code d'événement (nom défilant)	Affichage (16 caractères)
ADR	Message administratif	Énoncé
AVA	Veille d'avanche	Veille
AVW	Avertissement d'avanche	AVERTISSEMENT
BHW	Avertissement de risque biologique	AVERTISSEMENT
BWW	Avertissement de faire bouillir l'eau	AVERTISSEMENT
BZW	Avertissement de blizzard	AVERTISSEMENT
CAE	Avertissement d'enlèvement d'enfant	Énoncé
CDW	Avertissement de danger civil	AVERTISSEMENT
CEM	Message d'urgence civile	AVERTISSEMENT
CFA	Veille d'inondation côtière	Veille
CFW	Avertissement d'inondation côtière	AVERTISSEMENT
CHW	Avertissement de risque chimique	AVERTISSEMENT
DBA	Veille de barrageage	Test
DBW	Avertissement de bris de barrageage	AVERTISSEMENT
DEW	Avertissement de maladie contagieuse	AVERTISSEMENT
DMO	Pratique/test	Énoncé
DSW	Avertissement de tempête de sable	AVERTISSEMENT
EAN	Avis d'action d'urgence	AVERTISSEMENT
EAT	Annulation de l'action d'urgence	Énoncé
EQW	Avertissement de tremblement de terre	AVERTISSEMENT
EVI	Évacuation immédiate	AVERTISSEMENT
EVA	Veille d'évacuation	Veille
FCW	Avertissement de contamination allimentaire	AVERTISSEMENT
FFA	Avertissement de crue subite	Veille
FFS	Communiqué de crue subite	Énoncé
FFW	Veille de crue subite	AVERTISSEMENT
FLA	Veille de crue	Veille
FLS	Communiqué de crue	Énoncé
FLW	Avertissement de crue	AVERTISSEMENT
FRW	Avertissement d'incendie	AVERTISSEMENT
FSW	Avertissement de gel rapide	AVERTISSEMENT
FZW	Avertissement de gel	AVERTISSEMENT
HLS	Communiqué d'ouragan	Énoncé
HMW	Avertissement de matières dangereuses	AVERTISSEMENT
IBW	Avertissement d'iceberg	AVERTISSEMENT
IFW	Avertissement de feu industriel	AVERTISSEMENT
LAE	Urgence de zone locale	Énoncé
LEW	Avertissement du maintain de l'ordre	AVERTISSEMENT
LSW	Avertissement de glissement de terrain	AVERTISSEMENT
NAT	Test audible national	Test
NIC	Informatique centrale	Énoncé
NMN	Message de notification du réseau	Énoncé
NPT	Essai national périodique	Test
Standard	Code d'événement (Écran ACL)	Niveau d'importance de l'événement
NST	Test silencieux national	Test
NUW	Avertissement de centrale nuclérique	AVERTISSEMENT
POS	Avis de panne de courant	Énoncé
RHW	Avertissement de risque d'origine radiologique	AVERTISSEMENT
RMT	Essai mensuel requis	Test
RWT	Essai hebdomadaire requis	Test
SMW	Avertissement maritime spécial	AVERTISSEMENT
SPS	Communiqué spécial sur la météo	Énoncé
SPW	Alerte d'abri en place	AVERTISSEMENT
SVA	Veille d'orage violent	Veille
SVR	Avertissement d'orage violent	AVERTISSEMENT
SVS	Communiqué de conditions météorologiques violentes	Énoncé
TOA	Veille de tornado	Veille
TOE	Avertissement de panne du service 911	Énoncé
TOR	Avertissement de tornado	AVERTISSEMENT
TRA	Veille de tempête tropicale	Veille
TRW	Avertissement de tempête tropicale	Veille
TSA	Veille de Tsunami	Veille
TSW	Alerte de Tsunami	AVERTISSEMENT
VOW	Avert. d'éruption volcanique	AVERTISSEMENT
FWW	Avertissement de feu de forêt	AVERTISSEMENT
WFA	Veille de feu de forêt	Veille
WSA	Veille de tempête hivernale	Veille
WSW	Avertissement de tempête hivernale	AVERTISSEMENT
**A	Veille inconnue	Veille
**E	Urgence inconnue	Énoncé
**S	Communiqué inconnu	Énoncé
**W	Avertissement inconnu	AVERTISSEMENT
TXB	Mise en fonction du transmetteur auxiliaire	Aucun code d'événement affché
TXF	Mise en fonction de la porteuse du transmetteur	Aucun code d'événement affché
TXO	Mise en fonction de la porteuse du transmetteur	Aucun code d'événement affché
TXP	Mise en fonction du primaire du transmetteur	Aucun code d'événement affché

Réglementations et avertissements relatifs à la sécurité

AVERTISSEMENT! Veuillez lire avant d'utiliser la radio.

Fonctionnement des services de la radio maritime

Avertissement! Ce transmetteur fonctionne sur des canaux/fréquences à usage restreint aux États-Unis. Les assignations de canaux complètent les fréquences attribuées à l'usage exclusif de la Garde côtière des États-Unis, au Canada et dans les eaux internationales. L'utilisation de la radio sur ces fréquences, sans l'autorisation ajustée, est strictement interdite.

Pour connaître la liste des fréquences/canaux disponibles, veuillez consulter les tableaux des pages 49 à 55. Si vous

étés toujours incertain(e) des canaux que vous pouvez utiliser, consultez la page se rapportant à la radio maritime sur le site Web de la FCC

(http://wireless.fcc.gov/marine/) ou communiquez avec le Centre d'appel de la FCC, au 1-888-CALL-FCC. Les individus nécessitant une licence, tels que les utilisateurs commerciaux, doivent se procurer un formulaire de demande de licence au bureau de la FCC le plus proche de chez eux (pour les usagers aux États-Unis) ou d'Industrie Canada (pour les usagers canadiens).

Directives de base de la radio

Vous devriez vous familiariser avec les règlements des radios maritimes afin de connaître ceux qui s'appliquent à votre embarcation. Vous trouverez les directives pour tous les types de bateaux et de radios maritimes sur le site Web de la Garde côtière des États-Unis, sous la rubrique Radio Info for Boaters (renseignements sur les radios pour les plaisanciers) (le lien direct est :

http://www.navcen.uscg.gov/marcomms/boater.htm). Voici quelques directives pouvant affecter presque tous les plaisanciers.

• Si vous avez une radio VHF dans votre bateau, vous devez garder une surveillance du canal 16 (156,800 MHz) dès que vous n'utilisez plus la radio pour communiquer. À compter de 2004, si une radio est installée dans votre bateau, vous devez la laisser en marche et la synchroniser au canal 16 dès que l'embarcation fait route.
• Si vous entendez un appel de détresse, attendez quelques minutes afin de permettre à une station littorale ou un bateau de la Garde côtière d'y répondre. Si, après cinq minutes, aucune autre station n'a répondu, vous nevez répondre à l'appel de détresse.
• Ne faites pas de faux appels de détresse ('mayday') pour blaguer ou tester votre radio.

ceci équivaut à faire un faux appel 9-1-1; vous pouvez faire face à de sérieuses amendes.

Renseignements de la FCC et d'industrie canada

• Homologation : Article 80 de la FCC ou RSS-182/188
• Capacité de puissance à la sortie : 5 watts
• Émission : 16KOF3E, 16KOF2D
• Portée des fréquences du transmetteur : 156,025 – 157,425 MHz

Cet appareil est conforme à l'article 80 des règlements de la FCC, ainsi qu'à l'article 15 des règlements de la FCC. Son fonctionnement est assujetti à la condition que cet appareil ne cause pas d'interférences nuisibles.

Tous les changements non autorisés apportés à cet appareil peuvent annuler sa conformité avec les Règlements de la FCC. Les changements et modifications doivent être approuvés par Uniden. Les changements apportés à cet appareil, s'ils ne sont pas approuvés par Uniden, risquent de détruire sa propriété et son droit de l'utiliser.

Renseignements de la FCC sur l'exposition aux fréquences radio

Au mois d'août 1996, la Commission fédérale des communications (FCC) des États-Unis, par le biais de son intervention dans le rapport et l'ordonnance 96-326 'Report and Order FCC 96-326', a mis à jour les normes relatives à l'exposition humaine à l'énergie électromagnétique des fréquences radio émises par les transmetteurs autorisés par la FCC. Ces directives répondent aux normes de sécurité établies précédemment par les organismes américain et internationaux responsables de la conformité à ces normes. Le design et la fabrication de cette radio sont conformes aux directives de la FCC et à ces normes internationales.

Ne laissez jamais un enfant utiliser un appareil radio doté d'un transmetteur sans supervision appropriée.

AVERTISSEMENT! Il n'en tient qu'à l'utiliser de faire fonctionner la radio dotée d'un transmetteur de manière sécuritaire. Veuillez vous assurer de respecter les consignes ci-dessous :

• N'utilise que l'antenne incluse ou une antenne certifiée. Les antennes et accessoires non autorisés ou modifiés risquent de réduire la qualité des appels, d'endommager la radio ou d'enfreindre les règlements de la FCC.
• N'utilise pas la radio si l'antenne est endommagée. Si une antenne endommagée entre en contact avec la peau, une brûlure légère peut se produire. Veuillez communiquer avec votre marchand qui vous vendra une antenne de rechange.
• Fonctionnement de l'appareil, lorsque porté sur le corps : Cet appareil a été testé et approuvé pour le port sur le corps à l'aide de l'attache-ceinture incluse, qui l'éloigne du corps d'environ un pouce. Pour conserver la conformité avec les exigences de la FCC relatives à l'exposition RF, le fonctionnement de l'appareil lorsque porté sur le corps n'est limité qu'à l'attache-ceinture incluse. Pour le fonctionnement portatif, la radio doit être maintenue à un pouce du visage de l'utilisateur. L'utilisation d'accessoires qui ne répondent pas à ces exigences peut ne pas être conforme aux normes de la FCC relatives à l'exposition RF et devrait être évitée. Pour plus de renseignements se rapportant à l'exposition aux fréquences RF, veuillez visiter le site Web de la FCC : www.fcc.gov.

Avertissement relatif au bloc-piles au lithium-ion

Cet appareil est doté d'un bloc-piles rechargeables au lithium-ion. Le bloc-piles au lithium-ion inclus avec cet appareil risque d'exploser s'il est jeté au feu.

Ne jamais court-circuiter le bloc-piles. Ne rechargez pas le bloc-piles rechargeable utilisé avec cet appareil dans un chargeur autre que celui conçu pour celui-ci et spécifique dans ce guide d'utilisation. L'utilisation d'un autre chargeur risquerait d'endommager le bloc-piles ou de le faire exploser.

Les piles au lithium-ion doivent être recyclées ou jetées de manière ajustable.

Évitez d'exposer le bloc-piles au lithium-ion, fixé ou non à la radio, à la lumière directe du soleil et ne le laissez pas dans les automobiles chauffées ni dans les endroits où la température descend sous -4°F (-20^) ou monte au-dessus de +140°F (+60^). Toute exposition des produits chimiques que contient le bloc-piles aux températures dépassant les +140°F (+60^) peut faire en sorte que le bloc-piles se fissure, qu'il cesse de fonctionner ou que sa performance soit réduite considérablement.

Si, par accident, vous vous exposez au contenu du bloc-piles, nettoyez complètement la région affectée et consultez un médecin.

Garantie limitée de trois ans

LE RÉPONDANT DE LA GARANTIE : LA CORPORATION UNIDEN AMERICA (ci-après “Uniden”).

ÉLÉMENTS DE LA GARANTIE : Pendant une période de trois (3) années, Uniden garantit à l'acheteur original que cet appareil Uniden sera libre de tout défaut de pièces et de main-d'œuvre, selon les restrictions et exclusions décrites ci-dessous. LA DURÉE DE LA GARANTIE : Cette garantie, qui ne s'applique qu'à l'acheteur original, se terminera et ne sera donc plus en effet 36 mois après la date de l'achat original dans un magasin au détail. Cette garantie sera nulle si l'appareil est (A) endommagé ou n'a pas été maintenu en bon état suite à un entretien raisonnable ou nécessaire, (B) modifié, altéré ou utilisé en tant que composante d'un ensemble de conversion, d'assemblages secondaires ou toute autre configuration qui n'est pas vendue par Uniden, (C) mal installé, (D) réparé ou entretenu par toute autre entité qu'un centre de service autorisé par Uniden pour n'importe quel problème ou défaillance couvert par cette garantie, (E) utilisé conjointement avec des équipements, pièces ou en tant que composante d'un système qui ne soit pas fabriqué par Uniden, ou (F) installé ou programmé par d'autres personnes que celles mentionnées dans le guide d'utilisation de cet appareil.

ÉNONCÉ DES RECOURS : Au cas où cet apparéil ne serait pas conforme à la garantie et ce, en tout temps pendant la période de cette garantie, le répondant s'engage à réparer le défaut et à vous returner l'appareil sans frais de pieces ni de main-d'oeuvre, ni sans aucun autre frais (à l'exception des frais de port et de manutention) encouru par le répondant ou l'un de ses représentants en rapport avec l'exécution de cette garantie. LA GARANTIE LIMITÉE DÉCRITE CI-HAUT CONSTITUE LA SEULE ET ENTIÈRE GARANTIE SE RAPPORTANT À L'APPAREIL ET REMPLACE ET EXCLUT TOUTE AUTRE GARANTIE DE QUELQUE NATURE QUE CE SOIT, QU'ELLE SOIT FORMELLE, TACITE OU SURVENANT SUITE À L'IMPLANTATION D'UNE LOI, INCLUANT, MAIS SANS S'Y LIMITER, TOUTES LES GARANTS TACITES EN QUALITALOYALE ET MARCHANDE OU LES APTITUDES À UN BUT PARTICULIER. CETTE GARANTIE NE COUVRE PAS NI NE PREVOIT PAS DE PROVISIONS POUR LE REMBOURSEMENT NI LE PAIMENT DES DOMMAGES-INTÉRÊTS DIRECTS OU INDIRECTS. Certaines provinces ou états ne permettent pas d'exclusions ni de restrictions pour les dommages-intérêts directs ou indirects et les restrictions ou exclusions décrites ci-haut peuvent ne pas s'appliquer à vous.

RECOOURS LEGAUX: Cette garantie vous donne des droits spécifique et vous pouvez avoir d'autres droits pouvant varier de province en province. Cette garantie devient nulle à l'extérieur des États-Unis et du Canada.

MARCHÉ À SUIVRE POUR HONORER LA GARANTIE: Si, après avoir suivi les directives du guide d'utilisation, vous êtes persuadé(e) que votre appareil est défectueux, emballez-le soigneusement (dans son emballage d'origine, si possible). Joignez-y votre preuve d'achat et une note décrivant le problème. Expédiez l'appareil, port payé, par l'entremise d'un service postal certifié et assuré ou d'un courrier qui vous permette de retracer ultérieurement l'envoi, au répondant de la garantie, à l'adresse suivante :

Uniden America Corporation Parts and Service Division 4700 Amon Carter Boulevard Fort Worth, TX 76155

Mémo

Visitez notre site Web

www.uniden.com

ou communiquez avec nous au 1-800-297-1023 pendant les heures d'affaires régulières (Heure centrale).

© 2007 par la corporation Uniden America, Fort Worth, Texas. Contient des pièces provenant de l'étranger. Imprimé en Chine.
