W475N - Lave-linge professionnel ELECTROLUX LAUNDRY SYSTEMS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge professionnel
Marque	Electrolux Laundry Systems
Modèle	W475N
Capacité de lavage	8 kg (18 lb)
Volume du tambour	75 litres
Diamètre du tambour	520 mm
Vitesse d'essorage maximale	587 tr/min (facteur G 100)
Dimensions (L x P x H)	660 x 690 x 1115 mm
Poids net	129 kg
Poids brut emballé	150 kg
Alimentation électrique	230V / 400V triphasé, 50/60 Hz (selon configuration)
Puissance de chauffage max	7,2 kW (sur 400V 3N)
Consommation d'eau (programme Normal 60°C)	54 L eau froide + 14 L eau chaude
Consommation d'énergie (chauffage)	0,35 kWh (programme Normal)
Pression d'eau	200-600 kPa
Diamètre de vidange	75 mm
Niveau sonore (pression)	63 dB(A)
Ouverture de porte	Diamètre 310 mm
Programmateur	Compass Control™ avec écran LCD et clavier
Bac à lessive	4 compartiments (dosage manuel)
Construction	Châssis en acier galvanisé, tambour en inox
Équilibrage	SuperBalance™ pour essorage stable
Options disponibles	Alimentation lessive liquide, panneaux inox, compteur à jetons, pompe de vidange
Accessoires inclus	Semelle en acier, kits flexibles, collecteur de résidus textiles
Entretien	Nettoyez régulièrement le bac à lessive et le filtre de vidange
Sécurité	Arrêt automatique en cas d'ouverture de porte

FOIRE AUX QUESTIONS - W475N ELECTROLUX LAUNDRY SYSTEMS

Quelle est la capacité de lavage du W475N ?

Le Electrolux W475N a une capacité maximale de 8 kg (18 lb) de linge sec.

Quelles sont les dimensions de la machine ?

Les dimensions sont : largeur 660 mm, profondeur 690 mm, hauteur 1115 mm. Le diamètre d'ouverture de la porte est de 310 mm.

Quel type d'alimentation électrique est nécessaire ?

La machine peut fonctionner sous différentes tensions : 230V monophasé, 230V triphasé, 400V triphasé, etc. La puissance de chauffage va jusqu'à 7,2 kW. Consultez le tableau des branchements électriques dans la notice.

Comment installer le lave-linge ?

Assurez-vous d'avoir une arrivée d'eau froide et/ou chaude (pression 200-600 kPa), une évacuation de 75 mm, et une alimentation électrique adaptée. Utilisez la semelle en acier fournie pour stabiliser la machine. Les kits flexibles sont inclus.

Comment fonctionne le programmateur Compass Control ?

Le Compass Control™ offre un grand écran et un clavier pour sélectionner facilement les programmes. Vous pouvez choisir la langue, et deux boutons de démarrage rapide permettent d'accéder aux programmes fréquents. Les cycles sont optimisés pour l'économie, la performance ou le temps.

Comment nettoyer le filtre de vidange ?

Débranchez la machine, ouvrez le volet d'accès au filtre (situé en bas à droite), dévissez-le et nettoyez-le sous l'eau courante. Remettez-le en place avant de réutiliser la machine.

Que faire en cas de code d'erreur ?

Consultez le manuel d'utilisation pour la signification des codes. Les causes courantes incluent un problème d'arrivée d'eau, de vidange ou de déséquilibre. Redémarrez la machine après avoir résolu le problème.

Puis-je utiliser de la lessive liquide ?

Oui, le bac à lessive à 4 compartiments accepte la lessive en poudre ou liquide. Pour la lessive liquide, utilisez le compartiment prévu ou l'option d'alimentation automatique en lessive liquide (carte d'E/S en option).

Comment entretenir le tambour ?

Laissez la porte entrouverte après chaque cycle pour éviter les moisissures. Nettoyez le tambour avec un chiffon humide si nécessaire. Le tambour en acier inoxydable résiste à la rouille.

Quels accessoires sont disponibles ?

Les accessoires inclus sont : semelle en acier, kits de flexibles pour eau/vapeur, collecteur de résidus textiles. En option : panneaux avant/latéraux en acier inoxydable, raccordement compteur à jetons, pompe de vidange.

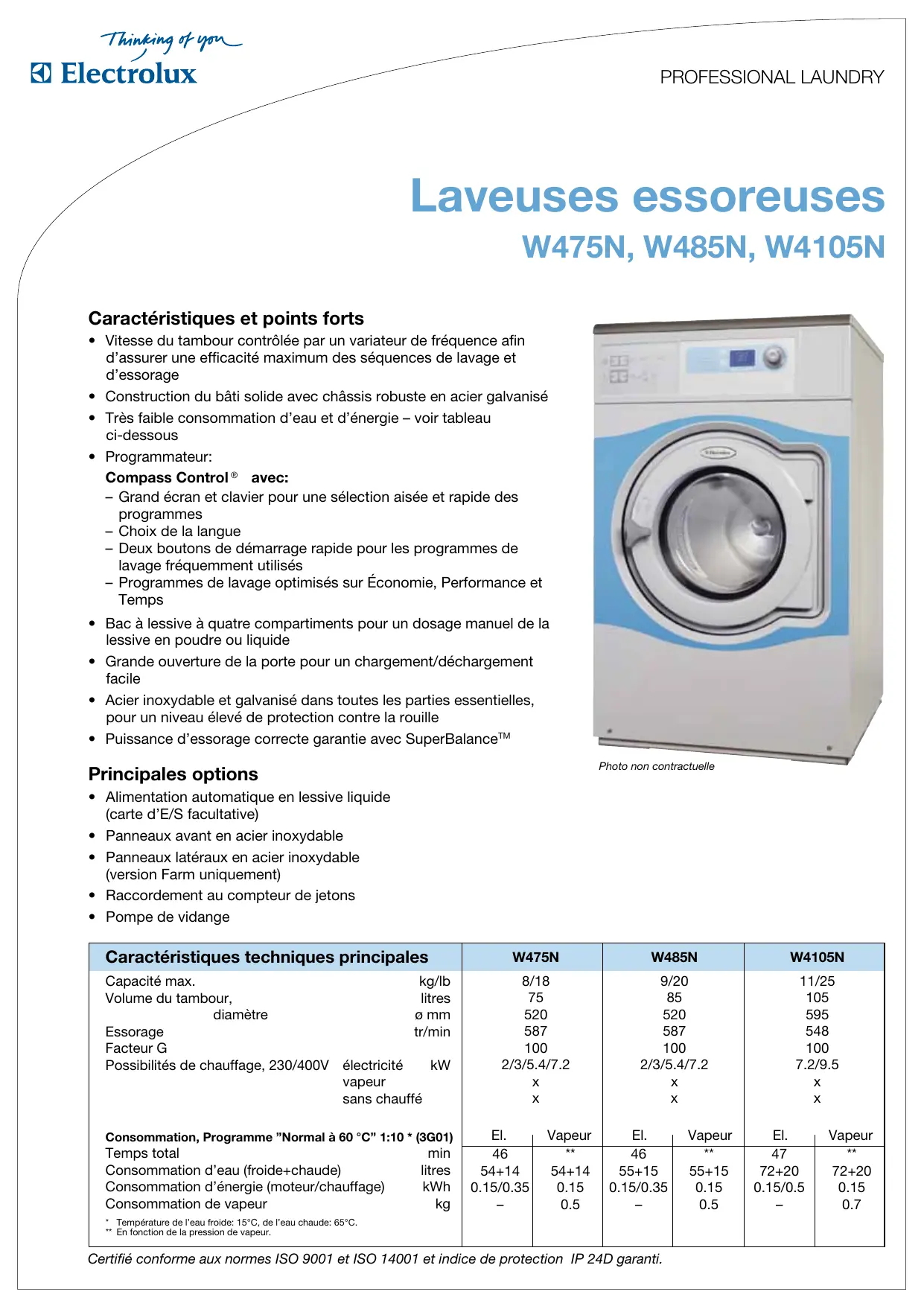

MODE D'EMPLOI W475N ELECTROLUX LAUNDRY SYSTEMS

Caractéristiques et points forts

• Vitesse du tambour contrôle par un variateur de fréquence afin d'assurer une efficacité maximum des séquences de lavage et d'essorage
• Construction du bâti solide avec châssis robuste en acier galvanisé
• Très faible consommation d'eau et d'énergie - voir tableau ci-dessous Programmateur:

Compass control® avec:

Grand écran et clavier pour une sélection aisée et rapide des programmes - Choix de la langue - Deux boutons de démarcation rapide pour les programmes de lavage lequement utilisés - Programmes de lavage optimisés sur Économie, Performance et Temps

• Bac à lessive à quatre compartiments pour un dosage manuel de la lessive en poudre ou liquide
• Grande ouverture de la porte pour un chargement/déchargement facile
• Acier inoxydable et galvanisé dans toutes les parties essentielles, pour un niveau élevé de protection contre la rouille
• Puissance d'essorage correcte garantie avec SuperBalance™

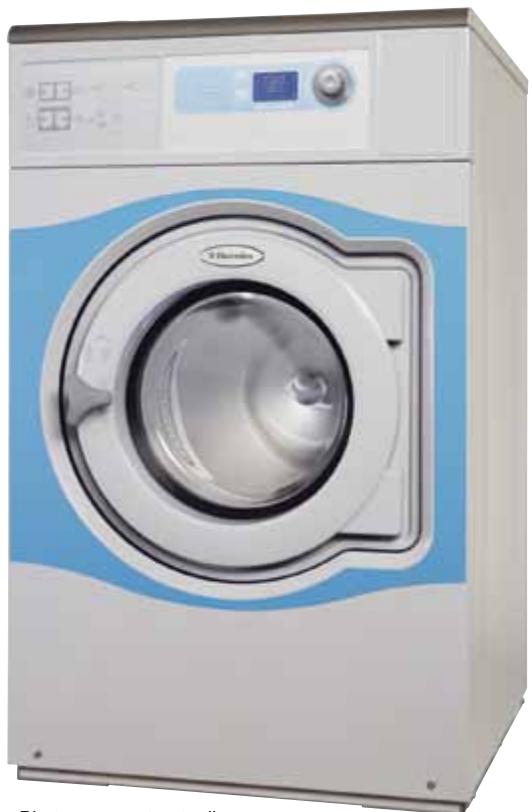

Photo non contractuelle

Principales options

• Alimentation automatique en lessive liquide (carte d'E/S facultative)
• Panneaux avant en acier inoxydable
• Panneaux latéraux en acier inoxydable (version Farm uniquement) Raccordement au compteur de jetsons
• Pompe de vidange

Caractéristiques techniques principales		W475N		W485N		W4105N
Capacité max.	kg/lb	8/18		9/20		11/25
Volume du tambour,	litres	75		85		105
diamètre	ø mm	520		520		595
Essorage	tr/min	587		587		548
Facteur G		100		100		100
Possibilités de chauffage, 230/400V	électricité kW	2/3/5.4/7.2		2/3/5.4/7.2		7.2/9.5
vapeur		x		x		x
sans chauffé		x		x		x
Consommation, Programme "Normal à 60 °C" 1:10 * (3G01)		El.	Vapeur	El.	Vapeur	El.	Vapeur
Temps total	min	46	**	46	**	47	**
Consommation d'eau (froide+chaude)	litres	54+14	54+14	55+15	55+15	72+20	72+20
Consommation d'énergie (moteur/chauffage)	kWh	0.15/0.35	0.15	0.15/0.35	0.15	0.15/0.5	0.15
Consommation de vapeur	kg	-	0.5	-	0.5	-	0.7
* Température de l'eau froide: 15°C, de l'eau chaude: 65°C. ** En fonction de la pression de vapeur.

Branchement électric *		W475N	W485N	W4105N
Chauffage	Tension
El.	230V 1AC 50 Hz kW(A)	7.5(35)	7.5(35)	9.5(35)
	230V 3AC 50 Hz kW(A)	7.2(25)	7.5(25)	9.5(35)
	240V 3AC 60 Hz kW(A)	7.2(25)	7.2(25)	9.5(35)
	400V 3N AC 50 Hz kW(A)	7.2(16)	7.2(16)	9.5(16)
	440V 3AC 60 Hz kW(A)	7.9(16)	7.9(16)	10.5(16)
Vapeur ouSans chauffage	240V 1AC 60 Hz kW(A)	1.1(10)	1.1(10)	1.1(10)
	230V 1AC 50 Hz kW(A)	1.1(10)	1.1(10)	1.1(10)
	230V 3AC 50 Hz kW(A)	1.1(10)	1.3(10)	1.6(10)
	240V 3AC 60 Hz kW(A)	1.1(10)	1.3(10)	1.6(10)
Raccordement d'eau et de vapeur
Vannes d'admission d'eau	DN	20	20	20
Pression d'eau	kPa	200-600	200-600	200-600
Capacité à 300 kPa	l/min	20	20	20
Vanne de vidange	ømm	75	75	75
Débit de la vidange	l/min	170	170	170
Vanne de vapeur	DN	15	15	15
Pression de la vapeur	kPa	300-600	300-600	300-600
Bacs à lessives liquides		5	5	5
Efforts au sol
Fréquence des efforts dynamiques Hz		9.3	9.3	8.7
Charge maximale au sol lors de l'essoragekN		1.6 ± 2.8	1.7 ± 3.1	2.1 ± 3.6
Niveau sonores
Niveau de pression sonore**	dB(A)	63	63	63
Niv. de puissance sonore (IEC 60704-2-4)	dB(A)	69	69	69
Déperdition calorifique
% de la puissance installée, max		5	5	5
Emballage
net, kg		129	135	145
avec caisse, kg		150	156	167
Volume emballé	m³	0.74	0.74	0.9
Accessoires
Semelle en acier		x	x	x
Kits de flexibles pour l'eau ou la vapeur		x	x	x
Collecteur de résidus textiles		x	x	x
Dimensions en mm
A Largeur		660	660	720
B Profondeur		690	730	705
C Hauteur		1115	1115	1200
D Volume emballé		355	355	365
E F G		725	765	745
H I K		825	825	910
I L		45	45	45
M M		1030	1030	1115
N N		215	215	215
O O		1010	1010	1095
P P		130	130	130
1 Branchement électricité		6 Raccords d'alimentation en dessive liquide
2 Eau froide		7 Bandeau de commande
3 Eau chaude		8 Bac à produits
4 Raccord de vapeur		9 Connexions pour le recyclage de l'eau
5 Vidange		10 Ouverture de la porte Ø310 (W475N, W485N), Ø365 (W4105N)

Panneaux frontal et latéraux gris clair portant la mention «Blue Wave» sur le panneau avant (RAL 260 70 05, 250 60 30) Autres tensions disponibles, voir manuel d'installation * Valeur approx. sur la position des opérateurs dans une laverie de taille moyenne

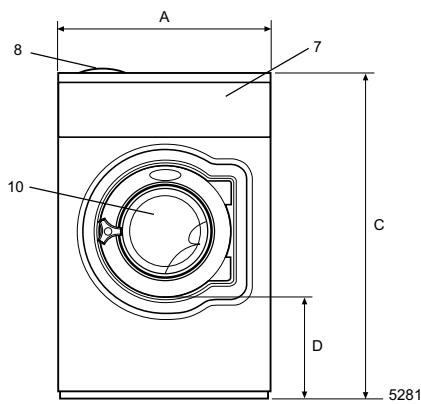

Avant

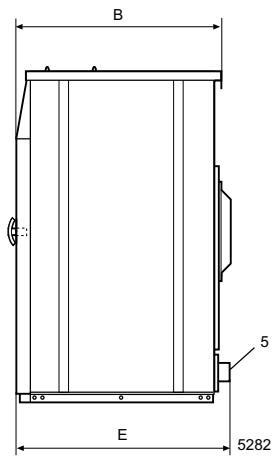

Côté droit

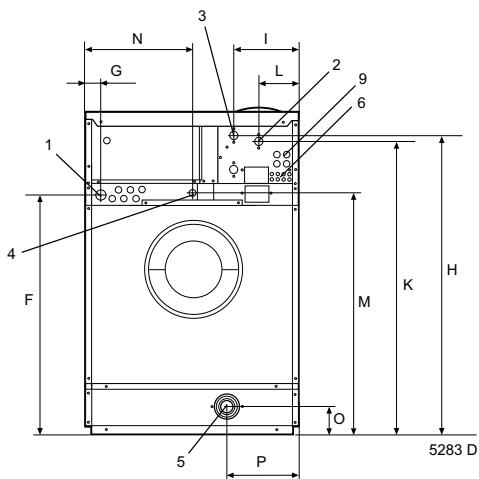

Arrière
