Type de produit	Lave-linge professionnel
Marque	ELECTROLUX LAUNDRY SYSTEMS
Modèle	W475H
Capacité maximale	8 kg (18 lb)
Volume du tambour	75 litres
Diamètre du tambour	520 mm
Vitesse d'essorage	1100 tr/min
Facteur G	350
Alimentation électrique (chauffage électrique)	230 V 1~ 50 Hz : 7,4 kW (35 A); 230 V 3~ 50 Hz : 7,4 kW (25 A); 400 V 3N~ 50 Hz : 7,4 kW (16 A)
Alimentation électrique (vapeur)	230 V 1~ 60 Hz : 1,1 kW (10 A)
Raccordement eau	DN20, pression 200-600 kPa, débit 20 l/min à 300 kPa
Évacuation	Diamètre 50/75 mm, capacité 170 l/min
Dimensions (L × P × H)	720 × 690 × 1115 mm
Poids net	159 kg
Niveau sonore (pression)	65 dB(A)
Niveau sonore (puissance IEC 60704-2-4)	72 dB(A)
Types de commande	Compass Control® ou Clarus Control®
Pesée automatique (AWS)	Oui (avec Compass Control)
Distributeur de lessive	4 compartiments pour dosage manuel poudre/liquide
Ouverture de porte	Diamètre 310 mm
Matériaux	Acier inoxydable et galvanisé dans les parties vitales
Options	Alimentation automatique lessive liquide, panneau avant inox, panneau latéral inox (Clarus Control), connexion paiement, pompe de vidange

FOIRE AUX QUESTIONS - W475H ELECTROLUX LAUNDRY SYSTEMS

Quelle est la capacité de lavage du W475H ?

La capacité maximale est de 8 kg (18 lb) de linge sec.

Quels types de commande sont disponibles ?

Deux types : Compass Control® avec écran et boutons de démarrage rapide, et Clarus Control® entièrement programmable via clavier ou carte mémoire.

Comment économiser de l'eau et de l'énergie ?

Le système AWS (Automatic Weighing System) adapte la quantité d'eau à la charge. Utilisez des programmes économiques et une température adaptée.

Quels sont les branchements électriques possibles ?

Plusieurs options : 230 V monophasé, triphasé, 400 V triphasé, etc. Voir le tableau des spécifications pour les intensités. La version vapeur nécessite 230 V 60 Hz.

Comment nettoyer le distributeur de lessive ?

Retirez le tiroir et nettoyez-le à l'eau tiède. Vérifiez que les compartiments ne sont pas obstrués par des résidus de lessive.

Que faire en cas de voyant d'erreur ?

Consultez la notice pour le code erreur. Les causes possibles incluent une porte mal fermée, un filtre bouché ou un problème d'alimentation en eau.

Peut-on installer un système de paiement ?

Oui, avec la version Compass Control, vous pouvez connecter un compteur à pièces ou un système de paiement.

Quelle est la pression d'eau requise ?

La pression d'eau doit être comprise entre 200 et 600 kPa (2-6 bars).

Comment programmer un cycle personnalisé ?

Avec Clarus Control, vous pouvez programmer tous les paramètres de lavage via le clavier ou télécharger un programme via carte mémoire.

Quelles sont les dimensions et le poids de la machine ?

Dimensions : 720 mm de large, 690 mm de profondeur, 1115 mm de hauteur. Poids net : 159 kg.

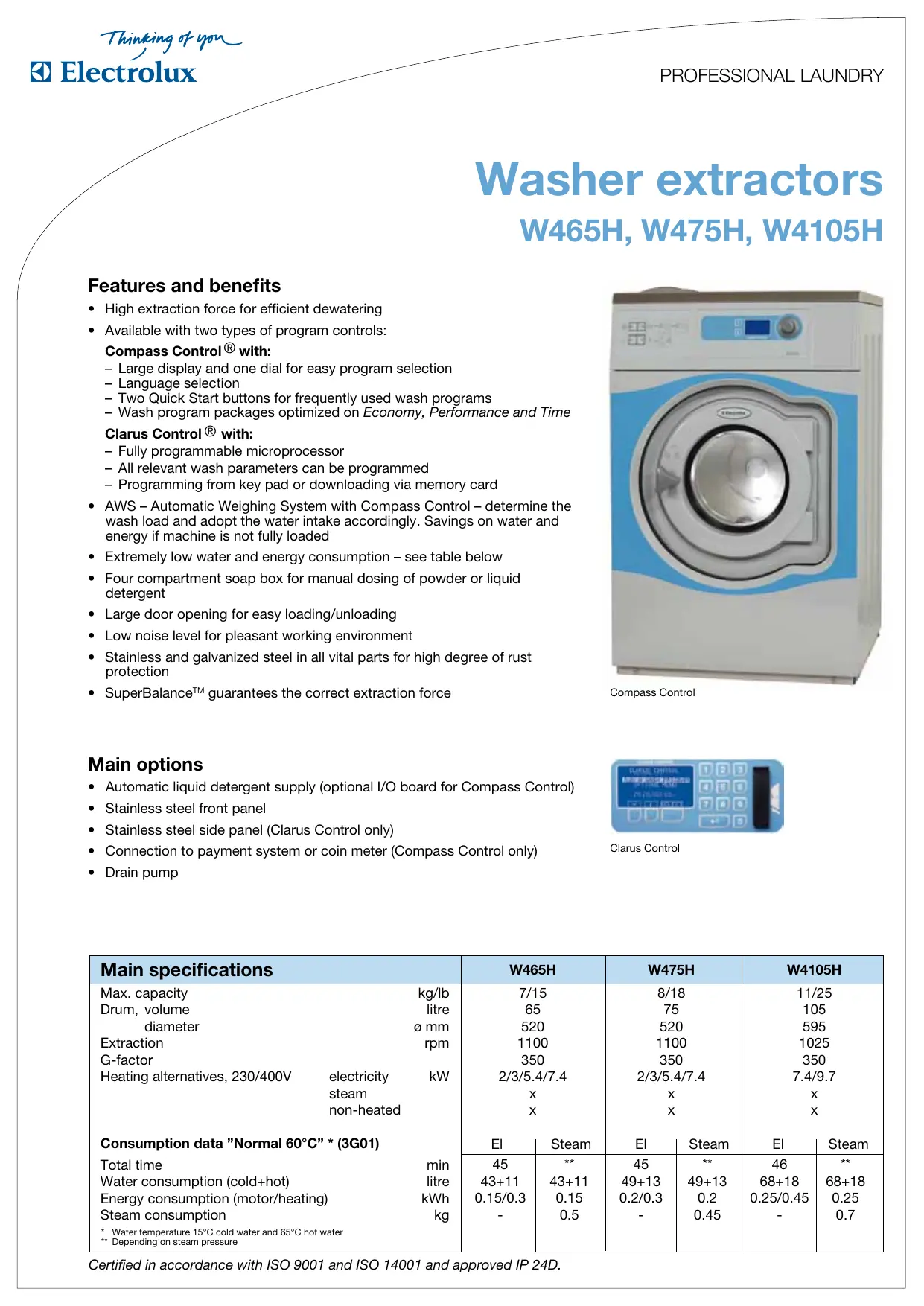

MODE D'EMPLOI W475H ELECTROLUX LAUNDRY SYSTEMS

Laveuses-essoreuses

W465H, W475H, W4105H

Caractéristiques et avantages

Force d'essorage élevée pour un séchage efficace - Disponible avec deux types de commandes de programme :

Compass Control® avec :

Grand écran et un bouton pour une sélection facile des programmes - Sélection de la langue - Deux boutons de démarrage rapide pour les programmes de lavage fréquemment utilisés - Packages de programmes de lavage optimisés sur l'économie, la performance et le temps

Clarus Control® avec :

• Microprocesseur entièrement programmable
• Tous les paramètres de lavage pertinents peuvent être programmés
• Programmation à partir du clavier ou téléchargement via carte mémoire
• AWS - Système de pesage automatique avec Compass Control - détermine la charge de lavage et adapte la prise d'eau en conséquence. Économies d'eau et d'énergie si la machine n'est pas complètement chargée
• Consommation d'eau et d'énergie extrêmement faible - voir le tableau ci-dessous
• Boîte à savon à quatre compartiments pour le dosage manuel de poudre ou de détergent liquide Grande ouverture de porte pour un chargement/déchargement facile
• Faible niveau sonore pour un environnement de travail agréable
• Acier inoxydable et acier galvanisé dans toutes les pièces vitales pour une protection élevée contre la rouille. SuperBalance™ garantit la force d'extraction correcte

Compass Control

Principales options

Distribution automatique de détergent liquide (carte d'E/S optionnelle pour Compass Control) - Panneau avant en acier inoxydable - Panneau latéral en acier inoxydable (uniquement pour Clarus Control) - Connexion à un système de paiement ou à un compteur à pièces (uniquement pour Compass Control) - Pompe de vidange

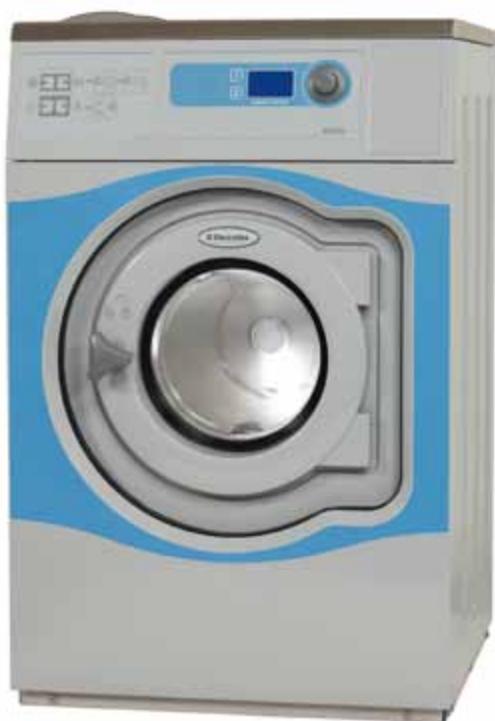

Clarus Control

Main specifications			W465H		W475H		W4105H
Max. capacity		kg/lb	7/15		8/18		11/25
Drum, volume		litre	65		75		105
diameter		ø mm	520		520		595
Extraction		rpm	1100		1100		1025
G-factor			350		350		350
Heating alternatives, 230/400V	electricity	kW	2/3/5.4/7.4		2/3/5.4/7.4		7.4/9.7
	steam		x		x		x
	non-heated		x		x		x
Consumption data "Normal 60°C" * (3G01)			EI	Steam	EI	Steam	EI	Steam
Total time		min	45	**	45	**	46	**
Water consumption (cold+hot)		litre	43+11	43+11	49+13	49+13	68+18	68+18
Energy consumption (motor/heating)		kWh	0.15/0.3	0.15	0.2/0.3	0.2	0.25/0.45	0.25
Steam consumption		kg	-	0.5	-	0.45	-	0.7
* Water temperature 15°C cold water and 65°C hot water ** Depending on steam pressure

Electrical connections*			W465H	W475H	W4105H
Heating	Voltage
EI.	230V 1AC 50 Hz	kW(A)	7.3(35)	7.4(35)	9.7(50)
	230V 3AC 50 Hz	kW(A)	7.3(20)	7.4(25)	9.7(35)
	240V 3AC 60 Hz	kW(A)	7.3(20)	7.4(25)	9.7(35)
	400V 3N AC 50 Hz	kW(A)	7.4(16)	7.4(16)	9.7(16)
Steam	230V 1AC 60 Hz	kW(A)	1.0(10)	1.1(10)	1.3(10)
or	240V 1AC 60 Hz	kW(A)	1.0(10)	1.1(10)	1.3(10)
non-heated	230V 1AC 50 Hz	kW(A)	1.0(10)	1.1(10)	1.3(10)
Water and steam connection
Water valves		DN	20	20	20
Water pressure		kPa	200-600	200-600	200-600
Capacity at 300 kPa		l/min	20	20	20
Drain valve		ømm	50/75	50/75	50/75
Draining capacity		l/min	170	170	170
Steam valve		DN	15	15	15
Steam pressure		kPa	300-600	300-600	300-600
Liquid detergent supplies			5	5	5
Floor requirements
Frequency of the dynamic force		Hz	18.3	18.3	17.1
Max floor load at extraction		kN	1.8 ± 0.5	1.9 ± 0.5	2.5 ± 0.5
Sound levels
Sound pressure level**		dB(A)	64	65	69
Sound power level (IEC 60704-2-4)		dB(A)	73	72	77
Heat emission
% of installed power, max			5	5	5
Shipping data
Weight		net, kg	154	159	201
		crated, kg	167	179	225
Shipping volume		m³	0.75	0.75	0.99
Accessories
Steel base			x	x	x
Hose kits for water or steam			x	x	x
Fluff collector			x	x	x
Dimensions in mm
A Width			720	720	830
B Depth			690	690	705
C Height			1115	1115	1200
D			355	355	365
E			720	720	740
F			825	825	910
G			45	45	45
H			1030	1030	1115
I			220	220	220
K			1010	1010	1100
L			135	135	135
M			830	830	910
N			360	360	415
O			100	100	100
P			240	240	295
1 Electrical connection		6 Liquid supply connections
2 Cold water		7 Control panel
3 Hot water		8 Soap box
4 Steam connection		9 Door openingø310 (W465H, W475H),ø365 (W4105H)
5 Drain

Panneaux avant et latéraux gris clair avec « Blue Wave » sur le panneau avant (RAL 260 70 05, 250 60 30). Autres tensions disponibles, voir le manuel d'installation * Valeur approximative à la position de l'opérateur dans une buanderie de taille moyenne

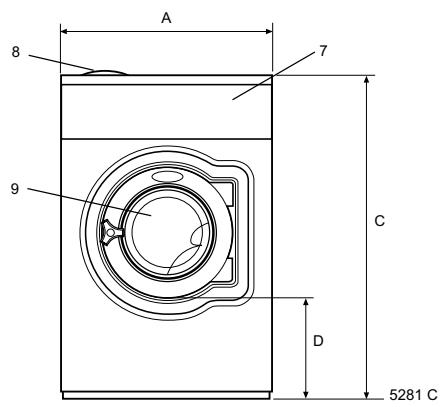

Avant

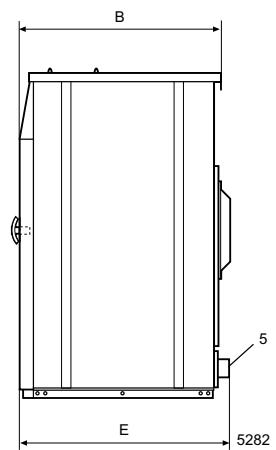

Côté droit

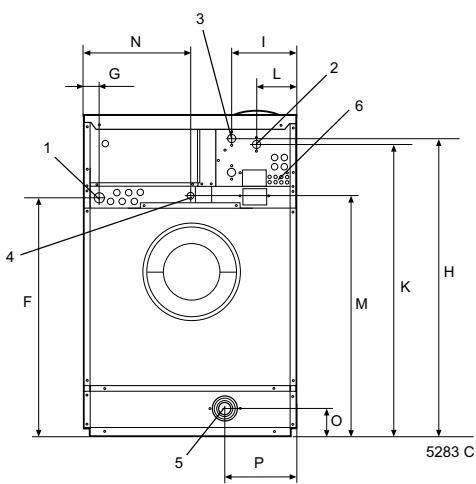

Côté arrière
