W4400H - Lave-linge industriel ELECTROLUX LAUNDRY SYSTEMS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge industriel
Marque	ELECTROLUX LAUNDRY SYSTEMS
Modèle	W4400H
Capacité maximale	45 kg / 100 lb
Volume du tambour	400 L
Diamètre du tambour	920 mm
Vitesse d'essorage	825 tr/min
Facteur G	350
Dimensions (L x P x H)	1325 x 1450 x 2015 mm (pieds standard)
Hauteur avec pieds surbaissés	1890 mm
Poids net	1200 kg
Branchement électrique	400-415V 3N AC 50 Hz ; chauffage : 36 kW (63 A), vapeur/non chauffé : 5,5 kW (10 A)
Chauffage	Électrique (36 kW) ou vapeur directe
Programmes	192 programmes pré-établis avec Clarus Control®
Consommation d'eau (programme normal à 60 °C)	Eau froide : 501 L, eau chaude : 80 L
Consommation d'énergie (chauffage électrique)	Moteur : 1,1 kWh, chauffage : 4,1 kWh
Niveau sonore avec isolation	<70 dB(A)
Pression d'eau recommandée	200-600 kPa
Pression de vapeur recommandée	300-600 kPa
Air comprimé	500-700 kPa, consommation 20 L/h
Matériau	Acier inoxydable pour parties vitales, panneau avant inox, côtés peints par poudrage
Options principales	Trémie de chargement, basculement avant, arrêt, isolation thermique/phonique, injecteur 5 entrées, IWS, lubrification des garnitures

FOIRE AUX QUESTIONS - W4400H ELECTROLUX LAUNDRY SYSTEMS

Quelle est la capacité maximale de la machine W4400H ?

La capacité maximale est de 45 kg (100 lb) pour un linge sec.

Comment installer correctement la machine ?

L'installation nécessite des raccordements électriques (400-415V 3N AC 50 Hz), d'eau (pression 200-600 kPa), de vapeur éventuelle (300-600 kPa) et d'air comprimé (500-700 kPa). Consultez le manuel d'installation pour les détails de câblage et de fixation au sol.

Combien de programmes sont disponibles ?

La machine est équipée du système Clarus Control® entièrement programmable avec 192 programmes pré-établis.

Comment utiliser le panneau de commande ?

Le bandeau de commande permet de sélectionner un programme, de démarrer/arrêter le cycle et d'afficher des informations. Des options comme l'injection de détergent ou le pesage intégré (IWS) peuvent être programmées.

Quels sont les branchements pour les détergents ?

La machine est préparée pour 9 marques de détergents liquides et dispose de 8 raccords d'alimentation lessive liquide (DN15). Une option d'injecteur à 5 entrées pour poudre est disponible.

Comment effectuer la maintenance courante ?

Vérifiez régulièrement les garnitures de roulement ; un système de lubrification avec avertissement de réservoir vide est intégré. Nettoyez le tambour et les filtres selon les instructions du manuel.

Que faire en cas de code d'erreur ?

Le système CMIS (Certus Management Information System) permet d'afficher les codes d'erreur et les périodes de maintenance. Consultez le manuel pour la signification des codes et les actions correctives.

Quelles options de chargement sont disponibles ?

Options : trémie de chargement en façade (manuel), basculement avant pour déchargement vers un trolley, et basculement avant avec arrêt pour utilisation avec trémie ou système de sac élingué.

Comment nettoyer le tambour ?

Utilisez un chiffon doux et un détergent non abrasif. Le tambour en acier inoxydable résiste à la corrosion. Évitez les produits chlorés.

Quelle est la durée de vie estimée de la machine ?

Avec un entretien approprié, la machine peut fonctionner de nombreuses années. Les composants en acier inoxydable et le moteur à contrôle de fréquence garantissent une longue durée de vie.

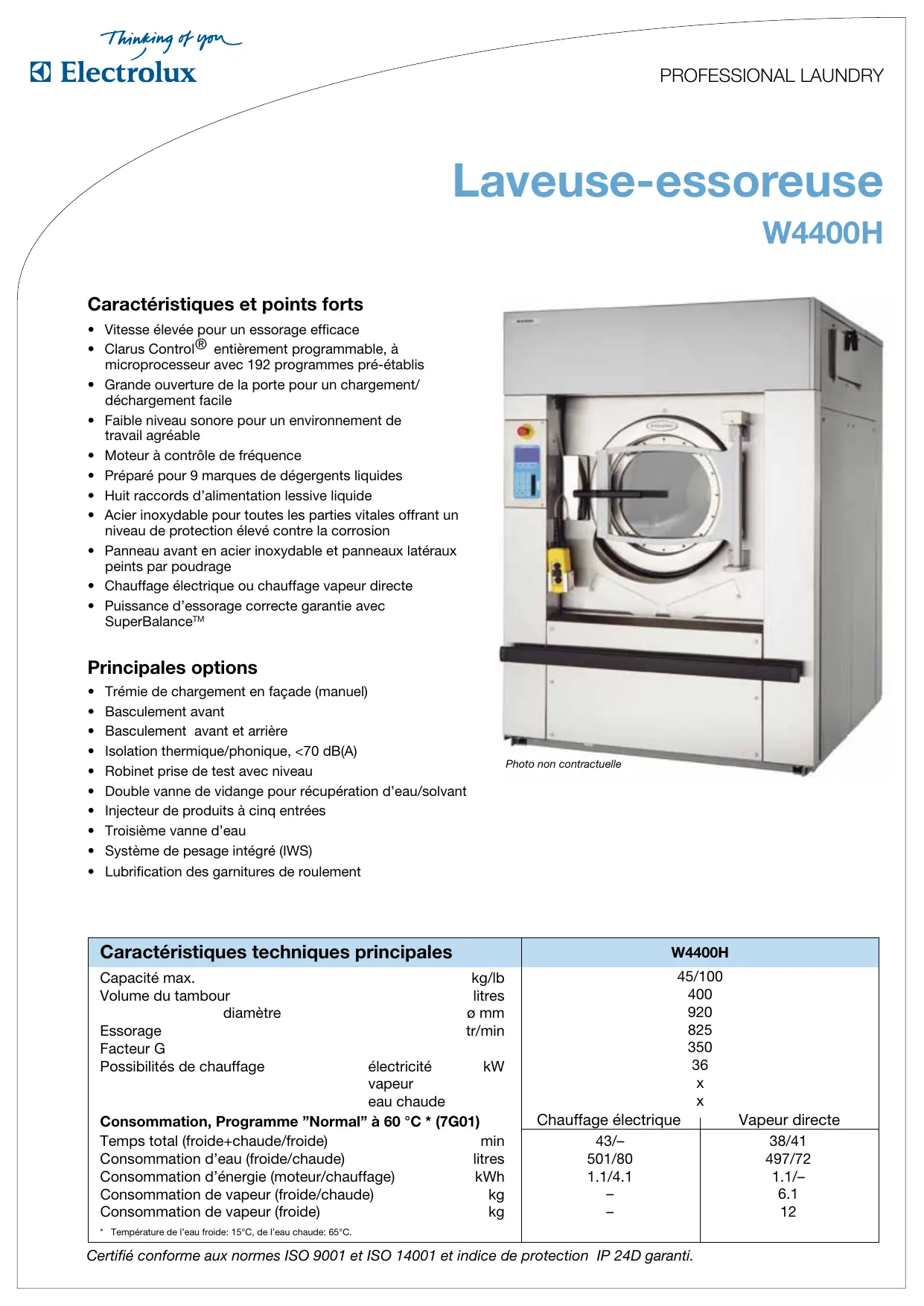

MODE D'EMPLOI W4400H ELECTROLUX LAUNDRY SYSTEMS

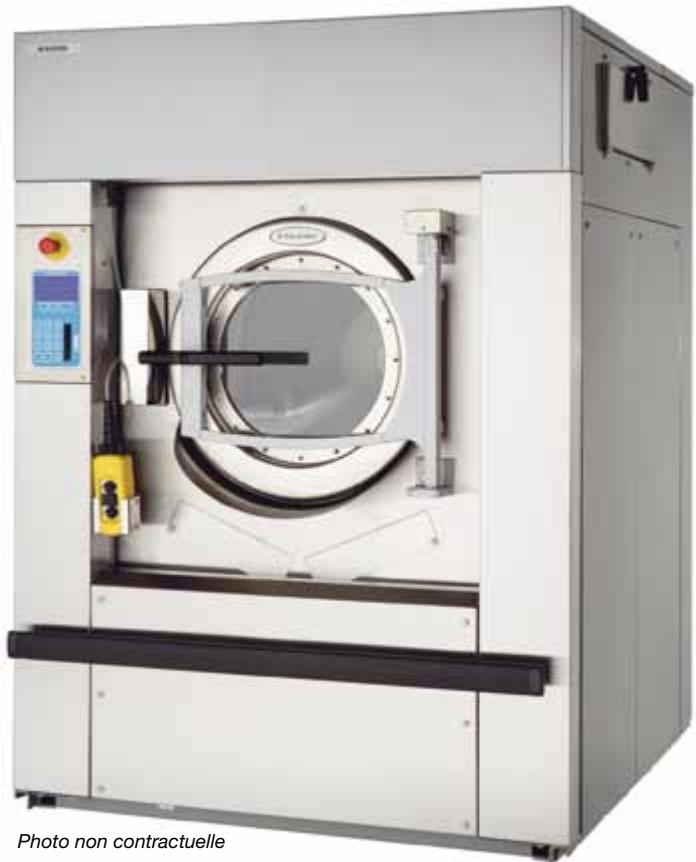

Caractéristiques et points forts

Vitesse élevée pour un essorage efficace - Clarus Control® entièrement programmable, à microprocesseur avec 192 programmes pré-établis - Grande ouverture de la porte pour un chargement/déchargement facile - Faible niveau sonore pour un environnement de travail/agréable - Moteur à contrôle de fréquence - Préparé pour 9 marques de détergents liquides - Huit raccords d'alimentation lessive liquide - Acier inoxydable pour toutes les parties vitales offrant un niveau de protection élevé contre la corrosion - Panneau avant en acier inoxydable et panneaux latéraux points par poudrage - Chauffage électrique ou chauffage vapeur directe - Puissance d'essorage correcte garantie avec SuperBalance™

Principales options

Trémie de chargement en façade (manuel) - Basculement avant - Basculement avant et arrêt - Isolation thermique/phonique, <70 dB(A) - Robinet prise de test avec niveau - Double vanne de vidange pour récupération d'eau/solvant - Injecteur de produits à cinq entrées - Troisième vanne d'eau - Système de pesage intégré (IWS) - Lubrification des garnitures de roulement

Caractéristiques techniques principales		W4400H
Capacité max.	kg/lb	45/100
Volume du tambour	litres	400
diamètre	ø mm	920
Essorage	tr/min	825
Facteur G		350
Possibilités de chauffage	électricité kW	36
	vapeur	x
	eau chaude	x
Consommation, Programme "Normal" à 60 °C * (7G01)		Chauffage électrique	Vapeur directe
Temps total (froide+chaude/froide)	min	43/-	38/41
Consommation d'eau (froide/chaude)	litres	501/80	497/72
Consommation d'énergie (moteur/chauffage)	kWh	1.1/4.1	1.1/-
Consommation de vapeur (froide/chaude)	kg	-	6.1
Consommation de vapeur (froide)	kg	-	12
* Température de l'eau froide: 15°C, de l'eau chaude: 65°C.

Branchement électrique *		W4400H
Chauffage	Tension
El.	400-415V 3N AC 50 Hz kW(A)	36(63)
Vapeur ou	400-415V 3N AC 50 Hz kW(A)	5.5(10)
Non chauffé
Raccordement d'eau, de vapeur et d'air comprimé
Vannes d'admission d'eau	DN	32
Pression d'eau rec.	kPa	200-600
Limites de fonctionnement de la vanne d'admission d'eau	kPa	50-1000
Capacité à 300 kPa	l/min	150
Vanne de vidange	Ømm	110
Capacité de vidange	l/min	400
Vanne de vapeur	DN	20
Pression de vapeur rec.	kPa	300-600
Limites de fonctionnement de la vanne d'admission de vapeur	kPa	50-800
Air comprimé	DN	6
Pression d'air	kPa	500-700
Consommation d'air	l/h	20
Détergent liquide	DN	15
Efforts au sol
Fréquence des efforts dynamiques	Hz	13.8
Charge maximaile au sol lors de l'essorage	kN	15.8 ± 1.2
Niveau sonores
Niveau sonore	dB(A)	75
Niveau sonore avec isolation	dB(A)	<70
Déperdition calorifiques
% de la puissance installée, max		5
Emballage
net, kg		1200
avec caisse, kg		1300
avec boîte, kg		1450
Volume emballé	m3	5.33

• Autres tensions disponibles, voir manuel d'installation.

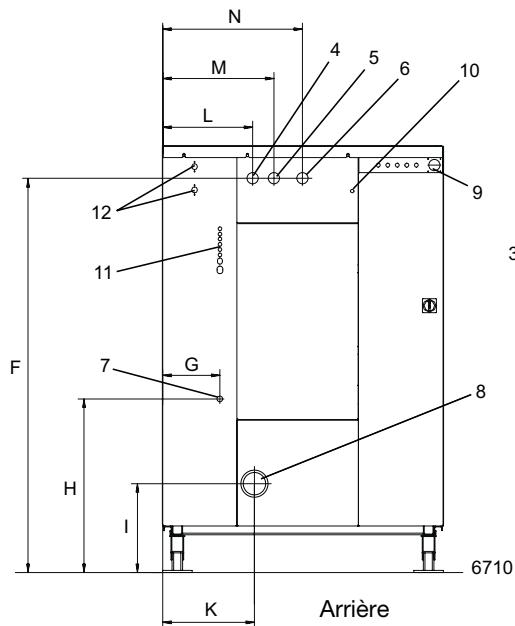

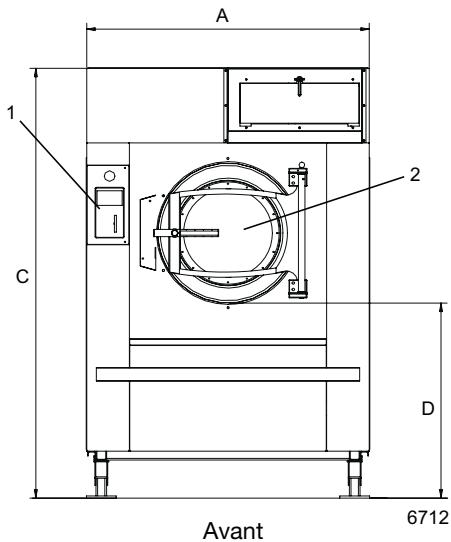

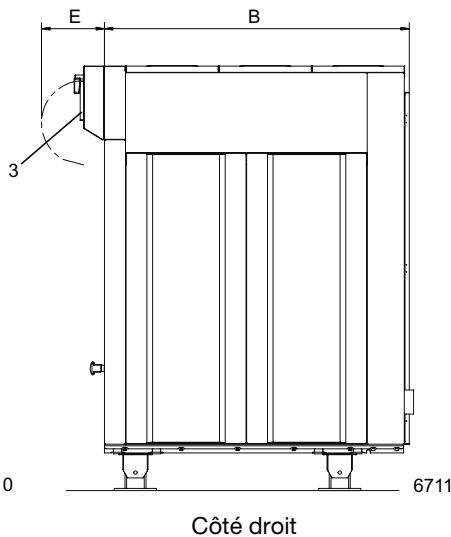

1 Bandeau de commande 2 Ouverture de la porte 535 3 Raccordement d'injection du détergent, poudre (option) 4 Eau froide 5 Eau chaude 6 Raccordement d'eau (option) 7 Raccord de vapeur 8 Vidange 9 Branchement électrique 10 Raccordement air comprimé 11 Alimentation externe en liquides 6 pièces 0 10, 1 pièce 0 16 et 1 pièce 0 20 12 Raccord eau, injecteur pour l'alimentation en lessive (option)

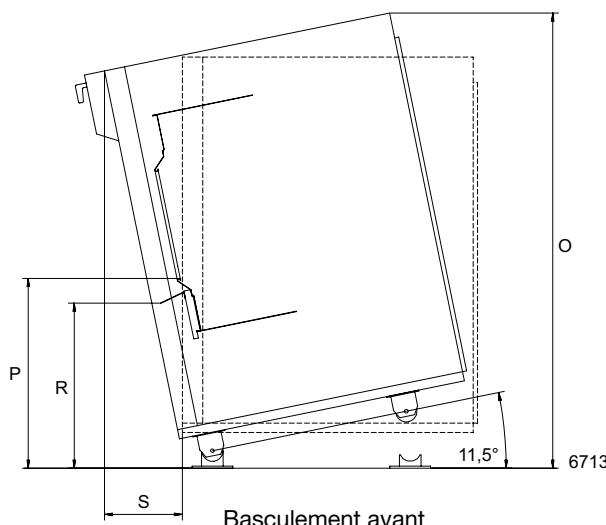

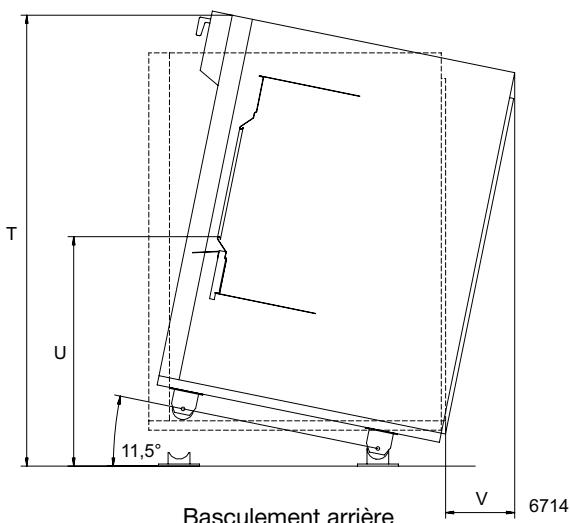

Dimensions en mm

A	Largeur	1325
B	Profondeur	1450
C	Hauteur pieds standard	2015
C	Hauteur pieds surbaissés	1890
D		910
E		300
F		1865
G		270
H		820
I		420
K		435
L		425
M		525
N		660
O		2235
P		950
R		830
S		370
T		2205
U		1140
V		345

Principales options

Trémie en façade - pour faciliter le chargement à partir d'un système de sac élingué, par exemple (manuel). - Equipé de basclement avant et arrêté – le basclement arrêté peut être utilisé en même temps que la trémie ou un type de système de chargement. - Equipé de basculement avant - pour facilitater le déchargement avec cuve inversée en trolley. - Isolation thermique/phonique - inférieur à 70 dB(A). - Robinet prise de bain avec niveau - permet de prélever des échantillons de bain de lavage. - Récupération d'eau/solvant -deux vannes de vidange permettant de récapérer l'eau de rinçage et de la réutiliser pour le lavage. - Injecteur de produit à cinq entrées, cinq entrées de dédTangent poudre qui peuvent être programmées. - Entrée d'eau via pompe-entrée d'eau supplémentaire pour l'admission d'eau contrôleée par une pompe d'un système de récapération. Troisième vanne d'eau - vanne d'admission d'eau à commande électrique pour l'eau dure, par exemple. - Détail de connexion: modèle vapeur. - Détail de connexion: modèle à 2 prises. - Détail de connexion: modèle à 3 prises. - Détail de connexion: orifice d'entrée de la pompe. - Système de pesage intégré (IWS), indique le poids de la charge sur l'affichage du programme. - Modèle combiné: vapeur et électricité - permet de choisir entre chauffage électrique ou chauffage à vapeur à l'aide d'un commutateur. - Lubrification des garnitures de roulements avec avertissement en cas de réservoir vide.

Accessoires

Kit de connexion au réseau CMIS (Certus Management Information Systems). CMIS fournit des statistiques essentielles, codes d'erreur, périodes de maintenance, imprime des tickets, etc.

CMIS peut être installé sur les laveuses-essoreuses équipées de Clarus Control, sur les séchoirs à tambour équipés de Selecta Control et sur les repasseuses équipées d'un système de commande électronique. Pour accéder aux données statistiques et les visualiser, il suffit d'un PC normal.
