Type de produit	Lave-linge industriel
Marque	Electrolux Laundry Systems
Modèle	W4330N
Capacité maximale	35 kg / 77 lb
Volume du tambour	330 litres
Diamètre du tambour	795 mm
Vitesse d'essorage	474 tr/min
Facteur G	100
Options de chauffage	Électrique 19,2 kW, vapeur, sans chauffage
Consommation d'eau (programme normal 60°C)	Eau froide/chaude : 234/62 litres
Consommation d'énergie (programme normal 60°C)	Moteur 0,4 kWh + chauffage 1,6 kWh
Consommation de vapeur	2,4 kg
Dimensions (L × P × H)	910 × 1040 × 1445 mm
Poids net	330 kg
Poids avec emballage	350 kg
Niveau de pression sonore	70 dB(A)
Niveau de puissance sonore	76 dB(A) (IEC 60704-2-4)
Programmateur	Compass control® avec grand écran et touches de raccourci
Construction	Châssis robuste en acier galvanisé, parties essentielles en acier inoxydable
Système d'équilibrage	SuperBalance™
Bac à lessive	4 compartiments pour dosage manuel
Ouverture de porte	Grand diamètre (435 mm) pour chargement facile
Alimentation électrique	Plusieurs tensions disponibles (230V, 240V, 400V, 440V) selon version
Raccordement eau et vapeur	Admission DN20, pression 150-400 kPa, vidange DN75
Accessoires inclus	Kits de flexibles pour eau ou vapeur

FOIRE AUX QUESTIONS - W4330N ELECTROLUX LAUNDRY SYSTEMS

Quelle est la capacité de lavage du W4330N ?

La capacité maximale est de 35 kg (77 lb) par cycle.

Quels types de chauffage sont disponibles sur ce modèle ?

Le W4330N peut être équipé d'un chauffage électrique (19,2 kW), d'un chauffage à la vapeur, ou peut fonctionner sans chauffage selon la configuration.

Quelle est la consommation d'eau pour un cycle normal à 60°C ?

Pour le programme normal à 60°C, la consommation est de 234 litres d'eau froide et 62 litres d'eau chaude.

Comment programmer les cycles de lavage ?

Le lave-linge est équipé d'un programmateur Compass control® avec un grand écran et des touches de raccourci pour les programmes les plus utilisés. Vous pouvez choisir la langue et optimiser les cycles selon vos besoins (économie, performance, temps).

Quel est le niveau sonore de l'appareil ?

Le niveau de pression sonore est de 70 dB(A) et le niveau de puissance sonore est de 76 dB(A) selon la norme IEC 60704-2-4.

Quelles sont les dimensions et le poids du W4330N ?

Les dimensions sont 910 mm (largeur) x 1040 mm (profondeur) x 1445 mm (hauteur). Le poids net est de 330 kg et le poids avec emballage de 350 kg.

Peut-on utiliser de la lessive liquide ?

Oui, le bac à lessive comporte 4 compartiments pour le dosage manuel de lessive en poudre ou liquide. Une option d'alimentation automatique en lessive liquide est disponible avec une carte d'E/S.

Quelle est la vitesse d'essorage maximale ?

La vitesse d'essorage maximale est de 474 tr/min, avec un facteur G de 100.

Comment entretenir le lave-linge ?

Nettoyez régulièrement le bac à produits et le filtre de vidange. Vérifiez les raccordements d'eau et de vapeur. Les parties en acier inoxydable et galvanisé résistent à la rouille, mais il est conseillé de garder l'appareil dans un environnement sec et propre.

Quelles sont les options disponibles en accessoires ?

Les accessoires incluent des kits de flexibles pour l'eau ou la vapeur, des panneaux latéraux en acier inoxydable en option, et un raccordement pour compteur de jetons.

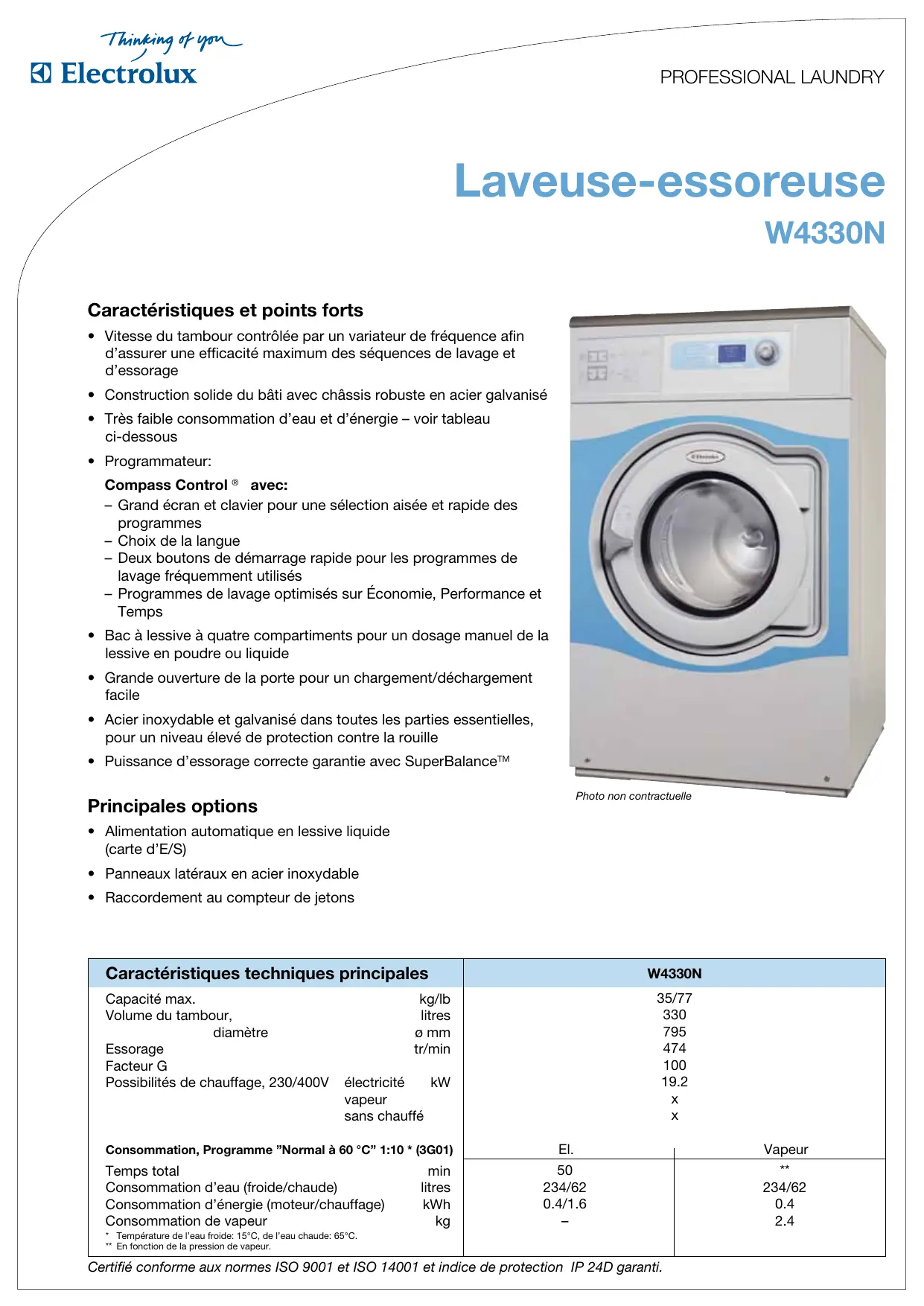

MODE D'EMPLOI W4330N ELECTROLUX LAUNDRY SYSTEMS

Caractéristiques et points forts

• Vitesse du tambour contrôle par un variateur de fréquence afin d'assurer une efficacité maximum des séquences de lavage et d'essorage
• Construction solide du bâti avec châssis robuste en acier galvanisé
• Très faible consommation d'eau et d'énergie - voir tableau ci-dessous Programmateur:

Compass control® avec:

Grand écran et clavier pour une sélection aisée et rapide des programmes - Choix de la langue - Deux boutons de démarcation rapide pour les programmes de lavage le plus utilisés - Programmes de lavage optimisés sur Économie, Performance et Temps

• Bac à lessive à quatre compartiments pour un dosage manuel de la lessive en poudre ou liquide
• Grande ouverture de la porte pour un chargement/déchargement facile
• Acier inoxydable et galvanisé dans toutes les parties essentielles, pour un niveau élevé de protection contre la rouille
• Puissance d'essorage correcte garantie avec SuperBalance™

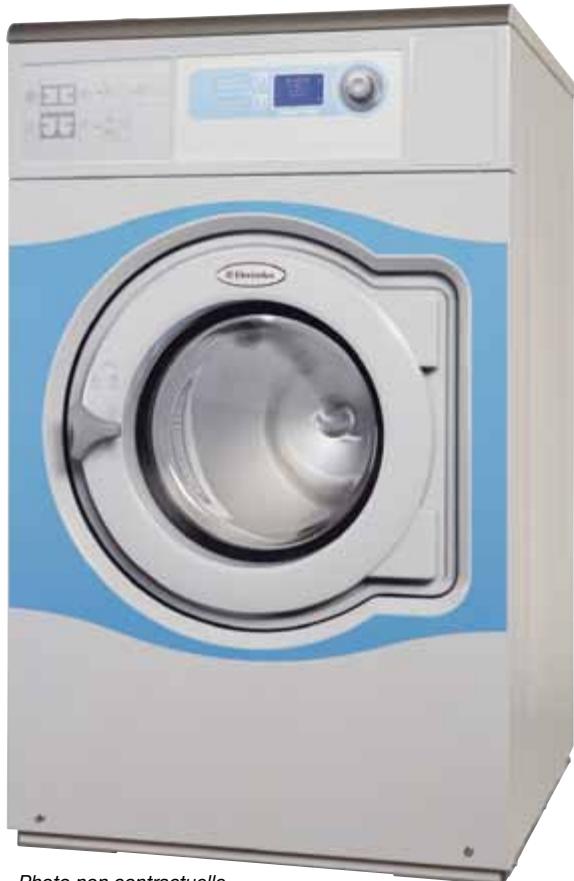

Photo non contractuelle

Principales options

• Alimentation automatique en lessive liquide (carte d'E/S)
• Panneaux latéraux en acier inoxydable
• Raccordement au compteur de jetons

Caractéristiques techniques principales		W4330N
Capacité max.	kg/lb	35/77
Volume du tambour, diamètre	litres	330
	ø mm	795
Essorage	tr/min	474
Facteur G		100
Possibilités de chauffage, 230/400V	électricité kW	19.2
	vapeur	x
	sans chauffé	x
Consommation, Programme "Normal à 60 °C" 1:10 * (3G01)		El.	Vapeur
Temps total	min	50	**
Consommation d'eau (froide/chaude)	litres	234/62	234/62
Consommation d'énergie (moteur/chauffage)	kWh	0.4/1.6	0.4
Consommation de vapeur	kg	-	2.4
* Température de l'eau froide: 15°C, de l'eau chaude: 65°C. ** En fonction de la pression de vapeur.

Branchement électrique *			W4330N
Chauffage	Tension
El.	230V 3 AC 50 Hz	kW(A)	20(63)
	240V 3AC 60 Hz	kW(A)	20.7(63)
	400V 3N AC 50 Hz	kW(A)	19.2(35)
	440V 3AC 60 Hz	kW(A)	22.4(35)
Vapeur	230V 3AC 60 Hz	kW(A)	1.9(10)
ou	240V 3AC 60 Hz	kW(A)	1.9(10)
Sans chauffage	400V 3N AC 50Hz	kW(A)	1.7(10)
Raccordement d'eau et de vapeur
Vannes d'admission d'eau	DN		20
Pression d'eau	kPa		150-400
Capacité à 300 kPa	l/min		60
Vanne de vidange	ø mm		75
Capacité de vidange	l/min		170
Vanne de vapeur	DN		15
Pression de la vapeur	kPa		300-600
Bacs à lessives liquides			5
Efforts au sol
Fréquence des efforts dynamiques	Hz		7.5
Charge maximale au sol lors de l'essorage kN			4.5 ± 5.8
Niveau sonores
Niveau de pression sonore**	dB(A)		70
Niv. de puissance sonore (IEC 60704-2-4) dB(A)			76
Déperdition calorifique
% de la puissance installée, max			5
Emballage
	net, kg		330
	avec caisse, kg		350
Volume emballé	m³		1.82
Accessoires
Kits de flexibles pour l'eau ou la vapeur			x

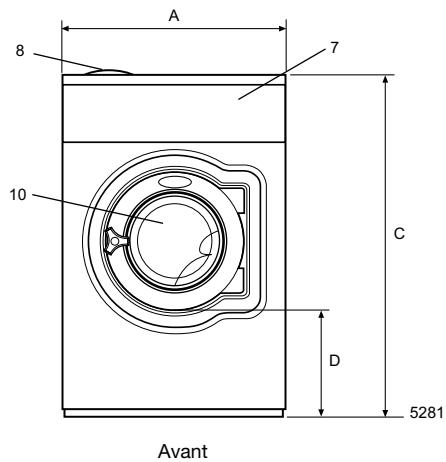

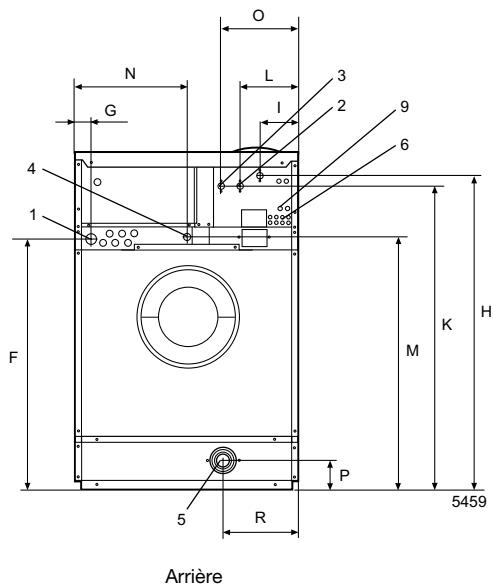

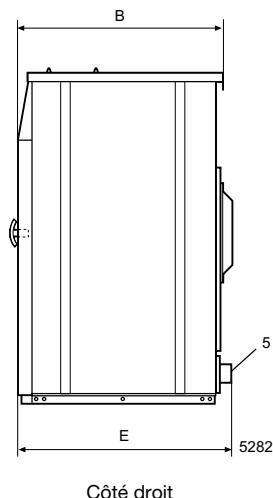

Dimensions en mm
A Largeur			910
B Profondeur			1040
C Hauteur			1445
D			500
E			1075
F			1155
G			45
H			1365
I			160
K			1325
L			245
M			1155
N			280
O			325
P			100
R			210
1 Branchement électrique	6	Raccords d'alimentation en lessive liquide
2 Eau froide	7	Bandeau de commande
3 Eau chaude	8	Bac à produits
4 Raccord de vapeur	9	Connexions pour le recyclage de l'eau
5 Vidange	10	Ouverture de la porte Ø435

Panneaux frontal et latéraux gris clair portant la mention «Blue Wave» sur le panneau avant (RAL 260 70 05, 250 60 30) Autres tensions disponibles, voir manuel d'installation * Valeur approx. sur la position des opérateurs dans une laverie de taille moyenne
