W4250S - Lave-linge industriel ELECTROLUX LAUNDRY SYSTEMS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge industriel
Marque	Electrolux Laundry Systems
Modèle	W4250S
Capacité maximale	28 kg (62 lb)
Volume du tambour	250 L
Diamètre du tambour	725 mm
Vitesse d'essorage	702 tr/min
Facteur G	200
Alimentation électrique (chauffage)	400-415V 3N AC 50 Hz, 17.6 kW
Alimentation électrique (vapeur)	230V 1AC 50/60 Hz, 1.2 kW
Dimensions (L x P x H)	830 x 955 x 1410 mm
Poids net	287 kg
Poids brut (emballé)	302 kg
Pression d'eau requise	150-400 kPa
Débit d'évacuation	170 L/min
Niveau sonore (pression acoustique)	73 dB(A)
Niveau sonore (puissance acoustique)	79 dB(A)
Types de commande	Compass Control® ou Clarus Control®
Ouverture de porte	ø435 mm
Bac à produits	4 compartiments (poudre ou liquide)
Construction	Acier galvanisé robuste, parties vitales en inox
Options disponibles	Alimentation automatique de lessive liquide, panneaux inox, vanne de vidange double pour réutilisation d'eau

FOIRE AUX QUESTIONS - W4250S ELECTROLUX LAUNDRY SYSTEMS

Quelle est la capacité de lavage du W4250S ?

Le lave-linge industriel Electrolux W4250S a une capacité maximale de 28 kg (62 lb) par cycle.

Quelles sont les dimensions exactes de la machine ?

Les dimensions sont : largeur 830 mm, profondeur 955 mm, hauteur 1410 mm. L'ouverture de porte est de 435 mm.

Quelle alimentation électrique est nécessaire ?

Pour le chauffage électrique, il faut une alimentation 400-415V 3N AC 50 Hz avec une puissance de 17,6 kW. Pour la version vapeur, une alimentation 230V 1AC suffit.

Peut-on utiliser la vapeur avec ce modèle ?

Oui, le W4250S est disponible en version chauffage électrique, vapeur ou non chauffé. La version vapeur nécessite une pression de vapeur de 300-600 kPa.

Quel est le niveau sonore de cet appareil ?

Le niveau de pression acoustique est de 73 dB(A) et le niveau de puissance acoustique de 79 dB(A) (selon IEC 60704-2-4).

Comment programmer les cycles de lavage ?

Le W4250S propose deux systèmes de contrôle : Compass Control® avec affichage et bouton de sélection, ou Clarus Control® entièrement programmable via clavier ou carte mémoire.

La machine dispose-t-elle d'un système de pesée automatique ?

Oui, avec le Compass Control, le système AWS (Automatic Weighing System) détermine la charge et adapte la consommation d'eau pour économiser l'énergie.

Quels types de détergents peut-on utiliser ?

Le bac à produits comporte 4 compartiments pour dosage manuel de poudre ou liquide. Une option d'alimentation automatique de lessive liquide est disponible.

Comment entretenir le lave-linge ?

Un entretien régulier inclut le nettoyage du filtre à peluche (si installé), la vérification des conduites d'eau et la maintenance des pièces en inox pour éviter la rouille. Consultez la notice pour les détails.

Où trouver des pièces de rechange pour le W4250S ?

Les pièces détachées sont disponibles auprès des revendeurs agréés Electrolux Laundry Systems. Utilisez des pièces d'origine pour garantir la conformité et la sécurité.

MODE D'EMPLOI W4250S ELECTROLUX LAUNDRY SYSTEMS

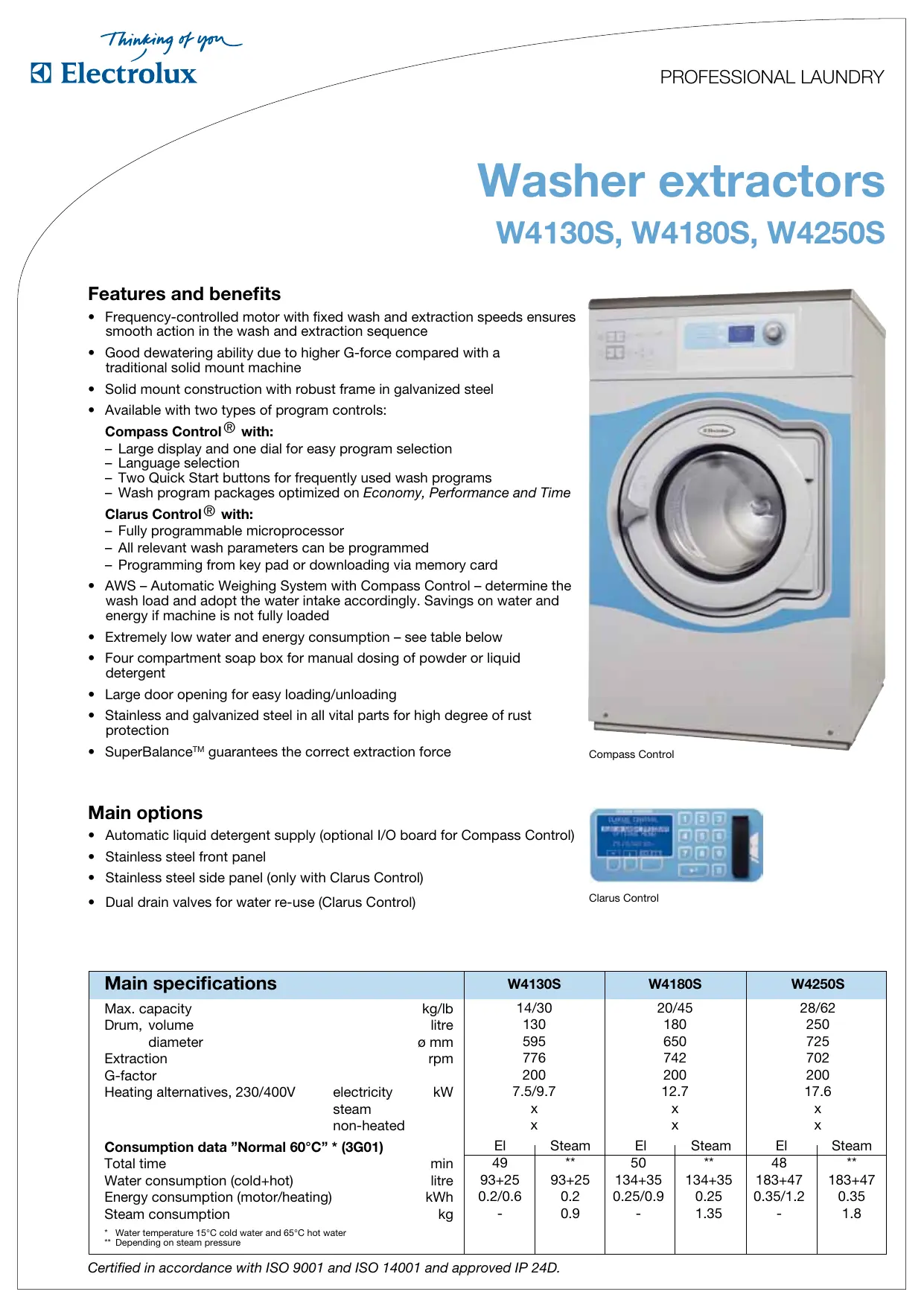

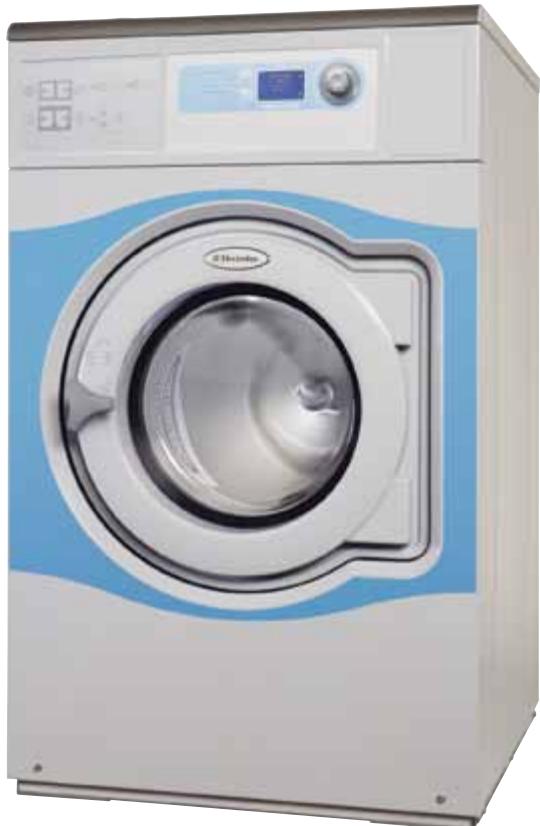

Washer extractors

W4130S, W4180S, W4250S

Features and benefits

• Frequency-controlled motor with fixed wash and extraction speeds ensures smooth action in the wash and extraction sequence
• Good dewatering ability due to higher G-force compared with a traditional solid mount machine
• Solid mount construction with robust frame in galvanized steel
• Available with two types of program controls:

Compass Control® with:

Large display and one dial for easy program selection
- Language selection
- Two Quick Start buttons for frequently used wash programs

• Wash program packages optimized on Economy, Performance and Time

Clarus Control® with:

• Fully programmable microprocessor
• All relevant wash parameters can be programmed

• Programming from key pad or downloading via memory card

• AWS - Automatic Weighing System with Compass Control - determine the wash load and adopt the water intake accordingly. Savings on water and energy if machine is not fully loaded

• Extremely low water and energy consumption – see table below
• Four compartment soap box for manual dosing of powder or liquid detergent
  Large door opening for easy loading/unloading
• Stainless and galvanized steel in all vital parts for high degree of rust protection
  SuperBalance™ guarantees the correct extraction force

Compass Control

Main options

Automatic liquid detergent supply (optional I/O board for Compass Control)
- Stainless steel front panel
- Stainless steel side panel (only with Clarus Control)
- Dual drain valves for water re-use (Clarus Control)

Clarus Control

Main specifications			W4130S		W4180S		W4250S
Max. capacity		kg/lb	14/30		20/45		28/62
Drum, volume		litre	130		180		250
diameter		ø mm	595		650		725
Extraction		rpm	776		742		702
G-factor			200		200		200
Heating alternatives, 230/400V	electricity	kW	7.5/9.7		12.7		17.6
	steam		x		x		x
	non-heated		x		x		x
Consumption data "Normal 60°C" * (3G01)			EI	Steam	EI	Steam	EI	Steam
Total time		min	49	**	50	**	48	**
Water consumption (cold+hot)		litre	93+25	93+25	134+35	134+35	183+47	183+47
Energy consumption (motor/heating)		kWh	0.2/0.6	0.2	0.25/0.9	0.25	0.35/1.2	0.35
Steam consumption		kg	-	0.9	-	1.35	-	1.8
* Water temperature 15°C cold water and 65°C hot water
** Depending on steam pressure

Electrical connections*		W4130S	W4180S	W4250S
Heating	Voltage
EI.	230V 3AC 50 Hz kW(A)	9.7(35)	12.7(50)	17.6(50)
	208-240V 3AC 60 Hz kW(A)	9.3(35)	12.7(50)	17.6(50)
	400-415V 3N AC 50 Hz kW(A)	9.7(20)	12.7(25)	17.6(35)
Steam	230V 1AC 60 Hz kW(A)	0.8(10)	0.9(10)	1.2(10)
or	208-240V 1AC 60 Hz kW(A)	0.8(10)	0.9(10)	1.2(10)
non-heated	230V 1AC 50 Hz kW(A)	0.8(10)	0.9(10)	1.2(10)
Water and steam connection
Water valves	DN	20	20	20
Water pressure	kPa	150-400	150-400	150-400
Capacity at 300 kPa	l/min	20	60	60
Drain valve	ømm	75	75	75
Draining capacity	l/min	170	170	170
Steam valve	DN	15	15	15
Steam pressure	kPa	300-600	300-600	300-600
Liquid detergent supplies		5	5	5
Floor requirements
Frequency of the dynamic force	Hz	10.8	10.3	9.8
Max floor load at extraction	kN	2.3 ± 4.7	2.7 ± 5.9	3.7 ± 7.4
Sound levels
Sound pressure level**	dB(A)	64	70	73
Sound power level (IEC 60704-2-4)	dB(A)	71	76	79
Heat emission
% of installed power, max		5	5	5
Shipping data
	net, kg	175	228	287
	crated, kg	196	240	302
Shipping volume	m³	0.91	1.18	1.51
Accessories
Steel base frame		x	x	-
Water re-use tank (Clarus Control)		x	x	x
Hose kits for water or steam		x	x	x
Fluff collector		x	-	-
Dimensions in mm
A Width		720	750	830
B Depth		790	880	955
C Height		1200	1333	1410
D		365	435	470
E		825	915	990
F		910	1035	1120
G		45	45	45
H		1115	1245	1330
I		120	130	160
K		1095	1225	1290
L		220	215	245
M		910	1040	1125
N		420	325	325
O		-	295	335
P		100	100	100
R		235	225	265
1 Electrical connection		6 Liquid supply connections
2 Cold water		7 Control panel
3 Hot water		8 Soap box
4 Steam connection		9 Connections for water re-use
5 Drain		10 Door openingø395 (W4130S, W4180S),ø435 (W4250S)

Front and side panels in light grey with "Blue Wave" on front panel (RAL 260 70 05, 250 60 30)
Other voltages available, see installation manual
* Approx. value at operators position in a mid-size laundry room

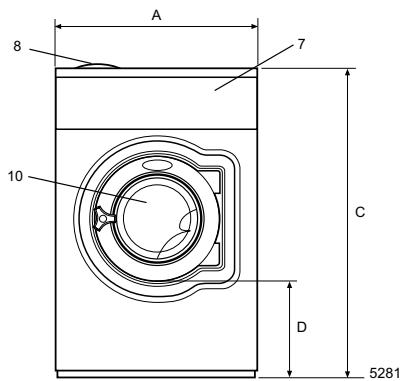

Front

Right side

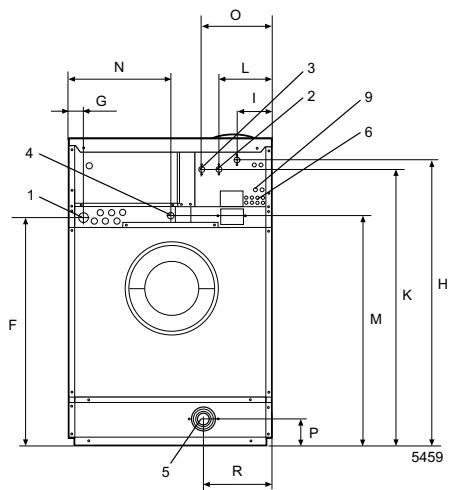

Rear side
