W4250N - Lave-linge industriel ELECTROLUX LAUNDRY SYSTEMS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge industriel
Marque	ELECTROLUX LAUNDRY SYSTEMS
Modèle	W4250N
Capacité maximale	28 kg / 62 lb
Volume du tambour	250 litres
Diamètre du tambour	725 mm
Vitesse d'essorage	497 tr/min
Facteur G	100
Dimensions (L x P x H)	830 x 955 x 1410 mm
Poids net	287 kg
Alimentation électrique	230/400V 3N AC 50 Hz, 17,2 kW (chauffage)
Consommation d'eau (programme Normal 60°C)	183 + 47 litres (froide + chaude)
Consommation d'énergie (programme Normal 60°C)	0,35 kWh (moteur) + 1,2 kWh (chauffage)
Pression d'eau requise	150 - 400 kPa
Raccordement vapeur possible	Oui, pression 300-600 kPa
Niveau sonore (pression)	68 dB(A)
Niveau sonore (puissance)	75 dB(A)
Programmateur	Compass Control® avec écran et clavier, choix de langue, boutons de démarrage rapide
Bac à lessive	4 compartiments pour dosage manuel (poudre ou liquide)
Ouverture de porte	Diamètre 435 mm, chargement/déchargement facile
Matériaux principaux	Acier inoxydable et galvanisé
Options disponibles	Alimentation automatique lessive liquide, panneaux inox, raccordement compteur jetons
Accessoires inclus	Socle en acier, kits flexibles eau/vapeur
Emballage (avec caisse)	302 kg, volume 1,51 m³

FOIRE AUX QUESTIONS - W4250N ELECTROLUX LAUNDRY SYSTEMS

Quelle est la capacité de lavage maximale du W4250N ?

La capacité maximale est de 28 kg (62 lb), ce qui permet de laver de grandes charges de linge industriel.

Quels types de programmes de lavage propose cet appareil ?

Le programmateur Compass Control® offre des programmes optimisés pour l'économie, la performance et le temps, avec deux boutons de démarrage rapide pour les programmes les plus utilisés.

Quelle est la consommation d'eau et d'énergie pour un cycle standard ?

Pour le programme Normal à 60°C, la consommation d'eau est de 183 litres d'eau froide + 47 litres d'eau chaude, et la consommation d'énergie est de 0,35 kWh pour le moteur + 1,2 kWh pour le chauffage.

Quelles sont les dimensions et le poids de la machine ?

Les dimensions sont 830 x 955 x 1410 mm (largeur x profondeur x hauteur). Le poids net est de 287 kg et le poids emballé (avec caisse) est de 302 kg.

Quelles alimentations électriques sont compatibles ?

L'appareil accepte plusieurs tensions : 230V 3AC 50 Hz (17,2 kW), 240V 3AC 60 Hz, 400V 3N AC 50 Hz et 440V 3AC 60 Hz. Pour les versions vapeur ou sans chauffage, du 230/240V 1AC est possible.

Comment installer le raccordement à la vapeur ?

Le raccord vapeur nécessite une pression de 300 à 600 kPa et un diamètre de vanne DN15. Des kits de flexibles pour eau ou vapeur sont disponibles en option.

Quels sont les niveaux sonores de la machine ?

Le niveau de pression sonore est de 68 dB(A) et le niveau de puissance sonore (selon IEC 60704-2-4) est de 75 dB(A).

Peut-on utiliser de la lessive liquide ?

Oui, le bac à lessive à 4 compartiments accepte la lessive en poudre ou liquide. Une option d'alimentation automatique en lessive liquide est disponible via une carte d'E/S.

Comment nettoyer et entretenir le lave-linge ?

Il est recommandé de nettoyer régulièrement le bac à produits, les filtres et le tambour avec des produits adaptés. Les panneaux en acier inoxydable se nettoient avec un chiffon doux. Un collecteur de résidus textiles est disponible en accessoire pour le W4130N mais non spécifié ici.

Quels accessoires sont disponibles pour ce modèle ?

Les accessoires incluent un socle en acier, des kits de flexibles pour eau ou vapeur, des panneaux latéraux et avant en acier inoxydable, et un raccordement au compteur de jetons.

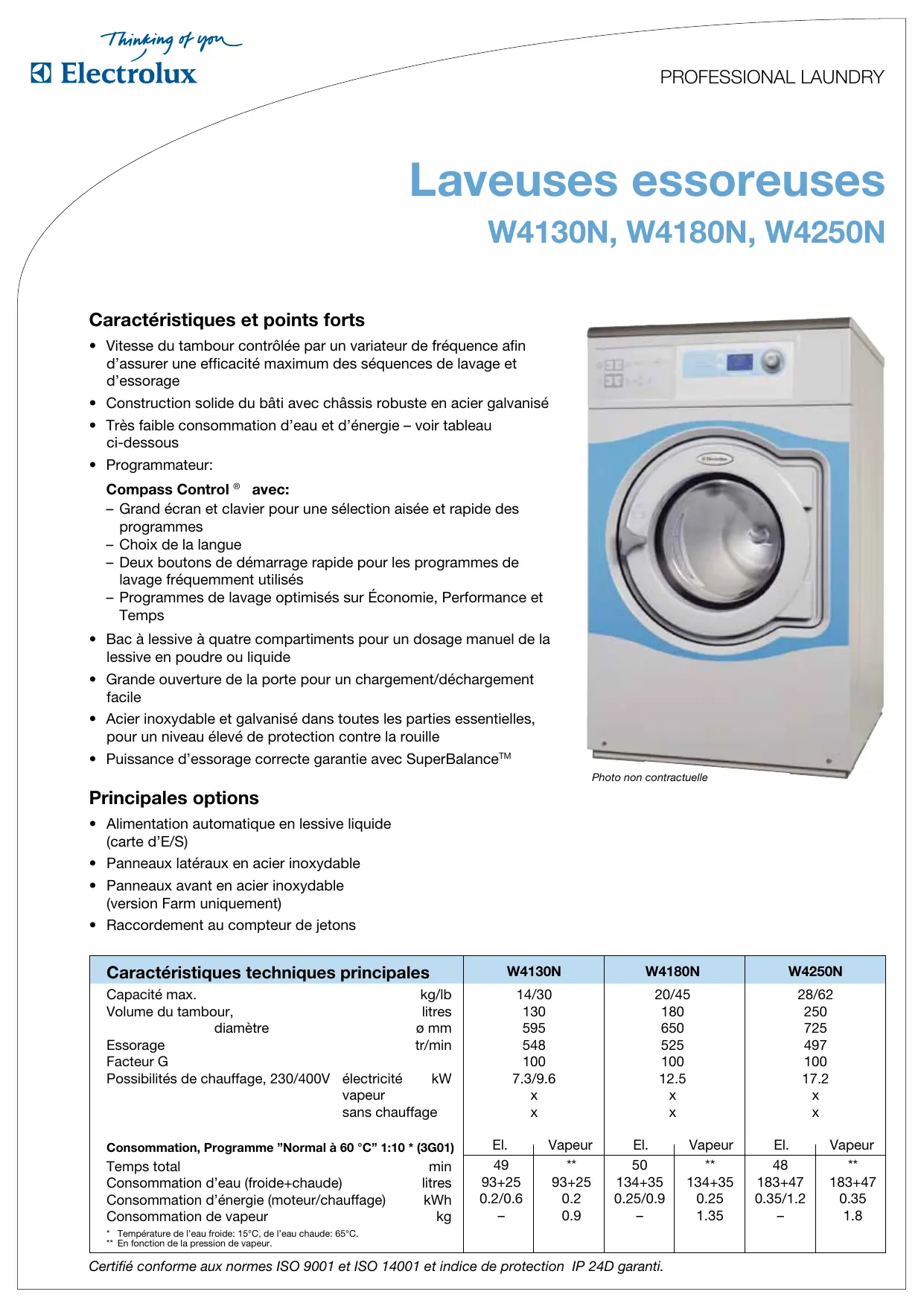

MODE D'EMPLOI W4250N ELECTROLUX LAUNDRY SYSTEMS

Caractéristiques et points forts

• Vitesse du tambour contrôle par un variateur de fréquence afin d'assurer une efficacité maximum des séquences de lavage et d'essorage
• Construction solide du bâti avec châssis robuste en acier galvanisé
• Très faible consommation d'eau et d'énergie - voir tableau ci-dessous Programmateur:

Compass control® avec:

Grand écran et clavier pour une sélection aisée et rapide des programmes - Choix de la langue - Deux boutons de démarcation rapide pour les programmes de lavage le plus utilisés - Programmes de lavage optimisés sur Économie, Performance et Temps

• Bac à lessive à quatre compartiments pour un dosage manuel de la lessive en poudre ou liquide
• Grande ouverture de la porte pour un chargement/déchargement facile
• Acier inoxydable et galvanisé dans toutes les parties essentielles, pour un niveau élevé de protection contre la rouille
• Puissance d'essorage correcte garantie avec SuperBalance™

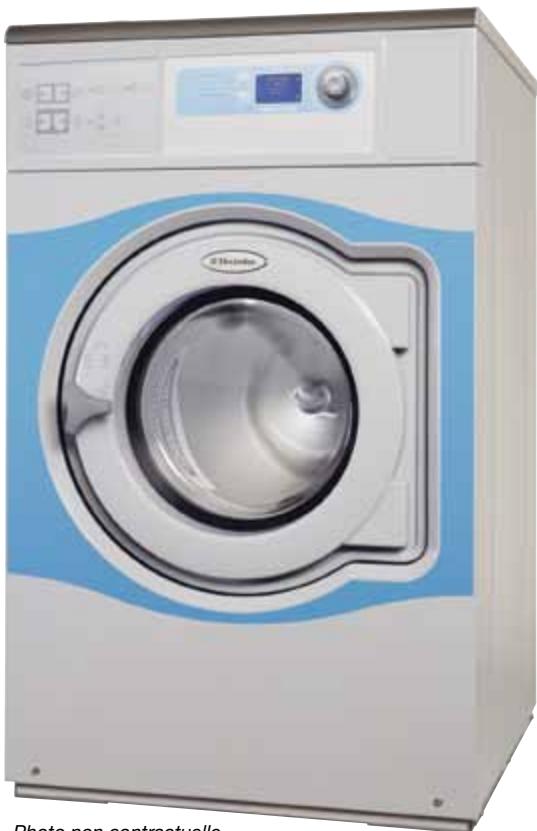

Photo non contractuelle

Principales options

• Alimentation automatique en lessive liquide (carte d'E/S)
• Panneaux latéraux en acier inoxydable
• Panneaux avant en acier inoxydable (version Farm uniquement) Raccordement au compteur de jetsons

Caractéristiques techniques principales		W4130N		W4180N		W4250N
Capacité max.	kg/lb	14/30		20/45		28/62
Volume du tambour,	litres	130		180		250
diamètre	ø mm	595		650		725
Essorage	tr/min	548		525		497
Facteur G		100		100		100
Possibilités de chauffage, 230/400V	kW	7.3/9.6		12.5		17.2
vapeur		x		x		x
sans chauffage		x		x		x
Consommation, Programme "Normal à 60 °C" 1:10 * (3G01)		El.	Vapeur	El.	Vapeur	El.	Vapeur
Temps total	min	49	**	50	**	48	**
Consommation d'eau (froide+chaude)	litres	93+25	93+25	134+35	134+35	183+47	183+47
Consommation d'énergie (moteur/chauffage)	kWh	0.2/0.6	0.2	0.25/0.9	0.25	0.35/1.2	0.35
Consommation de vapeur	kg	-	0.9	-	1.35	-	1.8
* Température de l'eau froide: 15°C, de l'eau chaude: 65°C.
** En fonction de la pression de vapeur.

Branchement électrique *			W4130N	W4180N	W4250N
Chauffage	Tension
EI.	230V 3 AC 50 Hz	kW(A)	9.6(35)	12.5(50)	17.2(50)
	240V 3AC 60 Hz	kW(A)	9.6(35)	12.5(50)	17.2(50)
	400V 3N AC 50 Hz	kW(A)	9.6(16)	12.5(25)	17.2(35)
	440V 3AC 60 Hz	kW(A)	10.6(16)	13.8(25)	19.1(35)
Vapeur ou	230V 1AC 50 Hz	kW(A)	1.4(10)	2.1(10)	2.8(16)
Sans chauff.	240V 1AC 60 Hz	kW(A)	1.2(10)	2.3(10)	2.8(16)
Raccordement d'eau et de vapeur
Vannes d'admission d'eau	DN		20	20	20
Pression d'eau	kPa		150-400	150-400	150-400
Capacité à 300 kPa	l/min		20	60	60
Vanne de vidange	ø mm		75	75	75
Capacité de vidange	l/min		170	170	170
Vanne de vapeur	DN		15	15	15
Pression de la vapeur	kPa		300-600	300-600	300-600
Bacs à lessives liquides			5	5	5
Efforts au sol
Fréquence des efforts dynamiques Hz			8.7	8.3	7.9
Charge maximale au sol lors de l'essorage kN			2.3 ± 4.1	2.9 ± 4.7	3.7 ± 5.3
Niveau sonores
Niveau de pression sonore** dB(A)			70	64	68
Niv. de puissance sonore (IEC 60704-2-4) dB(A)			76	71	75
Déperdition calorifique
% de la puissance installée, max			5	5	5
Emballage
	net, kg		175	228	287
	avec caisse, kg		196	240	302
Volume emballé	m³		0.91	1.18	1.51
Accessoires
Socle en acier			x	x	-
Kits de flexibles pour l'eau ou la vapeur			x	x	x
Collecteur de résidus textiles			x	-	-

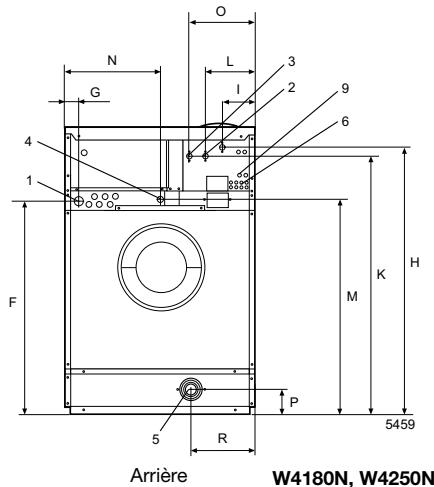

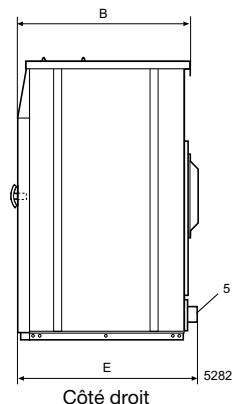

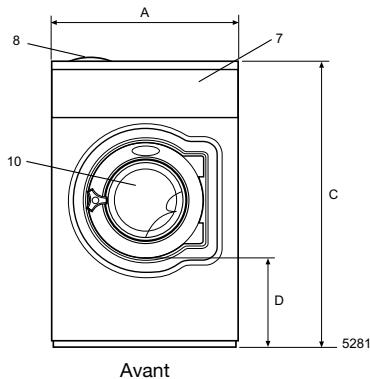

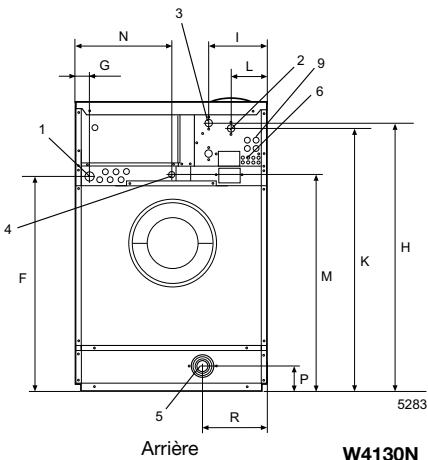

Dimensions en mm
A Largeur			720	750	830
B Profondeur			790	880	955
C Hauteur			1200	1333	1410
D	365		435	495
E	830		915	990
F	910		1035	1120
G	45		45	45
H	1115		1245	1330
I	215		130	160
K	1095		1225	1290
L	130		215	245
M	910		1040	1125
N	420		325	325
O	-		295	335
P	100		100	100
R	235		225	265
1 Branchement électrique		7 Bandeau de commande
2 Eau froide		8 Bac à produits
3 Eau chaude		9 Connexions pour le recyclage de l'eau
4 Raccord de vapeur		10 Ouverture de la porte Ø365 (W4130N)
5 Vidange		ø395 (W4180N) Ø435, (W4250N)
6 Raccords d'alimentation en dessive liquide

Panneaux frontal et latéraux gris clair portant la mention «Blue Wave» sur le panneau avant (RAL 260 70 05, 250 60 30) Autres tensions disponibles, voir manuel d'installation * Valeur approx. sur la position des opérateurs dans une laverie de taille moyenne
