W4240H - Lave-linge industriel ELECTROLUX LAUNDRY SYSTEMS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge industriel
Marque	ELECTROLUX LAUNDRY SYSTEMS
Modèle	W4240H
Capacité maximale	27 kg (60 lb)
Volume du tambour	240 litres
Diamètre du tambour	795 mm
Vitesse d'essorage maximale	890 tr/min (Facteur G 350)
Options de chauffage	Électrique (19,4 kW), vapeur, sans chauffage
Alimentation électrique	230 V 3 AC 50 Hz / 240 V 3 AC 60 Hz / 400 V 3N AC 50 Hz
Raccordement eau	DN20 (pression 150-400 kPa, débit 60 L/min à 300 kPa)
Raccordement vapeur	DN15 (pression 300-600 kPa)
Bac à lessive manuel	4 compartiments (poudre ou liquide)
Alimentation lessive liquide automatique	5 raccords intégrés
Système de contrôle	Compass Control® ou Clarus Control® au choix
Fonctionnalités principales	Pesée automatique (AWS), SuperBalance™, écran & clavier, sélection de langue, programmes optimisés (Économie, Performance, Temps)
Matériau parties vitales	Acier inoxydable (haute protection anticorrosion)
Ouverture de porte	Diamètre 435 mm
Dimensions (L x P x H)	1020 x 915 x 1445 mm
Poids net	400 kg
Niveau sonore	Pression : 78 dB(A) / Puissance : 83 dB(A) (IEC 60704-2-4)
Efforts au sol (essorage)	5,2 ± 1,0 kN à 14,8 Hz
Accessoires compatibles	Socle en acier, kit de réutilisation d'eau, raccords flexibles
Consommation d'eau (programme Normal 60°C)	167 L eau froide + 42 L eau chaude (electrique ou vapeur)
Consommation d'énergie (programme Normal 60°C)	Électrique : 0,55 kWh (moteur) + 1,05 kWh (chauffage) / Vapeur : 0,6 kWh

FOIRE AUX QUESTIONS - W4240H ELECTROLUX LAUNDRY SYSTEMS

Quelle est la capacité de lavage du W4240H ?

La capacité maximale est de 27 kg (60 lb) pour un volume de tambour de 240 litres.

Quelles sont les dimensions et le poids de la machine ?

Dimensions : 1020 mm (largeur) x 915 mm (profondeur) x 1445 mm (hauteur). Poids net : 400 kg.

Quels sont les branchements électriques possibles ?

Plusieurs options : 230 V 3 AC 50 Hz, 240 V 3 AC 60 Hz ou 400 V 3N AC 50 Hz. La puissance de chauffage électrique est de 19,4 kW.

Quelle est la consommation d'eau et d'énergie pour un cycle normal à 60°C ?

Eau : 167 L froide + 42 L chaude. Énergie (électrique) : 0,55 kWh moteur + 1,05 kWh chauffage ; en version vapeur : 0,6 kWh et 1,6 kg de vapeur.

Quel est le niveau sonore du lave-linge ?

Niveau de pression sonore : 78 dB(A) ; niveau de puissance sonore : 83 dB(A) selon IEC 60704-2-4.

Quels systèmes de commande sont disponibles ?

Deux options : Compass Control® (écran, sélection rapide, programmes optimisés) et Clarus Control® (microprocesseur entièrement programmable, téléchargement par carte mémoire).

Comment entretenir le tambour en acier inoxydable ?

Nettoyer régulièrement le tambour avec un chiffon doux et un détergent non abrasif. Éviter les produits chlorés. Effectuer un cycle de nettoyage à vide tous les mois.

Quelles sont les sécurités intégrées ?

Protection anticorrosion par acier inoxydable, système SuperBalance™ pour limiter les vibrations, et détection de charge (AWS) pour optimiser l'eau et l'énergie.

Où trouver des pièces détachées ?

Les pièces détachées sont disponibles auprès du service après-vente Electrolux Professional. Utilisez la référence modèle W4240H pour commander.

Peut-on programmer des cycles personnalisés ?

Oui, avec le système Clarus Control®, vous pouvez programmer tous les paramètres de lavage via le clavier ou télécharger des programmes via carte mémoire.

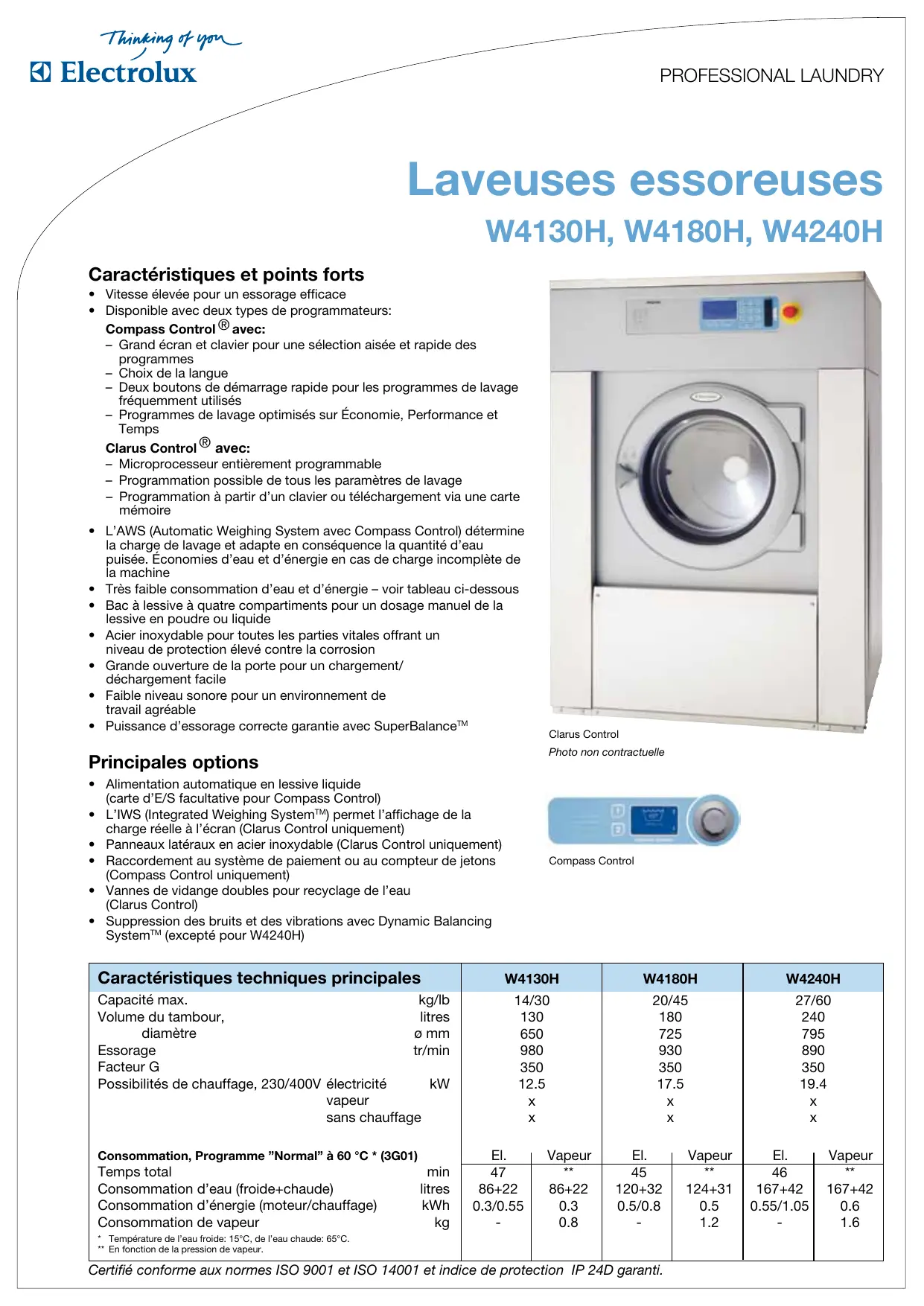

MODE D'EMPLOI W4240H ELECTROLUX LAUNDRY SYSTEMS

Caractéristiques et points forts

Vitesse élevée pour un essorage efficace - Disponible avec deux types de programmeurs:

Compass control® avec:

Grand écran et clavier pour une sélection aisée et rapide des programmes - Choix de la langue - Deux boutons de démarcation rapide pour les programmes de lavage fréquemment utilisés - Programmes de lavage optimisés sur Économie, Performance et Temps

Clarus control® avec:

• Microprocesseur entièrement programmable
• Programmation possible de tous les paramètres de lavage
• Programmation à partir d'un clavier ou téléchargement via une carte mémoire

L'AWS (Automatic Weighing System avec Compass Control) détermine la charge de lavage et adapte en conséquence la quantité d'eau puisée. Économies d'eau et d'énergie en cas de charge incomplète de la machine. Très faible consommation d'eau et d'énergie - voir tableau ci-dessous - Bac à lessive à quatre compartiments pour un dosage manuel de la lessive en poudre ou liquide - Acier inoxydable pour toutes les parties vitales offrant un niveau de protection élevé contre la corrosion - Grande ouverture de la porte pour un chargement/déchargement facile - Faible niveau sonore pour un environnement de travail/agréable - Puissance d'essorage correcte garantie avec SuperBalance™

Principales options

• Alimentation automatique en lessive liquide (carte d'E/S facultative pour Compass Control) L'IWS (Integrated Weighing System™) permet l'affichage de la charge réelle à l'écran (Clarus Control uniquement)
• Panneaux latéraux en acier inoxydable (Clarus Control uniquement)
• Raccordement au système de paiement ou au compteur de jetons (Compass Control uniquement) Vannes de vidange doubles pour recyclage de l'eau (Clarus Control)
• Suppression des bruits et des vibrations avec Dynamic Balancing System™ (excepté pour W4240H)

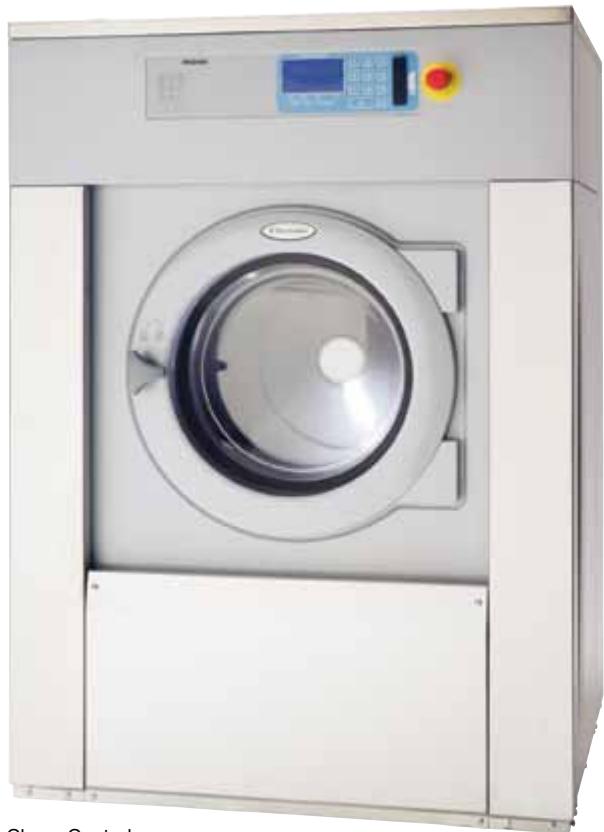

Clarus Control Photo non contractuelle

Compass Control

Caracteristique techniques principales		W4130H		W4180H		W4240H
Capacité max.	kg/lb	14/30		20/45		27/60
Volume du tambour,	litres	130		180		240
diamètre	ø mm	650		725		795
Essorage	tr/min	980		930		890
Facteur G		350		350		350
Possibilités de chauffage, 230/400V électricité	kW	12.5		17.5		19.4
vapeur		x		x		x
sans chauffage		x		x		x
Consommation, Programme "Normal" à 60 °C * (3G01)		El.	Vapeur	El.	Vapeur	El.	Vapeur
Temps total	min	47	**	45	**	46	**
Consommation d'eau (froide+chaude)	litres	86+22	86+22	120+32	124+31	167+42	167+42
Consommation d'énergie (moteur/chauffage)	kWh	0.3/0.55	0.3	0.5/0.8	0.5	0.55/1.05	0.6
Consommation de vapeur	kg	-	0.8	-	1.2	-	1.6
* Température de l'eau froide: 15°C, de l'eau chaude: 65°C. ** En fonction de la pression de vapeur.

Branchement électricité *			W4130H	W4180H	W4240H
Chauffage	Tension
EI.	230V 3 AC 50 Hz	kW(A)	12.5(35)	17.5(50)	19.4(63)
	240V 3AC 60 Hz	kW(A)	12.5(35)	17.5(50)	20.9(63)
	400V 3N AC 50 Hz	kW(A)	12.5(20)	17.5(35)	19.4(35)
Vapeur	230V 1AC 60 Hz	kW(A)	1.6(10)	2.3(16)	2.6(16)
ou	240V 1AC 60 Hz	kW(A)	1.6(10)	2.3(16)	2.6(16)
Sans chauffage	230V 1AC 50 Hz	kW(A)	1.6(10)	2.3(16)	2.6(16)
Raccordement d'eau et de vapeur
Vannes d'admission d'eau	DN		20	20	20
Pression d'eau	kPa		150-400	150-400	150-400
Capacité à 300 kPa	l/min		20	60	60
Vanne de vidange	ø mm		75	75	75
Capacité de vidange	l/min		170	170	170
Vanne de vapeur	DN		15	15	15
Pression de la vapeur	kPa		300-600	300-600	300-600
Bacs à lessives liquides			5	5	5
Efforts au sol
Fréquence des efforts dynamiques Hz			16.3	15.5	14.8
Charge maximale au sol lors de l'essorage kN			3.1 ± 0.5	4.2 ± 1.0	5.2 ± 1.0
Niveau sonores
Niveau de pression sonore** dB(A)			70	75	78
Niv. de puissance sonore (IEC 60704-2-4) dB(A)			78	83	83
Déperdition calorifique
% de la puissance installée, max			5	5	5
Emballage
Poids net, kg avec caisse, kg			267	356	400
Volume emballé m³			284	376	448
Accessoires
Socle en acier			x	x	x
Cuche de réutilisation de l'eau (Clarus Control)			x	x	x
Kits de flexibles pour l'eau ou la vapeur			x	x	x
Collecteur de résidus textiles			x	-	-

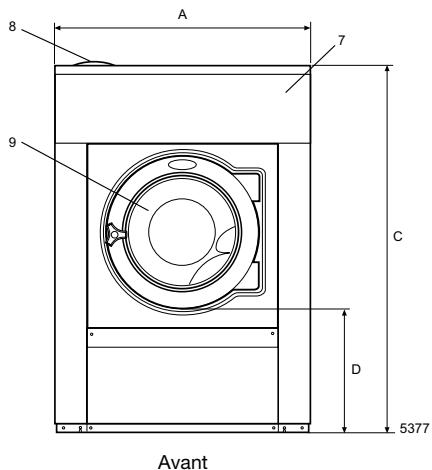

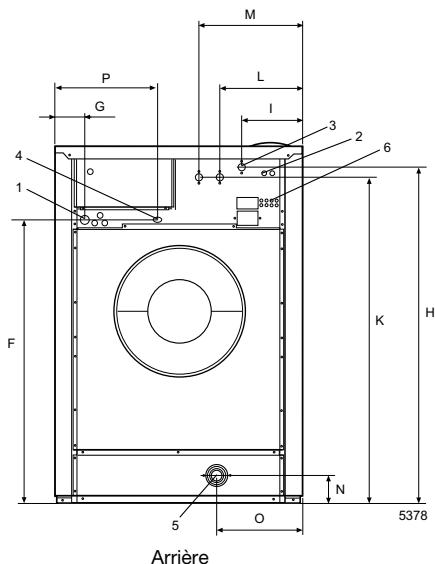

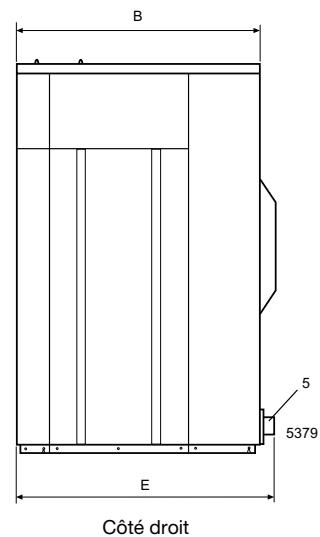

Dimensions en mm
A Largeur			910	970	1020
B Profondeur			785	870	915
C Hauteur			1325	1410	1445
D D			435	470	500
E E			825	945	955
F F			1035	1120	1155
G G			125	115	100
H H			1245	1330	1360
I I			215	230	215
K K			1225	1290	1320
L L			300	315	300
M M			-	395	380
N N			100	100	100
O O			305	335	360
P P			455	485	510
1 Branchement électricité		6 Raccords d'alimentation en dessive liquide
2 Eau froide		7 Bandeau de commande
3 Eau chaude		8 Bac à produits
4 Raccord de vapeur		9 Ouverture de la porte Ø395 (W4130H), Ø435 (W4180H, W4240H)
5 Vidange

• Autres tensions disponibles, voir manuel d'installation. Valeur approximative sur la position des opérateurs dans une laverie de taille moyenne.
