W4180S - Lave-linge industriel ELECTROLUX LAUNDRY SYSTEMS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge industriel
Modèle	W4180S
Marque	ELECTROLUX LAUNDRY SYSTEMS
Capacité maximale	20 kg / 45 lb
Volume du tambour	180 litres
Diamètre du tambour	650 mm
Vitesse d'essorage maximale	742 tr/min
Facteur G	200
Dimensions (L × P × H)	750 × 880 × 1333 mm
Poids net	228 kg
Poids avec emballage	240 kg
Alimentation électrique	230V 3AC 50 Hz (12,7 kW, 50 A) ou 400-415V 3N AC 50 Hz (12,7 kW, 25 A)
Chauffage	Électrique 12,7 kW ou vapeur
Consommation d'eau (programme Normal 60°C)	134 L froide + 35 L chaude
Consommation d'énergie (moteur/chauffage)	0,25 / 0,9 kWh
Pression d'eau requise	150-400 kPa
Raccordement de vidange	Diamètre 75 mm
Niveau sonore (pression acoustique)	70 dB(A)
Niveau sonore (puissance acoustique)	76 dB(A)
Matériaux	Acier inoxydable pour les parties vitales, châssis en acier galvanisé
Système de contrôle	Compass Control ou Clarus Control (selon version)
Pesée automatique	AWS (Automatic Weighing System) avec Compass Control
Bac à lessive	4 compartiments pour dosage manuel de poudre ou liquide
Entretien	Nettoyer régulièrement le tambour, le bac à lessive et les filtres. Vérifier les raccordements.
Accessoires inclus	Socle en acier, kits de flexibles, collecteur de résidus textiles

FOIRE AUX QUESTIONS - W4180S ELECTROLUX LAUNDRY SYSTEMS

Quelle est la capacité de lavage maximale du W4180S ?

La capacité maximale est de 20 kg (45 lb) de linge sec.

Quelles sont les dimensions et le poids de cette machine ?

Dimensions : 750 mm de large, 880 mm de profondeur, 1333 mm de hauteur. Poids net : 228 kg, avec emballage : 240 kg.

Quelle alimentation électrique est nécessaire ?

L'alimentation peut être 230V 3AC 50 Hz (12,7 kW, 50 A) ou 400-415V 3N AC 50 Hz (12,7 kW, 25 A). D'autres tensions sont possibles, consultez le manuel d'installation.

Comment fonctionne le système de pesée automatique AWS ?

L'AWS (Automatic Weighing System) mesure la charge de linge et ajuste automatiquement la quantité d'eau nécessaire, ce qui permet des économies d'eau et d'énergie en cas de charge partielle.

Quels types de programmateurs sont disponibles ?

Deux options : Compass Control avec écran et touches de raccourci, et Clarus Control entièrement programmable via clavier ou carte mémoire.

Quels sont les raccordements d'eau et de vapeur requis ?

Raccordement d'eau : DN20, pression 150-400 kPa. Raccordement vapeur : DN15, pression 300-600 kPa. La vidange nécessite un diamètre de 75 mm.

Comment nettoyer et entretenir le lave-linge ?

Nettoyez régulièrement le tambour, le bac à lessive (4 compartiments) et les filtres. Vérifiez les raccordements d'eau et de vapeur. Utilisez des produits de nettoyage adaptés.

Quelles sont les options de chauffage ?

Le W4180S peut être équipé d'un chauffage électrique (12,7 kW) ou d'un chauffage à vapeur. Une version sans chauffage est également disponible.

Quels sont les niveaux sonores de l'appareil ?

Le niveau de pression acoustique est d'environ 70 dB(A) et le niveau de puissance acoustique de 76 dB(A) (selon IEC 60704-2-4).

Comment programmer un cycle personnalisé avec Clarus Control ?

Avec Clarus Control, vous pouvez programmer tous les paramètres de lavage (température, durée, essorage, etc.) directement depuis le clavier ou télécharger un programme via une carte mémoire.

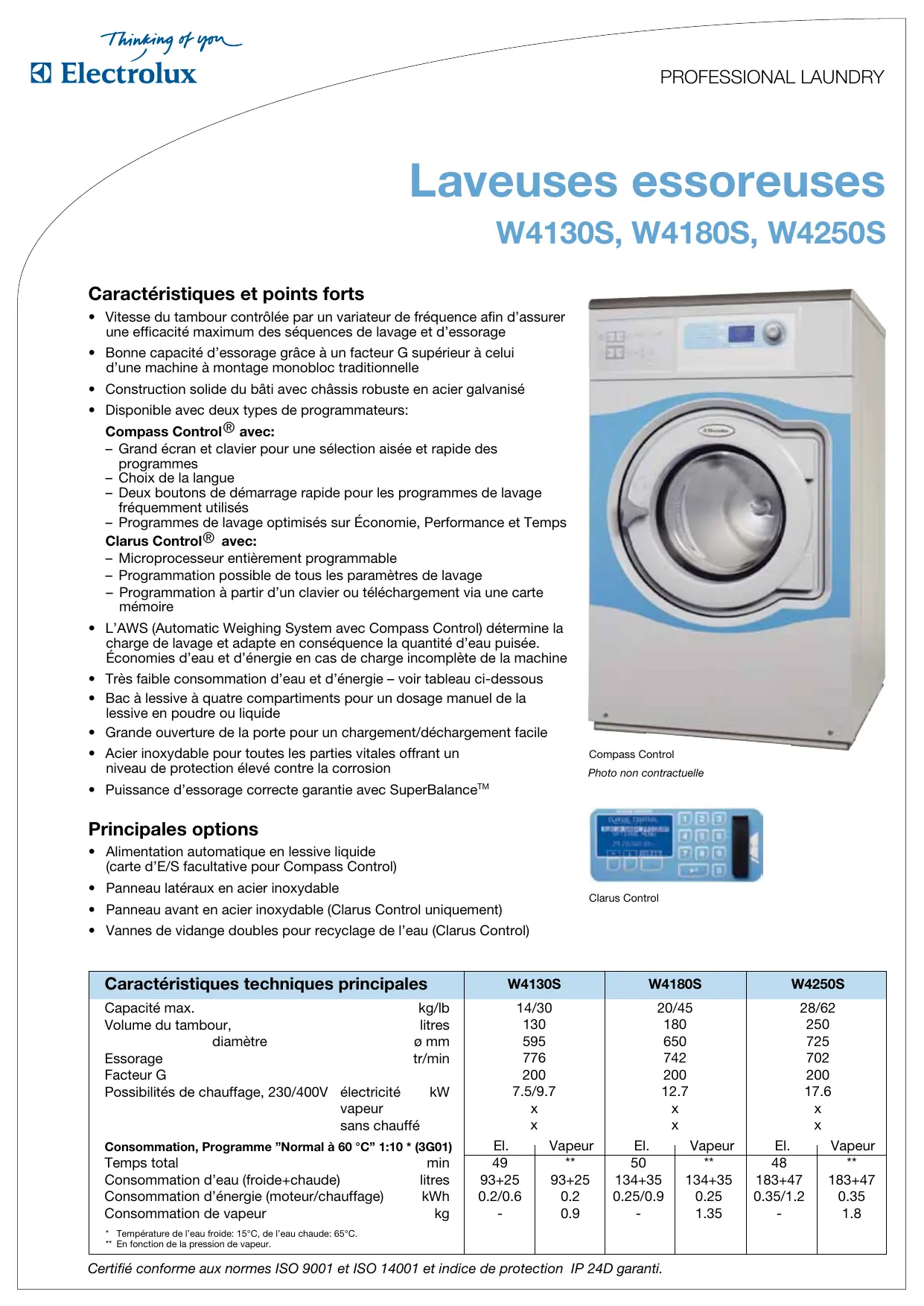

MODE D'EMPLOI W4180S ELECTROLUX LAUNDRY SYSTEMS

Caractéristiques et points forts

• Vitesse du tambour contrôlée par un variateur de fréquence afin d'assurer une efficacité maximum des séquences de lavage et d'essorage
• Bonne capacité d'essorage grâce à un facteur G supérieur à celui d'une machine à montage monobloc traditionnelle
• Construction solide du bâti avec châssis robuste en acier galvanisé
• Disponible avec deux types de programmeurs :

Compass control® avec:

Grand écran et clavier pour une sélection aisée et rapide des programmes - Choix de la langue - Deux boutons de démarrage rapide pour les programmes de lavage fréquemment utilisés - Programmes de lavage optimisés sur Économie, Performance et Temps

Clarus control® avec:

• Microprocesseur entièrement programmable
• Programmation possible de tous les paramètres de lavage
• Programmation à partir d'un clavier ou téléchargement via une carte mémoire
• L'AWS (Automatic Weighing System avec Compass Control) détermine la charge de lavage et adapte en conséquence la quantité d'eau puisée. Économies d'eau et d'énergie en cas de charge incomplète de la machine
• Très faible consommation d'eau et d'énergie - voir tableau ci-dessous
• Bac à lessive à quatre compartiments pour un dosage manuel de la lessive en poudre ou liquide
• Grande ouverture de la porte pour un chargement/déchargement facile
• Acier inoxydable pour toutes les parties vitales offrant un niveau de protection élevé contre la corrosion
• Puissance d'essorage correcte garantie avec SuperBalance™

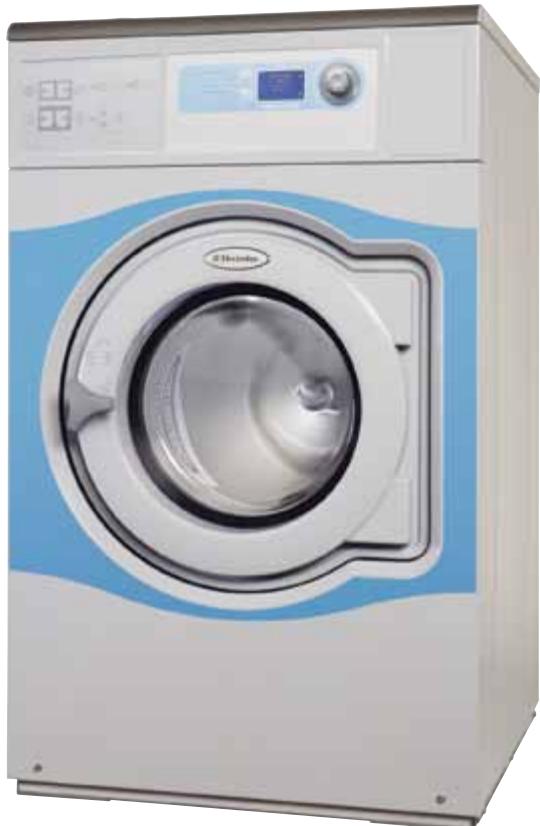

Compass Control Photo non contractuelle

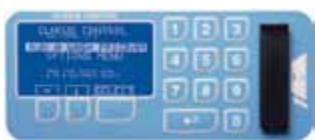

Clarus Control

Principales options

• Alimentation automatique en lessive liquide (carte d'E/S facultative pour Compass Control)
• Panneau latéral en acier inoxydable
• Panneau avant en acier inoxydable (Clarus Control uniquement)
• Vannes de vidange doubles pour recyclage de l'eau (Clarus Control)

Caracteristique techniques principales		W4130S		W4180S		W4250S
Capacité max.	kg/lb	14/30		20/45		28/62
Volume du tambour,	litres	130		180		250
diamètre	ø mm	595		650		725
Essorage	tr/min	776		742		702
Facteur G		200		200		200
Possibilités de chauffage, 230/400V	électricité kW	7.5/9.7		12.7		17.6
vapeur		x		x		x
sans chauffé		x		x		x
Consommation, Programme "Normal à 60 °C" 1:10 * (3G01)		El.	Vapeur	El.	Vapeur	El.	Vapeur
Temps total	min	49	**	50	**	48	**
Consommation d'eau (froide+chaude)	litres	93+25	93+25	134+35	134+35	183+47	183+47
Consommation d'énergie (moteur/chauffage)	kWh	0.2/0.6	0.2	0.25/0.9	0.25	0.35/1.2	0.35
Consommation de vapeur	kg	-	0.9	-	1.35	-	1.8
* Température de l'eau froide: 15°C, de l'eau chaude: 65°C. ** En fonction de la pression de vapeur.

Branchement électrique *		W4130S	W4180S	W4250S
Chauffage	Tension
El.	230V 3AC 50 Hz kW(A)	9.7(35)	12.7(50)	17.6(50)
	208-240V 3AC 60 Hz kW(A)	9.3(35)	12.7(50)	17.6(50)
	400-415V 3N AC 50 Hz kW(A)	9.7(20)	12.7(25)	17.6(35)
Vapeur	230V 1AC 60 Hz kW(A)	0.8(10)	0.9(10)	1.2(10)
ou	208-240V 1AC 60 Hz kW(A)	0.8(10)	0.9(10)	1.2(10)
Sans chauffage	230V 1AC 50 Hz kW(A)	0.8(10)	0.9(10)	1.2(10)
Raccordement d'eau et de vapeur
Vannes d'admission d'eau	DN	20	20	20
Pression d'eau	kPa	150-400	150-400	150-400
Capacité à 300 kPa	l/min	20	60	60
Vanne de vidange	ømm	75	75	75
Capacité de vidange	l/min	170	170	170
Vanne de vapeur	DN	15	15	15
Pression de la vapeur	kPa	300-600	300-600	300-600
Bacs à lessives liquides		5	5	5
Efforts au sol
Fréquence des efforts dynamiques	Hz	10.8	10.3	9.8
Charge maximale au sol lors de l'essorage	kN	2.3 ± 4.7	2.7 ± 5.9	3.7 ± 7.4
Niveau sonores
Niveau de pression sonore**	dB(A)	64	70	73
Niv. de puissance sonore (IEC 60704-2-4)	dB(A)	71	76	79
Déperdition calorifique
% de la puissance installée, max		5	5	5
Emballage
	net, kg	175	228	287
	avec caisse, kg	196	240	302
Volume emballé	m³	0.91	1.18	1.51
Accessoires
Socle en acier		x	x	-
Cuve de réutilisation de l'eau (Clarus Control)		x	x	x
Kits de flexibles pour l'eau ou la vapeur		x	x	x
Collecteur de résidus textiles		x	-	-
Dimensions en mm
A Largeur		720	750	830
B Profondeur		790	880	955
C Hauteur		1200	1333	1410
D	365	435	470
E	825	915	990
F	910	1035	1120
G	45	45	45
H	1115	1245	1330
I	120	130	160
K	1095	1225	1290
L	220	215	245
M	910	1040	1125
N	420	325	325
O	-	295	335
P	100	100	100
R	235	225	265
1 Branchement électrique	6	Raccords d'alimentation en dessive liquide
2 Eau froide	7	Bandeau de commande
3 Eau chaude	8	Bac à produits
4 Raccord de vapeur	9	Connexions pour le recyclage de l'eau
5 Vidange	10	Ouverture de la porte ø395 (W4130S, W4180S), ø435 (W4250S)

Panneaux frontal et latéraux gris clair portant la mention «Blue Wave» sur le panneau avant (RAL 260 70 05, 250 60 30) Autres tensions disponibles, voir manuel d'installation ** Valeur approx. sur la position des opérateurs dans une laverie de taille moyenne

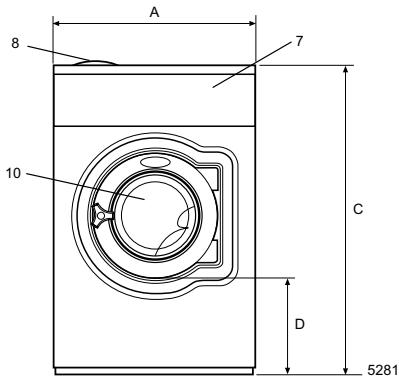

Avant

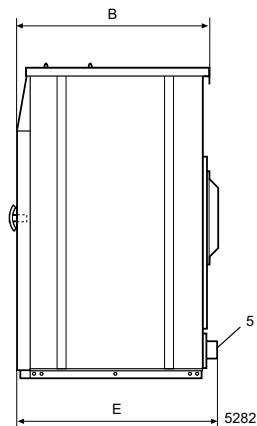

Côté droit

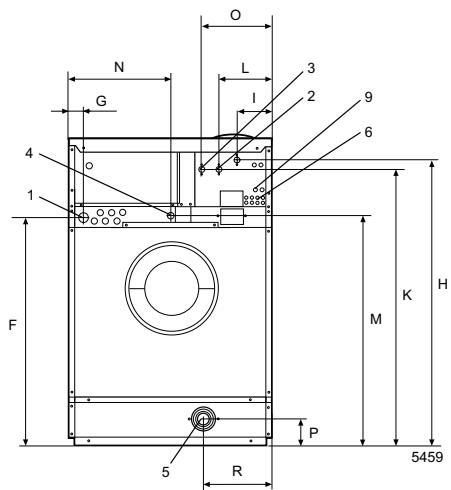

Arrière
