W4180N - Lave-linge industriel ELECTROLUX LAUNDRY SYSTEMS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge industriel
Marque	ELECTROLUX LAUNDRY SYSTEMS
Modèle	W4180N
Capacité maximale	20 kg (45 lb)
Volume du tambour	180 litres
Diamètre du tambour	650 mm
Vitesse d'essorage	525 tr/min
Facteur G	100
Options de chauffage	Électrique (12,5 kW), vapeur, sans chauffage
Consommation d'eau (programme normal 60°C)	134 + 35 litres (froide + chaude)
Consommation d'énergie (programme normal)	0,25 kWh (moteur) + 0,9 kWh (chauffage)
Raccordement électrique	230 V 3~ 50 Hz (12,5 kW, 50 A) / 400 V 3N~ 50 Hz (12,5 kW, 25 A)
Raccordement eau	DN20, pression 150-400 kPa, débit 60 l/min
Vidange	Diamètre 75 mm, débit 170 l/min
Raccordement vapeur	DN15, pression 300-600 kPa
Niveau sonore (pression)	64 dB(A)
Niveau sonore (puissance)	71 dB(A)
Poids net	228 kg
Poids avec emballage	240 kg
Dimensions (L x P x H)	750 x 880 x 1333 mm
Ouverture de porte	Diamètre 395 mm
Programmateur	Compass control® avec écran et clavier
Bac à lessive	4 compartiments
Matériaux de construction	Acier inoxydable et acier galvanisé
Entretien et nettoyage	Nettoyer régulièrement le tambour, les joints et le filtre de vidange
Sécurité	Verrouillage automatique de la porte pendant le cycle
Pièces détachées et réparabilité	Contacter le service après-vente Electrolux
Options disponibles	Alimentation lessive liquide, panneaux inox, compteur de jetons

FOIRE AUX QUESTIONS - W4180N ELECTROLUX LAUNDRY SYSTEMS

Quelle est la capacité maximale de lavage du W4180N ?

La capacité maximale est de 20 kg (45 lb) pour le linge sec.

Quelles sont les dimensions de la machine ?

Les dimensions sont 750 mm de largeur, 880 mm de profondeur et 1333 mm de hauteur.

Quelle alimentation électrique est requise ?

L'alimentation peut être 230 V 3~ 50 Hz (12,5 kW, 50 A) ou 400 V 3N~ 50 Hz (12,5 kW, 25 A). D'autres tensions sont disponibles selon le manuel d'installation.

Comment réduire la consommation d'eau ?

Utilisez les programmes économiques et l'arrivée d'eau chaude (65°C recommandé) pour réduire la consommation d'énergie et d'eau. Le programme normal à 60°C consomme 134+35 litres (froide+chaude).

Quels types de programmes sont disponibles ?

Le programmateur Compass control® propose des programmes optimisés sur Économie, Performance et Temps, avec sélection via écran et clavier.

Comment nettoyer le bac à lessive ?

Retirez le bac à lessive (4 compartiments), rincez-le à l'eau claire et vérifiez que les compartiments ne sont pas obstrués. Un nettoyage régulier est recommandé.

Que faire en cas de dysfonctionnement ?

Consultez d'abord la notice d'utilisation pour les codes d'erreur. Si le problème persiste, contactez le service après-vente Electrolux.

Peut-on utiliser de la lessive liquide ?

Oui, la machine accepte la lessive en poudre ou liquide. Une option d'alimentation automatique en lessive liquide est disponible via carte d'E/S.

Quelle est la vitesse d'essorage ?

La vitesse d'essorage est de 525 tr/min avec un facteur G de 100, garantissant une bonne efficacité d'essorage grâce au système SuperBalance™.

Quelles sont les options disponibles ?

Les options incluent l'alimentation automatique en lessive liquide, des panneaux latéraux en acier inoxydable, des panneaux avant en inox (version Farm) et un raccordement au compteur de jetons.

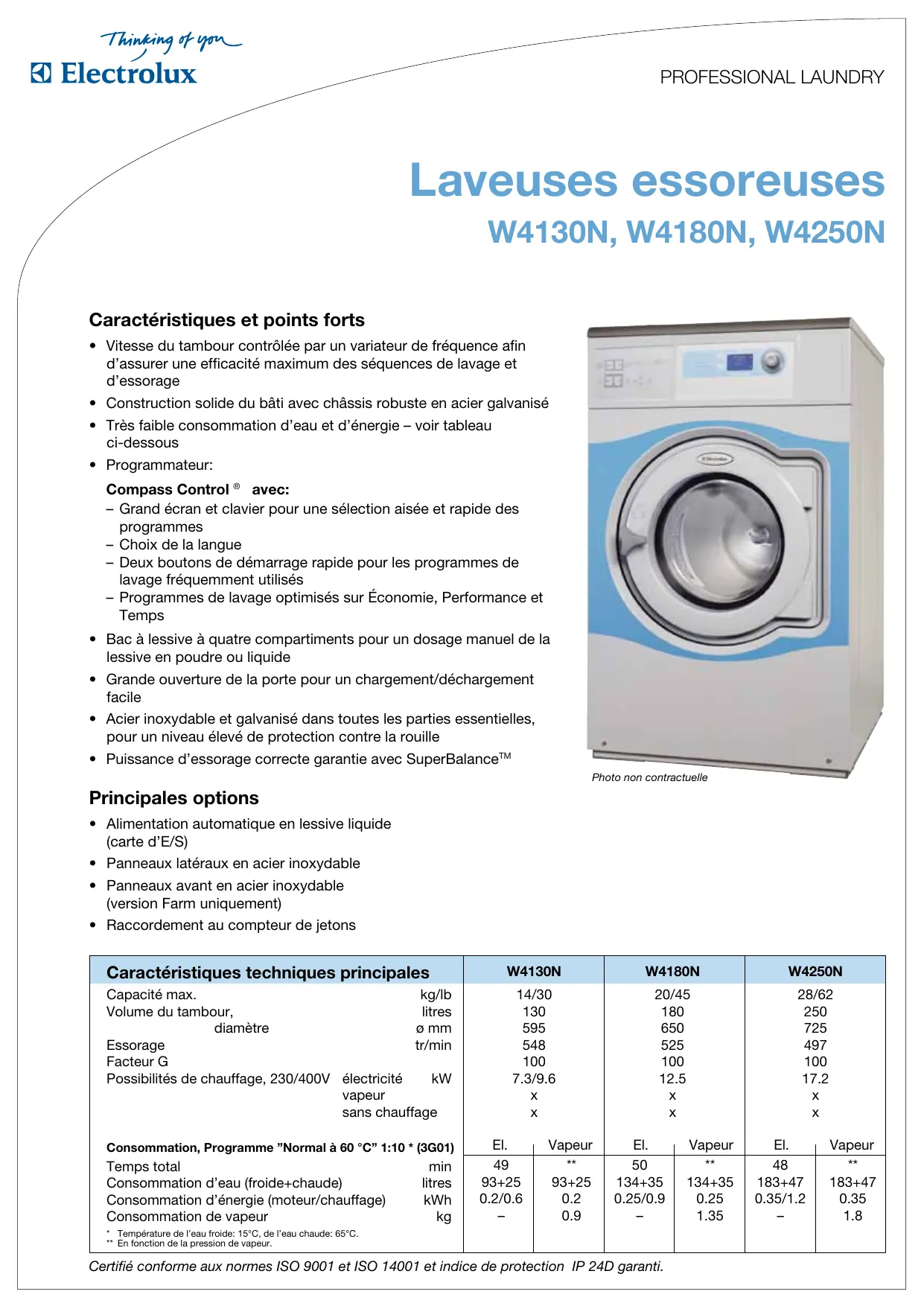

MODE D'EMPLOI W4180N ELECTROLUX LAUNDRY SYSTEMS

Caractéristiques et points forts

• Vitesse du tambour contrôle par un variateur de fréquence afin d'assurer une efficacité maximum des séquences de lavage et d'essorage
• Construction solide du bâti avec châssis robuste en acier galvanisé
• Très faible consommation d'eau et d'énergie - voir tableau ci-dessous Programmateur:

Compass control® avec:

Grand écran et clavier pour une sélection aisée et rapide des programmes - Choix de la langue - Deux boutons de démarcation rapide pour les programmes de lavage lequement utilisés - Programmes de lavage optimisés sur Économie, Performance et Temps

• Bac à lessive à quatre compartiments pour un dosage manuel de la lessive en poudre ou liquide
• Grande ouverture de la porte pour un chargement/déchargement facile
• Acier inoxydable et galvanisé dans toutes les parties essentielles, pour un niveau élevé de protection contre la rouille
• Puissance d'essorage correcte garantie avec SuperBalance™

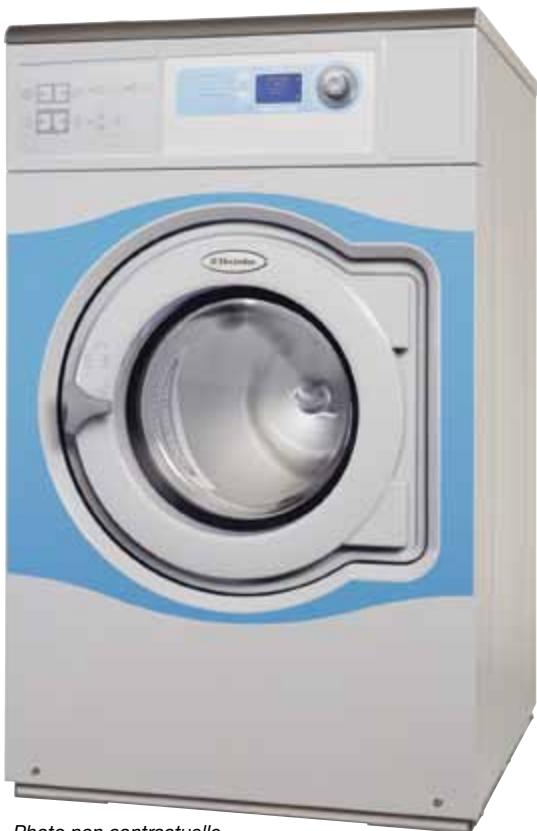

Photo non contractuelle

Principales options

• Alimentation automatique en lessive liquide (carte d'E/S)
• Panneaux latéraux en acier inoxydable
• Panneaux avant en acier inoxydable (version Farm uniquement) Raccordement au compteur de jetsons

Caractéristiques techniques principales		W4130N		W4180N		W4250N
Capacité max.	kg/lb	14/30		20/45		28/62
Volume du tambour,	litres	130		180		250
diamètre	ø mm	595		650		725
Essorage	tr/min	548		525		497
Facteur G		100		100		100
Possibilités de chauffage, 230/400V	kW	7.3/9.6		12.5		17.2
vapeur		x		x		x
sans chauffage		x		x		x
Consommation, Programme "Normal à 60 °C" 1:10 * (3G01)		El.	Vapeur	El.	Vapeur	El.	Vapeur
Temps total	min	49	**	50	**	48	**
Consommation d'eau (froide+chaude)	litres	93+25	93+25	134+35	134+35	183+47	183+47
Consommation d'énergie (moteur/chauffage)	kWh	0.2/0.6	0.2	0.25/0.9	0.25	0.35/1.2	0.35
Consommation de vapeur	kg	-	0.9	-	1.35	-	1.8
* Température de l'eau froide: 15°C, de l'eau chaude: 65°C.
** En fonction de la pression de vapeur.

Branchement électrique *			W4130N	W4180N	W4250N
Chauffage	Tension
EI.	230V 3 AC 50 Hz	kW(A)	9.6(35)	12.5(50)	17.2(50)
	240V 3AC 60 Hz	kW(A)	9.6(35)	12.5(50)	17.2(50)
	400V 3N AC 50 Hz	kW(A)	9.6(16)	12.5(25)	17.2(35)
	440V 3AC 60 Hz	kW(A)	10.6(16)	13.8(25)	19.1(35)
Vapeur ou	230V 1AC 50 Hz	kW(A)	1.4(10)	2.1(10)	2.8(16)
Sans chauff.	240V 1AC 60 Hz	kW(A)	1.2(10)	2.3(10)	2.8(16)
Raccordement d'eau et de vapeur
Vannes d'admission d'eau	DN		20	20	20
Pression d'eau	kPa		150-400	150-400	150-400
Capacité à 300 kPa	l/min		20	60	60
Vanne de vidange	ø mm		75	75	75
Capacité de vidange	l/min		170	170	170
Vanne de vapeur	DN		15	15	15
Pression de la vapeur	kPa		300-600	300-600	300-600
Bacs à lessives liquides			5	5	5
Efforts au sol
Fréquence des efforts dynamiques Hz			8.7	8.3	7.9
Charge maximale au sol lors de l'essorage kN			2.3 ± 4.1	2.9 ± 4.7	3.7 ± 5.3
Niveau sonores
Niveau de pression sonore** dB(A)			70	64	68
Niv. de puissance sonore (IEC 60704-2-4) dB(A)			76	71	75
Déperdition calorifique
% de la puissance installée, max			5	5	5
Emballage
	net, kg		175	228	287
	avec caisse, kg		196	240	302
Volume emballé	m³		0.91	1.18	1.51
Accessoires
Socle en acier			x	x	-
Kits de flexibles pour l'eau ou la vapeur			x	x	x
Collecteur de résidus textiles			x	-	-

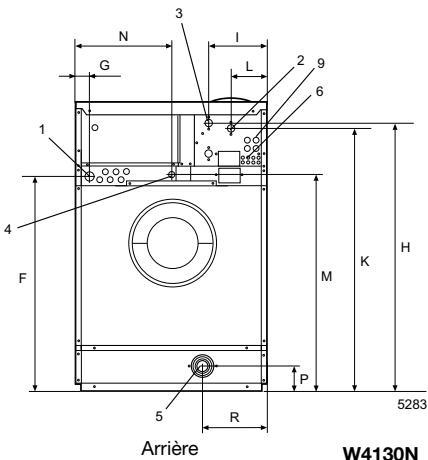

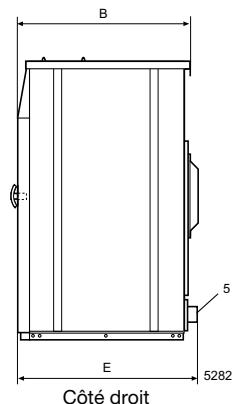

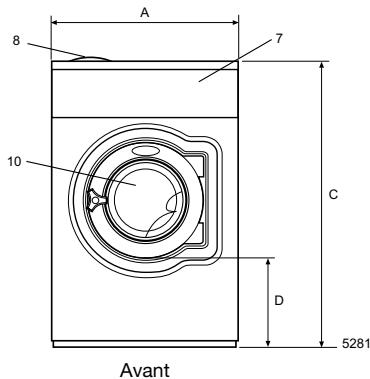

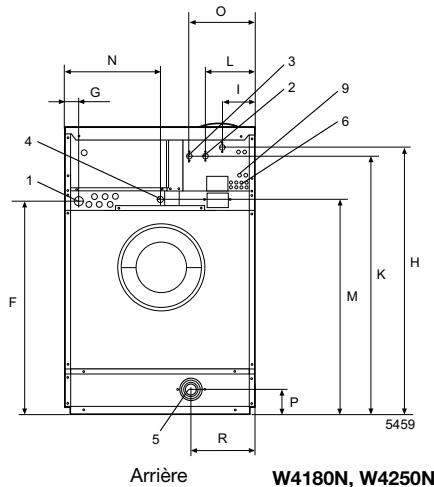

Dimensions en mm
A Largeur			720	750	830
B Profondeur			790	880	955
C Hauteur			1200	1333	1410
D	365		435	495
E	830		915	990
F	910		1035	1120
G	45		45	45
H	1115		1245	1330
I	215		130	160
K	1095		1225	1290
L	130		215	245
M	910		1040	1125
N	420		325	325
O	-		295	335
P	100		100	100
R	235		225	265
1 Branchement électrique		7 Bandeau de commande
2 Eau froide		8 Bac à produits
3 Eau chaude		9 Connexions pour le recyclage de l'eau
4 Raccord de vapeur		10 Ouverture de la porte Ø365 (W4130N)
5 Vidange		ø395 (W4180N) Ø435, (W4250N)
6 Raccords d'alimentation en dessive liquide

Panneaux frontal et latéraux gris clair portant la mention «Blue Wave» sur le panneau avant (RAL 260 70 05, 250 60 30) Autres tensions disponibles, voir manuel d'installation * Valeur approx. sur la position des opérateurs dans une laverie de taille moyenne
