W4130S - Lave-linge industriel ELECTROLUX LAUNDRY SYSTEMS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge industriel
Marque	ELECTROLUX LAUNDRY SYSTEMS
Modèle	W4130S
Capacité maximale	14 kg (30 lb)
Volume du tambour	130 litres
Diamètre du tambour	595 mm
Vitesse d'essorage maximale	776 tr/min
Facteur G	200
Dimensions (L x P x H)	720 x 790 x 1200 mm
Poids net	175 kg
Poids avec emballage	196 kg
Alimentation électrique (chauffage)	230 V triphasé 50 Hz, 9,7 kW (35 A)
Raccordement eau	DN20, pression 150–400 kPa
Raccordement vapeur	DN15, pression 300–600 kPa
Niveau sonore (pression acoustique)	64 dB(A)
Système de contrôle	Compass Control ou Clarus Control
Système de pesée automatique	AWS (Automatic Weighing System)
Matériau de la cuve et parties vitales	Acier inoxydable
Bac à lessive	4 compartiments pour dosage manuel
Diamètre d'ouverture de la porte	395 mm
Consommation programme normal 60°C (eau froide+chaude)	93 + 25 litres
Consommation d'énergie (moteur + chauffage)	0,2 + 0,6 kWh
Temps de cycle programme normal 60°C	49 minutes
Accessoires fournis	Socle en acier, kits de flexibles, collecteur de résidus textiles
Sécurité	SuperBalance™ pour stabilité en essorage

FOIRE AUX QUESTIONS - W4130S ELECTROLUX LAUNDRY SYSTEMS

Quelle est la capacité maximale de la machine W4130S ?

La machine W4130S a une capacité maximale de 14 kg (30 lb) de linge sec.

Quels raccordements sont nécessaires pour l'installation ?

L'installation nécessite un raccordement électrique (230 V triphasé 50 Hz avec chauffage ou 230 V monophasé sans chauffage), un raccordement d'eau froide et chaude (DN20, pression 150-400 kPa), et un raccordement vapeur optionnel (DN15, pression 300-600 kPa). La vidange se fait par un tuyau de 75 mm de diamètre.

Comment régler les programmes de lavage ?

Selon le contrôleur : avec Compass Control, utilisez l'écran tactile et les boutons de démarrage rapide pour sélectionner des programmes optimisés (Économie, Performance, Temps). Avec Clarus Control, vous pouvez programmer tous les paramètres via le clavier ou télécharger des programmes depuis une carte mémoire.

Que faire en cas de code d'erreur ?

Consultez la notice d'utilisation pour identifier le code d'erreur. Les codes courants peuvent indiquer un problème d'arrivée d'eau, de vidange ou de surcharge. Si le problème persiste, contactez le service technique.

Comment nettoyer le bac à lessive ?

Retirez le bac à lessive en le tirant vers vous. Lavez-le à l'eau tiède avec un détergent doux. Assurez-vous que les compartiments sont secs avant de le remettre en place.

La machine peut-elle fonctionner sans chauffage ?

Oui, le modèle W4130S est disponible en version sans chauffage. Dans ce cas, l'alimentation électrique est en 230 V monophasé 50 Hz (0,8 kW).

Quelle est la consommation d'eau pour un cycle normal à 60°C ?

Pour le programme normal à 60°C, la consommation d'eau est de 93 litres d'eau froide + 25 litres d'eau chaude, soit un total de 118 litres.

Comment utiliser le système de pesée automatique (AWS) ?

L'AWS (Automatic Weighing System) est disponible avec Compass Control. Il mesure automatiquement la charge de linge et ajuste la quantité d'eau nécessaire, ce qui permet des économies d'eau et d'énergie en cas de charge partielle.

Puis-je utiliser de la lessive liquide dans cette machine ?

Oui, la machine est équipée d'un bac à lessive à 4 compartiments compatible avec la lessive en poudre ou liquide. Pour une alimentation automatique en lessive liquide, une carte d'E/S optionnelle (Compass Control) ou un système intégré (Clarus Control) est nécessaire.

Comment entretenir le tambour et prévenir la corrosion ?

Le tambour et toutes les parties vitales sont en acier inoxydable, offrant une haute protection contre la corrosion. Laissez la porte entrouverte après chaque cycle pour permettre le séchage et évitez l'utilisation de produits chimiques agressifs.

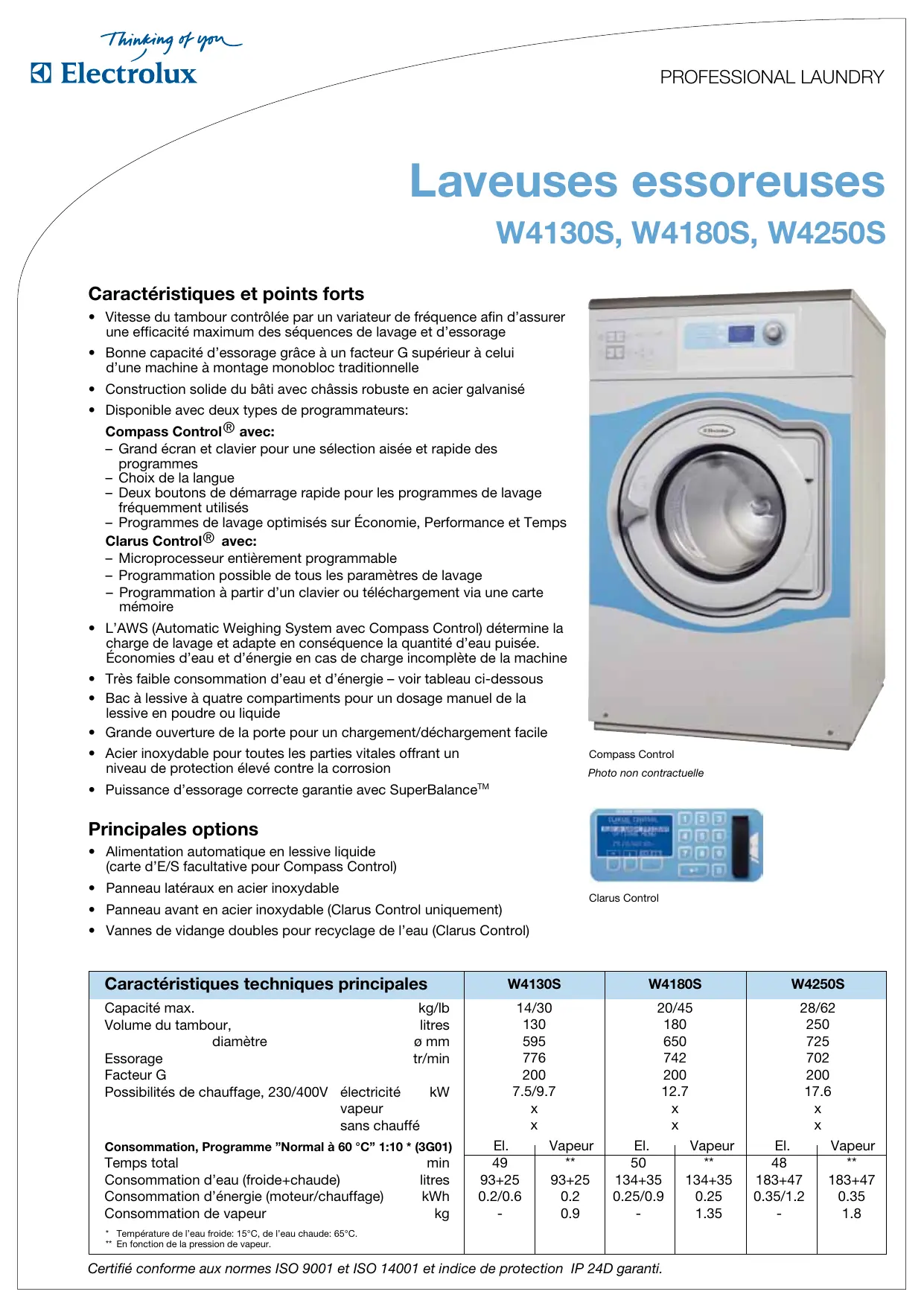

MODE D'EMPLOI W4130S ELECTROLUX LAUNDRY SYSTEMS

Caractéristiques et points forts

• Vitesse du tambour contrôlée par un variateur de fréquence afin d'assurer une efficacité maximum des séquences de lavage et d'essorage
• Bonne capacité d'essorage grâce à un facteur G supérieur à celui d'une machine à montage monobloc traditionnelle
• Construction solide du bâti avec châssis robuste en acier galvanisé
• Disponible avec deux types de programmeurs :

Compass control® avec:

Grand écran et clavier pour une sélection aisée et rapide des programmes - Choix de la langue - Deux boutons de démarrage rapide pour les programmes de lavage fréquemment utilisés - Programmes de lavage optimisés sur Économie, Performance et Temps

Clarus control® avec:

• Microprocesseur entièrement programmable
• Programmation possible de tous les paramètres de lavage
• Programmation à partir d'un clavier ou téléchargement via une carte mémoire
• L'AWS (Automatic Weighing System avec Compass Control) détermine la charge de lavage et adapte en conséquence la quantité d'eau puisée. Économies d'eau et d'énergie en cas de charge incomplète de la machine
• Très faible consommation d'eau et d'énergie - voir tableau ci-dessous
• Bac à lessive à quatre compartiments pour un dosage manuel de la lessive en poudre ou liquide
• Grande ouverture de la porte pour un chargement/déchargement facile
• Acier inoxydable pour toutes les parties vitales offrant un niveau de protection élevé contre la corrosion
• Puissance d'essorage correcte garantie avec SuperBalance™

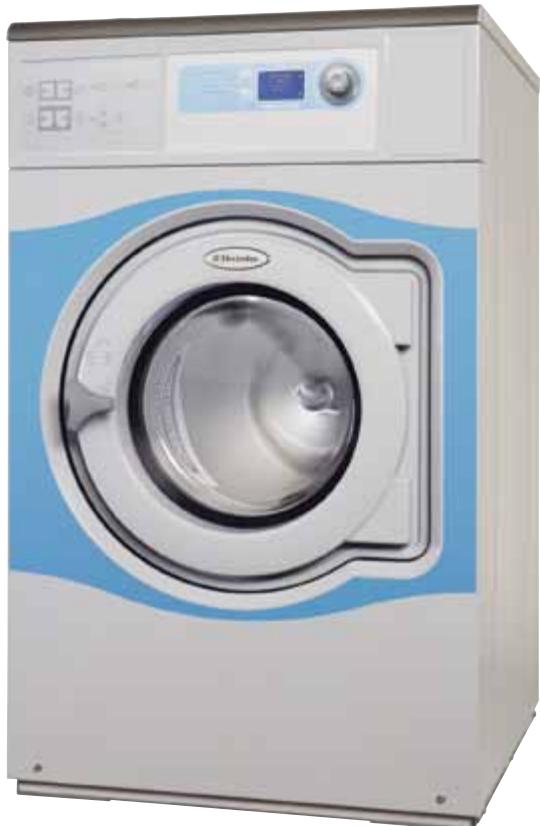

Compass Control Photo non contractuelle

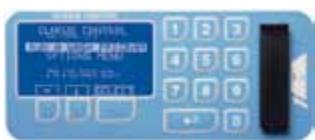

Clarus Control

Principales options

• Alimentation automatique en lessive liquide (carte d'E/S facultative pour Compass Control)
• Panneau latéral en acier inoxydable
• Panneau avant en acier inoxydable (Clarus Control uniquement)
• Vannes de vidange doubles pour recyclage de l'eau (Clarus Control)

Caracteristique techniques principales		W4130S		W4180S		W4250S
Capacité max.	kg/lb	14/30		20/45		28/62
Volume du tambour,	litres	130		180		250
diamètre	ø mm	595		650		725
Essorage	tr/min	776		742		702
Facteur G		200		200		200
Possibilités de chauffage, 230/400V	électricité kW	7.5/9.7		12.7		17.6
vapeur		x		x		x
sans chauffé		x		x		x
Consommation, Programme "Normal à 60 °C" 1:10 * (3G01)		El.	Vapeur	El.	Vapeur	El.	Vapeur
Temps total	min	49	**	50	**	48	**
Consommation d'eau (froide+chaude)	litres	93+25	93+25	134+35	134+35	183+47	183+47
Consommation d'énergie (moteur/chauffage)	kWh	0.2/0.6	0.2	0.25/0.9	0.25	0.35/1.2	0.35
Consommation de vapeur	kg	-	0.9	-	1.35	-	1.8
* Température de l'eau froide: 15°C, de l'eau chaude: 65°C. ** En fonction de la pression de vapeur.

Branchement électric *		W4130S	W4180S	W4250S
Chauffage	Tension
El.	230V 3AC 50 Hz kW(A)	9.7(35)	12.7(50)	17.6(50)
	208-240V 3AC 60 Hz kW(A)	9.3(35)	12.7(50)	17.6(50)
	400-415V 3N AC 50 Hz kW(A)	9.7(20)	12.7(25)	17.6(35)
Vapeur	230V 1AC 60 Hz kW(A)	0.8(10)	0.9(10)	1.2(10)
ou	208-240V 1AC 60 Hz kW(A)	0.8(10)	0.9(10)	1.2(10)
Sans chauffage	230V 1AC 50 Hz kW(A)	0.8(10)	0.9(10)	1.2(10)
Raccordement d'eau et de vapeur
Vannes d'admission d'eau	DN	20	20	20
Pression d'eau	kPa	150-400	150-400	150-400
Capacité à 300 kPa	l/min	20	60	60
Vanne de vidange	ømm	75	75	75
Capacité de vidange	l/min	170	170	170
Vanne de vapeur	DN	15	15	15
Pression de la vapeur	kPa	300-600	300-600	300-600
Bacs à lessives liquides		5	5	5
Efforts au sol
Fréquence des efforts dynamiques	Hz	10.8	10.3	9.8
Charge maximale au sol lors de l'essorage	kN	2.3 ± 4.7	2.7 ± 5.9	3.7 ± 7.4
Niveau sonores
Niveau de pression sonore**	dB(A)	64	70	73
Niv. de puissance sonore (IEC 60704-2-4)	dB(A)	71	76	79
Déperdition calorifique
% de la puissance installée, max		5	5	5
Emballage
	net, kg	175	228	287
	avec caisse, kg	196	240	302
Volume emballé	m³	0.91	1.18	1.51
Accessoires
Socle en acier		x	x	-
Cuve de réutilisation de l'eau (Clarus Control)		x	x	x
Kits de flexibles pour l'eau ou la vapeur		x	x	x
Collecteur de résidus textiles		x	-	-
Dimensions en mm
A Largeur		720	750	830
B Profondeur		790	880	955
C Hauteur		1200	1333	1410
D	365	435	470
E	825	915	990
F	910	1035	1120
G	45	45	45
H	1115	1245	1330
I	120	130	160
K	1095	1225	1290
L	220	215	245
M	910	1040	1125
N	420	325	325
O	-	295	335
P	100	100	100
R	235	225	265
1 Branchement électricité	6	Raccords d'alimentation en dessive liquide
2 Eau froide	7	Bandeau de commande
3 Eau chaude	8	Bac à produits
4 Raccord de vapeur	9	Connexions pour le recyclage de l'eau
5 Vidange	10	Ouverture de la porte ø395 (W4130S, W4180S), ø435 (W4250S)

Panneaux frontal et latéraux gris clair portant la mention «Blue Wave» sur le panneau avant (RAL 260 70 05, 250 60 30) Autres tensions disponibles, voir manuel d'installation

** Valeur approx. sur la position des opérateurs dans une laverie de taille moyenne

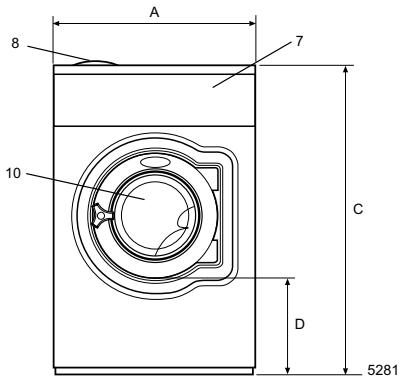

Avant

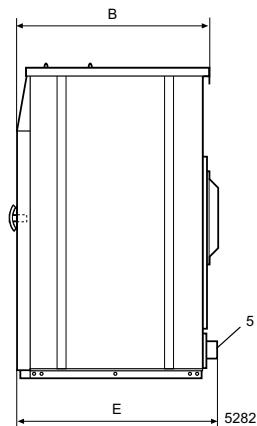

Côté droit

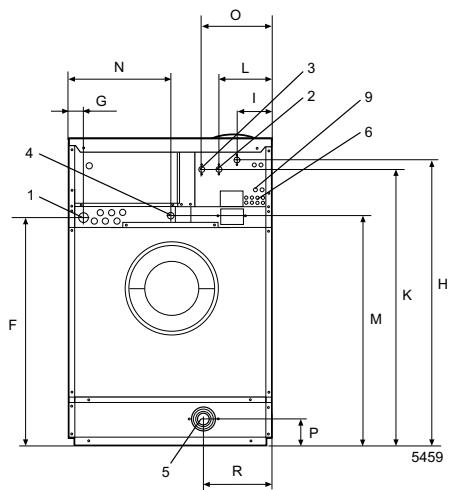

Arrière
