W41100H - Lave-linge industriel ELECTROLUX LAUNDRY SYSTEMS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge industriel
Marque	Electrolux Laundry Systems
Modèle	W41100H
Capacité maximale	120 kg (250 lb)
Volume du tambour	1100 litres
Diamètre du tambour	1220 mm
Vitesse d'essorage	663 tr/min
Facteur G	300
Dimensions (L × P × H)	1640 × 1850 × 2230 mm
Poids net	2300 kg
Alimentation électrique (sans chauffage)	230V 3AC 50 Hz, 5.3 kW (25 A)
Raccordement eau (diamètre admission)	DN 40
Pression d'eau recommandée	200-600 kPa
Vanne de vidange	DN 110 (débit 400 l/min)
Raccordement vapeur	DN 32, pression recommandée 300-600 kPa
Air comprimé	DN 6, 500-700 kPa, consommation 20 l/h
Programmation	Clarus Control® entièrement programmable, 192 programmes pré-établis
Nombre d'alimentations liquides	Préparé pour 13 produits liquides, 8 raccords alimentation lessive
Matériau	Acier inoxydable pour parties essentielles, panneau avant acier inoxydable
Niveau sonore avec isolation	< 70 dB(A)
Options principales	Inclinaison avant/arrière, isolation thermique/phonique, robinet prise de bain, double vanne de vidange, distributeur 5 entrées, troisième vanne d'eau, vannes grande taille DN50, système de pesage IWS, lubrification roulements avec avertissement, connexion DMIS
Accessoires	Kit de connexion réseau CMIS (statistiques, codes erreur, maintenance)

FOIRE AUX QUESTIONS - W41100H ELECTROLUX LAUNDRY SYSTEMS

Quelle est la capacité maximale de la machine W41100H ?

La capacité maximale est de 120 kg (250 lb) pour un lavage efficace.

Quels types de chauffage sont disponibles sur ce modèle ?

Le modèle W41100H est disponible en version vapeur ou sans chauffage. Le chauffage électrique n'est pas proposé sur ce modèle.

Quelles sont les dimensions exactes du lave-linge ?

Les dimensions sont : largeur 1640 mm, profondeur 1850 mm, hauteur 2230 mm.

Combien de programmes pré-établis sont disponibles ?

Le système Clarus Control propose 192 programmes pré-établis entièrement programmables.

Quelle est la vitesse d'essorage maximale ?

La vitesse d'essorage est de 663 tr/min, avec un facteur G de 300.

Quels raccordements sont nécessaires pour l'installation ?

Il faut prévoir : alimentation électrique (230V 3AC 50 Hz, 5.3 kW), arrivée d'eau (DN 40, 200-600 kPa), vidange (DN 110), vapeur (DN 32, 300-600 kPa) et air comprimé (DN 6, 500-700 kPa).

Comment fonctionne le système de pesage intégré (IWS) ?

Le système de pesage intégré (IWS) indique le poids de la charge sur l'affichage du programme, permettant d'optimiser les cycles.

Quelles options de déchargement sont disponibles ?

Le lave-linge peut être équipé d'un dispositif de basculement vers l'avant ou avant/arrière pour faciliter le déchargement, le tambour se transformant en panier.

Le niveau sonore est-il réduit ?

Avec l'option isolation thermique/phonique, le niveau sonore est inférieur à 70 dB(A).

Quel entretien est recommandé pour les garnitures de roulements ?

Le système de lubrification des garnitures de roulements inclut un avertissement en cas de réservoir vide. Il est conseillé de vérifier régulièrement le niveau de lubrifiant.

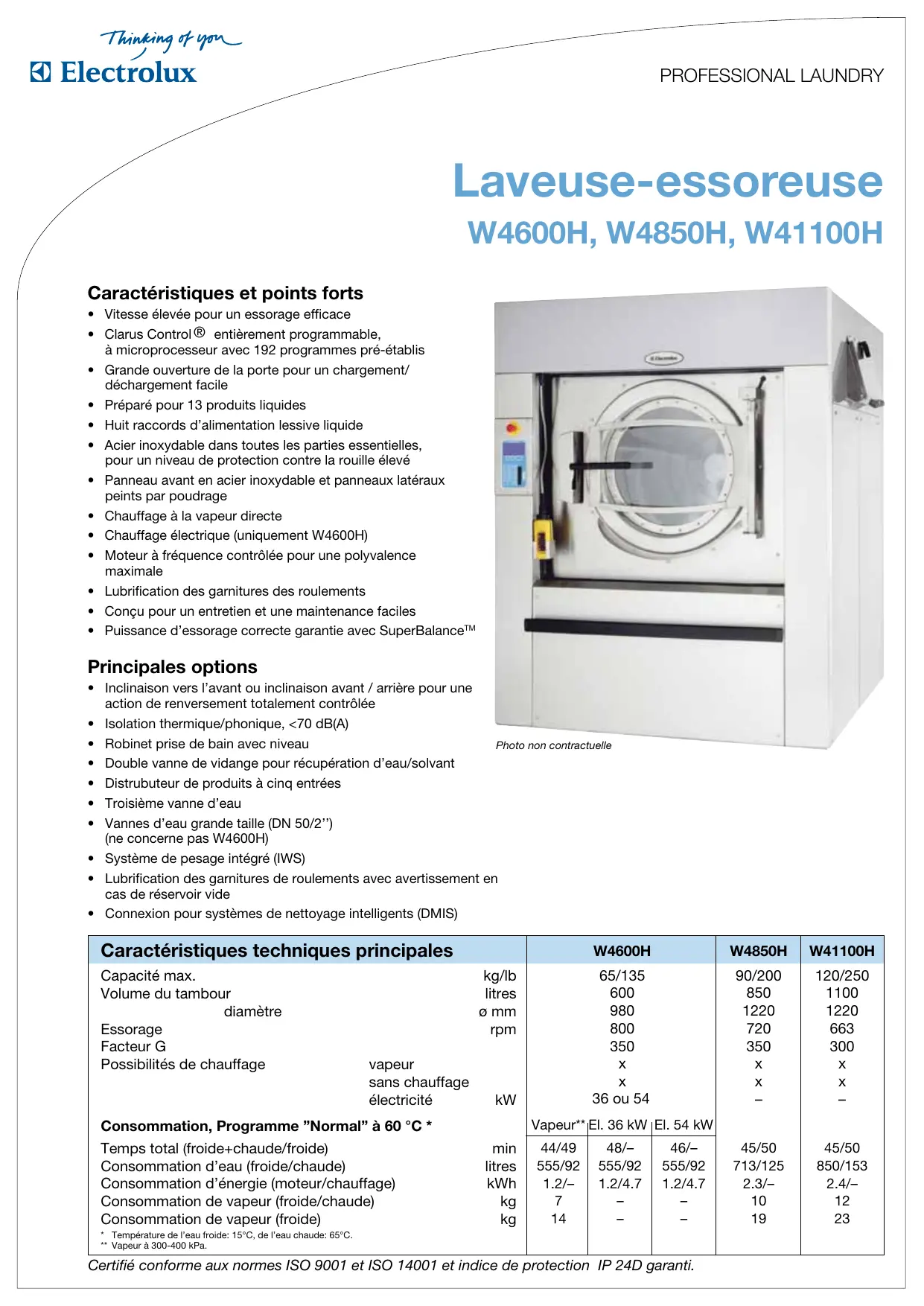

MODE D'EMPLOI W41100H ELECTROLUX LAUNDRY SYSTEMS

Caractéristiques et points forts

Vitesse élevée pour un essorage efficace - Clarus Control® entièrement programmable, à microprocesseur avec 192 programmes pré-établis - Grande ouverture de la porte pour un chargement/déchargement facile - Préparé pour 13 produits liquides - Huit raccords d'alimentation lessive liquide - Acier inoxydable dans toutes les parties essentielles, pour un niveau de protection contre la rouille élevé - Panneau avant en acier inoxydable et panneaux latéraux points par poudrage - Chauffage à la vapeur directe Chauffage électrique (uniquement W4600H) - Moteur à fréquence contrôle pour une polyvalence maximale - Lubrification des garnitures des roulements - Conçu pour un entretien et une maintenance faciles - Puissance d'essorage correcte garantie avec SuperBalance™

Principales options

• Inclinaison vers l'avant ou inclinaison avant / arrêt pour une action de renversement totalement contrôlée
• Isolation thermique/phonique, <70 dB(A)
• Robinet prise de bain avec niveau
• Double vanne de vidange pour récupération d'eau/solvant
• Distributeur de produits à cinq entrées
• Troisième vanne d'eau
• Vannes d'eau grande taille (DN 50/2") (ne concerne pas W4600H)
• Système de pesage intégré (IWS)
• Lubrification des garnitures de roulements avec avertissement en cas de réserve vide
• Connexion pour systèmes de nettoyage intelligents (DMIS)

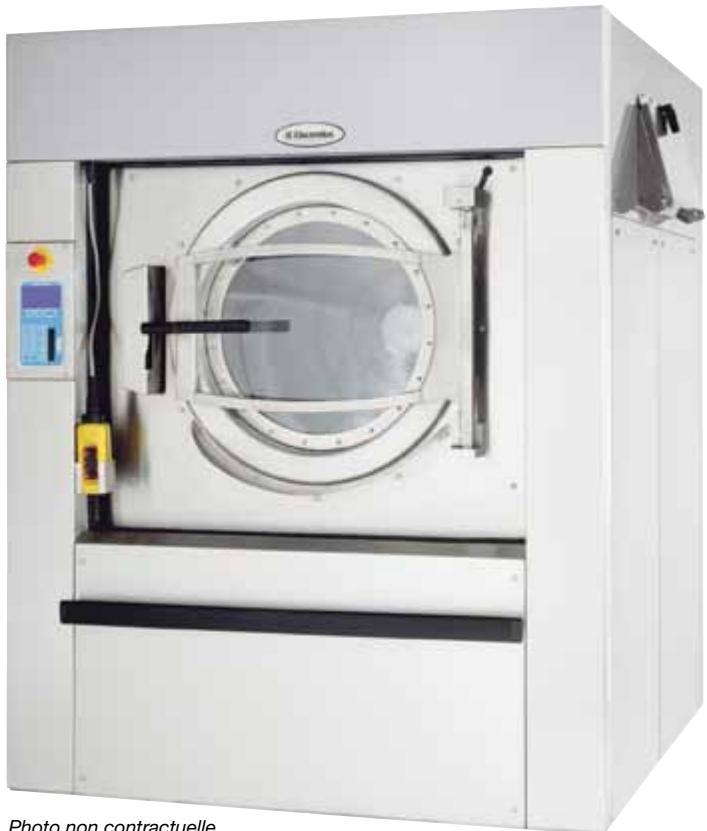

Photo non contractuelle

Caractéristiques techniques principales		W4600H			W4850H	W41100H
Capacité max.	kg/lb	65/135			90/200	120/250
Volume du tambour	litres	600			850	1100
diamètre	ø mm	980			1220	1220
Essorage	rpm	800			720	663
Facteur G		350			350	300
Possibilités de chauffage	vapeur	x			x	x
	sans chauffage	x			x	x
	électricité	36 ou 54			-	-
Consommation, Programme "Normal" à 60 °C *		Vapeur**	El. 36 kW	El. 54 kW
Temps total (froide+chaude/froide)	min	44/49	48/-	46/-	45/50	45/50
Consommation d'eau (froide/chaude)	litres	555/92	555/92	555/92	713/125	850/153
Consommation d'énergie (moteur/chauffage)	kWh	1.2/-	1.2/4.7	1.2/4.7	2.3/-	2.4/-
Consommation de vapeur (froide/chaude)	kg	7	-	-	10	12
Consommation de vapeur (froide)	kg	14	-	-	19	23
* Température de l'eau froide: 15°C, de l'eau chaude: 65°C.
** Vapeur à 300-400 kPa.

Branchement électrique*		W4600H	W4850H	W41100H
Chauffage El.	Tension
	230V 3AC 50 Hz kW(A)	38 (100)	-	-
	230V 3AC 50 Hz kW(A)	56 (160)	-	-
	240V 3AC 60 Hz kW(A)	38 (100)	-	-
	240V 3AC 60 Hz kW(A)	56 (160)	-	-
	400-415V 3N AC 50 Hz kW(A)	38 (63)	-	-
	400-415V 3N AC 50 Hz kW(A)	56 (100)	-	-
Vapeur ouSans chauffage	200V 3AC 60 Hz kW(A)	-	6.7 (35)	5.3 (35)
	230V 3AC 50Hz kW(A)	4 (16)	6.7 (25)	5.3 (25)
	230V 3AC 60Hz kW(A)	4 (16)	6.7 (20)	5.3 (20)
	400-415V 3N AC 50 Hz kW(A)	4 (16)	6.7 (16)	5.3 (16)
Raccordement d'eau, de vapeur et d'air comprimé
Vannes d'admission d'eau	DN	32	40	40
Pression d'eau rec.	kPa	200-600	200-600	200-600
Limites de fonctionnement de la valve d'admission d'eau	kPa	50-1000	50-1000	50-1000
Capacité à 300 kPa	l/min	150	200	200
Vanne de vidange	ø mm	110	110	110
Débit de la vidange	l/min	400	400	400
Vanne de vapeur	DN	20	32	32
Pression de vapeur rec.	kPa	300-600	300-600	300-600
Limites de fonctionnement de la vanne vapeur	kPa	50-800	50-800	50-800
Air comprimé	DN	6	6	6
Pression d'air	kPa	500-700	500-700	500-700
Consommation d'air	l/h	20	20	20
Efforts au sol
Fréquence des efforts dynamiques	Hz	12.7	12.0	11.1
Charge maximal au sol lors de l'essorage	kN	15.9±6.4	22±7.3	24±7.3
Niveau sonores
Niveau sonore	dB(A)	76	73	73
Niveau sonore avec isolation	dB(A)	< 70	< 70	< 70
Déperdition calorifique
% de la puissance installée, max 90°		6	6.7	6.8
Emballage
net, kg		1380	2200	2300
Volume emballé	m³	5.7	7.6	8.4

• Autres tensions disponibles, voir manuel d'installation.

Dimensions en mm		W4600H	W4850H	W41100H
A	Largeur	1390	1640	1640
B	Profondeur	1585	1635	1850
C	Hauteur	2015	2230	2230
D		910	995	995
E		300	380	380
F		1865	2135	2135
G		270	1070	1070
H		660	830	830
I		525	635	635
K		425	445	445
L		960	1140	1140
M		1425	1660	1660
N		420	435	435
O		435	820	820
P		2200	2410	2400
R		1120	1175	1160
S		2225	2480	2480
T		935	960	955
U		300	285	240
V		325	400	335

1 Bandeau de commande 2 Ouverture de la porte 700 (W4850H, W41100H), 535 (W4600H) 3 Raccordement d'arrivée de détergent, poudre (option) 4 Raccord eau froide 5 Raccord eau chaude 6 Troisième raccord eau (option) 7 Raccord de vapeur 8 Vidange 9 Branchement électrique 10 Air comprimé 11 Alimentation externe en liquides, 6 pièces 0 10, 1 pièce 0 16 et 1 pièce 0 20 12 Raccord eau, injecteur pour l'alimentation en lessive (option)

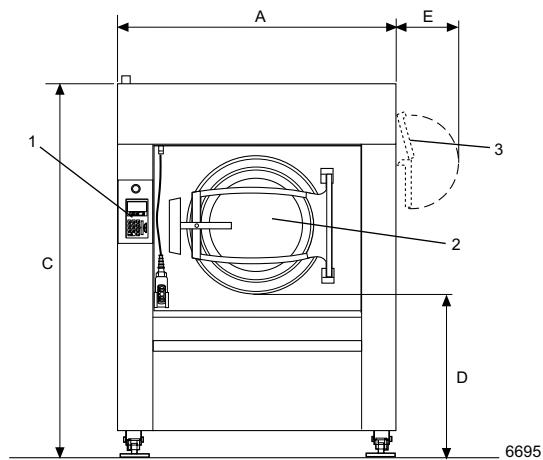

Avant

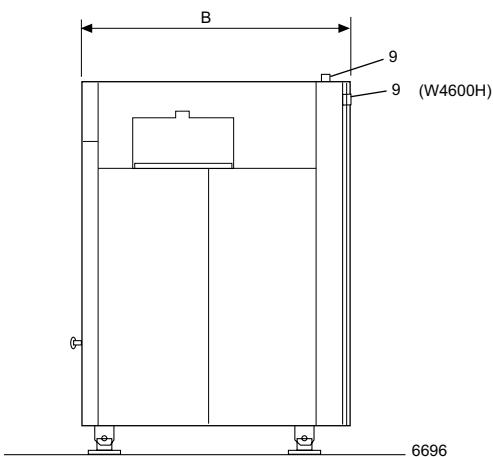

Côté droit

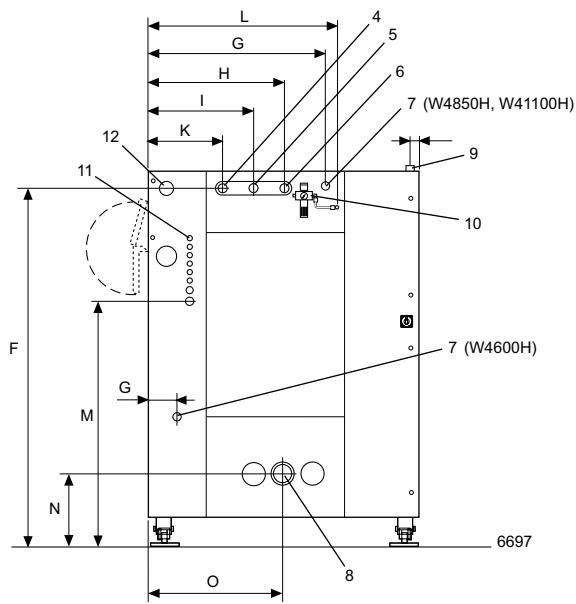

Arrière

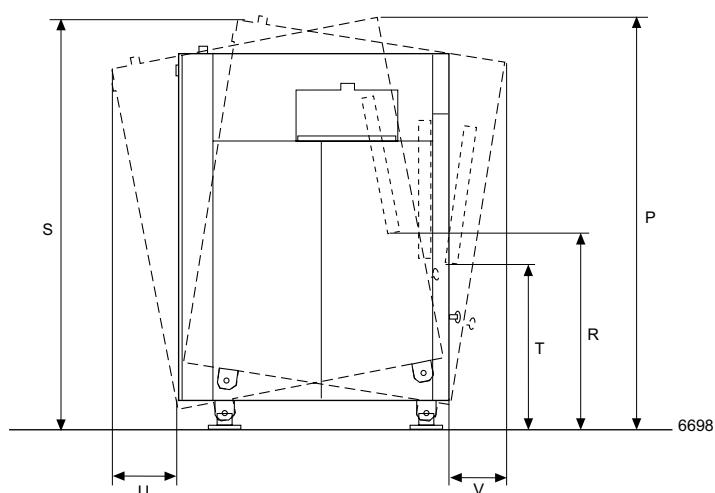

Mouvement pendant le basculement

Principales options

• Dispositif de basculement vers l'avant ou avant / arrière pour décharger facilement, avec un tambour qui se transforme en panier.
• Isolation sonore / thermique; les bruits sont inférieurs à 70 dB(A).
• Robinet prise de bain avec niveau - permet de prélever des échantillons de bain de lavage.
• Récupération d'eau/solvant - deux vannes de vidange permettant de recueillir l'eau de rinçage et de la réutiliser pour le lavage.
• Injecteur d'alimentation cinq compartments (5 x 2 litres), côté droit ou à l'avant. (uniquement W4850H, W41100H).
• Injecteur d'alimentation cinq compartments (5 x 1 litre), monté sur la partie avant (uniquement W4850H, W41100H), monté sur la partie avant ou latérale (uniquement W4600H).
• Lubrification des garnitures de roulements avec avertissement en cas de réservoir vide. Vannes d'eau grande taille (DN 50/2") (ne concerne pas W4600H)
• Connexion pour systèmes de nettoyage intelligents (DMIS).
• Troisième vanne d'eau - vanne d'admission d'eau à commande électrique pour l'eau dure, par exemple.
• Détail de connexion: modèle vapeur.
• Détail de connexion: modèle à 2 prises.
• Détail de connexion: modèle à 3 prises.
• Système de pesage intégré (IWS), indique le poids de la charge sur l'affichage du programme.
• Modèle combiné : vapeur et électricité - permet de choisir entre chauffage électrique ou chauffage à vapeur à l'aide d'un commutateur (uniquement W4600H).
• Entrée d'eau via pompe - entrée d'eau supplémentaire pour l'admission d'eau contrôlée par une pompe d'un système de récupération.

Accessoires

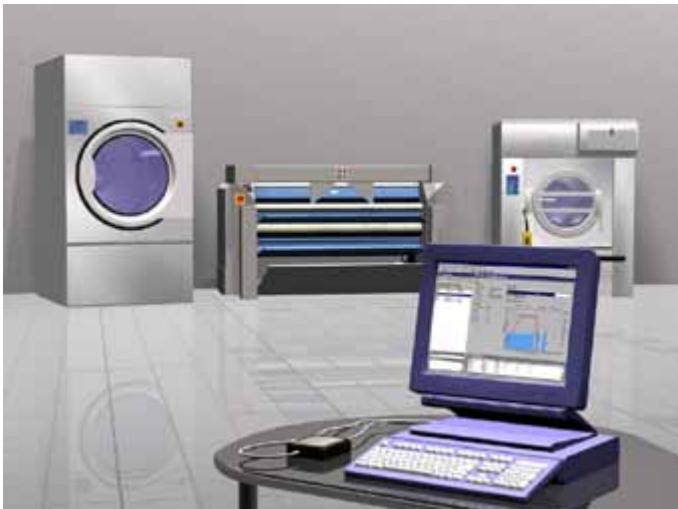

Kit de connexion au réseau CMIS (Certus Management Information Systems). CMIS fournit des statistiques essentielles, codes d'erreur, périodes de maintenance, imprime des tickets, etc.

CMIS peut être installé sur les laveuses-essoreuses équipées de Clarus Control, sur les séchoirs à tambour équipés de Selecta Control et sur les repasseuses équipées d'un système de commande électronique. Pour accéder aux données statistiques et les visualiser, il suffit d'un PC normal.
