W4105S - Lave-linge industriel ELECTROLUX LAUNDRY SYSTEMS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge industriel
Marque	ELECTROLUX LAUNDRY SYSTEMS
Modèle	W4105S
Capacité maximale	11 kg (25 lb)
Volume du tambour	105 litres
Diamètre du tambour	595 mm
Vitesse d'essorage	776 tr/min
Facteur G	200
Dimensions (L × P × H)	720 × 705 × 1200 mm
Poids net	145 kg
Poids brut (emballé)	167 kg
Alimentation électrique	230V 1AC 50 Hz (9,6 kW) ou 400V 3N AC 50 Hz (9,6 kW)
Consommation d'eau (programme Normal 60°C)	72 L (froide) + 20 L (chaude)
Consommation d'énergie (programme Normal 60°C)	0,15 kWh (moteur) + 0,5 kWh (chauffage)
Durée du programme Normal 60°C	47 minutes
Pression d'eau requise	200-600 kPa
Niveau sonore (pression acoustique)	64 dB(A)
Niveau sonore (puissance acoustique)	71 dB(A)
Type de commande	Compass Control® ou Clarus Control®
Pesée automatique	Oui (AWS avec Compass Control)
Distribution de lessive	4 compartiments pour poudre ou liquide
Options principales	Alimentation automatique de lessive liquide, panneau avant inox, panneau latéral inox (Clarus Control), pompe de vidange
Accessoires fournis	Cadre de base en acier, kits de flexibles (eau ou vapeur), collecteur de peluches

FOIRE AUX QUESTIONS - W4105S ELECTROLUX LAUNDRY SYSTEMS

Quelle est la capacité maximale de lavage du W4105S ?

La capacité maximale est de 11 kg (25 lb) pour un lavage optimal.

Comment sélectionner un programme de lavage ?

Utilisez le Compass Control® avec grand écran et un bouton rotatif, ou le Clarus Control® entièrement programmable. Deux boutons de démarrage rapide sont disponibles pour les programmes fréquents.

Quels types de détergents puis-je utiliser ?

La machine accepte les détergents en poudre ou liquide dans le bac à lessive à 4 compartiments. Une option d'alimentation automatique en détergent liquide est disponible.

Comment installer le lave-linge ?

Placez la machine sur un sol plat et résistant. Raccordez les arrivées d'eau (froide et chaude) avec une pression de 200-600 kPa, et l'évacuation via une vanne de vidange de 75 mm. L'alimentation électrique doit correspondre aux spécifications (230V ou 400V).

Quelle est la consommation d'eau et d'énergie pour un cycle normal ?

Pour le programme Normal 60°C, la consommation d'eau est de 72 L (froide) + 20 L (chaude), et l'énergie de 0,15 kWh (moteur) + 0,5 kWh (chauffage).

Comment entretenir le lave-linge ?

Nettoyez régulièrement le bac à lessive et le joint de porte. Vérifiez et nettoyez le collecteur de peluches si installé. Utilisez un programme de nettoyage du tambour si disponible.

Que faire en cas de dysfonctionnement ?

Consultez la notice pour les codes d'erreur. Vérifiez les arrivées d'eau, le drain et l'alimentation électrique. Si le problème persiste, contactez un technicien agréé Electrolux.

Quels sont les niveaux sonores de la machine ?

Le niveau de pression acoustique est de 64 dB(A) et le niveau de puissance acoustique de 71 dB(A) selon la norme IEC 60704-2-4.

Puis-je utiliser la vapeur pour le lavage ?

Oui, le W4105S est disponible en version vapeur. La consommation de vapeur est de 0,7 kg pour le programme Normal 60°C.

Quelle est la garantie sur ce lave-linge industriel ?

La garantie standard d'Electrolux Laundry Systems s'applique. Consultez les conditions générales de vente pour les détails. L'utilisation de pièces détachées d'origine est recommandée.

MODE D'EMPLOI W4105S ELECTROLUX LAUNDRY SYSTEMS

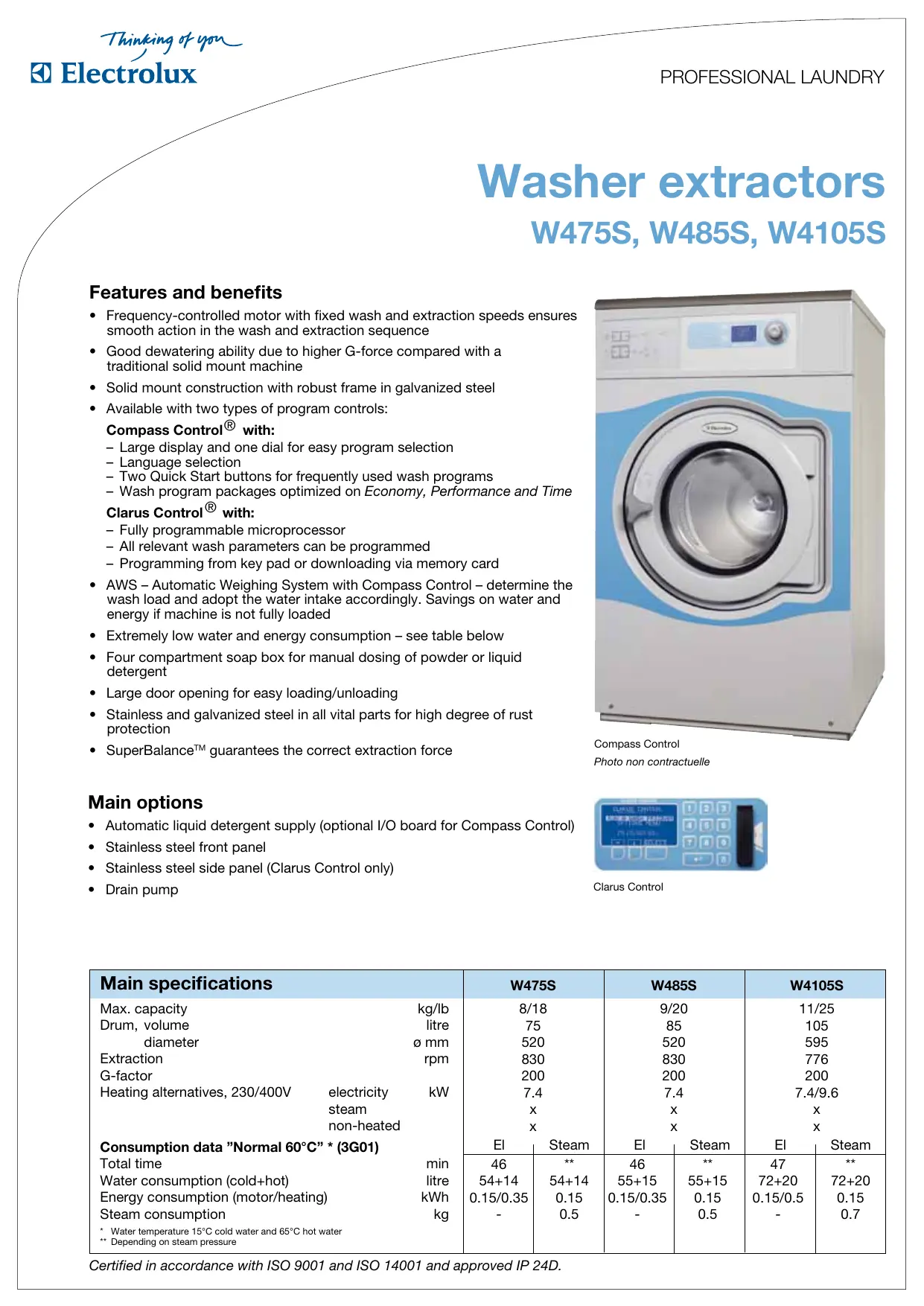

Washer extractors

W475S, W485S, W4105S

Features and benefits

• Frequency-controlled motor with fixed wash and extraction speeds ensures smooth action in the wash and extraction sequence
• Good dewatering ability due to higher G-force compared with a traditional solid mount machine
• Solid mount construction with robust frame in galvanized steel
• Available with two types of program controls:

Compass Control® with:

Large display and one dial for easy program selection
- Language selection
- Two Quick Start buttons for frequently used wash programs
- Wash program packages optimized on Economy, Performance and Time

Clarus Control® with:

• Fully programmable microprocessor
• All relevant wash parameters can be programmed

• Programming from key pad or downloading via memory card

• AWS - Automatic Weighing System with Compass Control - determine the wash load and adopt the water intake accordingly. Savings on water and energy if machine is not fully loaded

• Extremely low water and energy consumption – see table below
• Four compartment soap box for manual dosing of powder or liquid detergent
  Large door opening for easy loading/unloading
• Stainless and galvanized steel in all vital parts for high degree of rust protection
  SuperBalance™ guarantees the correct extraction force

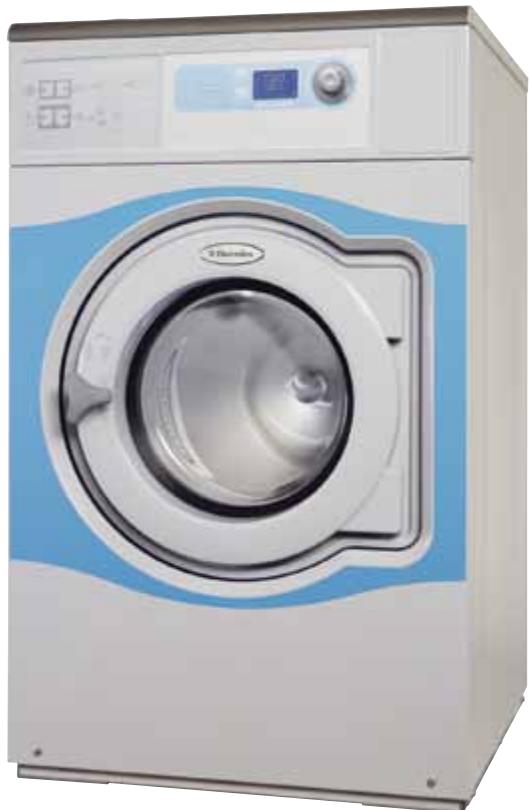

Compass Control
Photo non contractuelle

Main options

Automatic liquid detergent supply (optional I/O board for Compass Control)
- Stainless steel front panel
- Stainless steel side panel (Clarus Control only)
- Drain pump

Clarus Control

Main specifications			W475S		W485S		W4105S
Max. capacity		kg/lb	8/18		9/20		11/25
Drum, volume		litre	75		85		105
diameter		ø mm	520		520		595
Extraction		rpm	830		830		776
G-factor			200		200		200
Heating alternatives, 230/400V	electricity	kW	7.4		7.4		7.4/9.6
	steam		x		x		x
	non-heated		x		x		x
Consumption data "Normal 60°C" * (3G01)			EI	Steam	EI	Steam	EI	Steam
Total time		min	46	**	46	**	47	**
Water consumption (cold+hot)		litre	54+14	54+14	55+15	55+15	72+20	72+20
Energy consumption (motor/heating)		kWh	0.15/0.35	0.15	0.15/0.35	0.15	0.15/0.5	0.15
Steam consumption		kg	-	0.5	-	0.5	-	0.7
* Water temperature 15°C cold water and 65°C hot water
** Depending on steam pressure

Electrical connections*		W475S	W485S	W4105S
Heating	Voltage
El.	230V 1AC 50 Hz kW(A)	7.3(35)	7.3(35)	9.6(50)
	230V 3AC 50 Hz kW(A)	7.3(25)	7.3(20)	9.6(35)
	208-240V 3AC 60 Hz kW(A)	7.3(25)	7.3(25)	9.6(35)
	400-415V 3N AC 50 Hz kW(A)	7.3(16)	7.4(16)	9.6(16)
Steam	230V 1AC 60 Hz kW(A)	0.6(10)	0.6(10)	0.8(10)
or	208-240V 1AC 60 Hz kW(A)	0.6(10)	0.6(10)	0.8(10)
non-heated	230V 1AC 50 Hz kW(A)	0.6(10)	0.6(10)	0.8(10)
Water and steam connection
Water valves	DN	20	20	20
Water pressure	kPa	200-600	200-600	200-600
Capacity at 300 kPa	l/min	20	20	20
Drain valve	ømm	75	75	75
Draining capacity	l/min	170	170	170
Steam valve	DN	15	15	15
Steam pressure	kPa	300-600	300-600	300-600
Liquid detergent supplies		5	5	5
Floor requirements
Frequency of the dynamic force	Hz	11.6	11.6	10.8
Max floor load at extraction	kN	1.1 ± 2.5	1.7 ± 3.3	2.1 ± 4.0
Sound levels
Sound pressure level**	dB(A)	59	59	64
Sound power level (IEC 60704-2-4)	dB(A)	66	66	71
Heat emission
% of installed power, max		5	5	5
Shipping data
	net, kg	129	135	145
	crated, kg	150	156	167
Shipping volume	m³	0.74	0.74	0.9
Accessories
Steel base frame		x	x	x
Hose kits for water or steam		x	x	x
Fluff collector		x	x	x
Dimensions in mm
A Width		660	660	720
B Depth		690	730	705
C Height		1115	1115	1200
D		355	355	365
E		725	765	740
F		825	825	910
G		45	45	45
H		1030	1030	1115
I		215	215	215
K		1010	1010	1095
L		130	130	130
M		330	830	910
N		385	385	420
O		100	100	100
P		210	210	235
1 Electrical connection		6 Liquid supply connections
2 Cold water		7 Control panel
3 Hot water		8 Soap box
4 Steam connection		9 Connections for water re-use
5 Drain		10 Door openingø310 (W475S, W485S),ø365 (W4105S)

Front and side panels in light grey with "Blue Wave" on front panel (RAL 260 70 05, 250 60 30)
Other voltages available, see installation manual
* Approx. value at operators position in a mid-size laundry room

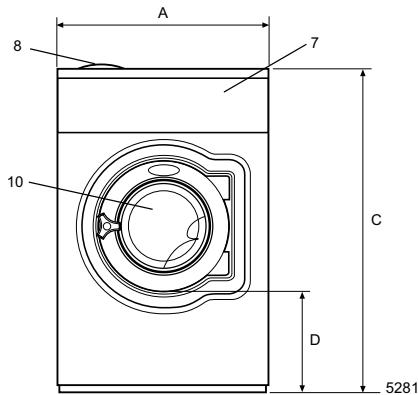

Front

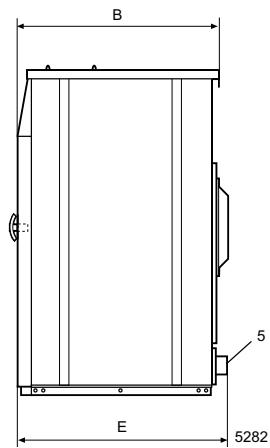

Right side

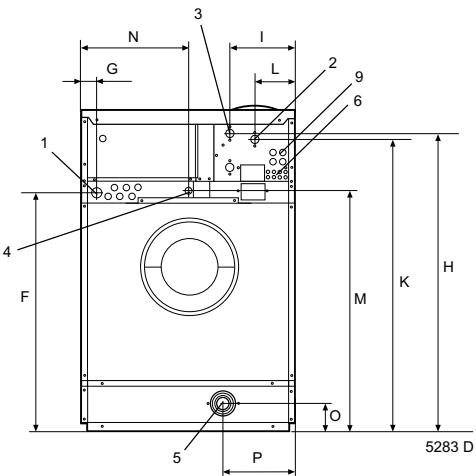

Rear side
