| Type de produit | Lave-linge industriel |
| Marque | Electrolux Laundry Systems |
| Modèle | W4105N |
| Capacité maximale de lavage | 11 kg (25 lb) |
| Volume du tambour | 105 litres |
| Diamètre du tambour | 595 mm |
| Vitesse d'essorage | 548 tr/min (facteur G 100) |
| Dimensions (L x P x H) | 720 x 705 x 1200 mm |
| Poids net | 145 kg |
| Poids avec emballage | 167 kg |
| Alimentation électrique | 230 V / 400 V, 50/60 Hz, puissance chauffage jusqu'à 9,5 kW |
| Consommation d'eau (programme normal 60°C) | 72 L eau froide + 20 L eau chaude |
| Consommation d'énergie (électrique) | 0,15 kWh (moteur) + 0,5 kWh (chauffage) |
| Programmateur | Compass control® avec écran et clavier, choix de la langue, programmes économie/performance/temps |
| Bac à lessive | 4 compartiments (lessive en poudre ou liquide) |
| Matériaux | Acier inoxydable et galvanisé, protection antirouille |
| Système d'équilibrage | SuperBalance™ |
| Options disponibles | Alimentation automatique lessive liquide, panneaux avant/latéraux inox, raccordement compteur de jetons |
| Niveau sonore (pression/puissance) | 63 dB(A) / 69 dB(A) |
| Entretien et nettoyage | Nettoyer régulièrement le bac à lessive et le filtre de vidange ; vérifier les joints de porte |
| Sécurité | Verrouillage de porte pendant le cycle ; ne pas ouvrir en fonctionnement ; respecter les consignes électriques |
| Pièces détachées et réparabilité | Pièces disponibles via SAV Electrolux (courroies, résistances, vannes, etc.) |
| Informations générales | Notice téléchargeable gratuitement au format PDF sur notice-facile.com |
FOIRE AUX QUESTIONS - W4105N ELECTROLUX LAUNDRY SYSTEMS
Quelle est la capacité de lavage du W4105N ?
Le lave-linge industriel Electrolux W4105N a une capacité maximale de 11 kg (25 lb) par cycle, adapté aux petites et moyennes charges.
Quelles sont les dimensions de la machine ?
Les dimensions sont : largeur 720 mm, profondeur 705 mm, hauteur 1200 mm. Le diamètre de l'ouverture de la porte est de 365 mm.
Quel type d'alimentation électrique est nécessaire ?
L'appareil nécessite une alimentation 230 V ou 400 V, 50/60 Hz, avec une puissance de chauffage jusqu'à 9,5 kW. Plusieurs configurations sont possibles : 230V 1AC 50 Hz (35A) ou 400V 3N AC 50 Hz (16A).
Comment utiliser le programmateur Compass control ?
Le programmateur dispose d'un grand écran et d'un clavier pour sélectionner facilement les programmes. Vous pouvez choisir la langue, accéder aux programmes favoris via deux boutons de démarrage rapide, et opter pour des cycles optimisés en Économie, Performance ou Temps.
Peut-on utiliser de la lessive liquide ?
Oui, le bac à lessive comporte 4 compartiments pour dosage manuel de lessive en poudre ou liquide. Une option d'alimentation automatique en lessive liquide est disponible sur demande.
Quelle est la consommation d'eau et d'énergie du W4105N ?
Pour le programme normal à 60°C, la consommation d'eau est de 72 L d'eau froide + 20 L d'eau chaude. La consommation d'énergie est de 0,15 kWh pour le moteur et 0,5 kWh pour le chauffage (version électrique).
Comment nettoyer la machine ?
Il est conseillé de nettoyer régulièrement le bac à lessive et le filtre de vidange. Vérifiez l'état des joints de porte et utilisez des produits d'entretien adaptés. Un entretien préventif prolonge la durée de vie.
Quels sont les programmes disponibles ?
Les programmes sont optimisés selon trois critères : Économie (faible consommation), Performance (efficacité maximale) et Temps (cycle rapide). Le Compass control permet également de personnaliser les cycles.
Comment installer la machine ?
L'installation nécessite un raccordement électrique adapté (230/400V), une arrivée d'eau froide et chaude (pression 200-600 kPa), et une évacuation (diamètre 75 mm, débit 170 L/min). Des kits de flexibles sont disponibles en option. Il est recommandé de faire appel à un professionnel.
Où trouver des pièces de rechange ?
Les pièces détachées (courroies, résistances, vannes, etc.) sont disponibles auprès du service après-vente Electrolux. Consultez le manuel d'installation pour les références et contactez un revendeur agréé.
Questions des utilisateurs sur W4105N ELECTROLUX LAUNDRY SYSTEMS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Lave-linge industriel au format PDF gratuitement ! Retrouvez votre notice W4105N - ELECTROLUX LAUNDRY SYSTEMS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil W4105N de la marque ELECTROLUX LAUNDRY SYSTEMS.

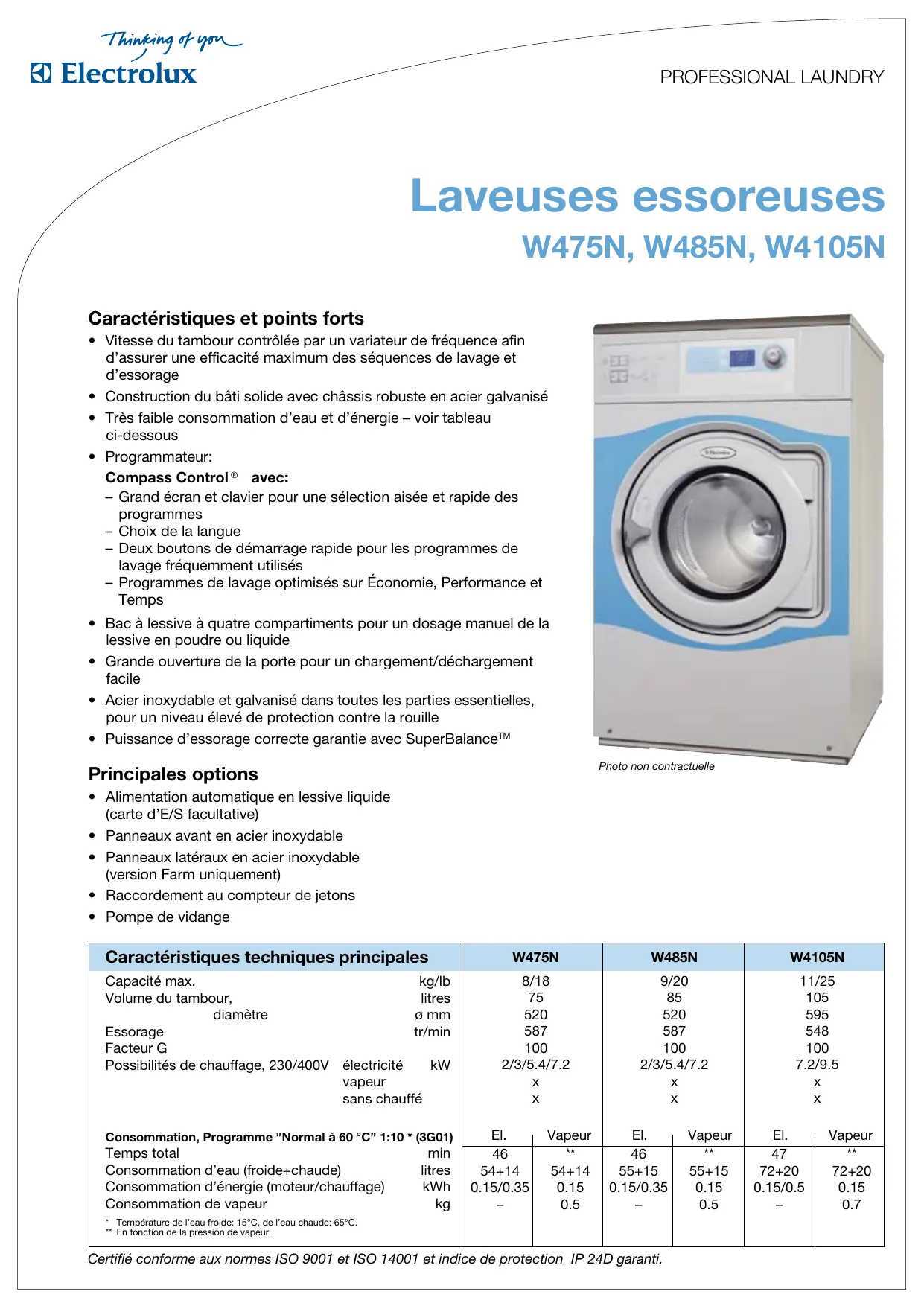

MODE D'EMPLOI W4105N ELECTROLUX LAUNDRY SYSTEMS
Caractéristiques et points forts
- Vitesse du tambour contrôle par un variateur de fréquence afin d'assurer une efficacité maximum des séquences de lavage et d'essorage
- Construction du bâti solide avec châssis robuste en acier galvanisé
- Très faible consommation d'eau et d'énergie - voir tableau ci-dessous Programmateur:
Compass control® avec:
Grand écran et clavier pour une sélection aisée et rapide des programmes - Choix de la langue - Deux boutons de démarcation rapide pour les programmes de lavage lequement utilisés - Programmes de lavage optimisés sur Économie, Performance et Temps
- Bac à lessive à quatre compartiments pour un dosage manuel de la lessive en poudre ou liquide
- Grande ouverture de la porte pour un chargement/déchargement facile
- Acier inoxydable et galvanisé dans toutes les parties essentielles, pour un niveau élevé de protection contre la rouille
- Puissance d'essorage correcte garantie avec SuperBalance™

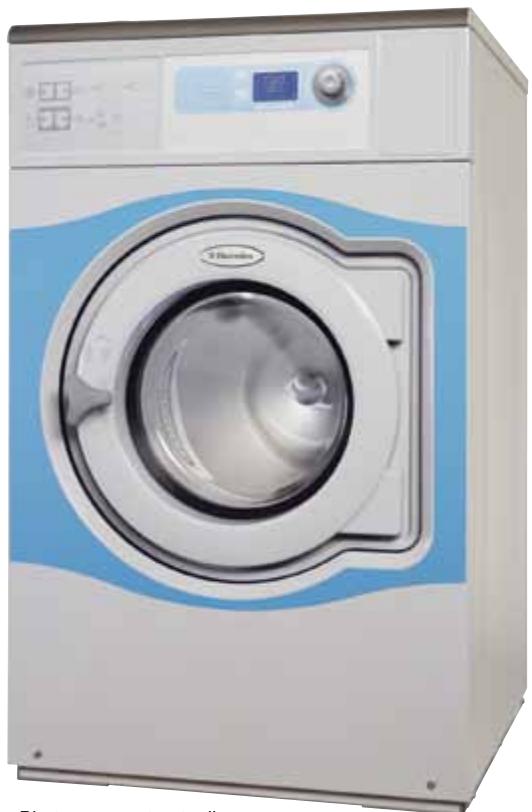

Photo non contractuelle
Principales options
- Alimentation automatique en lessive liquide (carte d'E/S facultative)
- Panneaux avant en acier inoxydable
- Panneaux latéraux en acier inoxydable (version Farm uniquement) Raccordement au compteur de jetsons
- Pompe de vidange
| Caractéristiques techniques principales | W475N | W485N | W4105N | ||||
| Capacité max. | kg/lb | 8/18 | 9/20 | 11/25 | |||
| Volume du tambour, | litres | 75 | 85 | 105 | |||
| diamètre | ø mm | 520 | 520 | 595 | |||
| Essorage | tr/min | 587 | 587 | 548 | |||
| Facteur G | 100 | 100 | 100 | ||||
| Possibilités de chauffage, 230/400V | électricité kW | 2/3/5.4/7.2 | 2/3/5.4/7.2 | 7.2/9.5 | |||
| vapeur | x | x | x | ||||
| sans chauffé | x | x | x | ||||
| Consommation, Programme "Normal à 60 °C" 1:10 * (3G01) | El. | Vapeur | El. | Vapeur | El. | Vapeur | |
| Temps total | min | 46 | ** | 46 | ** | 47 | ** |
| Consommation d'eau (froide+chaude) | litres | 54+14 | 54+14 | 55+15 | 55+15 | 72+20 | 72+20 |
| Consommation d'énergie (moteur/chauffage) | kWh | 0.15/0.35 | 0.15 | 0.15/0.35 | 0.15 | 0.15/0.5 | 0.15 |
| Consommation de vapeur | kg | - | 0.5 | - | 0.5 | - | 0.7 |
| * Température de l'eau froide: 15°C, de l'eau chaude: 65°C. ** En fonction de la pression de vapeur. | |||||||
| Branchement électric * | W475N | W485N | W4105N | |
| Chauffage | Tension | |||
| El. | 230V 1AC 50 Hz kW(A) | 7.5(35) | 7.5(35) | 9.5(35) |
| 230V 3AC 50 Hz kW(A) | 7.2(25) | 7.5(25) | 9.5(35) | |
| 240V 3AC 60 Hz kW(A) | 7.2(25) | 7.2(25) | 9.5(35) | |
| 400V 3N AC 50 Hz kW(A) | 7.2(16) | 7.2(16) | 9.5(16) | |
| 440V 3AC 60 Hz kW(A) | 7.9(16) | 7.9(16) | 10.5(16) | |
| Vapeur ouSans chauffage | 240V 1AC 60 Hz kW(A) | 1.1(10) | 1.1(10) | 1.1(10) |
| 230V 1AC 50 Hz kW(A) | 1.1(10) | 1.1(10) | 1.1(10) | |
| 230V 3AC 50 Hz kW(A) | 1.1(10) | 1.3(10) | 1.6(10) | |
| 240V 3AC 60 Hz kW(A) | 1.1(10) | 1.3(10) | 1.6(10) | |
| Raccordement d'eau et de vapeur | ||||
| Vannes d'admission d'eau | DN | 20 | 20 | 20 |
| Pression d'eau | kPa | 200-600 | 200-600 | 200-600 |
| Capacité à 300 kPa | l/min | 20 | 20 | 20 |
| Vanne de vidange | ømm | 75 | 75 | 75 |
| Débit de la vidange | l/min | 170 | 170 | 170 |
| Vanne de vapeur | DN | 15 | 15 | 15 |
| Pression de la vapeur | kPa | 300-600 | 300-600 | 300-600 |
| Bacs à lessives liquides | 5 | 5 | 5 | |
| Efforts au sol | ||||
| Fréquence des efforts dynamiques Hz | 9.3 | 9.3 | 8.7 | |
| Charge maximale au sol lors de l'essoragekN | 1.6 ± 2.8 | 1.7 ± 3.1 | 2.1 ± 3.6 | |
| Niveau sonores | ||||
| Niveau de pression sonore** | dB(A) | 63 | 63 | 63 |
| Niv. de puissance sonore (IEC 60704-2-4) | dB(A) | 69 | 69 | 69 |
| Déperdition calorifique | ||||
| % de la puissance installée, max | 5 | 5 | 5 | |
| Emballage | ||||
| net, kg | 129 | 135 | 145 | |
| avec caisse, kg | 150 | 156 | 167 | |
| Volume emballé | m³ | 0.74 | 0.74 | 0.9 |
| Accessoires | ||||
| Semelle en acier | x | x | x | |
| Kits de flexibles pour l'eau ou la vapeur | x | x | x | |
| Collecteur de résidus textiles | x | x | x | |
| Dimensions en mm | ||||
| A Largeur | 660 | 660 | 720 | |
| B Profondeur | 690 | 730 | 705 | |
| C Hauteur | 1115 | 1115 | 1200 | |
| D Volume emballé | 355 | 355 | 365 | |
| E F G | 725 | 765 | 745 | |
| H I K | 825 | 825 | 910 | |
| I L | 45 | 45 | 45 | |
| M M | 1030 | 1030 | 1115 | |
| N N | 215 | 215 | 215 | |
| O O | 1010 | 1010 | 1095 | |
| P P | 130 | 130 | 130 | |
| 1 Branchement électricité | 6 Raccords d'alimentation en dessive liquide | |||
| 2 Eau froide | 7 Bandeau de commande | |||
| 3 Eau chaude | 8 Bac à produits | |||
| 4 Raccord de vapeur | 9 Connexions pour le recyclage de l'eau | |||
| 5 Vidange | 10 Ouverture de la porte Ø310 (W475N, W485N), Ø365 (W4105N) | |||
Panneaux frontal et latéraux gris clair portant la mention «Blue Wave» sur le panneau avant (RAL 260 70 05, 250 60 30) Autres tensions disponibles, voir manuel d'installation * Valeur approx. sur la position des opérateurs dans une laverie de taille moyenne

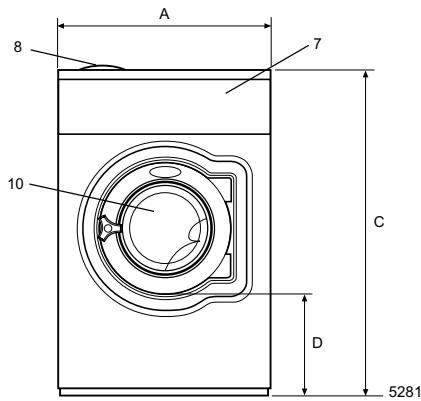

Avant

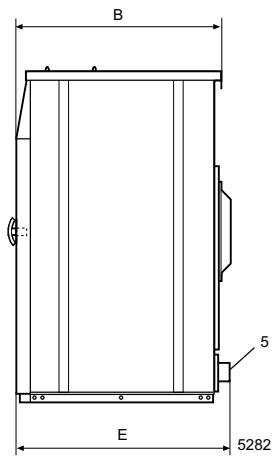

Côté droit

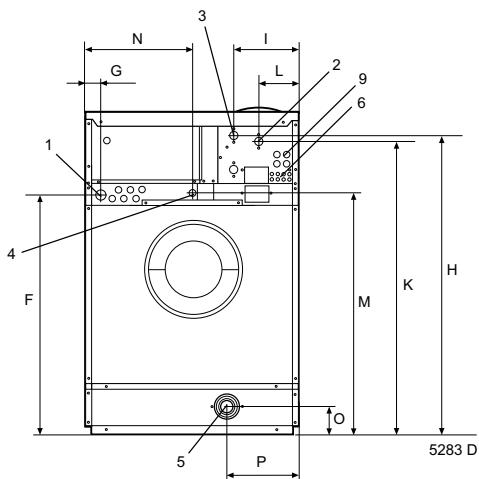

Arrière
