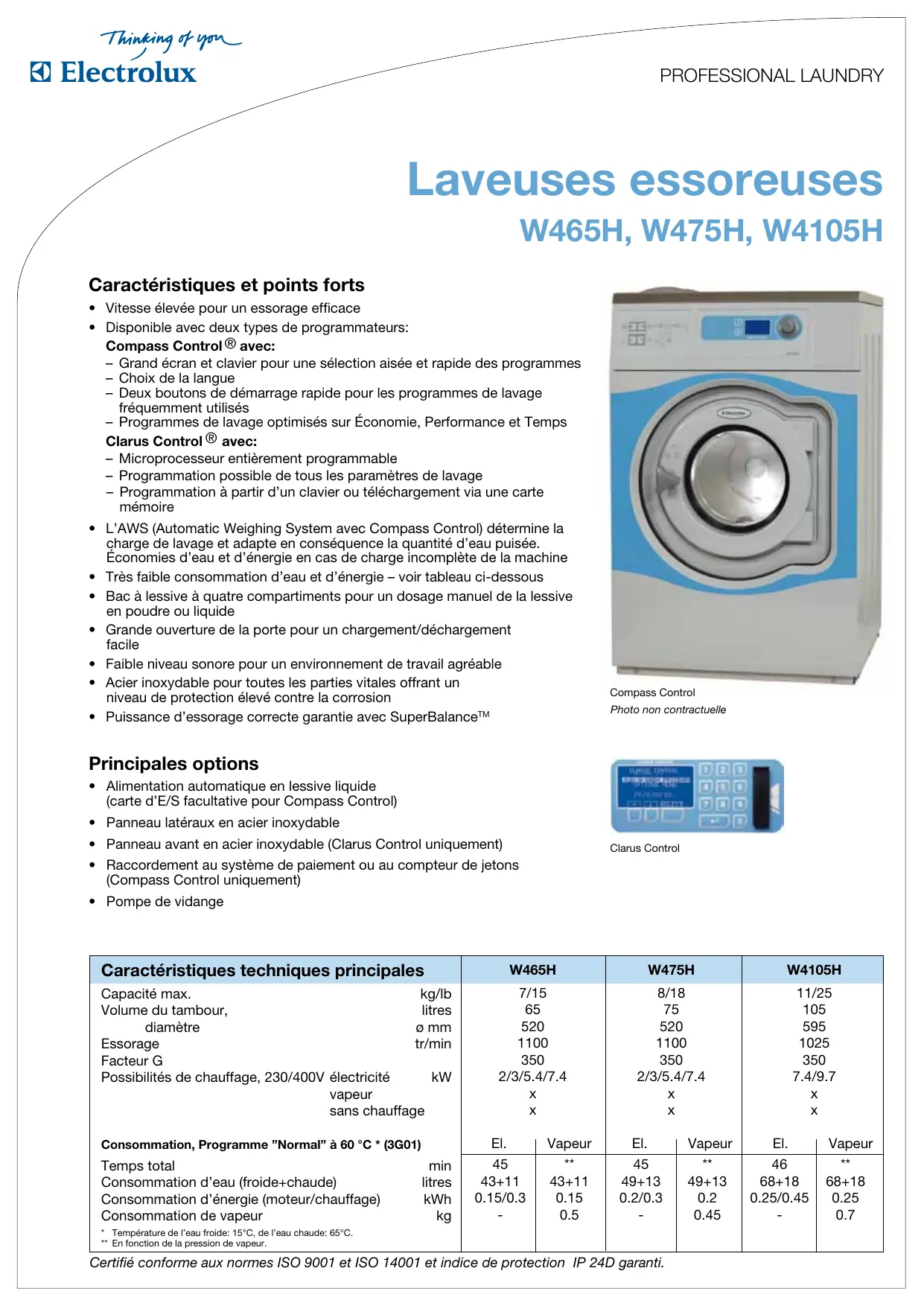

\section*{Caracteristiques et points forts}

Vitesse elevée pour un essorage efficace
- Disponible avec deux types de programmeurs:

Compass Control® avec:

Grand écran et clavier pour une sélection aisée et rapide des programmes
- Choix de la langue
- Deux boutons de démarrage rapide pour les programmes de lavage fréquement utilisés
- Programmes de lavage optimisés sur Économie, Performance et Temps

Clarus Control® avec:

• Microprocesseur entièrement programmable
• Programmation possible de tous les paramètres de lavage

• Programmation à partir d'un clavier ou téléchargement via une carte mémoire

• L'AWS (Automatic Weighing System avec Compass Control) détermine la charge de lavage et adapte en conséquence la quantité d'eau puisée. Économies d'eau et d'énergie en cas de charge incomplète de la machine
  Très faible consommation d'eau et d'énergie - voir tableau ci-dessous

• Bac à lessive à quatre compartments pour un dosage manuel de la lessive en poudre ou liquide
• Grande ouverture de la porte pour un chargement/déchéancement facile
• Faible niveau sonore pour un environnement de travail agreable
• Acier inoxydable pour toutes les parties vitales offrant un niveau de protection élevé contre la corrosion
• Puissance d'essorage correcte garantie avec SuperBalance™

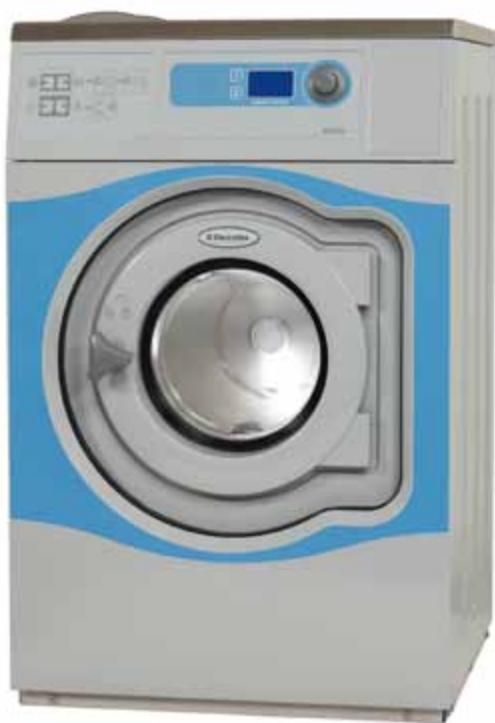

Compass Control
Photo non contractuelle

Principales options

• Alimentation automatique en lessive liquide (carte d'E/S facultative pour Compass Control)
• Panneau latéraux en acier inoxydable
• Panneau avant en acier inoxydable (Clarus Control uniquement)
• Raccordement au système de paiement ou au compteur de jetsons (Compass Control uniquement)
• Pompe de vidange

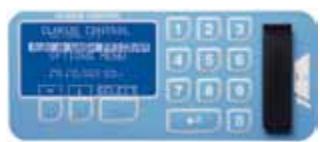

Clarus Control

Caracteristique techniques principales		W465H		W475H		W4105H
Capacité max.	kg/lb	7/15		8/18		11/25
Volume du tambour, diamètre	litres	65		75		105
	ø mm	520		520		595
Essorage	tr/min	1100		1100		1025
Facteur G		350		350		350
Possibilités de chauffage, 230/400V électricité kW		2/3/5.4/7.4		2/3/5.4/7.4		7.4/9.7
vapeur sans chauffage		X		X		X
		X		X		X
Consommation, Programme "Normal" à 60 °C * (3G01)		El.	Vapeur	El.	Vapeur	El.	Vapeur
Temps total min		45	**	45	**	46	**
Consommation d'eau (froide+chaude) litres		43+11	43+11	49+13	49+13	68+18	68+18
Consommation d'énergie (moteur/chauffage) kWh		0.15/0.3	0.15	0.2/0.3	0.2	0.25/0.45	0.25
Consommation de vapeur kg		-	0.5	-	0.45	-	0.7
* Température de l'eau froide: 15°C, de l'eau chaude: 65°C. ** En fonction de la pression de vapeur.

Branchement électrique *		W465H	W475H	W4105H
Chauffage	Tension
El.	230V 1AC 50 Hz kW(A)	7.3(35)	7.4(35)	9.7(50)
	230V 3AC 50 Hz kW(A)	7.3(20)	7.4(25)	9.7(35)
	240V 3AC 60 Hz kW(A)	7.3(20)	7.4(25)	9.7(35)
	400V 3N AC 50 Hz kW(A)	7.4(16)	7.4(16)	9.7(16)
Vapeur	230V 1AC 60 Hz kW(A)	1.0(10)	1.1(10)	1.3(10)
ou	240V 1AC 60 Hz kW(A)	1.0(10)	1.1(10)	1.3(10)
Sans chauffage	230V 1AC 50 Hz kW(A)	1.0(10)	1.1(10)	1.3(10)
Raccordement d'eau et de vapeur
Vannes d'admission d'eau	DN	20	20	20
Pression d'eau	kPa	200-600	200-600	200-600
Capacité à 300 kPa	l/min	20	20	20
Vanne de vidange	ømm	50/75	50/75	50/75
Capacité de vidange	l/min	170	170	170
Vanne de vapeur	DN	15	15	15
Pression de la vapeur	kPa	300-600	300-600	300-600
Bacs à lessives liquides		5	5	5
Efforts au sol
Fréquence des efforts dynamiques Hz		18.3	18.3	17.1
Charge maximale au sol lors de l'essorage kN		1.8 ± 0.5	1.9 ± 0.5	2.5 ± 0.5
Niveau sonores
Niveau de pression sonore** dB(A)		64	65	69
Niv. de puissance sonore (IEC 60704-2-4) dB(A)		73	72	77
Déperdition calorifique
% de la puissance installée, max		5	5	5
Emballage
Poids	kg net	154	159	201
kg emballé pour le marché interieur		167	179	225
Volume emballé m³		0.75	0.75	0.99
Accessoires
Socle en acier		x	x	x
Kits de flexibles pour l'eau ou la vapeur		x	x	x
Collecteur de résidus textiles		x	x	x

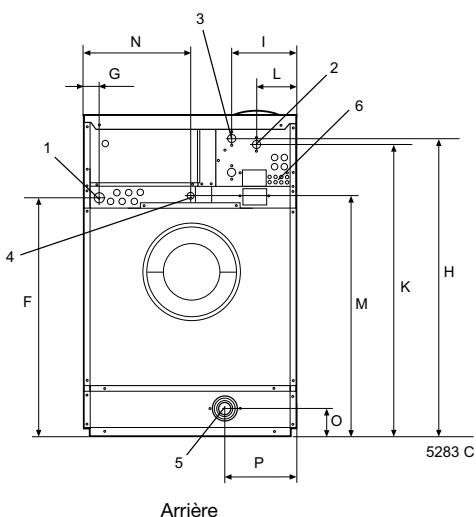

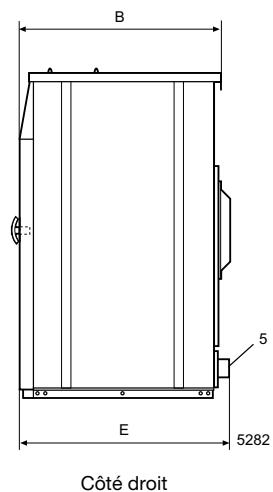

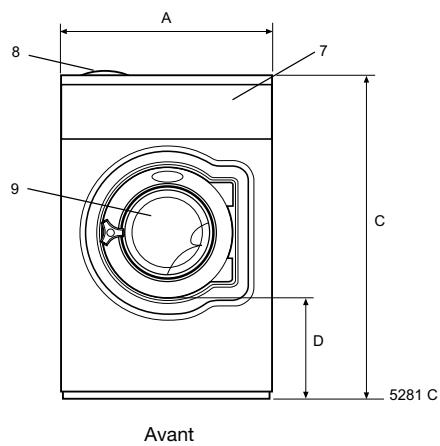

Dimensions en mm
A Largeur		720	720	830
B Profondeur		690	690	705
C Hauteur		1115	1115	1200
D	355	355	365
E	720	720	740
F	825	825	910
G	45	45	45
H	1030	1030	1115
I	220	220	220
K	1010	1010	1100
L	135	135	135
M	830	830	910
N	360	360	415
O	100	100	100
P	240	240	295
1 Branchement électrique		6 Raccords d'alimentation en dessive liquide
2 Eau froide		7 Bandeau de commande
3 Eau chaude		8 Bac à produits
4 Raccord de vapeur		9 Ouverture de la porte ø310 (W465, 475), ø365 (W4105)
5 Vidange

Panneaux frontal et lateraux gris clair portant la mention «Blue Wave» sur le panneau avant (RAL 260 70 05, 250 60 30)
Autres tensions disponibles, voir manuel d'installation
* Valeur approx. sur la position des opérateurs dans une laverie de taille moyenne
