T4650 - Lave-linge industriel ELECTROLUX LAUNDRY SYSTEMS - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Sèche-linge rotatif
Capacité de chargement	Grande capacité (environ 30-36 kg)
Volume du tambour	Environ 500-650 litres
Diamètre du tambour	Environ 900 mm
Matériau du tambour	Acier inoxydable
Type de chauffage	Électrique, gaz, vapeur (plusieurs options)
Puissance de chauffage	Variable selon type (jusqu'à environ 40 kW)
Contrôle de température	Microprocesseur avec plusieurs programmes
Programmes de séchage	Standard, supplémentaire, sur mesure
Fonction anti-froissement	Oui
Écran de contrôle	Écran à contraste élevé
Options de paiement	Systèmes de paiement à pièces et carte à puce
Fonctions de sécurité	Codes d'erreur, bouton d'arrêt d'urgence
Alimentation	Électrique avec déconnecteur
Type de moteur	Moteur à variateur de fréquence
Dimensions approximatives	Non précisé
Poids	Environ 230 kg

FOIRE AUX QUESTIONS - T4650 ELECTROLUX LAUNDRY SYSTEMS

Comment résoudre le problème d'eau qui ne s'écoule pas correctement dans la machine ?

Vérifiez que le tuyau de drainage n'est pas bouché ou plié. Assurez-vous également que le filtre de la pompe de drainage est propre.

Que faire si la machine ne démarre pas ?

Vérifiez que la machine est correctement branchée et que le disjoncteur n'a pas sauté. Assurez-vous que la porte est bien fermée.

Pourquoi ma machine fait-elle un bruit anormal pendant le cycle ?

Un bruit anormal peut être causé par des objets coincés dans le tambour ou par des pièces usées. Vérifiez le tambour et contactez un technicien si nécessaire.

Comment nettoyer le filtre de la machine ?

Le filtre se trouve généralement à l'avant ou à l'arrière de la machine. Ouvrez le couvercle, retirez le filtre, rincez-le à l'eau claire et remettez-le en place.

Pourquoi les vêtements sortent-ils encore mouillés après le cycle d'essorage ?

Cela peut être dû à une surcharge de la machine ou à un déséquilibre de la charge. Essayez de réduire la quantité de vêtements dans la machine.

Comment ajuster les réglages de température de lavage ?

Utilisez le panneau de contrôle pour sélectionner le cycle de lavage désiré, puis ajustez la température selon les options disponibles.

Que faire si la machine affiche un code d'erreur ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. La plupart des codes indiquent un problème spécifique qui peut nécessiter une action.

Comment éviter les odeurs désagréables dans la machine ?

Pour prévenir les odeurs, laissez la porte de la machine ouverte après chaque utilisation pour permettre à l'humidité de s'évaporer et nettoyez régulièrement le tambour.

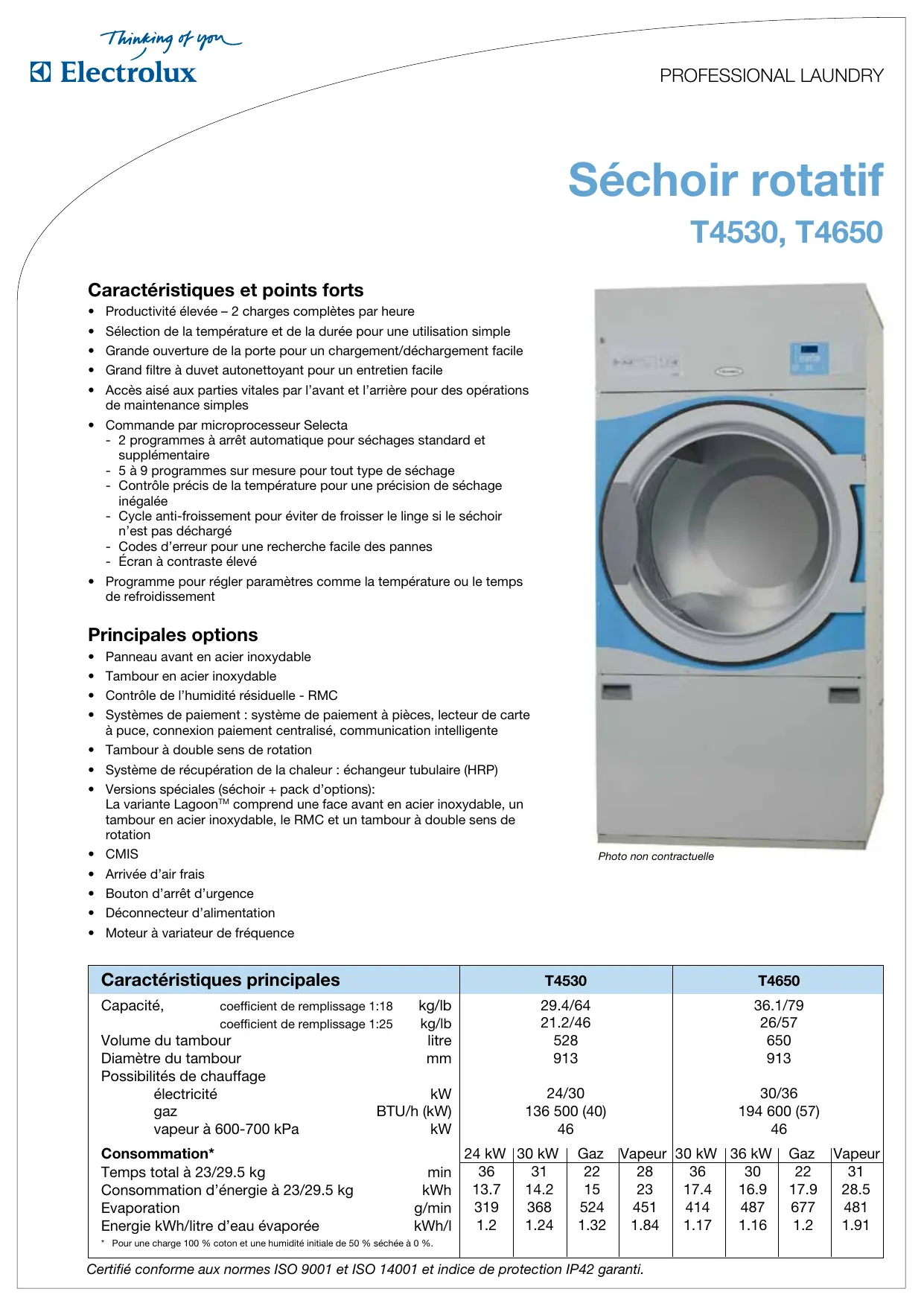

MODE D'EMPLOI T4650 ELECTROLUX LAUNDRY SYSTEMS

et points forts

Productivite elevée - 2 charges complètes par heures
- Sélection de la température et de la durée pour une'utilisation simple
- Grande ouverture de la porte pour un chargement/déchéancement facile
Grand filtré à duvet autonettoyant pour un entretien facile
- Accès ainsi aux parties vitales par l'avant et l'arrête pour des opérations de maintenance simples
Commande par microprocesseur Selecta

• 2 programmes à arrêt automatique pour séchages standard et supplémentaire
• 5 à 9 programmes sur mesure pour tout type de séchage
• Contrôle précis de la température pour une précision de séchage inégalée
• Cycle anti-froissement pour éviter de froisser le linge si le séchoir n'est pas déchargé
• Codes d'erreur pour une recherche facile des pannes

• Écran à contraste élevé

• Programme pour régler paramètres comme la température ou le temps de refroidissement

Principales options

• Panneau avant en acier inoxydable
  Tambour en acier inoxydable
• Contrôle de l'humidité résiduelle - RMC
• Systèmes de paiement : système de paiement à pieces, lecteur de carte à puce, connexion paiement centralisé, communication intelligente
  Tambour à double sens de rotation
• Système de récapération de la chaleur: échangeur tubulaire (HRP)
• Versions spéciales (séchoir + pack d'options): La variante Lagoon™ comprend une face avant en acier inoxydable, un tambour en acier inoxydable, le RMC et un tambour à double sens de rotation
• CMIS
• Arrivée d'air frais
• Bouton d'arrêt d'urgence
• Déconnecteur d'alimentation
• Moteur à variateur de fréquence

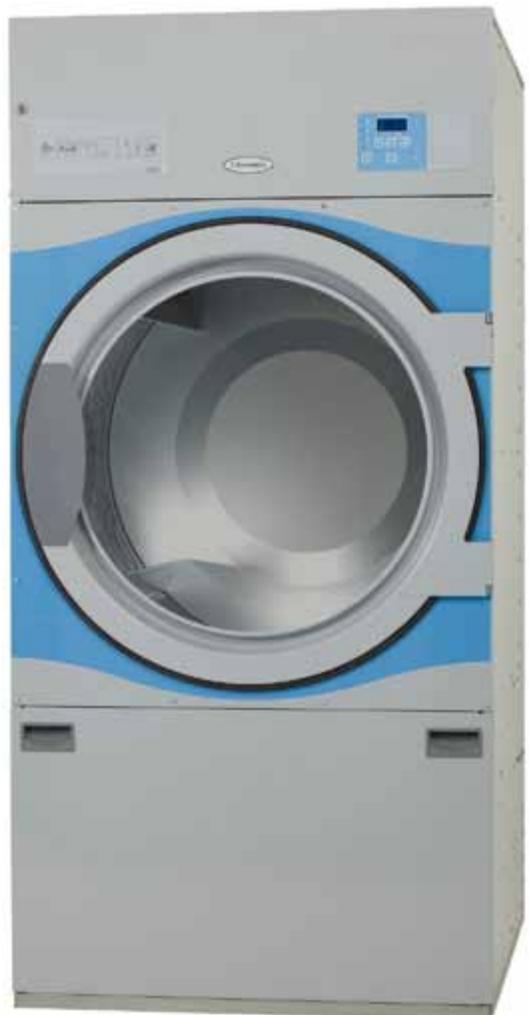

Photo non contractuelle

Caractéristiques principales			T4530				T4650
Capacité, coefficient de remplissage 1:18	kg/lb		29.4/64				36.1/79
volume du tambour	litre		21.2/46				26/57
Diamètre du tambour	mm		528				650
Possibilités de chauffageélectricité	kW		913				913
gaz	BTU/h (kW)		24/30				30/36
vapeur à 600-700 kPa	kW		136 500 (40)				194 600 (57)
Consommation*			46				46
		24 kW	30 kW	Gaz	Vapeur	30 kW	36 kW	Gaz	Vapeur
Temps total à 23/29.5 kg	min	36	31	22	28	36	30	22	31
Consommation d'énergie à 23/29.5 kg	kWh	13.7	14.2	15	23	17.4	16.9	17.9	28.5
Evaporation	g/min	319	368	524	451	414	487	677	481
Energie kWh/litre d'eau evaporée	kWh/l	1.2	1.24	1.32	1.84	1.17	1.16	1.2	1.91
* Pour une charge 100 % coton et une humidité initiale de 50 % séchée à 0 %.

Branchement électrique			T4530	T4650
Chauffage Tension
El.	200-240V 3AC 50/60 Hz	kW(A)	26 (80)	32 (100)
		kW(A)	32 (100)	-
	400-440V 3NAC 50/60 Hz	kW(A)	26 (50)	32 (50)
		kW(A)	32 (50)	38 (63)
Gaz ou Vapeur	200-240V 3AC 50/60 Hz	Moteur kW(A)	1.5 (10)	2 (15)
	400-440V 3NAC 50/60 Hz	Moteur kW(A)	1.5 (10)	2 (10)
	230V 1AC 50 Hz	Moteur kW(A)	1.5 (10)	-
	208-240V 1AC 60 Hz	Moteur kW(A)	1 (15)	2 (15)
	120V 1AC 60 Hz	Moteur kW(A)	1 (15)	2 (20)
Raccordement de vapeur, de gaz et d'air
Vapeur		ISO 7/1-R	3/4"	3/4"
Pression de la vapeur		kPa	100-1000	100-1000
Consommation de vapeur		kg/h	80-86	80-86
Condensat		ISO 7/1-R	3/4"	3/4"
Gaz	NG/PG	ISO 7/1-R	1/2"	3/4"
	TG		1"	-
Pression du gaz	Gaz naturel	Pa	2000	2000
		mbar	20	20
	Propane	Pa	2800-5000	2800-5000
		mbar	28-50	28-50
Sortie d'air		mm	Ø 200	Ø 200
Air évacué,	él.	m3/h	1060	1500
	vapeur		1380	1500
	gaz		1160	1500
Chute de pression (él./vapeur/gaz)		max. Pa	200/200/60	340
Niveau sonores
Niveau sonore aérien		dB(A)	<70	<70
Déperdition calorifique
% de la puissance installée, max.			15	15
Emballage (él./vapeur/gaz)
		net, kg	300/340/300	340/345/325
		avec caisse, kg	315/355/315	355/360/340
		avec boîte, kg	455	476
Volume emballé		avec caisse, m3	2.62	3.06
		avec boîte, m3	2.93	3.68
Accessoires
Échangeurs tubulaires			HRP530	HRP530
Arrivée d'air frais			x	x

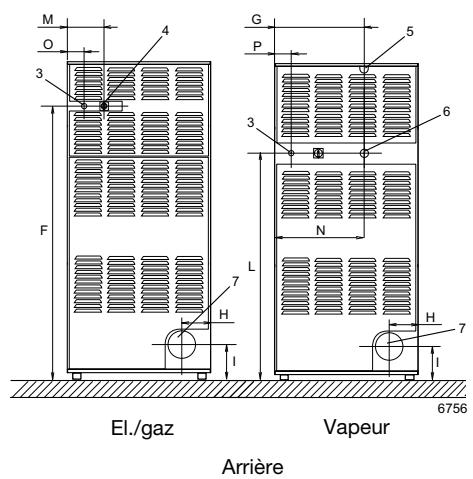

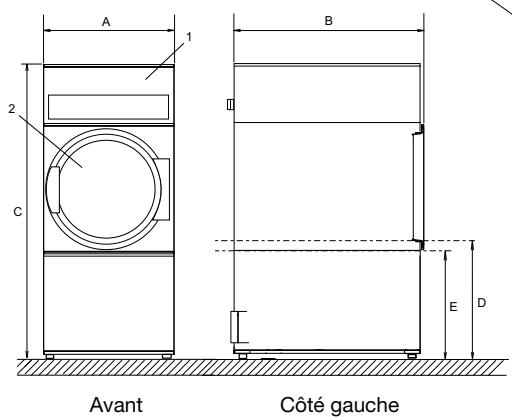

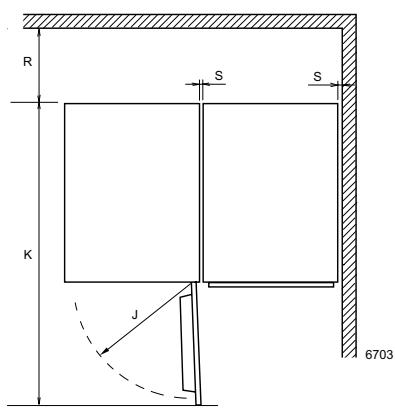

Dimensions en mm
A	Largeur		960	960
B	Profondeur		1180	1370
C	Hauteur		1995	1995
D			720	720
E			650	650
F			1725	1725
G			595	595
H			155	155
I			225	225
J			950	950
K			2120	2300
L			1510	1510
M			270	270
N			595	595
O			140	140
P			170	170
R			500	500
S			10	10
1	Bandeau de commande	5	Raccord de vapeur
2	Ouverture de la porte ø 810	6	Raccord du condensat
3	Raccordement électricité	7	Raccord d'évacuation
4	Raccord du gaz

• Autres tensions disponibles, voir manuel d'installation.
