Type de produit	Lave-linge industriel
Marque	Electrolux Laundry Systems
Modèle	T4530
Capacité (coefficient 1:18)	29.4 kg / 64 lb
Volume du tambour	528 litres
Diamètre du tambour	528 mm
Options de chauffage	Électricité, gaz, vapeur
Puissance électrique (él.)	26 kW (200-240 V) ou 32 kW (400-440 V)
Alimentation électrique	200-240 V 3AC 50/60 Hz ou 400-440 V 3NAC 50/60 Hz
Dimensions (L x P x H)	960 x 1180 x 1995 mm
Poids net (électricité)	300 kg
Niveau sonore	<70 dB(A)
Programmes	2 programmes séchage standard et supplémentaire, 5 à 9 programmes sur mesure
Fonctions principales	Grande ouverture de porte (Ø 810 mm), filtre à duvet autonettoyant, accès avant/arrière pour maintenance, commande par microprocesseur Selecta
Contrôle de température	Précis, avec réglage de la température et du temps de refroidissement
Options disponibles	Panneau avant inox, tambour inox, contrôle d'humidité résiduelle (RMC), systèmes de paiement, double sens de rotation, récupération de chaleur (HRP), CMIS, arrêt d'urgence, moteur à variateur de fréquence
Entretien	Filtre à duvet autonettoyant, accès facile aux composants internes
Sécurité	Bouton d'arrêt d'urgence, déconnecteur d'alimentation
Pièces détachées	Disponibles via le réseau Electrolux
Raccordements	Vapeur : ISO 7/1-R 3/4", gaz : ISO 7/1-R 1/2", sortie d'air Ø 200 mm

FOIRE AUX QUESTIONS - T4530 ELECTROLUX LAUNDRY SYSTEMS

Quelle est la capacité de lavage du T4530 ?

La capacité maximale est de 29.4 kg (64 lb) pour un coefficient de remplissage de 1:18.

Quels types de chauffage sont disponibles ?

Le T4530 peut être configuré avec chauffage électrique, gaz ou vapeur.

Quelles sont les dimensions de l'appareil ?

Les dimensions sont : largeur 960 mm, profondeur 1180 mm, hauteur 1995 mm.

Comment nettoyer le filtre à duvet ?

Le filtre à duvet est autonettoyant et ne nécessite pas de maintenance manuelle régulière.

Quels programmes de séchage sont proposés ?

L'appareil propose 2 programmes à arrêt automatique (standard et supplémentaire) et 5 à 9 programmes sur mesure adaptables.

Quelle est la puissance électrique pour la version chauffage électrique ?

Selon la tension : 26 kW (200-240V) ou 32 kW (400-440V).

Le tambour est-il réversible ?

Oui, le modèle T4530 peut être équipé d'un tambour à double sens de rotation en option.

Quel est le niveau sonore en fonctionnement ?

Le niveau sonore aérien est inférieur à 70 dB(A).

Comment accéder aux composants pour la maintenance ?

L'accès aux parties vitales se fait par l'avant et l'arrière pour faciliter les opérations de maintenance.

Quels systèmes de paiement sont compatibles ?

L'appareil supporte les systèmes à pièces, lecteur de carte à puce, connexion paiement centralisé et communication intelligente.

MODE D'EMPLOI T4530 ELECTROLUX LAUNDRY SYSTEMS

Caractéristiques et points forts

Productivité élevée - 2 charges complètes par heure - Sélection de la température et de la durée pour une utilisation simple - Grande ouverture de la porte pour un chargement/déchargement facile - Grand filtre à duvet autonettoyant pour un entretien facile - Accès ainsi aux parties vitales par l'avant et l'arrière pour des opérations de maintenance simples - Commande par microprocesseur Selecta

• 2 programmes à arrêt automatique pour séchages standard et supplémentaire
• 5 à 9 programmes sur mesure pour tout type de séchage
• Contrôle précis de la température pour une précision de séchage inégalée
• Cycle anti-froissement pour éviter de froisser le linge si le séchoir n'est pas déchargé
• Codes d'erreur pour une recherche facile des pannes
• Écran à contraste élevé
• Programme pour régler les paramètres comme la température ou le temps de refroidissement

Principales options

• Panneau avant en acier inoxydable Tambour en acier inoxydable
• Contrôle de l'humidité résiduelle - RMC
• Systèmes de paiement : système de paiement à pièces, lecteur de carte à puce, connexion paiement centralisé, communication intelligente Tambour à double sens de rotation
• Système de récupération de la chaleur: échangeur tubulaire (HRP)
• Versions spéciales (séchoir + pack d'options) : La variante Lagoon™ comprend une face avant en acier inoxydable, un tambour en acier inoxydable, le RMC et un tambour à double sens de rotation
• CMIS
• Arrivée d'air frais
• Bouton d'arrêt d'urgence
• Déconnecteur d'alimentation
• Moteur à variateur de fréquence

Photo non contractuelle

Caractéristiques principales			T4530				T4650
Capacité, coefficient de remplissage 1:18	kg/lb		29.4/64				36.1/79
volume du tambour	litre		21.2/46				26/57
Diamètre du tambour	mm		528				650
Possibilités de chauffageélectricité	kW		913				913
gaz	BTU/h (kW)		24/30				30/36
vapeur à 600-700 kPa	kW		136 500 (40)				194 600 (57)
Consommation*			46				46
		24 kW	30 kW	Gaz	Vapeur	30 kW	36 kW	Gaz	Vapeur
Temps total à 23/29.5 kg	min	36	31	22	28	36	30	22	31
Consommation d'énergie à 23/29.5 kg	kWh	13.7	14.2	15	23	17.4	16.9	17.9	28.5
Evaporation	g/min	319	368	524	451	414	487	677	481
Energie kWh/litre d'eau evaporée	kWh/l	1.2	1.24	1.32	1.84	1.17	1.16	1.2	1.91
* Pour une charge 100 % coton et une humidité initiale de 50 % séchée à 0 %.

Branchement électrique			T4530	T4650
Chauffage Tension
El.	200-240V 3AC 50/60 Hz	kW(A)	26 (80)	32 (100)
		kW(A)	32 (100)	-
	400-440V 3NAC 50/60 Hz	kW(A)	26 (50)	32 (50)
		kW(A)	32 (50)	38 (63)
Gaz ou Vapeur	200-240V 3AC 50/60 Hz	Moteur kW(A)	1.5 (10)	2 (15)
	400-440V 3NAC 50/60 Hz	Moteur kW(A)	1.5 (10)	2 (10)
	230V 1AC 50 Hz	Moteur kW(A)	1.5 (10)	-
	208-240V 1AC 60 Hz	Moteur kW(A)	1 (15)	2 (15)
	120V 1AC 60 Hz	Moteur kW(A)	1 (15)	2 (20)
Raccordement de vapeur, de gaz et d'air
Vapeur		ISO 7/1-R	3/4"	3/4"
Pression de la vapeur		kPa	100-1000	100-1000
Consommation de vapeur		kg/h	80-86	80-86
Condensat		ISO 7/1-R	3/4"	3/4"
Gaz	NG/PG	ISO 7/1-R	1/2"	3/4"
	TG		1"	-
Pression du gaz	Gaz naturel	Pa	2000	2000
		mbar	20	20
	Propane	Pa	2800-5000	2800-5000
		mbar	28-50	28-50
Sortie d'air		mm	Ø 200	Ø 200
Air évacué,	él.	m3/h	1060	1500
	vapeur		1380	1500
	gaz		1160	1500
Chute de pression (él./vapeur/gaz)		max. Pa	200/200/60	340
Niveau sonores
Niveau sonore aérien		dB(A)	<70	<70
Déperdition calorifique
% de la puissance installée, max.			15	15
Emballage (él./vapeur/gaz)
		net, kg	300/340/300	340/345/325
		avec caisse, kg	315/355/315	355/360/340
		avec boîte, kg	455	476
Volume emballé		avec caisse, m3	2.62	3.06
		avec boîte, m3	2.93	3.68
Accessoires
Échangeurs tubulaires			HRP530	HRP530
Arrivée d'air frais			x	x

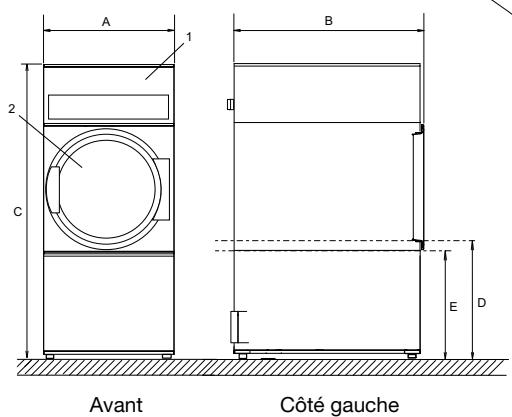

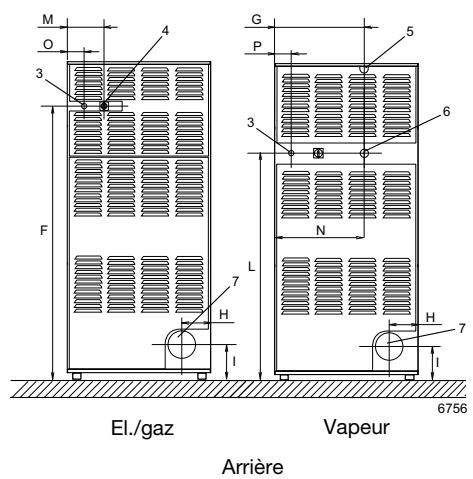

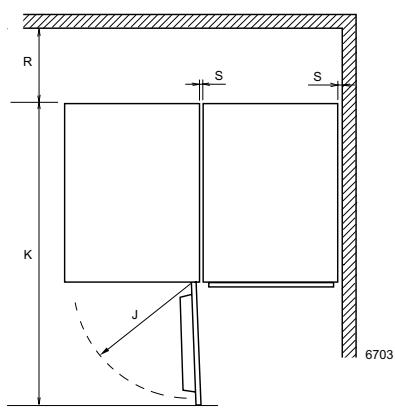

Dimensions en mm
A	Largeur		960	960
B	Profondeur		1180	1370
C	Hauteur		1995	1995
D			720	720
E			650	650
F			1725	1725
G			595	595
H			155	155
I			225	225
J			950	950
K			2120	2300
L			1510	1510
M			270	270
N			595	595
O			140	140
P			170	170
R			500	500
S			10	10
1	Bandeau de commande	5	Raccord de vapeur
2	Ouverture de la porte ø 810	6	Raccord du condensat
3	Raccordement électricité	7	Raccord d'évacuation
4	Raccord du gaz

• Autres tensions disponibles, voir manuel d'installation.
