Type de produit	Table à repasser à aspiration chauffante
Marque	ELECTROLUX LAUNDRY SYSTEMS
Modèle	FIT2A
Dimensions (L x P x H)	1520 x 435 x 920 mm
Poids net	70 kg
Alimentation électrique	208-240 V, 1 AC, 50/60 Hz
Puissance absorbée	0,85 kW
Surface de travail chauffante	Oui, maintient la surface sèche
Système d'aspiration intégré	Ventilateur d'aspiration intégré pour maintenir le vêtement en place et sécher le tissu après pressage
Fer à vapeur électrique avec séparateur	Oui
Chaudière intégrée	Oui, pour installation simplifiée
Raccordement vapeur	DN 10, pression 400-600 kPa, consommation 4 kg/h
Raccordement air comprimé	DN 8, pression 500-700 kPa, consommation 300 l/min
Raccordement vide (aspiration)	DN 100 mm
Raccordement condensats	DN 15
Raccordement eau	Non applicable (vapeur fournie par chaudière intégrée)
Vidange chaudière	Non applicable
Options disponibles	Pistolet à détacher, pistolet vapeur, pistolet vapeur/air, manchon, bras de repassage, portique, équilibreur de fer, éclairage
Entretien	Nettoyer régulièrement la surface avec un chiffon humide. Vérifier les connexions électriques et vapeur. Suivre les instructions du manuel.
Sécurité	Débrancher avant entretien. Ne pas utiliser sans surveillance. Respecter les pressions de service.
Réparabilité	Contacter un technicien agréé pour toute réparation. Pièces détachées disponibles auprès du fabricant.

FOIRE AUX QUESTIONS - FIT2A ELECTROLUX LAUNDRY SYSTEMS

Comment brancher la table à repasser FIT2A ?

Branchez la table sur une prise 208-240 V monophasée. Assurez-vous que l'installation électrique est conforme aux normes en vigueur. Ne pas utiliser de rallonge.

Quel fer à repasser utiliser avec la FIT2A ?

La table est livrée avec un fer à vapeur électrique avec séparateur. Utilisez uniquement ce fer ou un modèle compatible recommandé par ELECTROLUX.

Comment régler la pression de vapeur ?

La pression de vapeur recommandée est de 400 à 600 kPa. Ajustez via le régulateur sur la chaudière intégrée. Ne pas dépasser la pression maximale.

Comment nettoyer la surface de travail ?

Utilisez un chiffon doux et humide pour nettoyer la surface chauffante. Évitez les produits abrasifs. Laissez refroidir avant le nettoyage.

Que faire si l'aspiration ne fonctionne plus ?

Vérifiez le raccordement du tube d'aspiration (DN 100 mm) et assurez-vous qu'il n'est pas obstrué. Si le problème persiste, contactez un technicien.

Puis-je utiliser la table sans raccordement d'air comprimé ?

Oui, l'air comprimé est nécessaire uniquement pour les options comme le pistolet à détacher. La fonction d'aspiration et le fer fonctionnent sans air comprimé.

Comment vidanger la chaudière ?

La FIT2A ne nécessite pas de vidange car elle n'a pas de chaudière dédiée (le modèle FIT2B en a une). Pour la FIT2A, suivez les instructions de maintenance du fer à vapeur.

Où trouver les pièces de rechange ?

Les pièces détachées sont disponibles auprès d'ELECTROLUX LAUNDRY SYSTEMS ou de revendeurs agréés. Consultez la notice pour les références.

Quelles sont les mesures de sécurité essentielles ?

Débranchez toujours l'appareil avant de le nettoyer ou d'effectuer une maintenance. Ne laissez pas la table sans surveillance pendant l'utilisation. Respectez les pressions et tensions indiquées.

Comment installer le manchon optionnel ?

Le manchon se fixe sur la table à l'aide des attaches fournies. Suivez les instructions du kit optionnel. Assurez-vous que la table est hors tension lors de l'installation.

MODE D'EMPLOI FIT2A ELECTROLUX LAUNDRY SYSTEMS

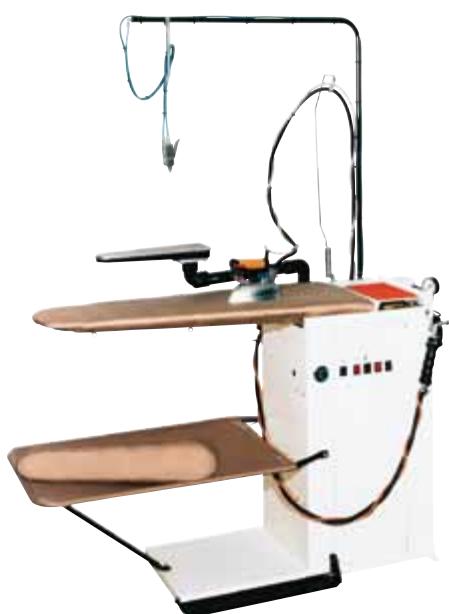

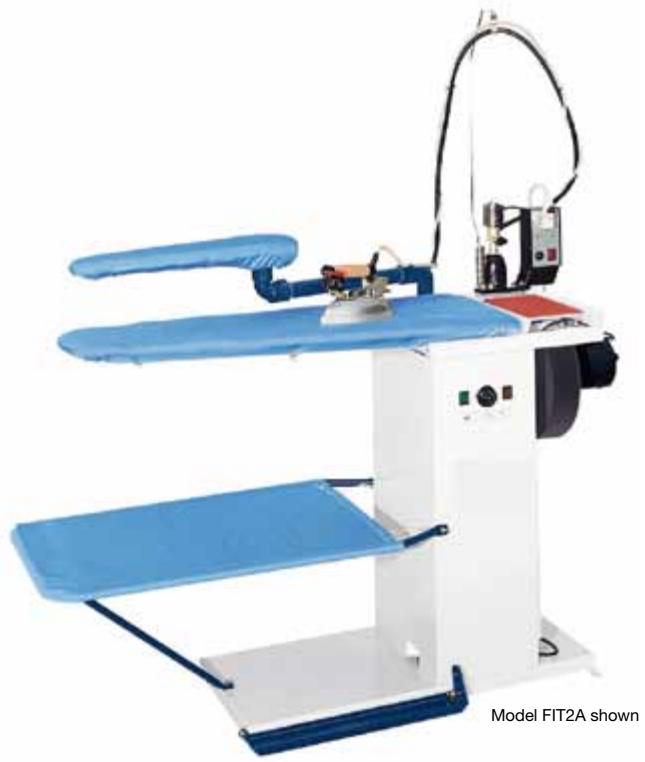

Vacuum Ironing Tables

FIT2A, FIT2B

Features and benefits

• Heated to keep the working surface dry	×	×
• Utility shape for general purpose	×	×
• Integral vacuum fan holds the garment in place and dries the fabric after pressing	×	×
• Steam electric iron c/w separator versatile	-	×
• Integral boiler for simple installation	-	×

Main options

• Steam electric iron c/w separator	x	-
• Free standing boiler for simple installation	x	-
• Cold spotting gun(s) for removal of spots	x	x
• Steam gun for removal of spots	x	x
• Steam/air gun for removal of spots	x	x
• Sleeve arm for pressing awkward shapes	x	x
• Spotting arm for spotting	x	x
• Overhead gantry to support iron hoses	x	x
• Iron balancer reduces operator fatigue	x	x
• Light, illuminates the working area	x	x

Electrical connections		FIT2A	FIT2B
Voltage
208-240V 1 AC 50/60 Hz kW		0.85	-
208-240V 3 AC 50/60 Hz kW		-	5.6
380-415V 3/3N AC 50/60 Hz kW		-	5.6
Steam, air and vacuum connection
Steam	DN	10	-
Rec. steam pressure	kPa	400-600	200-250
Steam consumption	kg/h	4	-
Condensate	DN	15	-
Water supply	mm	-	Ø12
Boiler drain	DN	-	10
Compressed air	DN	8	8
Rec. air pressure	kPa	500-700	600-700
Air consumption	l/min	300	300
Vacuum outlet	mm	Ø100	Ø100
Shipping data
	net, kg	70	105
	crated, kg	100	135
	boxed, kg	140	175

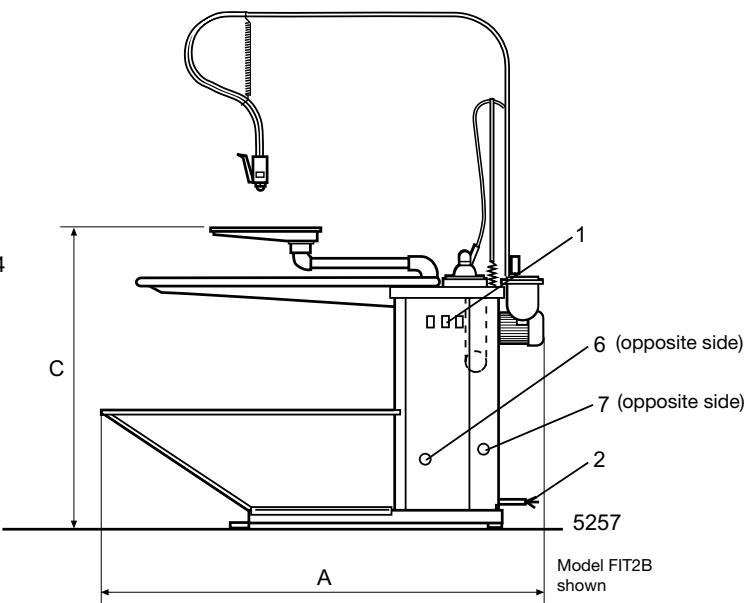

Dimensions in mm
A Width		1520	1600
B Depth		435	470
C Height		920	920

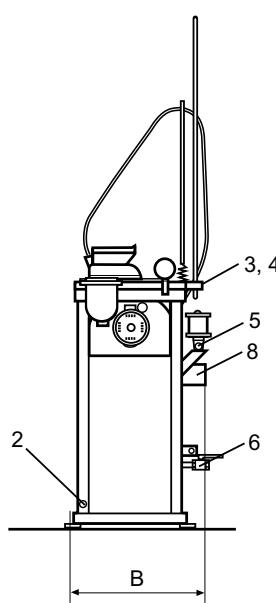

1 Control panel
2 Electrical connection
3 Steam connection
4 Condensate
5 Air connection
6 Boiler drain
7 Water supply
8 Vacuum outlet

Model FIT2B shown

Rear side

Right side
