Type de produit	Sécheuse repasseuse industrielle à cuvette mobile et cylindre fixe
Marque	ELECTROLUX LAUNDRY SYSTEMS
Modèle	C-FLEX 900
Nombre de cylindres	1 à 3 cuvettes
Diamètre du cylindre	900 mm
Largeur de repassage (B)	2700, 3000, 3300, 3500 mm
Longueur totale (C)	1 cuvette : 1685 mm, 2 cuvettes : 2955 mm, 3 cuvettes : 4225 mm
Hauteur (D)	1560 mm
Poids net	1 cuvette : 3010-3530 kg, 2 cuvettes : 5980-7030 kg, 3 cuvettes : 8950-10600 kg
Alimentation électrique	400-415 V 3AC 50 Hz
Puissance électrique installée	1 cuvette : 4.6 kW, 2 cuvettes : 12 kW, 3 cuvettes : 22 kW
Pression vapeur max.	1400 kPa (14 bar)
Consommation de vapeur moyenne	240-960 kg/h selon configuration
Air comprimé	DN 15
Capacité d'évaporation max.	205-795 l/h selon configuration
Vitesse de repassage	4-51 m/min selon configuration
Niveau sonore	66 dB(A)
Déperdition calorifique (isolation standard)	5% de la puissance installée
Déperdition calorifique (isolation renforcée)	3% de la puissance installée
Fonctions principales	Pression de repassage constante, rendement thermique proche de 97%, extraction des buées, garniture Maxpress®
Entretien et nettoyage	Nettoyage régulier des buées, vérification et remplacement des garnitures (Maxpress®, Nomex®)
Sécurité	Interrupteur d'arrêt (J), arrêt d'urgence non spécifié mais recommandé
Pièces détachées et réparabilité	Garnitures Maxpress® en acier inoxydable ou Nomex®, isolation renforcée, table aspirante en option
Informations générales	Compatibilité avec équipements périphériques d'engagement et de pliage

FOIRE AUX QUESTIONS - C-FLEX 900 ELECTROLUX LAUNDRY SYSTEMS

Quels sont les raccordements nécessaires pour l'installation ?

L'appareil nécessite une arrivée vapeur (DN 32 à 50 selon configuration), un retour condensats (DN 25 à 40), une arrivée d'air comprimé (DN 15) et une évacuation des buées (DN 200). La pression vapeur max. est de 1400 kPa.

Quelle est la puissance électrique requise ?

Alimentation 400-415 V 3AC 50 Hz. La puissance installée varie de 4,6 kW (1 cuvette) à 22 kW (3 cuvettes).

Quelles sont les dimensions d'encombrement ?

Largeur (A) : 3900-4700 mm, hauteur (D) : 1560 mm, longueur (C) : 1685 mm (1 cuvette) à 4225 mm (3 cuvettes).

Quel est le poids de la machine ?

Le poids net varie de 3010 kg (1 cuvette, petite largeur) à 10600 kg (3 cuvettes, grande largeur).

Comment ajuster la vitesse de repassage ?

La vitesse peut être présélectionnée ou à variation continue. Les plages sont personnalisables selon les besoins, de 4 à 51 m/min.

Quels types de garnitures sont disponibles ?

Deux options : Maxpress® en acier inoxydable pour une longue durée de vie, ou Nomex® pour résister à des températures supérieures à 180°C.

Le niveau sonore est-il élevé ?

Le niveau sonore aérien est de 66 dB(A), ce qui est modéré pour une machine industrielle.

Comment entretenir la machine ?

Nettoyez régulièrement les systèmes d'extraction des buées et vérifiez l'état des garnitures. Une isolation renforcée réduit les pertes thermiques.

Quels sont les équipements périphériques compatibles ?

La machine est compatible avec les équipements d'engagement et de pliage industriels.

Quelle est la capacité de production typique ?

La production moyenne (à 12 bar, polyester-coton 140 g/m²) varie de 330 kg/h (1 cuvette) à 1305 kg/h (3 cuvettes) selon la configuration.

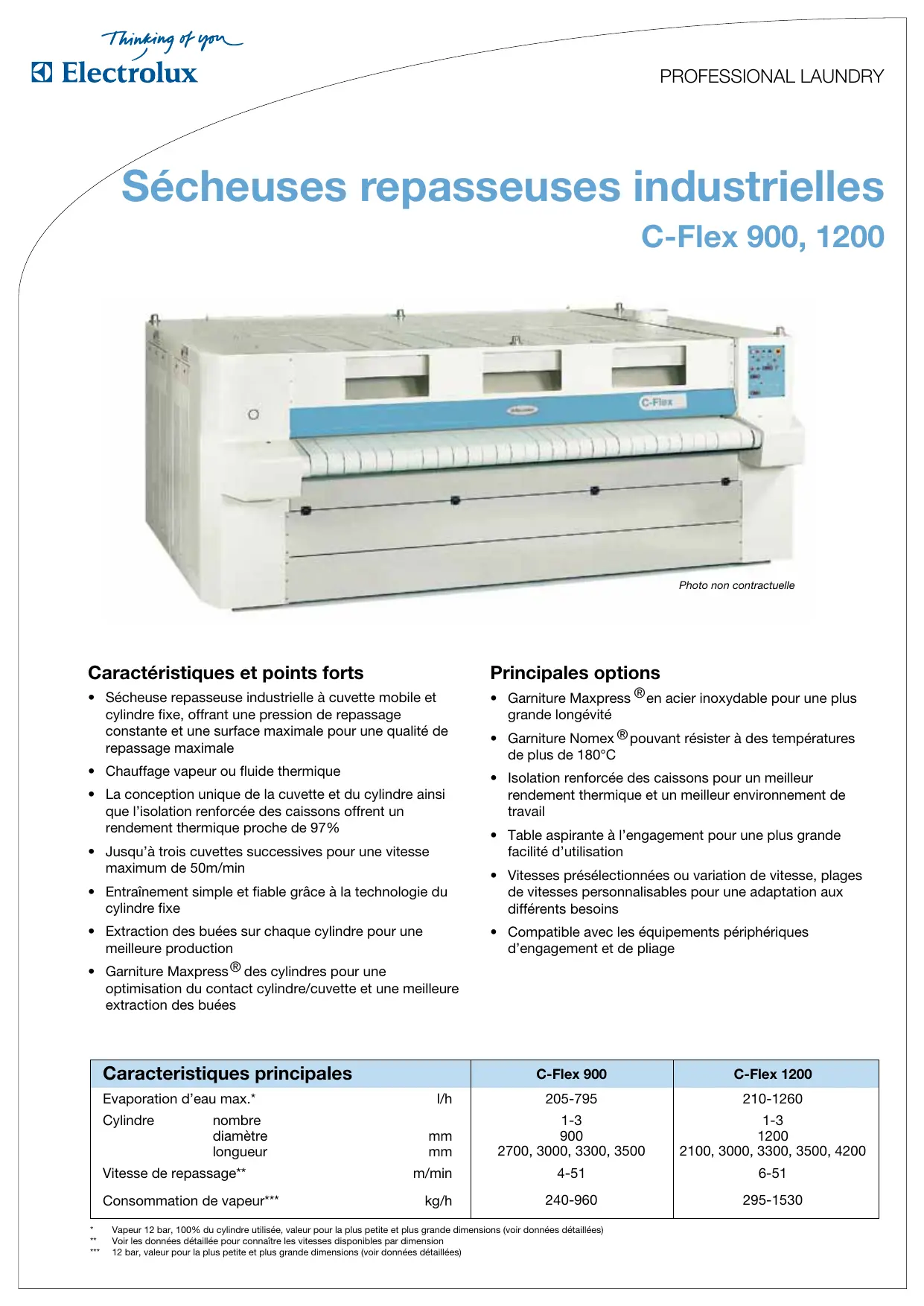

MODE D'EMPLOI C-FLEX 900 ELECTROLUX LAUNDRY SYSTEMS

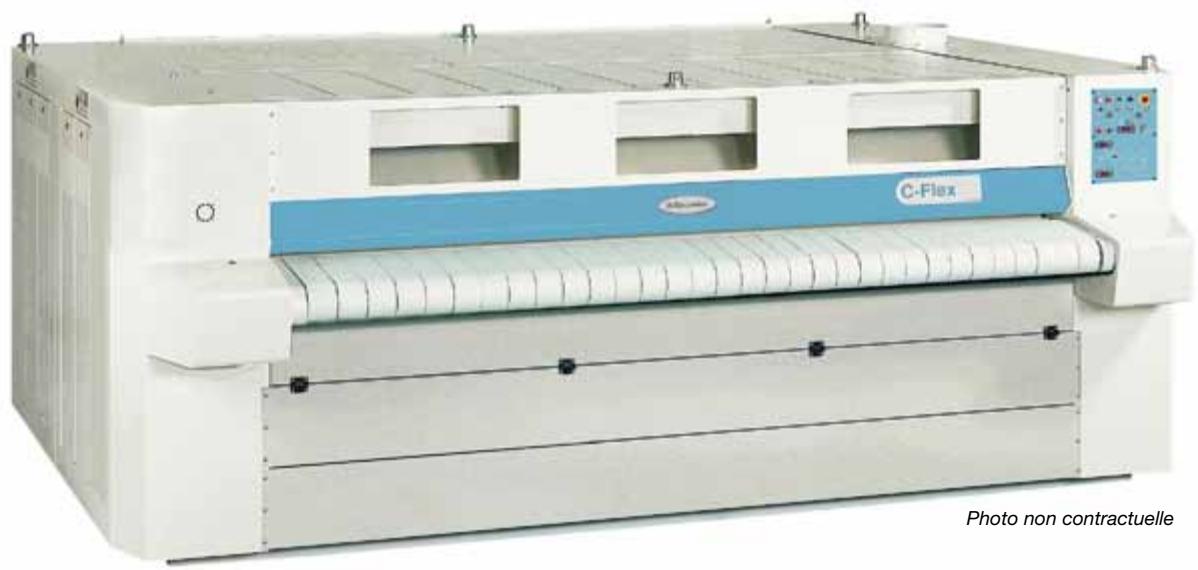

Sécheuses repasseuses industrielles

C-Flex 900, 1200

Caractéristiques et points forts

• Séchage repasseuse industrielle à cuvette mobile et cylindre fixe, offrant une pression de repassage constante et une surface maximale pour une qualité de repassage maximale. Chauffage vapeur ou fluide thermique.
• La conception unique de la cuvette et du cylindre ainsi que l'isolation renforcée des caissons offrent un rendement thermique proche de 97%
• Jusqu'à trois cuvettes successives pour une vitesse maximale de 50m/min
• Entraînement simple et fiable grâce à la technologie du cylindre fixe
• Extraction des buées sur chaque cylindre pour une meilleure production
• Garniture Maxpress® des cylindres pour une optimisation du contact cylindre/cuvette et une meilleure extraction des buées

Principales options

• Garniture Maxpress® en acier inoxydable pour une plus grande longévité
• Garniture Nomex® pouvant résister à des températures de plus de 180°C
• Isolation renforcée des caissons pour un meilleur rendement thermique et un meilleur environnement de travail
• Table aspirante à l'engagement pour une plus grande capacité d'utilisation
• Vitesse préselectionnées ou variation de vitesse, plages de vitesse personnalisables pour une adaptation aux différents besoins
• Compatible avec les équipements périphériques d'engagement et de pliage

Characteristiques principales		C-Flex 900	C-Flex 1200
Evaporation d'eau max.*	l/h	205-795	210-1260
Cylindre	nombre	1-3	1-3
	diamètre	900	1200
	longueur	2700, 3000, 3300, 3500	2100, 3000, 3300, 3500, 4200
Vitesse de repassage**	m/min	4-51	6-51
Consommation de vapeur***	kg/h	240-960	295-1530

• Vapeur 12 bar, 100% du cylindre utilisé, valeur pour la plus petite et plus grande dimensions (voir données détaillées) ** Voir les données détaillées pour connaître les vitesses disponibles par dimension 12 bar, valeur pour la plus petite et plus grande dimensions (voir données détaillées)

Raccordements électriques		927	930	933	935
Tension
400-415V 3AC 50Hz - 1 cuvette kW		4.6
400-415V 3AC 50Hz - 2 cuvettes kW		12
400-415V 3AC 50Hz - 3 cuvettes kW		22
Raccordements vapeur et air comprimé
Pression vapeur max.	kPa	1400
Air comprimé	DN	15
1 cuvette
Vapeur	DN	32
Condensats	DN	25
Evacuation (K)	mm	200
Volume air évacué	m³/h	2000
2 cuvettes
Vapeur	DN	40
Condensats	DN	32
Evacuation (K)	mm	2 x 200
Volume air évacué	m³/h	2 x 2000
3 cuvettes
Vapeur	DN	50
Condensats	DN	40
Evacuation (K)	mm	3 x 200
Volume air évacué	m³/h	3 x 2000
Niveau sonore
Niveau sonore aérien	dB(A)	66
Déferdition calorifique
% de la puissance installée, isolation standard		5
% de la puissance installée, isolation renforcée		3
Performances et consommation d'énergie
1 cuvette
Capacité max. d'évaporation (14 bar)	l/h	205	225	250	265
Consummation vapeur moyenne (12 bar)	kg/h	240	270	300	320
Production moyenne (12 bar)*	kg/h	330	370	410	435
Vitesse de repassage**	m/min	5-15
2 cuvettes
Capacité max. d'évaporation (14 bar)	l/h	410	450	500	530
Consummation vapeur moyenne (12 bar)	kg/h	480	540	600	640
Production moyenne (12 bar)*	kg/h	660	740	820	870
Vitesse de repassage**	m/min	9-27
3 cuvettes
Capacité max. d'évaporation (14 bar)	l/h	615	675	750	795
Consummation vapeur moyenne (12 bar)	kg/h	720	810	900	960
Production moyenne (12 bar)*	kg/h	940	1110	1230	1305
Vitesse de repassage**	m/min	14-42
Dimensions
A largeur	mm	3900	4200	4500	4700
B largeur de repassage	mm	2700	3000	3300	3500
C longueur 1 cuvette	mm	1685
C longueur 2 cuvettes	mm	2955
C longueur 3 cuvettes	mm	4225
D hauteur	mm	1560
Poids net
1 cuvette	kg	3010	3200	3400	3530
2 cuvettes	kg	5980	6360	6760	7030
3 cuvettes	kg	8950	9550	10170	10600

• 50% d'humidité résiduelle, polyester-coton 140gr / m², 100% du cylindre utilisé ** Autres vitesses disponibles sur demande

Raccordements électriques		1221	1230	1233	1235	1242
Tension
400-415V 3AC 50Hz - 1 cuvette kW				7.9
400-415V 3AC 50Hz - 2 cuvetteskW				19.6
400-415V 3AC 50Hz - 3 cuvetteskW				30
Raccordements vapeur et air comprimé
Pression vapeur max. kPa				1400
Air comprimé DN				15
1 cuvette
Vapeur DN				40
Condensats DN				32
Evacuation (K) mm				200
Volume air évacué	m³/h			2000
2 cuvettes
Vapeur DN				50
Condensats DN				40
Evacuation (K) mm				2 x 200
Volume air évacué	m³/h			2 x 2000
3 cuvettes
Vapeur DN				65
Condensats DN				50
Evacuation (K) mm				3 x 200
Volume air évacué	m³/h			3 x 2000
Niveau sonore
Niveau sonore aérien dB(A)				66
Emission de chaleur
% de la puissance installée, isolation standard				5
% de la puissance installée, isolation renforcée				3
Performances et consommation d'énergie
1 cuvette
Capacité max. d'évaporation (14 bar) l/h	210	300	330	350	420
Consummation vapeur moyenne (12 bar) kg/h	295	360	395	420	510
Production moyenne (12 bar)* kg/h	355	500	550	585	710
Vitesse de repassage** m/min			8-24
2 cuvettes
Capacité max. d'évaporation (14 bar) l/h	420	600	660	700	840
Consummation vapeur moyenne (12 bar) kg/h	590	720	790	840	1020
Production moyenne (12 bar)* kg/h	710	1000	1100	1170	1420
Vitesse de repassage** m/min			14-43
3 cuvettes
Capacité max. d'évaporation (14 bar) l/h	630	900	990	1050	1260
Consummation vapeur moyenne (12 bar) kg/h	885	1080	1185	1260	1530
Production moyenne (12 bar)* kg/h	1065	1500	1650	1755	2130
Vitesse de repassage** m/min			14-43
Dimensions
A largeur mm	3300	4200	4500	4700	5400
B largeur de repassage mm	2100	3000	3300	3500	4200
C longueur 1 cuvette mm			1985
C longueur 2 cuvettes mm			3555
C longueur 3 cuvettes mm			5125
D hauteur mm			1760
Poids net
1 cuvette kg	3140	3860	4100	4360	4820
2 cuvettes kg	6860	7700	8200	8530	9700
3 cuvettes kg	9400	11630	12400	12900	14650

• 50% d'humidité résiduelle, polyester-coton 140gr / m², 100% du cylindre utilisé ** Autres vitesses disponibles sur demande

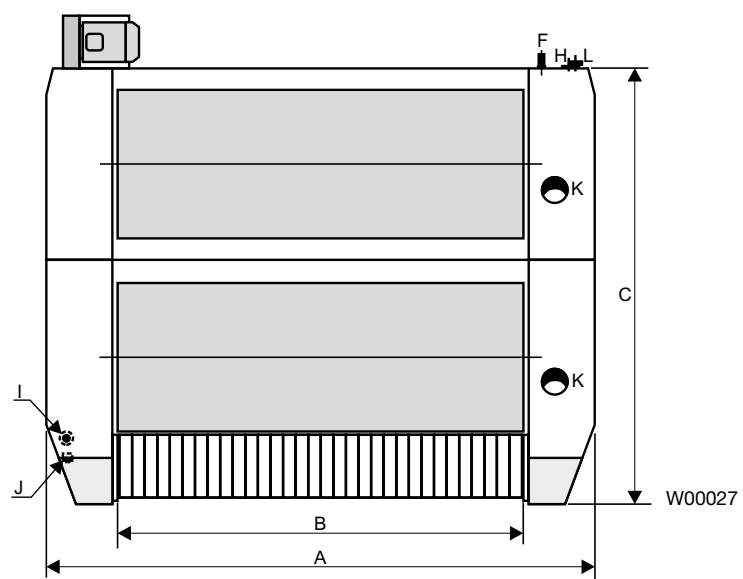

Vue de dessus

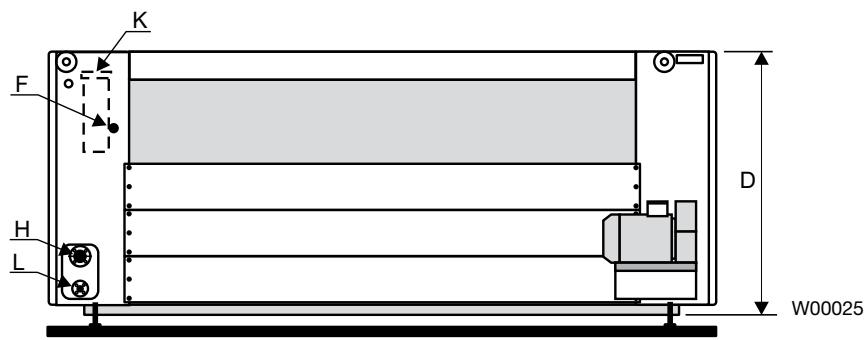

Vue arrête

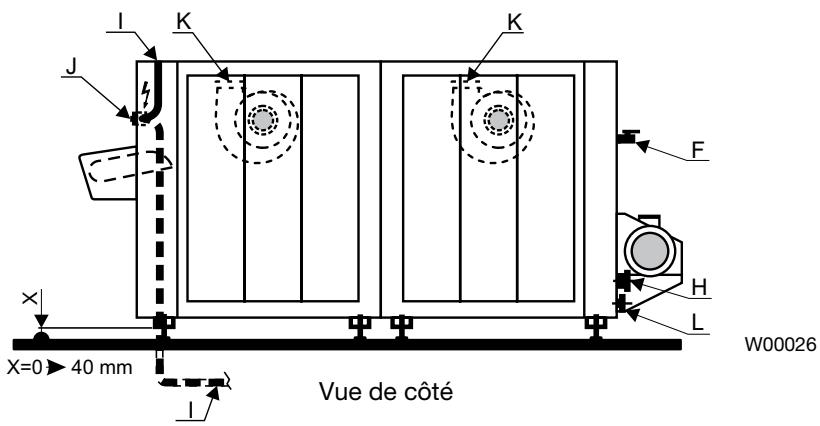

F Arrivée air comprimé H Arrivée vapeur

Raccordement électrique

J. Interrupteur K. Évacuation des buées L. Retour condensats
