MODE D'EMPLOI C-FLEX 1200 ELECTROLUX LAUNDRY SYSTEMS

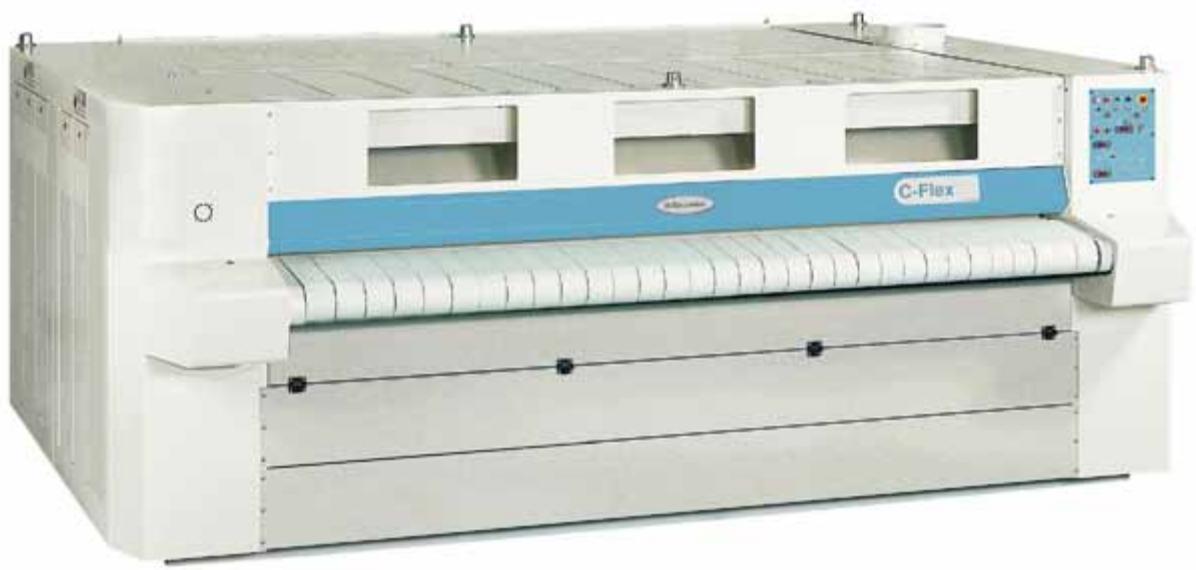

Heavy duty flatwork ironer

C-Flex 900, 1200

Features and benefits

• Chest type industrial ironer with mobile chest and fixed roll, offering a constant pressure and a maximum ironing surface for the utmost ironing quality
• Steam or thermal fluid heating
• The unique design of the chest and roll combined with an improved thermal insulation give a thermal output close to 97% .
• Up to three chest can be mounted together for a 50m/min maximum ironing speed
• Simple and reliable drive, possible thanks to the fixed roll technology
• One adjustable suction fan per roll for an improved vapor suction
• Maxpress fitting for an optimum roll and chest contact and an optimized vapor extraction

Main options

• Stainless steel Maxpress® fitting for an extended longevity
• Nomex padding withstand temperatures above 180^
• Extra insulation of the casings for a lower energy consumption and an improved working environment
  Vacuum feeding table for an easier use
• Preset ironing speeds or special speed ranges to customize the ironing to the user specificities
• Connection with feeding and folding systems

Main specifications			C-Flex 900	C-Flex 1200
Max. water evaporation*		l/h	205-795	210-1260
Cylinder	number		1-3	1-3
	diameter	mm	900	1200
	length	mm	2700, 3000, 3300, 3500	2100, 3000, 3300, 3500, 4200
Ironing speed**		m/min	4-51	6-51
Heating	steam consumption***	kg/h	240-960	295-1530

Electrical connections		927	930	933	935
Voltage
400-415V 3AC 50Hz - 1 roll	kW	4.6
400-415V 3AC 50Hz - 2 rolls	kW	12
400-415V 3AC 50Hz - 3 rolls	kW	22
Steam and air connections
Max. steam pressure	kPa	1400
Compressed air	DN	15
1 roll
Steam	DN	32
Condensate	DN	25
Exhaust dia. (K)	mm	200
Evacuated air	m³/h	2000
2 rolls
Steam	DN	40
Condensate	DN	32
Exhaust dia. (K)	mm	2 x 200
Evacuated air	m³/h	2 x 2000
3 rolls
Steam	DN	50
Condensate	DN	40
Exhaust dia. (K)	mm	3 x 200
Evacuated air	m³/h	3 x 2000
Sound level
Airborne sound level	dB(A)	66
Heat emission
% of installed power, standard insulation		5
% of installed power, extra insulation		3
Performances and energy consumption
1 roll
Max. water evaporation (14 bar)	l/h	205	225	250	265
Steam average consumption (12 bar)	kg/h	240	270	300	320
Average linen output (12 bar)*	kg/h	330	370	410	435
Ironing speed**	m/min	5-15
2 rolls
Max. water evaporation (14 bar)	l/h	410	450	500	530
Steam average consumption (12 bar)	kg/h	480	540	600	640
Average linen output (12 bar)*	kg/h	660	740	820	870
Ironing speed**	m/min	9-27
3 rolls
Max. water evaporation (14 bar)	l/h	615	675	750	795
Steam average consumption (12 bar)	kg/h	720	810	900	960
Average linen output (12 bar)*	kg/h	940	1110	1230	1305
Ironing speed**	m/min	14-42
Dimensions
A width	mm	3900	4200	4500	4700
B ironing width	mm	2700	3000	3300	3500
C length 1 roll	mm	1685
C length 2 rolls	mm	2955
C length 3 rolls	mm	4225
D height	mm	1560
Net weight
1 roll	kg	3010	3200	3400	3530
2 rolls	kg	5980	6360	6760	7030
3 rolls	kg	8950	9550	10170	10600

• 50% residual moisture, 140qr/m^2 polyester-cotton linen,100% cylinder use
  ** Other speed range available on request

Electrical connections		1221	1230	1233	1235	1242
Voltage
400-415V 3AC 50Hz - 1 roll kW				7.9
400-415V 3AC 50Hz - 2 rolls kW				19.6
400-415V 3AC 50Hz - 3 rolls kW				30
Steam and air connections
Max. steam pressure kPa Compressed air DN				1400 15
1 roll Steam Condensate Exhaust dia. (K) mm m³/h				40 32 200 2000
Evacuated air m³/h
2 rolls Steam Condensate Exhaust dia. (K) mm mm m³/h				50 40 2 x 200 2 x 2000
3 rolls Steam Condensate Exhaust dia. (K) mm mm m³/h				65 50 3 x 200 3 x 2000
Sound level Airborne sound level dB(A)				66
Heat emission % of installed power, standard insulation % of installed power, extra insulation				5 3
Performances and energy consumption
1 roll Max. water evaporation (14 bar) l/h Steam average consumption (12 bar) kg/h Average linen output (12 bar)* kg/h Ironing speed** m/min		210	300	330	350	420
		295	360	395	420	510
		355	500	550	585	710
				8-24
2 rolls Max. water evaporation (14 bar) l/h Steam average consumption (12 bar) kg/h Average linen output (12 bar)* kg/h Ironing speed** m/min		420	600	660	700	840
		590	720	790	840	1020
		710	1000	1100	1170	1420
				14-43
3 rolls Max. water evaporation (14 bar) l/h Steam average consumption (12 bar) kg/h Average linen output (12 bar)* kg/h Ironing speed** m/min		630	900	990	1050	1260
		885	1080	1185	1260	1530
		1065	1500	1650	1755	2130
				14-43
Dimensions
A width mm B ironing width mm		3300	4200	4500	4700	5400
		2100	3000	3300	3500	4200
C length 1 roll mm				1985
C length 2 rolls mm				3555
C length 3 rolls mm				5125
D height mm				1760
Net weight
1 roll kg		3140	3860	4100	4360	4820
2 rolls kg		6860	7700	8200	8530	9700
3 rolls kg		9400	11630	12400	12900	14650

• 50% residual moisture, 140gr/m^2 polyester-cotton linen, 100% cylinder use
  ** Other speed range available on request

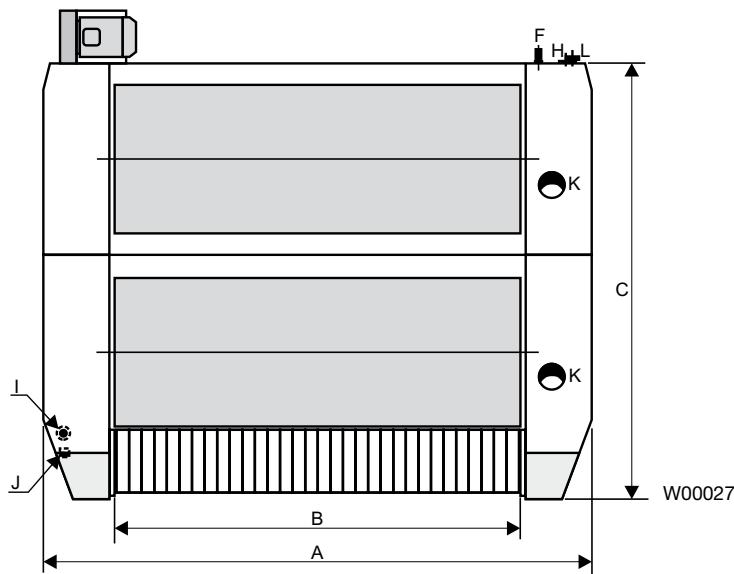

Top view

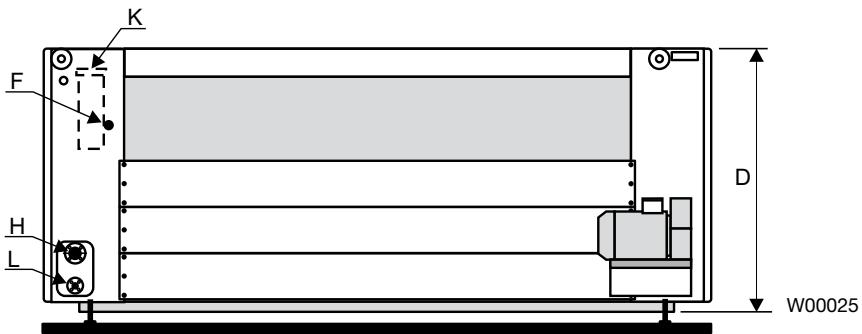

Rear view

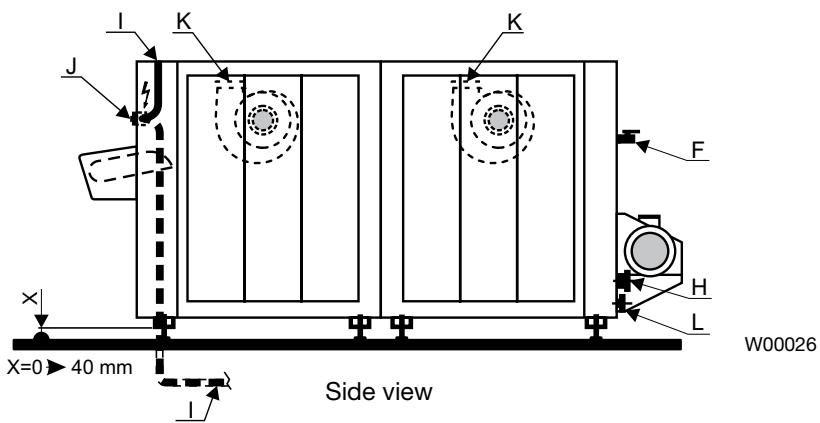

F Compressed air inlet
H Steam inlet
Electric connection

J Circuit breaker
K Vapor exhaust
L Condensate connection
