S2 - Système sans fil audio SHURE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système sans fil audio
Marque	SHURE
Modèle	S2
Bande de fréquence RF	838-862 MHz
Distance utile	152,4 m (typique) ; 487,6 m max
Réponse en fréquence audio	50 à 15 000 Hz, ±2 dB
Modulation	Système compresseur-extenseur d'écart ±18 kHz avec préaccentuation et désaccentuation
Puissance de sortie RF	10 mW maximum (U1, U2)
Dynamique	102 dB, pondéré A
Sensibilité RF (U4S/U4D)	U4S : -110 dBm (12 dB SINAD) ; U4D : -107 dBm (12 dB SINAD)
Distorsion harmonique totale	0,3 % (typique)
Alimentation des émetteurs	Piles alcalines AA 1,5 V (U1, U2)
Alimentation du récepteur	230 Vca, 50/60 Hz (U4)
Capacité des piles (typique)	12 heures (piles alcalines AA)
Température de fonctionnement	-6 à +49 °C
Polarité audio	Pression positive sur le diaphragme → tension positive broche 2 par rapport broche 3 (sortie basse impédance)
Compatibilité multicanaux	Jusqu'à 28 systèmes MK2 UHF en bande S2
Poids (émetteur U2/87)	339 g sans piles
Poids (récepteur U4S)	3,30 kg
Poids (récepteur U4D)	3,85 kg
Accessoires fournis	Adaptateur support micro, pochettes, tournevis, câble coaxial, antenne, valise, cordons adaptateurs
Pièces de rechange disponibles	Cartouches SM58, SM86, BETA 58A, BETA 87A, grilles, pinces, antennes
Homologation	Conforme directive R&TTE 99/5/CE, marque CE

FOIRE AUX QUESTIONS - S2 SHURE

Quelle est la portée du système S2 ?

La portée typique est de 152,4 mètres, avec un maximum de 487,6 mètres dans des conditions idéales. La distance réelle dépend de l'absorption, de la réflexion et des perturbations RF.

Quel type de piles utiliser pour les émetteurs ?

Les émetteurs U1 et U2 utilisent des piles alcalines AA de 1,5 V. Des piles au nickel-cadmium rechargeables sont également disponibles en option.

Puis-je utiliser plusieurs systèmes S2 simultanément ?

Oui, jusqu'à 28 systèmes MK2 UHF Shure peuvent être utilisés en même temps dans la bande 838-862 MHz, à condition de respecter les groupes de fréquences compatibles indiqués dans le manuel.

Comment brancher un microphone-cravate sur l'émetteur U1 ?

Connectez le microphone-cravate au connecteur TA4F (ou LEMO en option) de l'émetteur U1. L'impédance d'entrée est de 18 kΩ avec micro-cravate. Assurez-vous que les broches sont correctement affectées (broche 1 : masse, broche 2 : +5 V, broche 3 : audio, broche 4 : 20 kΩ à masse et audio).

Comment réduire les interférences radio ?

Maintenez une séparation d'au moins 500 kHz entre chaque canal de récepteur. Utilisez des antennes appropriées et évitez les sources d'interférence. Consultez le guide de compatibilité pour sélectionner des fréquences sans conflit.

Qu'est-ce que la modulation du système ?

Le système utilise un compresseur-extenseur d'écart avec modulation de ±18 kHz et préaccentuation/désaccentuation pour améliorer la qualité audio.

Quels accessoires sont fournis avec le système ?

Les accessoires incluent : adaptateur de support de microphone (WA371), pochettes à fermeture éclair pour U1 et U2, tournevis, câble coaxial d'antenne (UA802), antenne demi-onde (UA820A), valise de transport, cordon adaptateur d'instrument (WA302, WA304), et câble d'interface (WA410).

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange sont disponibles auprès de Shure : cartouches de microphone (SM58, SM86, BETA 58A, etc.), grilles, pinces de ceinture, antennes, et câbles d'alimentation. Référez-vous à la liste dans le manuel.

Ce système nécessite-t-il une licence ?

Oui, l'utilisation de ce matériel radio peut nécessiter une licence officielle dans certains pays. Consultez les autorités locales des télécommunications pour obtenir les autorisations nécessaires avant utilisation.

Quelle est la température de fonctionnement recommandée ?

La température de fonctionnement est de -6 à +49 °C. Les caractéristiques des piles peuvent être affectées en dehors de cette plage.

MODE D'EMPLOI S2 SHURE

Dommage de la fréquence porteuse RF

838-862 MHz.

Distance utile

152,4 metres dans les conditions typiques; 487.6 m max.

REMARQUE: La distance utile réelle dépend des facteurs affectant le signal RF, tels que l'absorption, la réflexion et les perturbations.

Réponse en fréquence audio

50 à 15 000 Hz, ±2 dB.

REMARQUE: La réponse en fréquence globale dépend de la qualité du microphone.

Dommage de réglage du gain

U1:0a40dB

U2:0a26dB

Modulation

Système compresseur-extenseur d'écart ±18 kHz avec préaccentuation et désaccentuation.

Puissance de sortie RF

U1, U2: 10 mW maximum.

Dynamique

102 dB, pondéré A

Sensibilité RF

U4S	U4D
-110 dBm	-107 dBm
12 dB SINAD	12 dB SINAD
-105 dBm	-102 dBm
30 dB SINAD	30 dB SINAD

Rejet d'image

90 dB (typique)

Rejet des fréquences parasites

75 dB (typique)

Atténuation ultimate (réf. écarts de 18 kHz)

100 dB, pondéré A

Polarité audio

Une pression positive sur le diaphragme du microphone (ou une tension positive appliquée au bout de la fiche téléphonique WA302) engendre une tension positive à la broche 2 par rapport à la broche 3 de la sortie à basse impédance et à l'extrémité du jack 1/4 po de la sortie à haute impédance.

Distorsion du système (réf. écart ±18 khz, modulation 1 khz)

0,3 % de distorsion harmonique totale (typique).

Alimentation électrique

U1, U2 : piles alcalines AA de 1,5 V; piles au nickel-cadmium en option. U4:230Vca,50/60Hz. Consommation de puissance: 9.6 W min, 13.2 W max (U4S) 12 W min, 16 W max (U4D) 15 W min, 16 W max (UA840)

Capacité des piles (typique)

12 heures d'utilisation (piles alcalines AA de 1,5 V).

Température de fonctionnement

-6a+49°C.

REMARQUE: Les caractéristiques des piles peuvent changer ces valeurs.

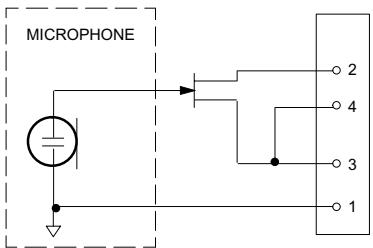

Entrée de l'émetteur U1 (Figure 1)

Connecteur :	TA4F ou LEMO (en option)
Configuration de l'entrée :	Asymétrique, active
Impédance réelle :	18 kΩ avec micro-cravate 1 MΩ avec cordon d'instrument
Niveau d'entrée maximal :	6 V c-à-c (+7 dBV) pour 1 % DHT; gain minimal et signal de 1 kHz

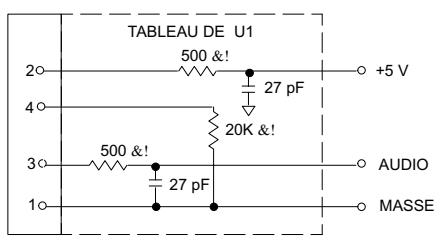

Affectation des broches TA4F :	Broche 1 : à Masse Broche 2 : à +5 V Broche 3 : à Audio Broche 4 = 20 kΩ à Masse et Audio (Sur le cordon adaptateur d'instrument, la broche 4 est flottante)
Affectation des broches LEMO :	Broche 1 : à Broche 3 et 10 kΩ à Masse Broche 2 : à +5 V Broche 3 : à Broche 1 Broche 4 : à Blindage (Masse por biases positif)
Tension d'alimentation fantôme :	+5V alimenté à la cartouche du microphone

NOTA: LE MICRO-CRAVATE RELEI LES MORNES 3 ET 4, MAIS LE CORDON DE GUITARE NE LE FAIT PAS.

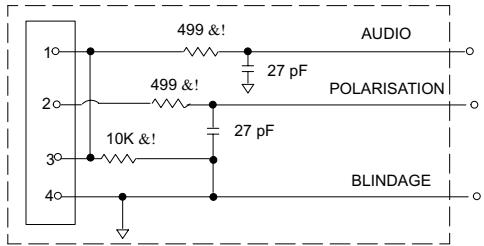

CIRCUIT DE JACK MICRO U1L (LEMO 4 BROCHES) FIGURE 1

Sortie de l'émetteur U1

Connecteur :	Antenne
Impédance réalisée :	50 Ω
Niveau de sortie nominal :	+10 dBm
Niveau de sortie maximal :	+11 dBm
Affectation des broches :	Boîtier = Masse Centre = Signal

Entrée de l'émetteur U2

Configuration de l'entrée :	Asymétrique, active
Impédance réelle :	20 kΩ
Niveau d'entrée maximal :	3 V c-à-c (+0.5 dBV) pour 1 % DHT; gain minimal et signal de 1 kHz

Sortie de l'émetteur U2

Connecteur :	SKK
Impédance réelle :	50 Ω
Niveau de sortie nominal :	+10 dBm
Niveau de sortie maximal :	+11 dBm
Affectation des broches :	Boîtier = Masse Centre = Signal

Entrée des récepteurs U4S et U4D

Connecteur :	Antenne	Entrée secteur	Interface réseau
Type de connecteur :	BNC	CEI	D 25 broches
Impédance réelle :	50 Ω	--	--
Niveau d'entrée nominal :	-95 à -30 dBm	90 à 230 Vca, 50/60 Hz	Logique CMOS
Niveau d'entrée maximal :	+6 dBm (-20 dBm recommendé)	230 V ca, 50/60 Hz	--
Affectation des broches :	Boîtier = Masse Centre = Signal	Norme CEI	--
Tension d'alimentatio fantôme :	12 V cc, 150 mA maximal	--	--

Sortie des récepteurs U4S et U4D

Connecteur :	Écouteurs de contrôle	Sortie secteur	Audio à haute impédance	Audio à bass impédance*	Interface réseau
Configuration de la sortie :	Mono asymétrique, 1/4 po	--	Asymétrique	Symétrique	Voir annexe
Impédance réelle :	300 Ω	--	1 kΩ	30 Ω	Voir annexe
Niveau d'entrée nominal :	--	90 à 230 Vca, 5 A	--	--	Logique CMOS
Affectation des broches :	Pointe = Sous tension Nuque = Sous tension Gaine = Masse	Norme CEI	Pointe = Sous tension Nuque/gaine = Masse	1 = Masse 2 = Sous tension 3 = Sous tension	Voir annexe
Protection tension/intensité/alimentation fantôme	Oui		Oui	Oui	5V, 700 mA max.

Niveau de sortie: mic = ligne - 30 dB

Encombrement

U2/87, U2/BETA 87 : 339 g sans piles

U4S:3,30kg

U4D:3,85kg

Homologation

Les systèmes sans fil série UHF Shure sont conformes aux exigences essentielles de la directive européenne R&TTE 99/5/CE et sont autorisés à porter la marque CE.

U1, U2: Conforme à la norme ETSI Européenne EN 300 422 (parties 1 et 2) et ETS 300 445/A1.

U4, U4D: Conformé à la norme ETSI européenne ETS 300 445/A1 et EN 60950.

CE MATÉRIEL RADIO EST PRÉVU POUR UTILISATION EN SPECTACLES PROFESSIONNELS (CLASSE I) ET APPLICATIONS SIMILAIRES.

Accessions fournis

Adaptateur de support de microphone (U2). WA371

Pochette à fermeture éclair (U1). 26A13

Pochette à fermeture éclair (U2). 26A14

Tournevis 80A498

Cable coaxial d'antenne (60 cm) UA802

Antenne demi-onde (838 à 862 MHz). UA820A

Valise de transport pour l'émetteur 65A8257

Insertion de valise de transport. 29B1577

Cordon adaptateur d'instrument (U1). WA302, WA304

Connecteur femelle 4 broches TA4F (U1). WA330

Commutateur audio en ligne (U1). WA360

Câble d'interface récepteur-mélangeur de 1,80 m (fiche

réglage 1/4 po et fiche XLR). WA410

Rallonge d'antenne de 7,6 m UA825

Rallonge d'antenne de 15,2 m UA850

Rallonge d'antenne de 30,4 m UA8100

Kit d'antenne active à distance en ligne (838-862 MHz) UA830KK

Système répartiteur d'antennes/alimentation, 230 Vca UA845KK

Antenne directionnelle UA870KK

PIECES De rechange

Kit d'installation (tournevis, pieds, serre-câbles) 90VL1371

Adaptateurs de montage des antennes à l'avant 95A8647

Cordon d'alimentation 230 Vca. 95A8247

Cordon d'alimentation en série 304 mm (230 V) 85A8678

Cartouche SM58® avec grille (U2/58) RPW112

Cartouche SM86 avec grille (U2/86) RPW114

Cartouche BETA 58A avec grille (U2/BETA 58). RPW118

Cartouche SM87A avec grille (U2/87) RPW116

Cartouche BETA 87A avec grille (U2/BETA 87). RPW120

Cartouche BETA 87C avec grille (U2/BETA 87). RPW122

Grille argent mat pour SM58 RK143G

Grille argent mat pour SM86 RK226

Grille argent mat pour BETA 58A. RK265G

Grille argent mat pour BETA 87A et BETA 87C. RK214G

Grille noire pour BETA 87C RK313

Grille noire pour BETA 58A. RK323G

Grille noire pour BETA 87A et BETA 87C. RK324G

Pince de ceinture (U1) 53A8247A

Antenne (U1) 95A8646

Antenne (U2) 95A2029

Renseignements sur l'octroi de licence

Tout changement ou modification n'ayant pas fait l'objet d'une autorisation expresse de Shure Incorporated peut entraîner la nullité du droit d'utilisation de l'équipement. La licence d'utilisation de l'équipement du microphone sans fil Shure demeure la responsabilité de l'utilisateur, et elle dépend de la classification de l'utilisateur et de l'application prévue par lui ainsi que de la fréquence sélectionnée. Shure recommends vivement de se mettre en rapport avec les autorités compétentes des télécommunications pour l'obtention des autorisations nécessaires, ainsi qu'avant de désirer et de commander des fréquences.

Informations de conformite r&tte

IMPORTANT! Les transmetteurs modèles Shure U1 et U2 conformes aux exigences essentielles de la directive européenne R&TTE 99/5/CE et sont autorisés à porter la marque CE. (€ 0682)

Le récepteur modèle Shure U4 conforme aux exigences essentielles de la directive européenne R&TTE 99/5/CE et est autorisé à porter la marque CE. (C)

CE MATÉRIEL RADIO EST PRÉVU POUR UTILISATION EN SPECTACLES PROFESSIONNELS ET APPLICATIONS SIMILAIRES.

REMARQUE : IL EST POSSIBLE QUE CE MATÉRIEL SOIT CAPABLE DE FONCTIONNER SUR CERTAINES FREQUENCES NON AUTORISÉS LOCALEMENT. SE METTRE EN RAPPORT AVEC LES AUTORITÉS COMPÉTENTES POUR OBTENIR LES INFORMATIONS SUR LES FREQUENCES AUTORISÉS POUR LES SYSTèmes DE MICROPHONES SANS FIL LOCALEMENT

Gamme de fréquences pour ce matériel : 692 MHz-862 MHz

Autorisation d'utilisation : Noter qu'une licence officielle d'utilisation de ce matériel peut être requise dans certains endroits. Consulter les autorités compétentes pour les spécifications possibles. Les modèles de transmetteur Shure U1 et U2 peuvent être utilisés dans les pays et aux gammes de fréquences indiqués au Tableau 1.

REMARQUE : Shure recommende de maintenir une séparation de 500 kHz entre chaque canal de récepteur dans les récepteurs à canal double U4D. Ne pas hésiter à contacter le service clientèle de Shure (49-7131-72140) pour toute assistance ou informations complémentaires concernant la sélection et le réglage des fréquences.

TABLEAU 1

Code de Pays	U1-M3, U2-M3 (692 - 716 MHz)	U1-R3, U2-R3 (774 - 782 MHz)	U1-R7, U2-R7 (782 - 810 MHz)	U1-R6, U2-R6 (800 - 820 MHz)	U1-R2, U2-R2 (800 - 830 MHz)	U1-S2, U2-S2 (838 - 862 MHz)
A	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
B	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
CH	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
D	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
E	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
F	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	*
GB	692-716 MHz*	774-782 MHz*	782-810 MHz*	*	*	838-862 MHz*
GR	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
I	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	*
IRL	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
L	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
NL	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
P	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
DK	*	*	800-810 MHz*	800-820 MHz*	800-830 MHz*	*
FIN	*	*	800,1-810 MHz*	800,1-819,9 MHz*	800,1-819,9 MHz*	*
N	*	*	800-810 MHz*	800-820 MHz*	800-830 MHz*	*
S	*	*	800-810 MHz*	800-814 MHz*	800-814 MHz*	*
Tous les autres pays	*	*	*	*	*	*

*Se mesure en rapport avec les autorités compétentes pour obtenir les informations sur les fréquences autorisées disponibles localement et sur l'utilisation autorisée du matériel.

GUIDE de compatibilité du système sans FIL S2 UHF

Le Tableau 2 donne une liste générale des systèmes compatibles en fréquence dans la bande de 838,000 à 862,000 MHz. Chaque groupe comprend plusieurs canaux compatibles les uns avec les autres.

Jusqu'à 16 systèmes sans fil UHF Shure peuvent être utilisés simultanément dans la bande de 838 à 862 MHz si ces systèmes sont de versions de fréquence KK (abandonnées) ou d'une combinaison de versions KK et S2.

Jusqu'à 28 systèmes sans fil MK2 UHF Shure peuvent être utilisés simultanément dans la bande de 838 à 862 MHz s'ils sont tous de versions de fréquence S2.

Remarque : Les combinaisons d'émetteurs UHF Shure et de récepteurs MK2 UHF Shure ainsi que les combinaisons d'émetteurs MK2 UHF Shure et de récepteurs UHF Shure NE SONT PAS censées fonctionner. Toujours utiliser les combinaisons émetteurs–récepteurs de même version de fréquence (S2 ou KK).

Les groupes 1 à 10 DOIVENT seront utilisés si l'installation comprend des systèmes sans fil UHF Shure (fréquence KK seulement) ou des systèmes sans fil UHF Shure et des systèmes sans fil MK2 UHF Shure (fréquences KK et S2)

Les groupes 1 à 10 PEUVENT seront utilisés si l'installation comprend des systèmes sans fil MK2 UHF Shure seulement (versions de fréquence S2).

Les groupes 11 à 28 peuvent UNIQUEMENT être utilisés si l'installation comprend des systèmes sans fil MK2 UHF Shure seulement (versions de fréquence S2).

Remarque : Il est possible que cet appareil soit capable de fonctionner sur certaines fréquences non autorisées localement. Se mettre en rapport avec les autorités compétentes pour obtenir les informations sur les fréquences autorisées pour les microphones sans fil localement.

Groupes 1 à 10 (utilisée especiallement dans le royaume-uni)

Le groupe 1 comprend 10 fréquences compatibles prises qui se sont dérivées à partir d'une combinaison de fréquences fixes multiple UHF haute et BASSE, ainsi que les fréquences fixes intérieures utilisées.

Le groupe 2 comprend 14 fréquences pour site fixe prises entièrement de la bande multiple haute et BASSE UHF (ces fréquences NE SONT PAS compatibles!)

Les groupes 3 à 4 offrent 10 fréquences compatibles dans le canal de télévision 69 (854 à 862 MHz).

Les groupes 5 à 7 offrent 16 fréquences compatibles dans les canaux de télévision 68 et 69 (846 à 862 MHz).

Les groupes 8 à 10 offrent 16 fréquences compatibles dans les canaux de télévision 67 à 69 (832 à 862 MHz).

Groupes 11 à 28

Les groupes 11 à 13 offrent le nombre maximum de fréquences compatibles entre 838 et 862 MHz.

Le groupe 14 est conforme aux réglementations allemandes RegTP pour utilisateurs publics (« Nutzergruppe 4 ») dans les canaux de télévision 67 à 69.

Le groupe 15 A » dans les canaux de télévision 67 à 69.

Le groupe 16 B » dans les canaux de télévision 67 à 69.

Le groupe 17 est conforme aux nouvelles réglementations allemandes RegTP pour utilisateurs du groupe « Nutzergruppe 3C » dans les canaux de télévision 67 à 69.

Le groupe 18 D » dans les canaux de télévision 67 à 69.

Le groupe 19 e diffusion du groupe « Nutzergruppe 2 » dans les canaux de télévision 67 à 69.

Le groupe 20 1 » dans les canaux de télévision 67 à 69.

Le groupe 21 offre le nombre maximum de fréquences compatibles entre 838 et 846 MHz (canal de télévision 67).

Le groupe 22 offre le nombre maximum de fréquences compatibles entre 846 et 854 MHz (canal de télévision 67).

Le groupe 23 offre le nombre maximum de fréquences compatibles entre 854 et 862 MHz (canal de télévision 67).

Le groupe 24 comprend les « fréquences coordonnées » du « GROUPE 1 » commande comme indiqué par le JFMG**.

Le groupe 25 comprend les « fréquences coordonnées » du « GROUPE 2 » commande comme indiqué par le JFMG**.

Le groupe 26 comprend les « fréquences coordonnées » pour utilisation À L'INTERIEUR de batiments.

Les groupes 27 à 28 comprennent les « fréquences coordonnées » pour utilisation À L'EXTÉRIEUR de bâtiments.

Se mesure en rapport avec les autorités compétentes pour obtenir les informations sur les fréquences autorisées disponibles localement et sur l'utilisation autorisée du matériel.

JMFG Limited est une entreprise qui, sous contrat de l'UK Radiocommunications Agency depuis avril 1997, gère et octroie les licences de la partie du spectre de fréquences radio utilisée pour les émissions de radio et les reportages au Royaume-Uni.

TABLEAU 2 SYSTEMES COMPATIBLES EN FREQUENCY DANS LA BANDE S2 (838 - 862 MHZ)

Channel	Groupe 1	Groupe 2	Groupe 3	Groupe 4	Groupe 5	Groupe 6	Groupe 7	Groupe 8	Groupe 9	Groupe 10
1	854.900	854.900	855.525	855.900	846.875	848.125	843.000	839.250	842.375	839.250
2	855.900	855.275	856.525	856.650	847.875	849.250	846.000	840.750	843.000	840.250
3	856.575	855.900	857.025	857.150	848.375	849.875	847.000	841.375	844.750	841.000
4	857.125	856.175	857.775	858.025	849.625	850.750	847.625	843.000	845.250	844.375
5	858.025	856.575	858.775	858.650	851.125	851.250	848.500	843.750	852.875	845.500
6	858.650	857.625	859.400	859.650	851.875	852.000	850.375	845.000	853.875	846.125
7	859.625	857.950	860.275	860.400	853.500	853.000	852.000	845.750	854.625	847.625
8	860.400	858.200	860.775	860.900	854.875	853.625	854.250	847.500	855.125	848.875
9	860.900	858.650	861.525	861.650	856.625	855.500	856.750	848.000	855.875	851.125
10	861.750	860.400	855.025	854.900	858.125	857.000	857.500	850.500	856.875	852.500
11		860.900			858.875	857.625	858.750	851.625	858.375	854.250
12		861.200			859.375	858.750	859.750	853.875	859.500	854.875
13		861.550			860.375	859.375	860.375	855.000	860.250	855.750
14		861.750			860.875	860.750	861.250	855.500	861.250	857.625
15					861.625	861.375	861.750	857.750	861.875	858.250
16					846.375	847.500	842.500	838.750	841.500	838.625
17
18
19
20
21
22
23
...	KK/S2	KK/S2	KK/S2	KK/S2	KK/S2	KK/S2	KK/S2	KK/S2	KK/S2	KK/S2

Channel	Groupe 11	Groupe 12	Groupe 13	Groupe 14	Groupe 15	Groupe 16	Groupe 17	Groupe 18	Groupe 19	Groupe 20
1	838.300	838.075	838.750	839.475	838.250	838.300	838.350	838.400	838.100	838.100
2	839.050	838.825	840.400	840.625	839.900	839.950	838.750	838.800	840.050	839.050
3	839.650	839.425	840.850	841.100	840.325	840.950	841.000	841.050	840.800	839.750
4	840.550	840.625	841.450	842.525	840.900	841.775	841.825	841.875	841.325	840.175
5	842.200	841.225	841.900	843.575	841.725	842.875	842.925	842.975	842.425	840.750
6	842.650	842.125	842.650	844.800	842.825	843.400	844.675	844.725	843.825	841.575
7	843.700	842.575	843.100	845.750	843.350	844.150	845.650	845.700	844.250	842.675
8	844.300	844.075	843.700	846.900	844.100	844.625	847.300	847.350	844.950	843.200
9	845.050	844.675	845.200	847.475	844.575	845.600	851.450	851.500	845.500	843.950
10	845.500	845.125	845.650	849.425	854.250	848.950	854.350	854.400	845.900	844.425
11	847.150	846.475	847.150	849.950	855.200	853.600	854.750	854.800	846.600	845.400
12	848.200	849.175	848.350	851.550	855.900	854.300	855.300	855.350	848.800	845.900
13	849.400	849.775	849.250	852.850	856.325	854.700	856.425	856.475	854.100	853.400
14	850.150	850.225	851.950	854.900	856.900	855.250	857.000	857.050	854.600	854.100
15	850.750	852.475	852.700	856.600	857.725	855.950	857.825	857.875	855.575	854.500
16	853.000	853.375	853.150	857.125	858.825	856.375	858.925	858.975	856.050	855.750
17	853.450	853.825	853.750	857.975	859.350	857.775	859.450	859.500	857.325	856.175
18	854.950	854.575	854.500	858.575	860.100	858.875	860.675	860.725	858.425	856.750
19	855.400	855.025	854.950	859.025	860.575	859.400	861.650	861.700	859.250	857.575
20	856.300	855.625	856.000	859.675		860.150			859.825	858.675
21	857.050	856.075	856.450	861.200		860.625			860.250	859.200
22	857.950	857.275	857.350	861.800					860.950	859.950
23	858.400	858.025	857.800						861.900	861.900
...	S2	S2	S2	S2	S2	S2	S2	S2	S2	S2

Channel	Groupe 21	Groupe 22	Groupe 23	Groupe 24	Groupe 25	Groupe 26	Groupe 27	Groupe 28
1	838.075	846.075	854.075	855.675	856.500	854.625	854.325	854.325
2	838.375	846.675	854.375	856.375	857.500	854.925	854.775	854.625
3	838.975	846.975	854.975	856.800	858.250	855.525	855.525	855.075
4	839.275	847.575	855.275	857.425	858.700	855.825	856.125	855.375
5	840.025	848.025	855.725	860.600	859.525	856.275	856.425	855.975
6	840.325	848.325	856.025			856.575	856.875	856.275
7	840.925	848.925	856.625			857.175	857.175	856.725
8	841.225	849.225	856.925			857.475	857.775	857.025
9	843.025	851.025	858.725			858.975	859.750	859.900
10	843.325	851.325	859.325			859.275	860.200	860.200
11	843.925	851.925	859.625			859.875	860.500	860.800
12	844.225	852.225	860.075			860.175	860.950	861.100
13	844.675	852.675	860.675			860.625	861.550	861.550
14	844.975	852.975	861.050			860.925	861.925	861.850
15	845.575	853.575	861.575			861.525
16	845.875	853.875	861.875			861.825
17
18
19
20
21
22
23
...	S2	S2	S2	S2	S2	S2	S2	S2

838-862 MHz

U1: 175,2 g batterie

La “Liste maîtresse” (groupes A1 à B4) est un index complet de toutes les fréquences de systèmes utilisées dans la bande de 838 à 862 MHz, par tranches de 25 kHz.
