MANUAL DE USUARIO S2 SHURE

GUIA DE COMPATIBILIDAD DE SISTemas INALÁMBRICOS DE UHF S2...38

LISTAMAEESTRA 52

DATI TECHNICI 42

GUIDA ALLA COMPATIBILITA DEL SISTEMA SENZA FILI UHF S2 48

L'ELENCO PRINCIPALE 52

SPECIFICATIONS

Gama de Frequencias portadoras

838-862 MHz

Alcance

152,4 mínimo, bajo conditiones tíPICAs; 487.6 m (1600 pies) máximo.

NOTA: El alcance real depende de los niveles de absorccion, reflexion e interferencia de RF.

Respuesta de audiofrecuencia

50 a 15.000 Hz, ±2 dB.

Gama de ajuste de ganancia

U1:0a40dB

U2: 0 a 26 dB

Modulación

Desviación de Frequencia de ±18 kHz con sistemas de compresor/expansor y filtros de preénfasis y deénfasis

Potencia de calidad RF

U1, U2: 10 mW max.

Gama dinámica

102 dB (ponderación A)

Sensibilitad de RF

U4S	U4D
-110 dBm	-107 dBm
12 dB SINAD	12 dB SINAD
-105 dBm	-102 dBm
30 dB SINAD	30 dB SINAD

Rechazo de imágenes

90 dB típico

Rechazo de senales espurias

75 dB típico

Silenciamiento máximo (ref. desviación de 18 kHz)

100 dB (ponderación A)

Polaridad de signaled audio

Unas prsion positiva en el diafragma del microfono (o un voltaje positivo aplicado a la punta de la clavija tipo audifono WA302) produce un voltaje positivo en la clavija 2 con respecto a la clavija 3 de la saliva de baja impedancia y con respecto a la punta de la saliva de alta impedancia con jack de 1/4 pulg.

Distorsión de sistemas (ref. desviación de ±18 kHz, modulación de 1 kHz)

Distorsión armónica total: 0,3% típica

Requisitos de alimentación

U1, U2: Bateríasullan AA de 1,5 V; baterías de NiCad.optionales.
U4: 230 VCA, 50/60 Hz
Condescn de alimentacion: 9.6 W min, 13.2 W max (U4S)
12 W min, 16 W max (U4D)
15 W min, 16 W max (UA840)

Duración de la batería (túpica)

12 hours (con baterías alcalinas AA de 1,5 V)

Gama de temperatura de funcionaiento

-6°a+49°C

NOTA: Las caracteristicas de la batería podrán limitar esta gama.

Entrada de transmisor U1 (Figura 1)

Conector:	TA4F o LEMO (optional)
Configuración de entrada:	Desequilibrada, activa
Impedancia real:	18 kΩ con micrófono de corbata 1 MΩ con cable para instrumento
Nivel máximo de entrada:	6 Vp-p (+7 dBV) para 1% de THD usingoelfast de 1 kHz con ganancia en valor de ajuste minimum
Conexión de clavijas deconector TA4F:	Clavija 1: Tierra Clavija 2: +5 V Clavija 3: Audio Clavija 4: 20 kΩ respecto a tierra y audio (en el cable adaptador para instrumento, la clavija 4 flota)
Conexión de clavijas deconector LEMO:	Clavija 1: a Clavija 3 y 10 kΩ a tierra Clavija 2: +5 V Clavija 3: Audio Clavija 4: a escudo (tierra)
Voltaje para potenciafantasma:	Suministro de +5 V al cartucho del micrófono

NOTA: LA CONEXION DE MICROFONPO PARA CORBATA CONECTA LA CLAVIA 2a 3 La;PERO EL CABLE DE GUITARRA NO LO HACE

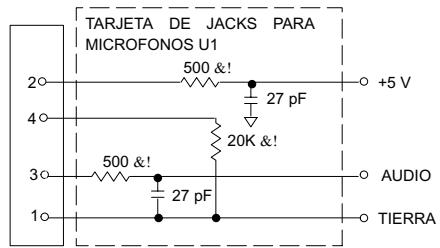

TARJETA DE JACK DE MICROFONO U1L (CONECTOR LEMO DE 4 CLAVIJAS)
FIGURA 1

Salida de transmisor U1

Conector:	SKK
Impedancia real:	50 Ω
Nivel nominal de salute:	+10 dBm
Nivel máximo de salute:	+11 dBm
Conexión de clavijas:	Casco = Tierra Centro = Señal

Entrada de transmisor U2

Configuración de entrada:	Desequilibrada,activa
Impedancia real:	20 kΩ
Nivel máximo de entrada:	3 Vp-p(+0.5 dBV) para 1% de THD usingoswithandeno signaled 1 kHz con ganancia en valor deajuste minimum

Salida de transmisor U2

Conector:	SKK
Impedancia real:	50 Ω
Nivel nominal de salute:	+10 dBm
Nivel máximo de salute:	+11 dBm
Conexión de clavijas:	Casco = Tierra Centro = Señal

Entrada de receptores U4S y U4D

Conector:	Antena	Entrada de potencia	Conexión a red
Tipo de conector:	BNC	IEC 320	Tipo D, 25 clavijas
Impedancia real:	50 Ω	--	--
Nivel nominal de entrada:	-95 a -30 dBm	230 VCA, 50/60 Hz	Lógica CMOS
Nivel máximo de entrada:	+6 dBm(-20 dBmrecommended)	254 VCA, 50/60 Hz	--
Conexión declavijas:	Casco = TierraCentro = Señal	Estándar IEC	--
Voltaje parapotencia remota:	12 VCC, 150 mA maxi.	--	--

Salida de receptores U4S y U4D

Conector:	Monitor	Potencia de salute	Audio altaimpedancia	Audio bajoimpedancia*	Conexióna red
Configuraciónde salute	Monofónica,desequilib.,1/4 pulg	--	Desequilibrada	Equilibrada	VeaApéndice
Impedanciarel:	300 Ω	--	1 kΩ	30 Ω	VeaApéndice
Nivel nominalde entrada:	--	230 VCA, 5A	--	--	LógicaCMOS
Conexión declavijas:	Punta = SeñalAnillo = Señalmanguito = Tierra	EstándarIEC	Punta = SeñalAnillo/manguito= Tierra	1 = Tierra2 = Señal3 = Señal	VeaApéndice
óProtección delvotaje/corriente/potenciasfantasma?	Sí	--	Sí	Sí	5 V, 700mA max.

*Nivel de salute: nivel de micrófono = nivel de ligne - 30 dB

Dimensiones totales

U1: 92,2 mm (largo) x 64,7 mm (an.) x 24,2 mm (alt.)

U2/58: 228,6 mm (largo) x 51 mm (diám.)

U2/SM86: 213 mm (largo) x 49 mm (diam.)

U2/BETA 58A: 220,9 mm (largo) x 51 mm (diam.)

U2/87: 223,5 mm x 51 mm (diám.)

U2/BETA 87: 228 mm (largo) x 50 mm (diám.)

U4S/U4D: 44,5 mm (alt.) x 482,6 (an.) x 295,3 mm (prof.)

Peso neto

U1: 175,2 g sin bateria

U2/58, U2/BETA58A: 330 g sin batería

U2/SM86:332 g sin bateria

U2/87, U2/BETA 87: 339 g sin bateria

U4S: 3,30 kg

U4D:3,85kg

Certificaciones

Los sistemas inalámbricos de la série UHF de Shure cumplen con los requisitos es- enciales de la directriz europea 99/5/EC de RTTE y califican paraninger lamarca CE.

U1, U2: Conformen a la norma ETSI europea EN 300 422 (partes 1 y 2) y ETS 300 445/A1.

U4, U4D: Conformen a la norma ETSI europea ETS 300 422 y EN 60950.

ESTE EQUIPO DE RADIO HA SIDO DISEñADO PARA USARSE EN APLICACIONES DE ENTRETENIMIENTO PROFESIONAL (CLASE I) Y SIMILARES.

ACCESORIOS SUMINISTRADOS

Pedestal para micrófono (U2). WA371

Bolsa con cremallera (U1) 26A13

Bolsa con cremallera (U2) 26A14

Destornillador 80A498

Cable coaxial para antenna (0,6 m) UA802

Antena de 1/2 onda (838-862 MHz) .UA820A

Caja de transporte del transmisor. 65A8257

Inserción para la caja de transporte del transmisor 29B1577

Cable de extension de 15,2 m para antenna UA850

Cable de extension de 30,4 m para antenna UA8100

Juego activo para antennas remotas en linea (838 - 862 MHz). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sistema de distribución de antenas/alimentacion, 230 VCA . UA845KK

Antena Direccional UA870KK

REPUESTOS

Juego de tornillería 90VL1371

Adaptadores de tabique para montaje delantero de antenas 95A8647

Cordón de alimentación para 230 VCA 95A8247

Cartucho SM58® con rejilla (U2/58) . RPW112

Cartucho SM86 con rejilla (U2/86) . RPW114

Cartucho BETA 58A con rejilla (U2/BETA 58) RPW118

Cartucho SM87A con rejilla (U2/87). RPW116

Cartucho BETA 87A con rejilla (U2/BETA 87A) . RPW120

Cartucho BETA 87C con rejilla (U2/BETA 87C) . RPW122

Rejilla plateada mate para SM58 RK143G

Rejilla plateada mate para SM86 RPM226

Rejilla plateada mate para BETA 58A RK265G

Rejilla plateada mate para BETA 87A y BETA 87C . RK214G

Rejilla negra para BETA 87C RK313G

Rejilla negra para BETA 58A RK323G

Rejilla negra para BETA 87A y BETA 87C. RK324G

Cordón de alimentación para connexión enadena de 304 mm. 95A8678

Gancho para cinturón (U1) 53A8247A

Antena (U1) 95A8646

Antena (U2) 95A2029

INFORMATION PARA OBTENCION DE LICENCIAS

Las modificaciones o losCambios efectuados sin laaprobacion expresa de ShureIncorporated podrrian anular la autorizacion concedida para usar el equipo. La obtencionde licencias de operation para equipments de microfonos inalambricos Shure es responsabildad del usuario, y la otorgabilitad de licencias depende de la clasificacion y la aplicacion del usuario y de la fecuencia selectionada. Shure recomienda enfátamente al usuario ponerse en contacto con las autoridades de telecomunicaciones correspondentes respecto a la obtencion de licencias antes de selectionar y Solicitar frequencies.

INFORMATION DE CONFORMIDAD RTTE

IMPORTANTE: Los transmisores modelos U1 y U2 de Shure cumplen con los requisitos esencias de la directriz europea 99/5/EC de RTTE y califican paraellar la marca CE. C0682

El receptor Modelo U4 de Shure cumple con los requisitos esencias de la directriz europea 99/5/EC de RTTE y califican para落户 lamarca CE. (C)

ESTE EQUIPO DE RADIO HA SIDO DISEñADO PARA USARSE EN APLICACIONES DE ENTRETENIMIENTO PROFESIONAL Y SIMILARES.

NOTA: ES POSIBLE QUE ESTE EQUIPO FUNCIONE EN ALGUNAS FRECUENCIAS NO AUTORIZADAS EN SU REGION. POR FAVOR CONTACTE A LA AUTORIDAD NACIONAL PARA OBTENER INFORMACION ACERCA DE LAS FRECUENCIAS AUTORIZADAS PARA PRODUCTOS CON MICROFONOS INALAMBRICOS EN SU ZONA

Gama de Frequencias de este equipo: 692 MHz-862 MHz

Licencia de uso: Tenga presente que se pueda requisir una licencia ministerial para hacerFuncionar este equipo enellas areas.Consulte a la autoridad nacional sobre los posibles requisitos.

Los transmisores Shure modelos U1 y U2 peuvent usarse en los País yGames de frequencies indicados en la Tabla 1.

NOTA: Shure recomiendamanteneruna separacionde 500kHz entreloscanalesdecadereceptor en los receptoresU4Dde dos canales.Comuniquese conelDepartamento de Servicio deShure (49-7131-72140)si necesita informacionadicularoayuda para la selecciondefrecuencias y configuracion delsystema.

TABLE 1

Codigo de Pais	U1-M3, U2-M3 (692 - 716 MHz)	U1-R3, U2-R3 (774 - 782 MHz)	U1-R7, U2-R7 (782 - 810 MHz)	U1-R6, U2-R6 (800 - 820 MHz)	U1-R2, U2-R2 (800 - 830 MHz)	U1-S2, U2-S2 (838 - 862 MHz)
A	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
B	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
CH	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
D	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
E	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
F	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	*
GB	692-716 MHz*	774-782 MHz*	782-810 MHz*	*	*	838-862 MHz*
GR	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
I	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	*
IRL	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
L	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
NL	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
P	692-716 MHz*	774-782 MHz*	782-810 MHz*	800-820 MHz*	800-830 MHz*	838-862 MHz*
DK	*	*	800-810 MHz*	800-820 MHz*	800-830 MHz*	*
FIN	*	*	800,1-810 MHz*	800,1-819,9 MHz*	800,1-819,9 MHz*	*
N	*	*	800-810 MHz*	800-820 MHz*	800-830 MHz*	*
S	*	*	800-810 MHz*	800-814 MHz*	800-814 MHz*	*
Demás páises	*	*	*	*	*	*

• Comuníquese con la autoridad nacional para Obtener información en cuando a las Frequencias legales disponibles y usos legales del equipo en su área.

GUIA DE COMPATIBILIDAD DE SISTEMA INALAMBRICO UHF S2

La Tabla 2ofrece un resumen de los sistemas con Frequencias compatibles en la banda de 838,000 a 862,000 MHz. Cada grupo contiene canales multiples, los cuales son compatibles entre sí.

Hasta 20 sistemas inalámbricos UHF de Shure pueda configurar simultáneamente en la banda de los 838-862 MHz, si los sistemas son de version de Frequencias KK (discontinuados), o una combinación de sistemas de version KK y S2.

Hasta 30 sistemas inalámbricos UHF MK2 de Shure pueda configurar simultáneamente en la banda de 838-862 MHz, si todos los sistemas son de version de frequencias S2.

Note: Los transmisores UHF de Shure no está disnados para funciona con los receptores UHF MK2 de Shure, como tampoco los transmisores UHF MK2 de Shure está disnados para funciona con los receptores UHF de Shure. Siempre use transmisores y receptores de una misma version de Frequencias (S2 o KK).

Grupos 1-10 DEBEN usarse si la instalación incluye sistemas inalámbricos UHF de Shure (sólo version de frequencies KK) o Sistema inalámbricos UHF de Shure y sistemas inalámbricos UHF MK2 de Shure (versiones de frequencies KK y S2)

Grupos 1-10 PUEDEN usarse si la instalacion incluye sistemas inalambricos UHF MK2 de Shure (versiones de Frequencias S2).

Grupos 11-28 SOLAMENTE puede usarse si la instalación incluye sistemas inalámbricos UHF MK2 de Shure (versiones de Frequencias S2).

Note: Este aparato es capaz de funciona con todas frequencies no autorizadas para su region. Por favor comuniquese con las autoridades naciales para Obtener informacion para el uso autorizzato de microfonos inalambricos en su region.

CONTENIDO DEL GRUPO

Grupos 1-10*

El Grupo 1 contiene 10 frequencies compatibles que se derivan de una combinación de frequencies de situ fijo (UHF multiples, altas y bajas), al igual que frequencies de situ fijo para uso puertas adento.

El Grupo 2 contiene 14 Frequencias de situ fijo tomadas en su totalidad de las bandas alta y baja multíples de UHF (estas Frequencias NO son compatibles).

Los Grupos 3-4 proportionsan 10 freuencias compatibles comprehendidas bajo el canal 69 de TV (854-862 MHz).

Los Grupos 5-7 proportionsan 16 Frequencias compatibles comprehendidas bajo el centro de los canales 68-69 de TV (846-862 MHz).

Los Grupos 8-10 proportionsan 16 Frequencias compatibles comprehendidas bajo de los canales 67-69 de TV (838-862 MHz).

Grupos 11-16

Los Grulpos 11-13 ofrecen el numero maximalo de fecuencias compatibles entre 838 y 862 MHz.

El Grupo 14 cumple con las regulaciones RegTP de Alemania para usuario Públicos ("Nutzergruppe 4").

El Grupo 15 cumple con las新品as regulaciones RegTP de Alemania para sistemas de "Nutzergruppe 3A" dentro canales 67-69 de TV.

El Grupo 16 cumple con las新品as regulaciones RegTP de Alemania para sistemas de "Nutzergruppe 3B" bajo canales 67-69 de TV.

El Grupo 17 cumple con las新品as regulaciones RegTP de Alemania para usuario de "Nutzergruppe 3C" bajo canales 67-69 de TV.
El Grupo 18 cumple con las新品as regulaciones RegTP de Alemania para usuario de "Nutzergruppe 3D" dentro canales 67-69 de TV.
El Grupo 19 cumple con las新品as regulaciones RegTP de Alemania para usuario de difusión de "Nutzergruppe 2" dentro canales 67-69 de TV.
El Grupo 20 cumple con las新品as regulaciones RegTP de Alemania para usuario de difusión de "Nutzergruppe 1" dentro canales 67-69 de TV.
El Grupo 21 ofrece el numero maximalo de frequencies compatibles entre 838 y 846 MHz (canal 67 de TV)
El Grupo 22 ofrece el numero maximalo de freuencias compatibles entre 846 y 854 MHz (canal 68 de TV)
El Grupo 23 ofrece el numero maximalo de freuencias compatibles entre 854 y 862 MHz (canal 69 de TV)
El Grupo 24 contiene "frecuencias coordinadas" compatibles recomendadas según "SET 1", según lo estipula JFMG.
El Grupo 25 contiene "frecuencias coordinadas" compatibles recomendadas según "SET 2", según lo estipula JFMG.
El Grupo 26 contiene "frecuencias coordinadas" para uso PUERTAS ADENTRO.

Los Grupos 27-28 contienen "frecuencias coordinadas" para uso PUERTAS AFUERA.

*Comuniquese con la autoridad nacional para Obtener informacion en cuando a las fecuencias legales disponibles y usos legales del equipo en su area.

**JMFG Limited es unaEmpresa que ha sido contratada por la Agencia de Radiocomunicaciones del Reino Unido desde abril de 1997 para administrar y otorgar licencias sobre la parte del espectro radial realizada para la preparacion de programas y eventos especials en el Reino Unido.

TABLE2
SISTemas CON FRECUENCIAS COMPATIBLES EN LA BANDA S2 (838 - 862 MHz)

Canal	Grupo 1	Grupo 2	Grupo 3	Grupo 4	Grupo 5	Grupo 6	Grupo 7	Grupo 8	Grupo 9	Grupo 10
1	854.900	854.900	855.525	855.900	846.875	848.125	843.000	839.250	842.375	839.250
2	855.900	855.275	856.525	856.650	847.875	849.250	846.000	840.750	843.000	840.250
3	856.575	855.900	857.025	857.150	848.375	849.875	847.000	841.375	844.750	841.000
4	857.125	856.175	857.775	858.025	849.625	850.750	847.625	843.000	845.250	844.375
5	858.025	856.575	858.775	858.650	851.125	851.250	848.500	843.750	852.875	845.500
6	858.650	857.625	859.400	859.650	851.875	852.000	850.375	845.000	853.875	846.125
7	859.625	857.950	860.275	860.400	853.500	853.000	852.000	845.750	854.625	847.625
8	860.400	858.200	860.775	860.900	854.875	853.625	854.250	847.500	855.125	848.875
9	860.900	858.650	861.525	861.650	856.625	855.500	856.750	848.000	855.875	851.125
10	861.750	860.400	855.025	854.900	858.125	857.000	857.500	850.500	856.875	852.500
11		860.900			858.875	857.625	858.750	851.625	858.375	854.250
12		861.200			859.375	858.750	859.750	853.875	859.500	854.875
13		861.550			860.375	859.375	860.375	855.000	860.250	855.750
14		861.750			860.875	860.750	861.250	855.500	861.250	857.625
15					861.625	861.375	861.750	857.750	861.875	858.250
16					846.375	847.500	842.500	838.750	841.500	838.625
17
18
19
20
21
22
23
...	KK/S2	KK/S2	KK/S2	KK/S2	KK/S2	KK/S2	KK/S2	KK/S2	KK/S2	KK/S2

Canal	Grupo 11	Grupo 12	Grupo 13	Grupo 14	Grupo 15	Grupo 16	Grupo 17	Grupo 18	Grupo 19	Grupo 20
1	838.300	838.075	838.750	839.475	838.250	838.300	838.350	838.400	838.100	838.100
2	839.050	838.825	840.400	840.625	839.900	839.950	838.750	838.800	840.050	839.050
3	839.650	839.425	840.850	841.100	840.325	840.950	841.000	841.050	840.800	839.750
4	840.550	840.625	841.450	842.525	840.900	841.775	841.825	841.875	841.325	840.175
5	842.200	841.225	841.900	843.575	841.725	842.875	842.925	842.975	842.425	840.750
6	842.650	842.125	842.650	844.800	842.825	843.400	844.675	844.725	843.825	841.575
7	843.700	842.575	843.100	845.750	843.350	844.150	845.650	845.700	844.250	842.675
8	844.300	844.075	843.700	846.900	844.100	844.625	847.300	847.350	844.950	843.200
9	845.050	844.675	845.200	847.475	844.575	845.600	851.450	851.500	845.500	843.950
10	845.500	845.125	845.650	849.425	854.250	848.950	854.350	854.400	845.900	844.425
11	847.150	846.475	847.150	849.950	855.200	853.600	854.750	854.800	846.600	845.400
12	848.200	849.175	848.350	851.550	855.900	854.300	855.300	855.350	848.800	845.900
13	849.400	849.775	849.250	852.850	856.325	854.700	856.425	856.475	854.100	853.400
14	850.150	850.225	851.950	854.900	856.900	855.250	857.000	857.050	854.600	854.100
15	850.750	852.475	852.700	856.600	857.725	855.950	857.825	857.875	855.575	854.500
16	853.000	853.375	853.150	857.125	858.825	856.375	858.925	858.975	856.050	855.750
17	853.450	853.825	853.750	857.975	859.350	857.775	859.450	859.500	857.325	856.175
18	854.950	854.575	854.500	858.575	860.100	858.875	860.675	860.725	858.425	856.750
19	855.400	855.025	854.950	859.025	860.575	859.400	861.650	861.700	859.250	857.575
20	856.300	855.625	856.000	859.675		860.150			859.825	858.675
21	857.050	856.075	856.450	861.200		860.625			860.250	859.200
22	857.950	857.275	857.350	861.800					860.950	859.950
23	858.400	858.025	857.800						861.900	861.900
...	S2	S2	S2	S2	S2	S2	S2	S2	S2	S2

Canal	Grupo 21	Grupo 22	Grupo 23	Grupo 24	Grupo 25	Grupo 26	Grupo 27	Grupo 28
1	838.075	846.075	854.075	855.675	856.500	854.625	854.325	854.325
2	838.375	846.675	854.375	856.375	857.500	854.925	854.775	854.625
3	838.975	846.975	854.975	856.800	858.250	855.525	855.525	855.075
4	839.275	847.575	855.275	857.425	858.700	855.825	856.125	855.375
5	840.025	848.025	855.725	860.600	859.525	856.275	856.425	855.975
6	840.325	848.325	856.025			856.575	856.875	856.275
7	840.925	848.925	856.625			857.175	857.175	856.725
8	841.225	849.225	856.925			857.475	857.775	857.025
9	843.025	851.025	858.725			858.975	859.750	859.900
10	843.325	851.325	859.325			859.275	860.200	860.200
11	843.925	851.925	859.625			859.875	860.500	860.800
12	844.225	852.225	860.075			860.175	860.950	861.100
13	844.675	852.675	860.675			860.625	861.550	861.550
14	844.975	852.975	861.050			860.925	861.925	861.850
15	845.575	853.575	861.575			861.525
16	845.875	853.875	861.875			861.825
17
18
19
20
21
22
23
...	S2	S2	S2	S2	S2	S2	S2	S2

DATI TECHNICI

12 ore (con le pile alcaline AA da 1,5 V).

Conector:	TA4F o LEMO (optional)
Configuración de entrada:	Desequilibrada, activa
Impedancia real:	18 kΩ con micrófono de corbata 1 MΩ con cable para instrumento
Nivel máximo de entrada:	6 Vp-p (+7 dBV) para 1% de THD usingo seals de 1 kHz con ganancia en valor de ajuste是最imo
Conexión de clavijas de conductor TA4F:	Clavija 1: Tierra Clavija 2: +5 V Clavija 3: Audio Clavija 4: 20 kΩ respecto a tierra y audio (en el cable adaptador para instrumento, la clavija 4 flota)
Conexión de clavijas de conductor LEMO:	Clavija 1: a Clavija 3 y 10 kΩ a tierra Clavija 2: +5 V Clavija 3: Audio Clavija 4: a escudo (tierra)
Voltaje para potencia fantasma:	Suministro de +5 V al cartucho del micrófono

NOTA: PER MICROFONILALYIER,IPIEDINI3E4SARANCO COLLEGATI;NONLOSARANPOPERUNCAVOPERCHITARRA.

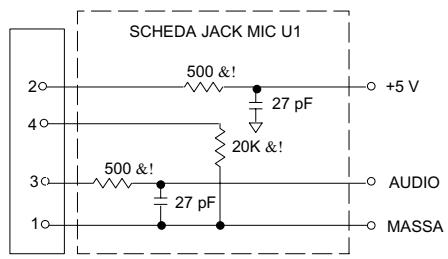

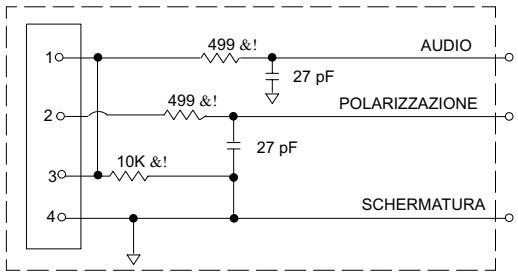

SCHEDA JACK MIC U1L (CONNETTORE LEMO A 4 PIEDINI)
FIGURA 1

Busta con cerniera lampo (U2) 26A14

Cacciavite 80A498

Cavo coassiale per antenna (60 cm) UA802

Antenna a 1/2 onda (838-862 MHz). UA820A

La "Lista maestra" de Shure (Grupos A1-B4) es un indice completo de todas las Frequencias.Ofrecidas en la banda de 838-862 MHz, en intervals de 25kHz cada uno.

L'ELENCO PRINCIPALE
