MODE D'EMPLOI VS306 X10
UD - UNIVERSEL DOMAVENIR - www. u-d. fr

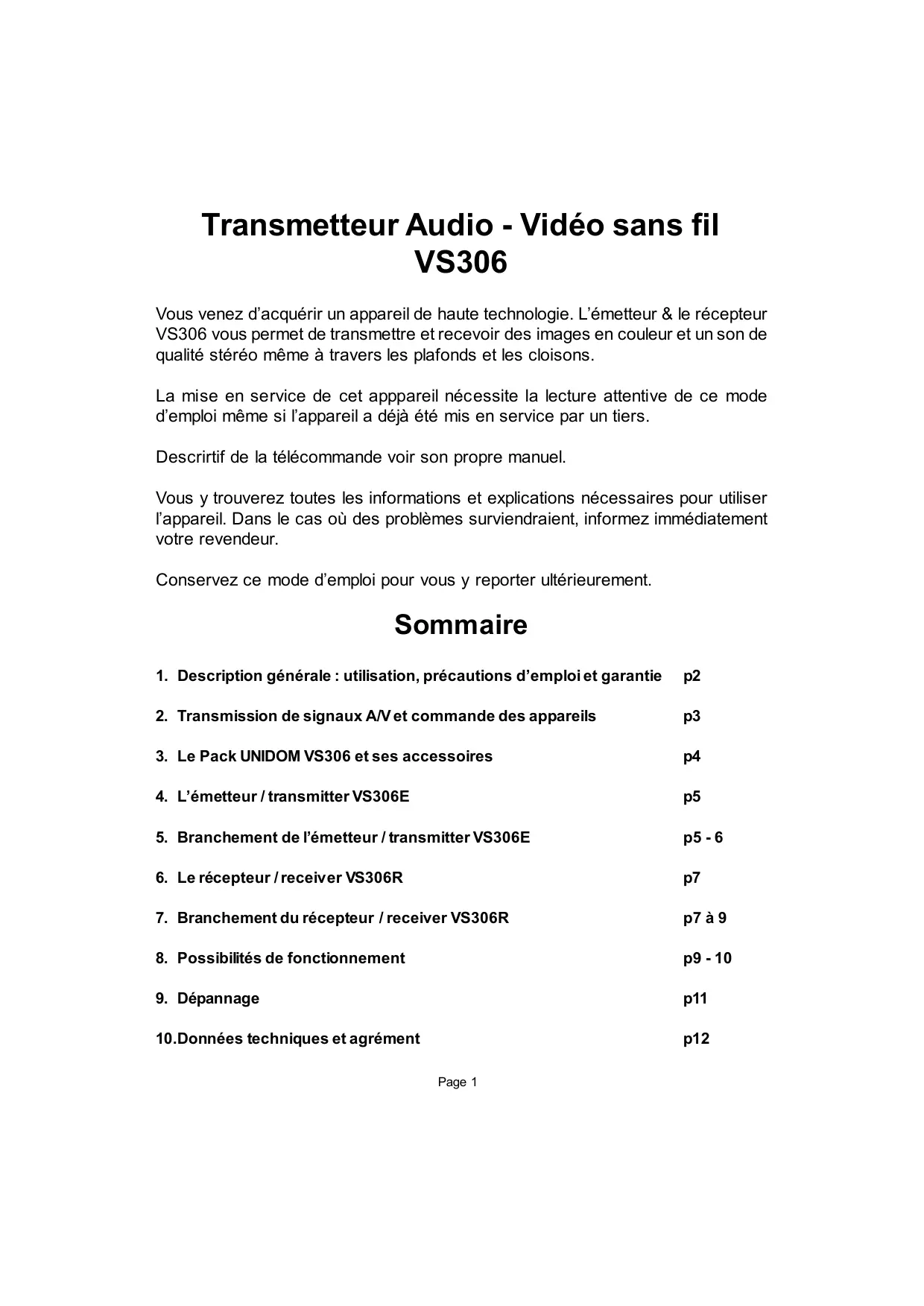

Transmetteur audio - video sans fil VS306
Vous venez d'acquérir un appareil de haute technologie. L'émetteur & le récepteur VS306 vous permet de transmettre et recevoir des images en couleur et un son de qualité stéréo même à travers les plafonds et les cloisons.
La mise en service de cet appareil nécessite la lecture attentive de ce mode d'emploi même si l'appareil a déjà été mis en service par un tiers.
Description de la télécommande voir son propre manuel.
Vous y trouvezz toutes les informations et explications nécessaires pour utiliser l'appareil. Dans le cas où des problèmes surviendraient, informez immédiatement votre revendeur.
Conservez ce mode d'emploi pour vous y reporter ultérieurement.
Sommaire
- Description générale : utilisation, précautions d'emploi et garantie – p2
- Transmission de signaux A/V et commande des appareils p3
- Le Pack UNIDOM VS306 et ses accessoires p4
- L'émetteur / transmitter VS306E p5
- Branchement de l'émetteur / transmitter VS306E p5-6
- Le récepteur / receiver VS306R p7
- Branchement du récepteur / receiver VS306R p7 à 9
- Possibilités de fonctionnement p9 - 10
- Dépannage p11 10. Données techniques et agrément p12
Utilisation prévue
L'émetteur/transmitter & le récepteur/receiver sont conçus pour fonctionner dans un local sec, en intérieur.
Les conditions d'humidité et de température doivent être évitées.
L'alimentation s'effectue par des blocs d'alimentation 12V fournis. Utilisez uniquement les accessoires d'alimentation prévus.
L'appareil est homologué CE. Il est également conforme aux directives sur les basses tensions.
Précautions d'emploi
Tout maniement incorrect expose l'utilisateur à des risques d'accidents électriques.
En cas de défaillance de l'alimentation, l'appareil doit être immédiatement mis hors service. Pour éviter les dommages dus à la foudre, l'appareil doit être débranché du secteur en cas de menace d'orage. Cette précaution s'applique également lorsque l'appareil reste inutilisé pendant une période prolongée.
Attention: le transmetteur audio-video VS306 nedoit PAS etre utilisé a l'exterieur.
Si toutefois vous décidez, à vos risques, de l'utiliser à l'extérieur, protéger l'appareil des projections d'eau.
Garantie limitée
La garantie s'applique aux matériels contenus dans le Pack VS306 (émetteur/transmitter, récepteur/receiver, télécommande universelle et accessoires), néanmoins elle ne couvre pas l'adjonction de nouveaux codes de la télécommande ZAP311, ceci concernant tous appareils audio-visuels commercialisés après la date d'achat du transmetteur audio-video VS306.
L'ouverture des blocs secteur est proscrite. Toute intervention de contrôle sur l'appareil doit être réalisée par un technicien compétent.
Le produit ne doit pas être modifié ou démonté. Les instructions de sécurité et de montage doivent être respectées.
Les pièces défectueuses doivent être remplacées par des pièces détachées d'origine.
Les valeurs électriques caractéristiques doivent être systématiquement respectées, notamment pour la tension de service de l'appareil et des accessoires.
En cas de dommages imputables au non-respect du mode d'emploi ou des clauses précédentes, la garantie ne s'applique pas, et nous ne pouvons être tenus responsables des préjudices ainsi causés.
2. Transmission de signaux audio et vidéo
Les signaux audio et video sont transmis dans la plage de 2.4 GHz par l'émetteur au récepteur.
Selon le nombre et l'épaisseur des parois à traverser, la distance de transmission entre émetteur et récepteur peut aller jusqu'à 30 m, alors qu'elle pourra atteindre jusqu'à 100 m en champ libre et selon les conditions environnantes.

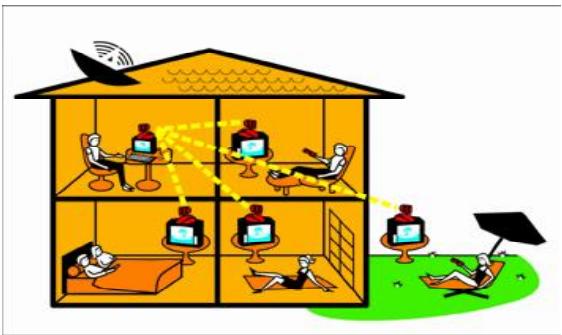

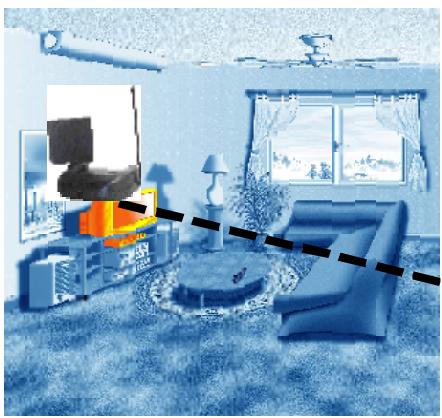

Commande à distance des appareils audiovisuels par la télécommande d'origine

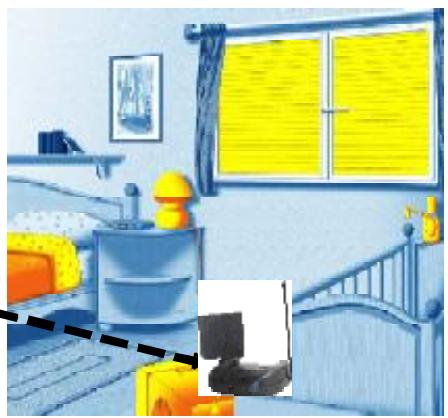

Si l'on oriente la télécommande d'origine en direction de la fenêtre infrarouge du récepteur/receiver, les signaux infrarouge de la télécommande sont convertis en signaux radio HF. Ces signaux sont transmis dans la plage des 433 MHz à l'émetteur/transmitter qui les reconvertit en signaux infrarouges pour la commande à distance des appareils audiovisuels. Ces signaux infrarouges sont acheminés, via le renvoi infrarouge IR jusqu'à l'appareil audiovisuel correspondant (ex. récepteur satellite SAT).
Pour que l'appareil, exemple le récepteur SAT, puisse être commandé à distance pour sélectionner le programme, le renvoi infrarouge IR doit être placé entre 20 et 30 cms face aux appareils à commander.
À l'aide du mode d'emploi de l'appareil à commander, définir l'emplacement du renvoi infrarouge IR, le positionnement doit s'effectuer par essais successifs.
Une fois placé, le renvoi infrarouge IR permet de commander plusieurs appareils différents, par exemple un récepteur satellite (SAT, TPS ou CANAL Satellite) et un magnétoscope (VCR).
Vous aurez ainsi la possibilité de commander l'ensemble à l'aide des télécommandes d'origine.
Pour faciliter les commandes à distance, nous vous conseillons d'utiliser une télécommande universelle (consulter votre revendeur ou visitez notre site internet www.unidom.fr)

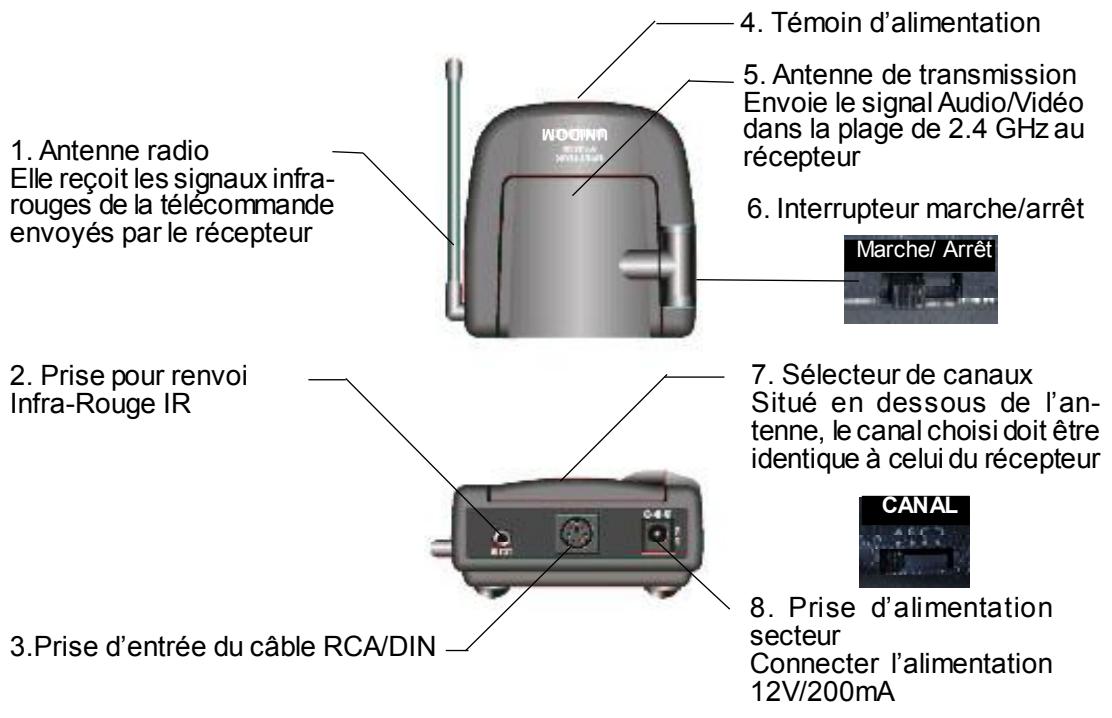

Émetteur/transmitter ses accessoires spécifiques
Prise spécifique RCA/Péritel Émetteur/transmitter avec son câble RCA/DIN
Alimentation 12V/200mA spécifique Émetteur/transmitter
Renvoi Infrarouge IR spécifique Émetteur/Transmitter




Récepteur/receiver ses accessoires spécifiques
Prise spécifique RCA/Péritel Récepteur/receiver avec son câble RCA/RCA
Alimentation 12V/500mA spécifique Récepteur/receiver

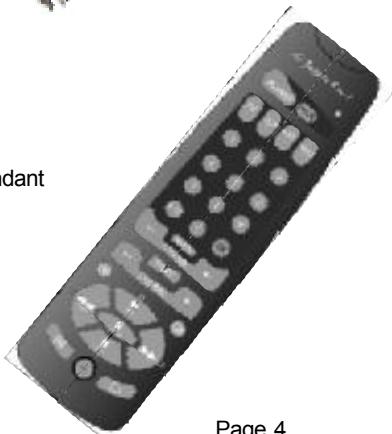

Télécommande universelle
Voir le manuel correspondant


5. Branchement de l'émetteur/transmitter VS306E
Tout appareil audiovisuel peut être branché au moyen des câbles adaptateurs correspondants (adaptateur RCA/Péritel fourni).
L'émetteur/transmitter peut transmettre via la prise RCA/DIN tous les signaux Video Composite PAL, SECAM, NTSC en provenance de VCR, DVD, DVD de PC, Caméra, etc.
ATTENTION: tous autres signaux (S-Video, YUV) entraîneront une dépréciation de la transmission (image brouillée ou en noir et blanc). Consultez votre revendeur pour, soit reconfigurer la sortie en Video Composite, soit pour acheter l'adaptateur approprié.
Branchement:
- Brancher les connecteurs RCA du cable de raccordement, dans les prises Audio/Viséo de la prise spécifique RCA/Péritel. Brancher l'autre extrémité du cable (prise DIN) sur l'émetteur/transmitter.
ATTENTION: Respectez les codes couleurs entre le cable RCA et la prise RCA/Péritel.
- Relier la prise spécifique RCA/Péritel à l'appareil qui fournit les signaux (marquée TRANSMITTER ou EMETTEUR). Respecter le sens de branchement de la prise péritel.
CONSEIL: Ne forcez pas sur les branchements. Le non-respect des couleurs peut conduire à la déterioration de l'appareil.
- Régler le canal sur A, B, C ou D à l'aide du sélecteur de canaux.
ATTENTION: Le canal doit être identique (sur A, B, C ou D) sur l'émetteur/transmitter et le récepteur/receiver pour qu'ils fonctionnent ensemble.
- Brancher le bloc d'alimentation de l'émetteur/transmitter sur le secteur et le raccord 12V dans la prise prévue à cet effet. Utiliser exclusivement le bloc d'alimentation correspondant à l'émetteur (12V/200mA).
- Brancher l'émetteur/transmitter video correctement (ex: sur le téléviseur) et orientez l'antenne de 2,4 GHz en direction du récepteur/receiver video de façon à obtenir la meilleure image possible.
- Placer l'interrupteur marche/arrêt en position «MARCHE».
- Brancher le renvoi infrarouge IR dans la prise correspondante et placer l'autre extrémité (la LED) entre 20 et 30 cms face aux appareils à commander. (voir FIGURE 1)
Branchement avec plusieurs appareils audio/viséo:
Si vous souhaitez transmettre les signaux de plusieurs appareils (récepteur Sat, magnétoscope, lecteur de disques video, etc.), tous les appareils doivent être montés en ligne. (voir FIGURE 1)
Raccorder l'émetteur/transmitter aux prises «line out» (sortie péritel) du dernier appareil. Si le téléviseur possède plusieurs prises péritels, branchez l'émetteur/transmitter sur la prise non dédiée à un quelconque décodeur.
FIGURE 1

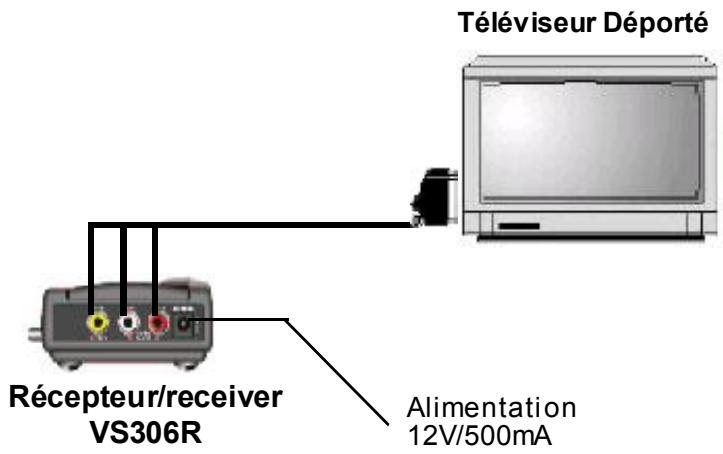

Branchement:
- Brancher les connecteurs RCA du câble de raccordement dans les prises du récepteur/receiver. ATTENTION: respecter les codes couleurs entre le câble RCA et la prise RCA/Péritel.
- Relier à l'aide de la prise spécifique RCA/Péritel (marquée RECEIVER ou RECEPTEUR) la télévision. Respecter le sens de branchement de la prise péritel.
CONSEIL: Ne forcez pas sur les branchements. Si vous utilisez un câble RCA (accessoire) pour le raccordement, la couleur du connecteur doit être la même que celle des prises de l'appareil. Le non-respect des couleurs peut conduire à la détérioration de l'appareil.
- Régler le canal sur A, B, C ou D à l'aide du sélecteur de canaux.
- Brancher le bloc d'alimentation du récepteur/receiver sur le secteur et le raccord 9V dans la prise prévue à cet effet. Utiliser exclusivement le bloc d'alimentation correspondant au récepteur (12V/500mA).
IMPORTANT : Le canal doit être identique (sur A, B, C ou D) sur l'émetteur/transmitter et le récepteur/receiver pour qu'ils fonctionnent ensemble.
- Brancher le récepteur/receiver video correctement (ex: sur le téléviseur) et orienter l'antenne de 2,4 GHz en direction de l'émetteur/transmitter video.
- Placer l'interrupteur marche/arrêt en position «MARCHE».
Pour commander à distance un appareil (magnétoscope, SAT, DVD, autres), orienter la télécommande universelle, ou celle d'origine, vers la fenêtre infrarouge (œil IR) du récepteur/receiver (panneau avant). (Voir figure 3)

Figure 2
Branchement du récepteur/receiver au téléviseur avec magnétoscope
Si vous souhaitez renvoyer le signal Audio/vidéo vers un magnétoscope, branchez le récepteur/receiver aux prises d'entrée Audio/vidéo ou péritel du magnétoscope. Vous pouvez ainsi enregistrer le programme reçu et/ou le regarder en même temps sur le télévisueur.
Orienter la télécommande universelle, ou celle d'origine du magnétoscope, vers la fenêtre infrarouge (œil IR) du récepteur/receiver (panneau avant).

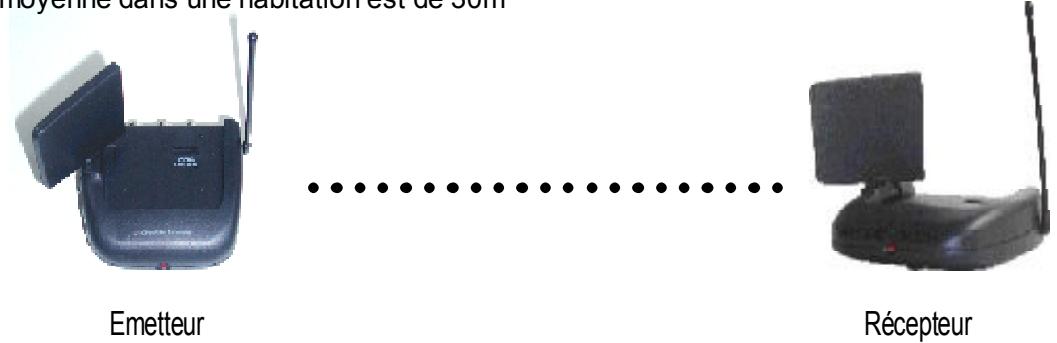

Réglage précis de l'émetteur/transmitter
L'émetteur/transmitter est capable de transmettre des signaux Audio/Video jusqu'à une distance de 100 m (zone dégagée). Un mur ou un plancher en béton représenté un obstacle à la transmission et limite, par conséquent, la portée de transmission du système. La portée moyenne dans une habitation est de 30m

Le meilleur résultat de transmission est obtenu lorsque les antennes de l'émetteur/transmitter et du récepteur/receiver se font face.
Fonctionnement en parallèle de plusieurs émetteurs/receiver :
Le réglage des différents canaux (A à D) permet de faire fonctionner jusqu'à 4 émetteurs.
transmettre dans un même lieu.

(canals A, B, C ou D)

Emetteurs
ex: CANALA
ex: CANALB
Récepteurs

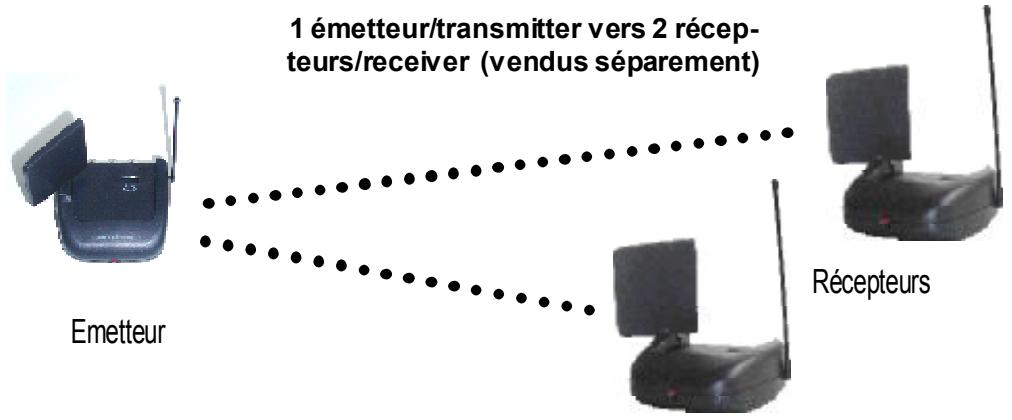

Possibilités d'extension de l'émetteur/transmitter :
Un émetteur/transmitter peut être associé à plusieurs récepteurs/receiver, distribuant l'image sur plusieurs téléviseurs déportés.
Note: Seule 1 chaîne est transmise et celle-ci sera visible sur tous les téléviseurs déportés.

Dépannage
| Qualité d'image médiocre | 1. Les réflections du signal peuvent qu精准扶贫 que foits affecter la qualité de la transmission. Déplacer d'un centimètre ou deux l'émetteur/transmitter ou le récepteur/receiver afin d'améliorer la transmission. 2. Orienter la parabole de l'émetteur/transmitter en direction de celle du récepteur/receiver. 3. Changer à l'identique le canal (soit A, B, C ou D) sur l'émetteur/transmitter et le récepteur/receiver. Vérifier que levoyant rouge (LED sur émetteur) resté constament allumé lors de l'émission / réception |
| Pas de réception | 1. Vérifier que les canaux (A,B,C ou D) sont bien identiques sur chacun des émetteurs/transmitter et récepteurs/receiver et que la touche A/V de la télécommande a été préalablement appuyée. 2. L'épaissur des murs et des plafonds peuvent réduire considérablement l'émission / réception. Diminuez la distance entre l'émetteur/transmitter et récepteur/receiver et orientez les paraboles face à face. 3. Vérifier que vous n'avez pas interverti les prises Péritel. Chaque Péritel est identifiée pour correspondre soit à l'émetteur/transmitter soit au récepteur/receiver. |
| Difficulté pour changer de chêne | 1. Si vous utilisez un casque RF ou tout autre matériel du même type en complément de l'émetteur/transmitter et sur la même fréquence, alors la réception sera réduite de façon significative. 2. Vérifier que vous avez bien installé l'extension infrarouge IR tel que désrit dans le manuel d'origine de l'émetteur/ transmitter. Pointer votre télécommande en direction du récepteur/receiver et changer de chêne. |
| Problèmes liés à la télécommande universelle ZAP311 | 1. Reportez vous au manuel de la télécommande universal ZAP311 |
Émetteur/transmitter
Tension de service : Bloc d'alimentation 230V AC/12V DC 200mA
Émetteur : 4 canaux
canal A: 2.411 GHz
canal B : 2.433 GHz
canal C : 2.453 GHz
canal D : 2.473 GHz
Bande passante : 18.0 MHz
Puissance émise : 10 mW
Récepteur : 433.92 MHz
Raccordement AV : Prise RCA/Péritel
audio et video
Modulation : FM
Signal d’entrée vidéo : 1Vpp (type)
Signal d'entrée audio : 1 Vpp (type)
Impédance d'entrée vidéo: 75 ohms
Impédance d'entrée audio : 600 ohms
Dimensions (L × H × P) : 135 × 100 × 140 ~mm
Poids : 175g
Récepteur/receiver
Tension de service : Bloc d'alimentation 230V AC/12V DC 500mA
Récepteur : 4 canaux
canal A: 2.411 GHz
canal B: 2.433 GHz
canal C: 2.453 GHz
canal D: 2.473 GHz
Raccordements AV: Prise RCA/Péritel
audio et video
Signal de sortie vidéo : 1 Vpp (type) 75 ohms
Signal de sortie audio : 1 Vpp (type) 600 ohms
Modulation UHF : canal 36/ 591.25 MHz
+/- 500 kHz
Canal de télécommande : 433.92 MHz,
1 mW de puissance émise
Dimensions (L x H x P) : 135 x 100 x 140 mm
Poids : 175 g
Module INFRAROUGE1 titre
Renvoi de commande infrarouge à 1 tête et prise Jack
Déclaration de conformité CE
UNIVERSEL DOMAVENIR, 2, rue andré ampère - BP42 - 77130
MONTEREAU, déclarons sous notre entière responsabilité que les
produits suivants:
GIGAVIDEO (Marque UNIDOM) comprenant un émetteur/transmitter
VS306E, un récepteur/receiver VS306R et 2 alimentations
HKA1220EC/BS et HKA1250EC/BS est en conformité avec les
exigences essentielles applicables et en particulier celle de la directive
1999/5/CE et des normes suivantes :
Article 3.1a:
Norme EN 61 558-2-6: 1997 (version Europe)
Norme EN 61 558-1:1997 +A1:1998
Article 3.1b:
Norme ETS 300 683:1997
Article 3.2:
Normes EN 300 220-1: 1997 et ETS 300 440: 1995
Organisme notifié:
Nom: ART
Numéro d'identification: 0165
Procédure suivie: Annexe IV de la Directive 1999/5/EC
Date: 13.12.00
