| Type de produit | Récepteur prise transmetteur pour télécommande universelle X10 |
| Marque | X10 |
| Modèle | RPT |
| Alimentation | 230 V AC, 50 Hz (secteur) |
| Nombre de voies mémorisables | 32 en mode X10, 16 en mode sécurisé X'DOM |
| Indicateurs LED | LED verte : réception d'ordre radio ; LED rouge : réception/transmission d'ordre |
| Fonction répéteur | Oui, répète et convertit les ordres radio vers les récepteurs hors de portée |
| Modes de fonctionnement | Mode X10 standard et mode sécurisé X'DOM |
| Initialisation des voies | Par appui bref dans l'orifice avec un trombone, puis commande ON/MARCHE |
| Réinitialisation (Reset) | Appui long dans l'orifice jusqu'à allumage LED vert, puis relâcher ; clignotement rapide puis extinction |
| Compatibilité | Télécommandes X10, interrupteurs muraux sans fil, programmateurs |
| Charge maximale | Non spécifié mais typique 2000 W (lampe ou appareil) |
| Entretien | Nettoyer avec un chiffon sec ; ne pas utiliser de produits abrasifs |
| Sécurité | Ne pas ouvrir le boîtier ; utiliser dans un environnement sec ; débrancher avant intervention |
| Température de fonctionnement | 0°C à 40°C (estimation) |
| Dimensions (approx.) | 7 x 5 x 5 cm (estimation) |
| Poids (approx.) | 80 g (estimation) |
| Garantie | 2 ans (standard) |
| Informations générales | Fait partie du système de télécommande universelle X10 ; notice disponible en PDF |
| Pièces détachées et réparabilité | Aucune pièce détachable par l'utilisateur ; réparation par professionnel |
FOIRE AUX QUESTIONS - RPT X10
Questions des utilisateurs sur RPT X10
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Télécommande universelle au format PDF gratuitement ! Retrouvez votre notice RPT - X10 et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RPT de la marque X10.

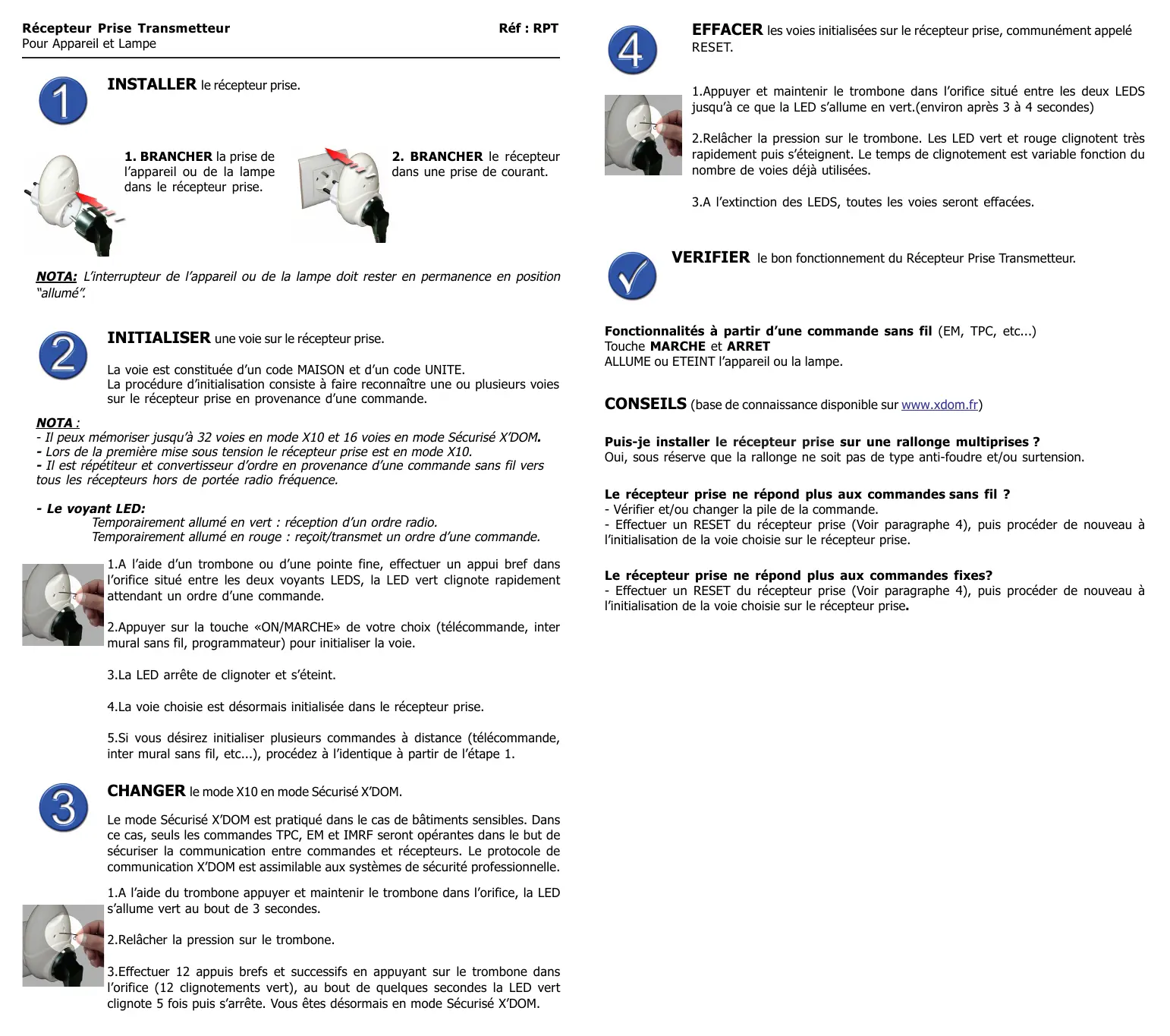

MODE D'EMPLOI RPT X10
Installer le récepteur prise.
- BRANCHER la prise de l'appareil ou de la lampe dans le récepteur prise.
- BRANCHER le récepteur dans une prise de courant.
NOTA: L'interrupteur de l'appareil ou de la lampe doit rester en permanence en position "allumé".
Initialiser une voie sur le récepteur prise.
La voie est constituée d'un code MAISON et d'un code UNITE. La procédure d'initialisation consiste à faire reconnaître une ou plusieurs voies sur le récepteur prise en provenance d'une commande.
- Il peut mémoriser jusqu'à 32 voies en mode X10 et 16 voies en mode Sécurisé X'DOM.
- Lors de la première mise sous tension le récepteur prise est en mode X10.
- Il est répéteur et convertisseur d'ordre en provenance d'une commande sans fil vers tous les récepteurs hors de portée radio fréquence.
Temporairement allumé en vert : réception d'un ordre radio. Temporairement allumé en rouge : reçoit/transmet un ordre d'une commande.
1. À l'aide d'un trombone ou d'une pointe fine, effectuer un appui bref dans l'orifice situé entre les deux voyants LEDs, la LED verte clignote rapidement attendant un ordre d'une commande. 2. Appuyer sur la touche «ON/MARCHE» de votre choix (télécommande, inter mural sans fil, programmateur) pour initialiser la voie.
La LED s'arrête de clignoter et s'éteint.
4. La voie chose est désormais initialisée dans le récepteur prise.
5. Si vous désirez initialiser plusieurs commandes à distance (télécommande, inter mural sans fil, etc...), procédez à l'identique à partir de l'étape 1.
CHANGER le mode X10 en mode Sécurisé X'DOM.
Le mode Sécurisé X'DOM est pratiqué dans le cas de bâtiments sensibles. Dans ce cas, seuls les commandes TPC, EM et IMRF seront opérantes dans le but de sécuriser la communication entre commandes et récepteurs. Le protocole de communication X'DOM est assimilable aux systèmes de sécurité professionnelle.
1. À l'aide du trombone, appuyer et maintenir le trombone dans l'orifice, la LED s'allume vert au bout de 3 secondes. 2. Relâcher le trombone. 3. Effectuer 12 appuis brefs et successifs en appuyant sur le trombone dans l'orifice (12 clignotements vert), au bout de quelques secondes la LED vert clignote 5 fois puis s'arrête. Vous êtes désormais en mode Sécurisé X'DOM.
EFFACER les voies initiées sur le récepteur prise, communément appelé RESET.
1. Appuyer et maintenir le trombone dans l'orifice situé entre les deux LEDs jusqu'à ce que la LED s'allume en vert. (environ après 3 à 4 secondes) 2. Relacher la pression sur le trombone. Les LED vert et rouge clignotent très rapidement puis s'éteignent. Le temps de clignotement est variable fonction du nombre de voies déjà utilisées.
3. À l'extinction des LEDs, toutes les voies seront effacées.
VERIFIER le bon fonctionnement du Récepteur Prise Transmetteur.
Fonctionnalités à partir d'une commande sans fil (EM, TPC, etc.) Touche MARCHE et ARRET
ALLUME ou ETEINT I'appareil ou la lampe.
CONSEILS (base de connaissance disponible sur www.xdom.fr)
Puis-je installer le récepteur prise sur une rallonge multiprises?
Oui, sous réserve que la rallonge ne soit pas de type anti-foudre et/ou surtension.
Le récepteur prise ne répond plus aux commandes sans fil ?
- Vérifier et/ou changer la pile de la commande.
- Effectuer un RESET du récepteur prise (Voir paragraphe 4), puis procéder de nouveau à l'initialisation de la voixcision sur le récepteur prise.
Le récepteur prise ne répond plus aux commandes ?
- Effectuer un RESET du récepteur prise (Voir paragraphe 4), puis procéder de nouveau à l'initialisation de la voiecision sur le récepteur prise.
