RMA - Interrupteur mural X10 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur mural encastrable (récepteur X10)
Marque	X10
Modèle	RMA
Dimensions (boîte d'encastrement)	Diamètre 65 mm, profondeur 40 mm
Poids	150 g (estimation)
Alimentation	230 V AC, 50 Hz
Fonctions principales	Commande d'éclairage ou d'appareils via protocole X10/X'DOM, répéteur/convertisseur RF, mémorisation jusqu'à 32 voies (X10) ou 16 voies (X'DOM)
Type de câblage	Bornier pour phase (L), neutre (N), neutre circuit piloté (N) et phase sortie (C)
Indicateur LED	Vert : réception ordre radio ; Rouge : réception/transmission d'ordre commande
Compatibilité	Télécommandes X10, interrupteurs muraux sans fil, programmateurs
Mode de fonctionnement	X10 (par défaut) ou Sécurisé X'DOM
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser d'eau ou de produits abrasifs.
Sécurité	Couper le courant au disjoncteur avant toute opération de câblage ou d'installation.
Réinitialisation (Reset)	Maintenir la touche PROG 3 secondes puis relâcher : efface toutes les voies et repasse en mode X10.
Garantie	Consulter la garantie constructeur (non spécifiée)

FOIRE AUX QUESTIONS - RMA X10

Comment installer l'interrupteur mural RMA ?

Coupez le courant au disjoncteur. Câblez le bornier selon le schéma : L (phase 230V), N (neutre 230V), N (neutre circuit piloté) et C (phase sortie). Fixez l'interrupteur dans une boîte d'encastrement de 65 mm de diamètre et 40 mm de profondeur. Remettez le courant.

Comment initialiser une voie sur l'interrupteur ?

Enlevez le cache. Appuyez brièvement sur la touche PROG (la LED clignote vert). Envoyez un ordre ON/MARCHE depuis votre commande (télécommande, etc.). La LED s'éteint : la voie est mémorisée. Répétez pour d'autres voies.

Que faire si l'interrupteur ne répond plus aux commandes sans fil ?

Vérifiez la pile de la commande. Effectuez un Reset (maintenez PROG 3 secondes jusqu'à extinction des LEDs) puis réinitialisez les voies.

Comment passer en mode sécurisé X'DOM ?

Enlevez le cache. Maintenez PROG enfoncé, la LED s'allume vert après 3 secondes. Relâchez. Effectuez 12 appuis brefs sur PROG (12 clignotements verts). La LED clignote 5 fois puis s'éteint : le mode X'DOM est actif.

Comment effacer toutes les voies (Reset) ?

Enlevez le cache. Maintenez PROG enfoncé pendant 3 secondes, la LED s'allume vert puis clignote rapidement rouge et vert. Relâchez : les LEDs clignotent puis s'éteignent. Toutes les voies sont effacées et l'interrupteur repasse en mode X10.

Quel est le nombre maximum de voies mémorisables ?

En mode X10 : jusqu'à 32 voies. En mode sécurisé X'DOM : jusqu'à 16 voies.

L'interrupteur peut-il servir de répéteur ?

Oui, il répète et convertit les ordres radio venant d'une commande vers les récepteurs hors de portée RF.

Comment tester le bon fonctionnement ?

Appuyez brièvement sur la touche MARCHE : l'appareil/lampe s'allume. Appuyez sur ARRET : il s'éteint.

Que signifie le voyant LED vert ou rouge ?

Vert clignotant : réception d'un ordre radio. Rouge clignotant : réception ou transmission d'ordre d'une commande.

Puis-je utiliser cet interrupteur avec d'autres marques de domotique ?

Non, il est conçu pour fonctionner exclusivement avec les protocoles X10 et X'DOM (compatible avec les commandes de la gamme X10).

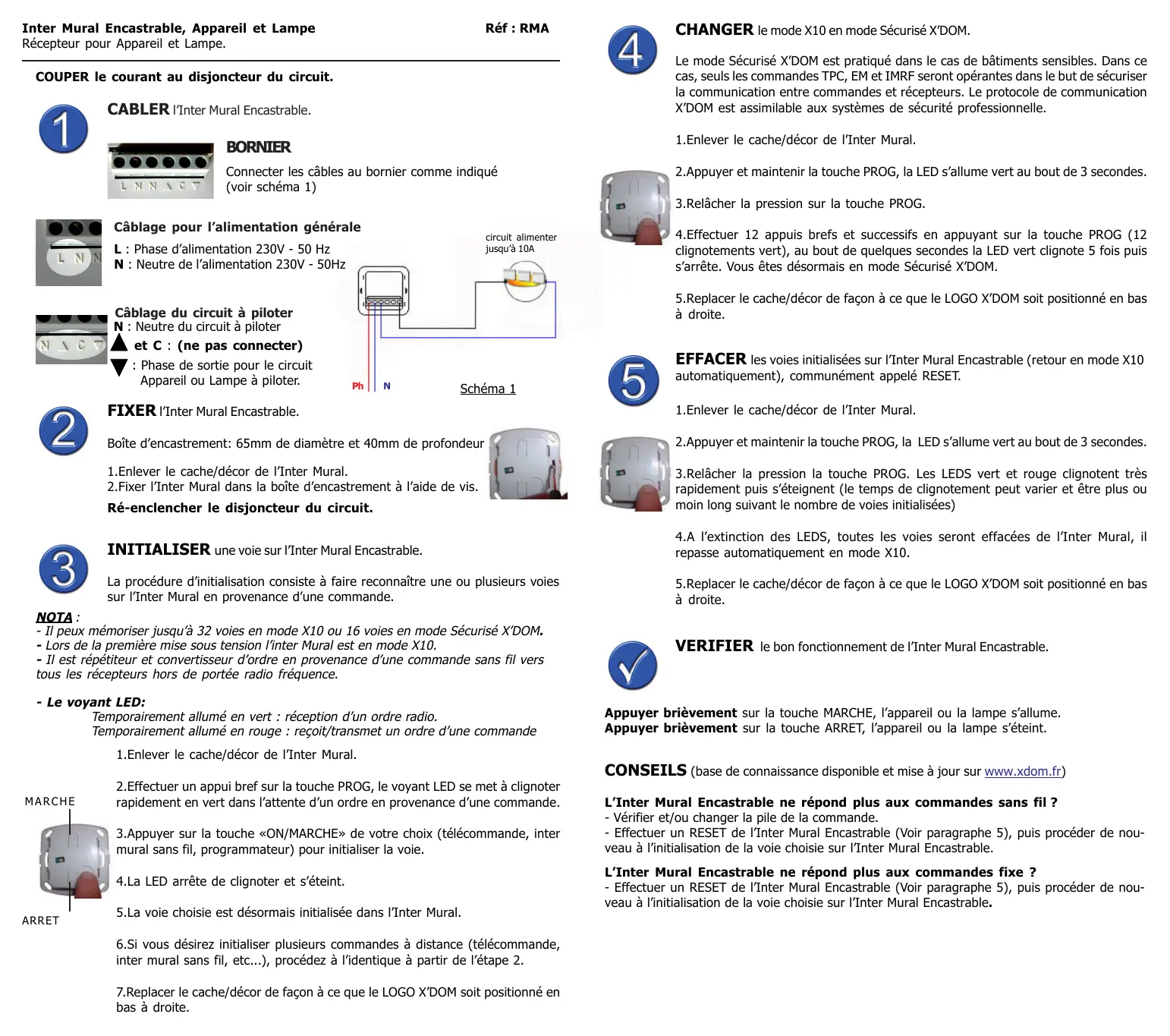

MODE D'EMPLOI RMA X10

COUPER le courant au disjoncteur du circuit.

Cabler l'Inter Mural Encastrable.

Connectez les câbles au bornier comme indiqué (voir schéma 1)

Câblage pour l'alimentation générale

L : Phase d'alimentation 230V - 50 Hz N : Neutre de l'alimentation 230V - 50 Hz

Câblage du circuit à piloter

N: Neutre du circuit à piloter et C: (ne pas connecter) : Phase de sortie pour le circuit Appareil ou Lampe à piloter.

FIXER l'Inter Mural Encastrable.

Boîte d'encastrement : 65mm de diamètre et 40mm de profondeur

1. Enlever le cache/décor de l'Inter Mural. 2. Fixer l'Inter Mural dans la boîte d'encastrement à l'aide de vis.

Ré-enclencher le disjoncteur du circuit.

Initialiser une voie sur l'Inter Mural Encastrable.

La procédure d'initialisation consiste à faire reconnaître une ou plusieurs voies sur l'Inter Mural en provenance d'une commande.

• Il peut mémoriser jusqu'à 32 voies en mode X10 ou 16 voies en mode Sécurisé X'DOM.
• Lors de la première mise sous tension, l'inter mural est en mode X10.
• Il est répéteur et convertisseur d'ordre en provenance d'une commande sans fil vers tous les récepteurs hors de portée radio fréquence.

Temporairement allumé en vert : réception d'un ordre radio. Temporairement allumé en rouge : reçoit/transmet un ordre d'une commande.

1. Enlever le cache/décor de l'Inter Mural.

MARCHE

2. Effectuer un appui bref sur la touche PROG, le voyant LED se met à clignoter rapidement en vert dans l'attente d'un ordre en provenance d'une commande. 3. Appuyer sur la touche «ON/MARCHE» de votre choix (télécommande, inter mural sans fil, programmateur) pour initialiser la voie. 4. La LED arrête de clignoter et s'éteint.

5. La voie choses est désormais initialisée dans l'Inter Mural. 6. Si vous désirez initialiser plusieurs commandes à distance (télécommande, inter mural sans fil, etc...), procédez à l'identique à partir de l'étape 2. 7. Replacez le cache/décor de façon à ce que le LOGO X'DOM soit positionné en bas à droite.

Changer le mode X10 en mode sécurisé x'dom.

Le mode Sécurisé X'DOM est pratiqué dans le cas de bâtiments sensibles. Dans ce cas, seuls les commandes TPC, EM et IMRF seront opérantes dans le but de sécuriser la communication entre commandes et récepteurs. Le protocole de communication X'DOM est assimilable aux systèmes de sécurité professionnelle.

1. Enlever le cache/décor de l'Inter Mural.

2. Appuyer et maintenir la touche PROG, la LED s'allume vert au bout de 3 secondes.

3. Relacher la pression sur la touche PROG.

4. Effectuer 12 appuis brefs et successifs en appuyant sur la touche PROG (12 clignotements vert), au bout de quelques secondes la LED vert clignote 5 fois puis s'arrête. Vous êtes désormais en mode Sécurise X'DOM.

1. Remplacer le cache/décor de façon à ce que le LOGO X'DOM soit positionné en bas à droite.

EFFACER les voies initialement sur l'Inter Mural Encastrable (retour en mode X10 automatique), communément appelé RESET.

1. Enlever le cache/décor de l'Inter Mural.

2. Appuyer et maintenir la touche PROG, la LED s'allume vert au bout de 3 secondes.

3. Relâcher la pression sur la touche PROG. Les LEDs vert et rouge clignotent très rapidement puis s'éteignent (le temps de clignotement peut varier et être plus ou moins long suivant le nombre de voies initialisées)

4. À l'extinction des LEDs, toutes les voies seront effacées de l'Inter Mural, il repasse automatiquement en mode X10.

1. Remplacez le cache/décor de façon à ce que le LOGO X'DOM soit positionné en bas à droite.

VERIFIER le bon fonctionnement de l'Inter Mural Encastrable.

Appuyer brièvement sur la touche MARCHE, l'appareil ou la lampe s'allume. Appuyer brièvement sur la touche ARRET, l'appareil ou la lampe s'éteint.

L'inter mural encastrable ne répond plus aux commandes sans fil ?

• Vérifier et/ou changer la pile de la commande.
• Effectuer un RESET de l'Inter Mural Encastrable (Voir paragraphe 5), puis procéder de nouveau à l'initialisation de la voie sur l'Inter Mural Encastrable.

L'inter mural encastrable ne répond plus aux commandes fixe ?

• Effectuer un RESET de l'Inter Mural Encastrable (Voir paragraphe 5), puis procéder de nouveau à l'initialisation de la voie sur l'Inter Mural Encastrable.
