SW10E - Interrupteur mural X10 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur mural pour volets et stores motorisés
Marque	X10
Modèle	SW10E
Alimentation	230 V~, 50 Hz
Charge admissible	6 A max (moteur), 250 V~
Consommation propre	Moins de 1 W
Fonctions principales	Commande manuelle et à distance par signal X10 ; réception RF ; commandes On/Off, Bright/Dim
Types de charges compatibles	Moteurs de volets/stores (6 A max) ; lampes à incandescence 60-500 W
Normes de sécurité	EN 60950, EN 60065
Normes CEM	EN 50081-1, EN 50082-1
Sensibilité du signal X10	50 mVpp min. à 120 kHz
Impédance d'entrée	≥ 180 Ω (L-N) à 120 kHz
Connexions	Bornier à vis : phase, neutre, commande avant, arrêt moteur
Température de fonctionnement	0 °C à +40 °C
Température de stockage	-20 °C à +60 °C
Accessoires fournis	Capot Jung CD 500 et cadre
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.

FOIRE AUX QUESTIONS - SW10E X10

Puis-je utiliser le SW10E avec une télécommande universelle ?

Oui, le SW10E répond à tout émetteur X10, y compris les télécommandes RF et IR compatibles X10.

Quelle est la charge maximale que peut supporter l'interrupteur ?

La charge maximale est de 6 A sous 250 V~ pour un moteur, ou de 60 à 500 W pour des lampes à incandescence.

Comment installer le SW10E ?

Il remplace un interrupteur mural standard. Raccordez la phase, le neutre, la commande avant et l'arrêt moteur sur le bornier à vis. Respectez les normes électriques en vigueur.

Le SW10E fonctionne-t-il sans télécommande ?

Oui, il peut être actionné manuellement comme un interrupteur standard pour ouvrir/fermer le volet.

Que signifie les commandes Bright et Dim ?

Bright lève le volet partiellement (4% par message), Dim le baisse partiellement. En mode professionnel, une seule commande peut définir une position précise.

Puis-je contrôler plusieurs SW10E avec une seule télécommande ?

Oui, chaque SW10E possède un code unité X10 que vous pouvez programmer pour le contrôler individuellement ou en groupe.

Quelle est la consommation électrique du SW10E ?

Sa consommation propre est inférieure à 1 W.

Le SW10E est-il compatible avec les stores motorisés de toutes marques ?

Il est conçu pour les moteurs de volets/stors 230 V jusqu'à 6 A. Vérifiez la compatibilité de votre moteur (phase, neutre et commande).

Comment entretenir le SW10E ?

Nettoyez-le avec un chiffon doux et sec. Évitez l'humidité et les produits abrasifs.

Que faire si le SW10E ne répond plus aux commandes X10 ?

Vérifiez l'alimentation (230 V), le câblage et la programmation du code unité. Assurez-vous que l'émetteur X10 fonctionne et que le signal arrive jusqu'à l'interrupteur.

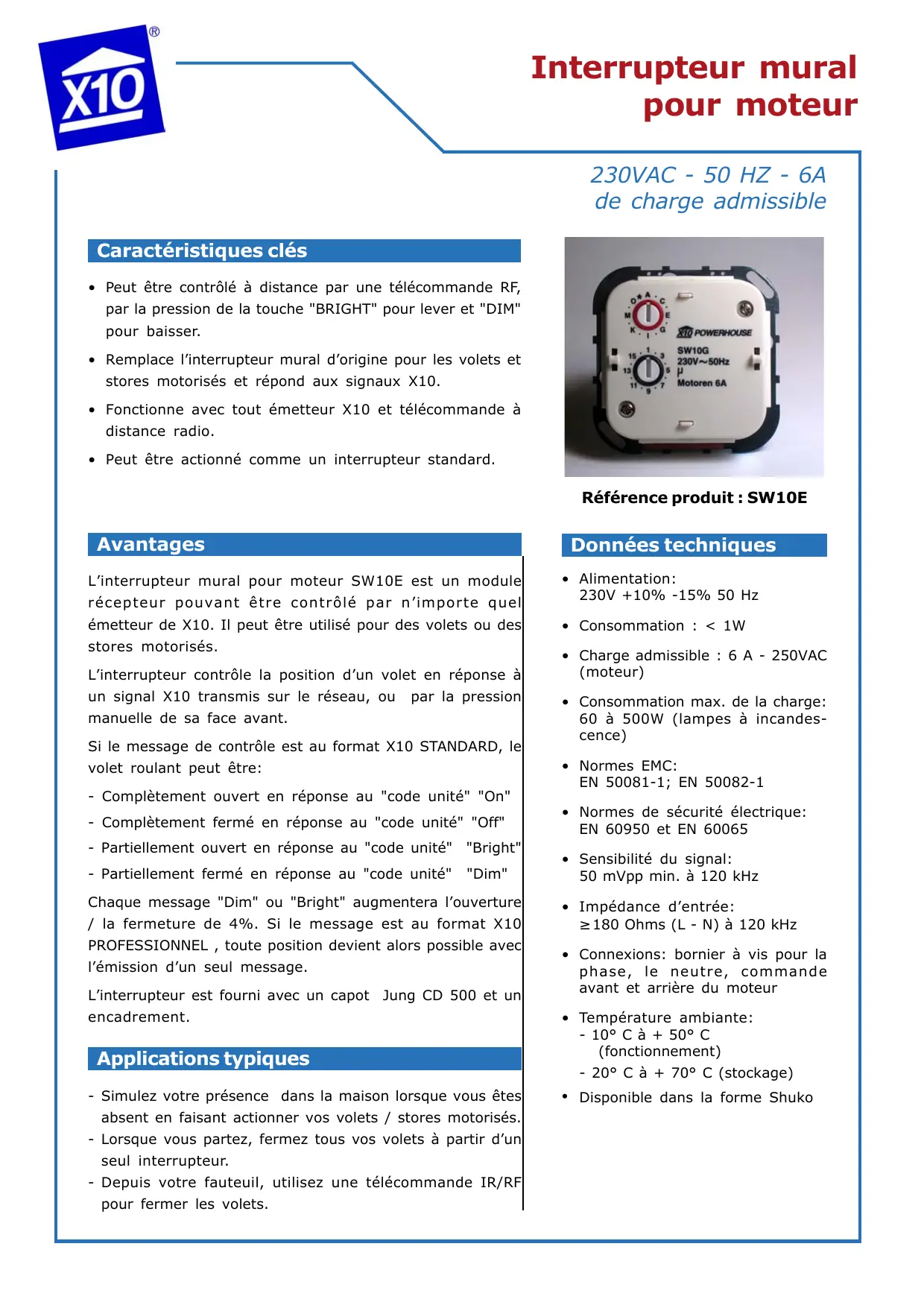

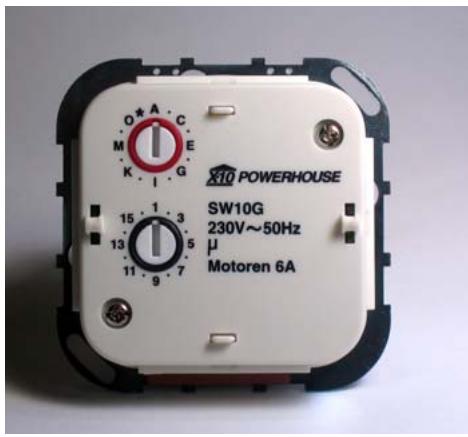

MODE D'EMPLOI SW10E X10

230VAC - 50 Hz - 6A de charge admissible

Caractéristiques clés

• Peut être contrôlé à distance par une télécommande RF, par la pression de la touche "BRIGHT" pour lever et "DIM" pour baisser.
• Remplace l'interrupteur mural d'origine pour les volets et stores motorisés et répond aux signaux X10.
• Fonctionne avec tout émetteur X10 et télécommande à distance radio.
• Peut être actionné comme un interrupteur standard.

Référence produit : SW10E

Avantages

L'interrupteur mural pour moteur SW10E est un module récepteur pouvant être contrôlé par n'importe quel émetteur de X10. Il peut être utilisé pour des volets ou des stores motorisés.

L'interrupteur contrôle la position d'un volet en réponse à un signal X10 transmis sur le réseau, ou par la pression manuelle de sa face avant.

Si le message de contrôle est au format X10 STANDARD, le volet roulant peut être:

• Complètement ouvert en réponse au "code unité" "On"
• Complètement fermé en réponse au "code unité" "Off"
• Partiellement ouvert en réponse au "code unité" "Bright"
• Partiellement fermé en réponse au "code unité" "Dim"

Chaque message "Dim" ou "Bright" augmentera l'ouverture / la fermeture de 4 %. Si le message est au format X10 PROFESSIONNEL, toute position devient alors possible avec l'émission d'un seul message.

L'interrupteur est fourni avec un capot Jung CD 500 et un encadrement.

Applications typiques

• Simulez votre présence dans la maison lorsque vous êtes absent en faisant actionner vos volets / stores motorisés.
• Lorsque vous partez, fermez tous vos volets à partir d'un seul interrupteur.
• Depuis votre fauteuil, utilisez une télécommande IR/RF pour fermer les volets.

Données techniques

• Alimentation: 230 V + 10 % - 15 % 50 Hz
• Consommation : < 1W
• Charge admissible : 6 A - 250VAC (moteur)
• Consommation max. de la charge : 60 à 500W (lampes à incandescence) Normes EMC : EN 50081-1 ; EN 50082-1
• Normes de sécurité électrique: EN 60950 et EN 60065
• Sensibilité du signal: 50 mVpp min. à 120 kHz Impédance d'entrée: ≥ 180 Ohms (L-N) à 120 kHz
• Connexions: bornier à vis pour la phase, le neutre, commande avant et arrêt du moteur
• Température ambiantes: - C à + C (fonctionnement) - C à + C (stockage)
• Disponible dans la forme Shuko
