Téléchargez la notice de votre au format PDF gratuitement ! Retrouvez votre notice VS400 - X10 et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VS400 de la marque X10.
Le Surfer Vidéo VS400 Transmetteur Audio-Vidéo Sans Fil Multi-Sources 2.4 GHz Nouveau Design et Connexion Simplifiée
Le Pack VS400 comprend un émetteur et un récepteur qui échangent des signaux audio-vidéo par le biais de leur antenne 2.4 GHz, et ceci sans câblage supplémentaire. Avant de commencer l'installation, veuillez lire intégralement ce guide utilisateur.
Utilisation prévue Le Surfer Vidéo transmet des signaux audio/vidéo par radio ainsi que des codes infrarouges. Il peut être raccordé à la plupart des appareils audio et vidéo d’usage privé. L’émetteur et le récepteur ne sont agréés que pour le raccordement aux adaptateurs secteurs fournis. Les adaptateurs secteurs doivent être branchés sur une prise du secteur public alimentée en 230V/50 Hz (10/16 A) en tension alternative. Le Sufer Vidéo doit être utilisé uniquement dans des locaux, en intérieur, et non en extérieur. Le contact avec l’eau, par ex. dans la salle de bains, doit être impérativement évité. Toute utilisation autre que celle stipulée ci-dessous provoquerait l’endommagement du produit, ainsi que des risques de courts-circuits, d’incendie, d’électrocution, etc. Aucun élément du Pack ne doit être ni modifié ni transformé! Les boîtiers ne doivent pas être ouverts ! Nous déclinons toute responsabilité pour d’éventuels dommages matériels ou corporels dus à un maniement incorrect ou à la non-observation des consignes de sécurité ! De tels cas entraîneraient l’annulation de la garantie ! Pour des raisons de sécurité et d’homologation (CE), il est interdit de modifier la construction et/ ou de transformer ce kit de transmission soi-même ! Contactez un spécialiste au cas où vous ne seriez pas complètement sûr du fonctionnement, de la sécurité ou du raccordement des appareils. Tenez également compte des consignes de sécurité et des modes d’emploi de tous les appareils connectés au système de transmission. Ne laissez pas traîner négligemment le matériel d’emballage. Les feuilles et poches plastiques, morceaux de polystyrène etc. sont dangereux pour les enfants. Les appareils ne doivent pas être laissés à la portée des enfants ! Dans les locaux professionnels, veuillez respecter les instructions concernant la prévention des accidents, émanant des associations professionnelles exerçant dans le domaine des installations électriques et de l’outillage industriel. Page 1

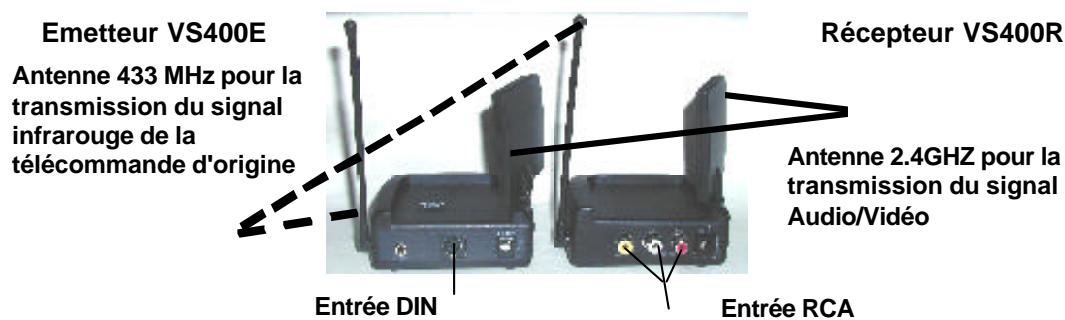

L’émetteur VS400E envoie un signal audio/video 2.4GHz au récepteur VS400R. Pour plus de confort, il est possible de commander à distance l'appareil source avec sa télécommande d'origine via les antennes 433 MHz. En fonction du nombre et de l'épaisseur des murs, la distance de transmission est de 30 mètres, jusqu'à 100 mètres en champ libre. L’émetteur et le récepteur se ressemblent, cependant ils sont facilement dissociables du fait de leurs branchements respectifs situés à l’arrière. Envoie le signal Audio/Vidéo dans la plage de 2.4 GHz au récepteur 6. Interrupteur marche/arrêt Marche/ Arrêt

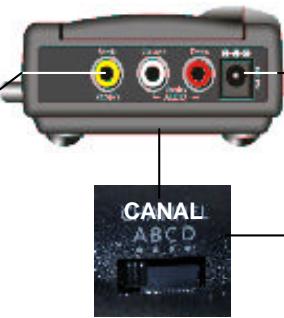

Caméscope), afin de transmettre leurs images. Insérez l'une des extrémités du câble péritel fourni dans le boîtier péritel, et l 'autre extrémité dans la prise péritel du 1er appareil. Insérez ensuite une extrémité de votre propre câble péritel (non fourni) dans la 2ème entrée du boîtier péritel et l'autre extrémité dans la prise péritel du 2ème appareil. 3. Renvoi Infrarouge : Afin de commander l'appareil Audio/Vidéo source à distance, placez la première tête du renvoi Infrarouge sur la partie translucide du premier appareil (ex Satellite) à piloter à distance (voir schéma page 4). Puis placez les deuxième et troisième tête sur les appareils suivants. Rien ne doit gêner la transmission du signal IR depuis son émission jusqu'à la source. Pour trouver la position idéale de transmission, vous devrez tester votre appareil avec sa télécommande d'origine une fois l’émetteur et le récepteur installés. 4. Antenne 433 MHz : L'antenne doit être en position verticale 5. Régler le canal : sous l 'antenne de transmission Audio/Vidéo, 4 canaux (A, B, C ou D) sont disponibles. Ils permettent d 'installer jusqu'à 4 systèmes de transmission indépendants. Sélectionnez le même canal pour l’émetteur et le récepteur que vous souhaitez relier. Page 3
8. Interrupteur Marche/Arrêt : Pour allumer ou éteindre l’émetteur 9. Brancher le bloc d’alimentation 12 V/200mA dans la prise prévue à cet effet

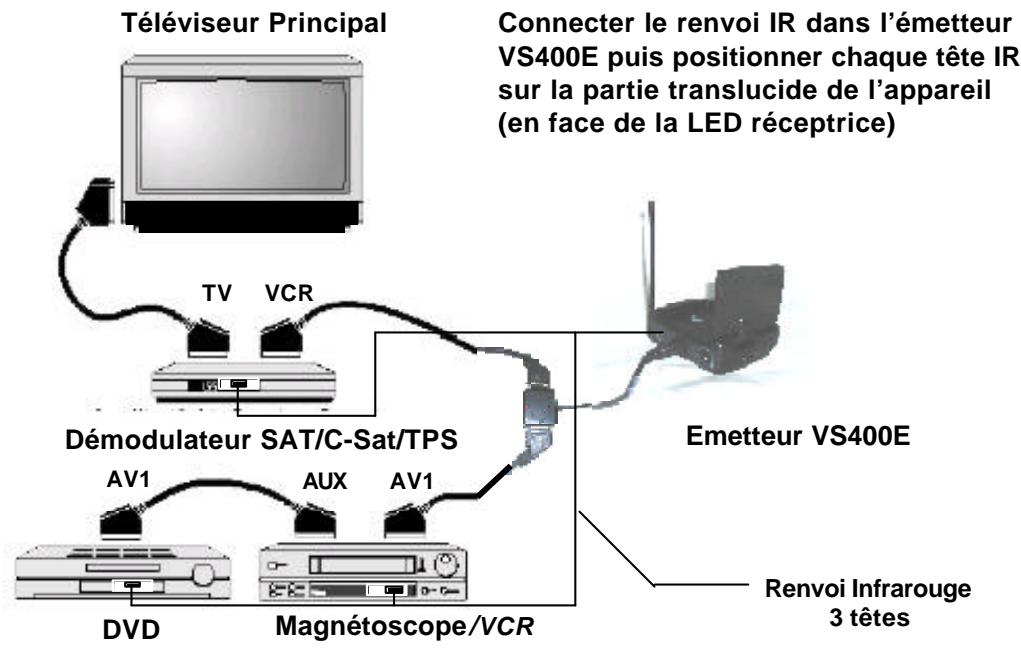

VS400E puis positionner chaque tête IR sur la partie translucide de l’appareil (en face de la LED réceptrice)

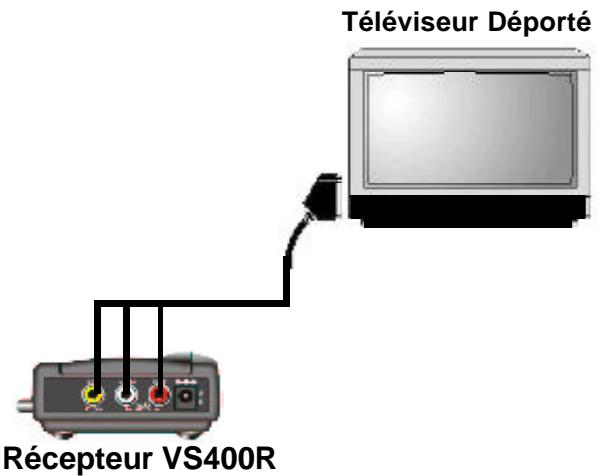

C-SAT, Décodeur Satellite) Bien respecter les codes couleurs lors du branchement du câble RCA/Péritel.
5. Fenêtre Infrarouge : En positionnant votre télécommande d 'origine ou Universelle devant la fenêtre IR, le récepteur va convertir le signal IR (InfraRouge) en signal radio 433 MHz puis l'envoyer au transmetteur via son antenne 433 MHz. L’émetteur va recevoir le message via son antenne 433 MHz, le convertir en signal IR et enfin le relayer à l'émetteur infrarouge. Ainsi vous pourrez commander à distance votre appareil Audio/Vidéo source. 6. Antenne de réception : Capte le signal 2.4GHz émis par l’émetteur. Orientez l'antenne du récepteur vers l’antenne de l’émetteur (si vous constatez des interférences lors des tests, repositionez l’émetteur et/ou le récepteur de quelques centimètres jusqu’à satisfaction) Page 5
8. Brancher le bloc d’alimentation 9V/400mA dans la prise prévue à cet effet 8 secondes sur n'importe quelle touche de votre télécommande d'origine, vous sélectionnez l'entrée du boîtier, par conséquence l’appareil que vous désirez visionner. Dans le cas ci-dessus, soit le DVD, soit le VCR ou le Satellite (en fonction de l 'appareil allumé) Les images que vous pouvez visualiser TV1, Poste principal
- Orientez les antennes 2.4 GHz afin qu’elles soient face à face Aucune image n'est reçue par le TV déporté : - L’émetteur et le récepteur sont-ils bien allumés ? - Avez-vous sélectionné le même canal sur l’émetteur et le récepteur? - Avez- vous sélectionné la bonne prise Péritel sur votre TV? - Avez-vous appuyé sur la touche AV (Audio/Vidéo) de votre télécommande pour commuter l’entrée Péritel ? Vous ne pouvez pas commander à distance facilement l 'appareil Audio/Vidéo source (VCR, DVD, SAT, etc...) - Changez la position de la tête infrarouge devant l'appareil source Quelques particularités de fonctionnement. Pas d’image sur votre TV déporté? Si vous n’obtenez pas l’image souhaitée sur le second Téléviseur, sélectionnez la prise Audio/ Vidéo, à laquelle est raccordée le récepteur à l’aide de la télécommande d’origine du téléviseur. Décodeur (Canal +, TPS,...) sur TV déportée? Pour être visible sur le second TV, l’image d’un décodeur doit passer par un magnétoscope, mis en marche, en mode Audio/Vidéo 2 ou sur le n° de chaîne codée. L’image est brouillée? Le fonctionnement de certains appareils (four à micro-ondes, téléphone numérique, enceintes acoustiques non blindées, etc...) peuvent perturber la transmission du signal. Veillez à les tenir éloignés de l’émetteur et du récepteur ou éteignez-les. En cas de difficulté, contactez notre service technique ou par internet http://www.unidom.fr Page 7
