MS18 - Détecteur de mouvement X10 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvement
Marque	X10
Modèle	MS18
Autre référence	MS18
Catégorie	Détecteur de mouvement
Utilisation	Intérieur
Alimentation	2 piles LR06/AA (alcalines)
Portée de détection	12 mètres
Hauteur de montage recommandée	1,80 m du sol
Distance maximale à la console	30 mètres
Angle de détection	90° (estimation)
Réglages disponibles	2 modes de sensibilité : immédiat ou retardé
Fonctions principales	Détection volumétrique, initialisation sur console SC9100/SC15, test LED
Indicateur visuel	Voyant LED (clignotement pour confirmation)
Communication	Sans fil avec console X10
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Vérifier et remplacer les piles si nécessaire.
Sécurité	Détection de mouvement avec délai de 30s entre chaque signal pour économiser les piles
Codes uniques	Code unique auto-généré à chaque installation
Garantie	Non spécifiée
Informations générales	Consulter la base de connaissances sur www.xdom.fr

FOIRE AUX QUESTIONS - MS18 X10

Quelle est la hauteur de montage recommandée pour le détecteur MS18 ?

La hauteur de montage recommandée est de 1,80 mètres du sol pour une détection optimale.

Quel type de piles utiliser et comment les installer ?

Utilisez deux piles LR06/AA alcalines neuves. Ouvrez le compartiment à piles, insérez-les en respectant la polarité (+/-).

Comment initialiser le détecteur MS18 avec la console ?

Placez la console en mode INSTALL, puis appuyez sur le bouton TEST du détecteur. La console émet un BIP confirmant l'initialisation. Assurez-vous que le détecteur est posé à l'envers pendant la procédure.

Que faire si le voyant de zone clignote lentement ?

Un clignotement lent indique une perte de communication avec la console. Vérifiez les piles, effacez la zone en défaut et réinitialisez le détecteur.

Que faire si le voyant de zone clignote rapidement ?

Un clignotement rapide signifie que la console a désactivé le détecteur (via BYPASS ou automatiquement). Remédiez à la cause (remplacez les piles, réinitialisez) pour réactiver le détecteur.

Comment régler la sensibilité du détecteur ?

Le détecteur dispose de deux modes : immédiat (réagit au premier mouvement) et retardé (réagit après deux mouvements). Le mode est réglé via le paramétrage de la console.

Quelle est la portée maximale du détecteur ?

La portée de détection est de 12 mètres avec un angle d'environ 90°.

Pourquoi le détecteur ne détecte-t-il pas tous les mouvements ?

Le détecteur est très sensible mais n'envoie un signal à la console que toutes les 30 secondes pour économiser les piles. Si vous bougez rapidement, attendez ce délai.

Comment réinitialiser complètement le détecteur ?

Procédez à la réinitialisation décrite au paragraphe 3 de la notice : appuyez 4 secondes sur TEST jusqu'à ce que la LED clignote deux fois, puis réinitialisez sur la console.

Puis-je installer plusieurs détecteurs MS18 dans la même pièce ?

Il est déconseillé de croiser les champs de détection de deux détecteurs MS18. Placez-les perpendiculairement au parcours des intrus.

MODE D'EMPLOI MS18 X10

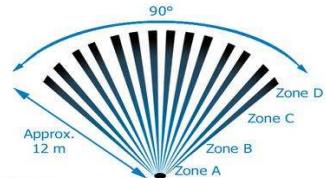

FIXER le support du détecteur à l'emplacement choisi à une hauteur de 1.80 m du sol. (portée de détection 12 metres avec un angle de).

Dévisser le support du détecteur puis fixer celui-ci à l'endroit prévu.

Le détecteur de mouvement peut être placé jusqu'à 30 mètres de la console de sécurité.

Zone de couverture (vue latérale)

Placer les piles.

Ouvrez le compartiment à piles et insérez 2 piles LR06/AA, alcalines neuves. Respectez la polarité (+/-).

PARAMETRER un code unique au détecteur.

Appuyez pendant 4 secondes sur la touche « TEST ». Le voyant LED clignote une fois. Relâchez la touche. La LED clignote deux fois.

Le détector MS18 s'est maintenant choisi un code unique, qui peut être initialisé sur la console.

Posez le détecteur MS18 à l'envers pour qu'il ne puisse pas détecter de mouvements pendant la procédure d'initialisation.

PLACER la console SC9100 ou SC15 en mode INSTALL puis initialiser le détecteur.

Une fois la console placée en mode INSTALL, appuyez sur la touche TEST du détecteur volumétrique, la console émet un BIP confirmant l'initialisation du détecteur.

Réglez la sensibilité.

Le détecteur réagit tout de suite à un mouvement.

Ce mode est utilisé lorsqu'une grande sensibilité est recherchée.

2: Déclenchement retardé

Le détecteur est moins sensible et ne réagit qu'après avoir détecté deux mouvements.

Armez votre console SC9100 ou SC15, attendez 1 minute, puis passez devant le détecteur.

Le voyant du détecteur doit s'allumer brièvement et la console doit téléphoner vers le premier numéro que vous avez enregistré.

Repositionner le détecteur puis le revisser au support.

CONSEILS (base de connaissances disponible sur www.xdom.fr)

Le détecteur ne semble pas sensible ?

En réalité, il est extrêmement sensible mais n'émet pas systématiquement un signal à la console afin de sauvegarder les piles. Délais de 30s entre chaque détection.

Avis de zone clignote lentement?

Le détecteur n'a plus de communication avec la console, vérifie les piles.

Eventuellement effacez la zone en défaut et procédez de nouveau à l'initialisation du détecteur.

Un voyant de zone clignote rapidement?

Vous avez appuyé sur la touche BYPASS ou la centrale s'est ejecté d'elle-même un détecteur pour armer la console bien qu'un problème ait été signalé.

Remédiez à la cause du problème (remplacez les piles, refaites l'initialisation) pour activer à nouveau ce détecteur.

Le bouton test du détecteur ne permet pas l'initialisation avec la centrale ?

Changez les piles du détecteur.

Eventuellement, effacez la zone en défaut et procédez de nouveau à l'initialisation du détecteur par la console. Si le problème persiste, contactez votre revendeur.

Toujours impossible de faire l'initialisation avec la centrale ?

Procédez à la réinitialisation du détecteur de mouvement décrit au paragraphe 3.

• Placer de préférence le détecteur perpendiculaire au parcours des intrus.
• Détection optimale >1,80m du sol.
• Ne pas croiser les champs de détection avec 2 détecteurs de mouvement (MS18).
