MS10 - Détecteur de mouvement X10 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvement sans fil
Marque	X10
Modèle	MS10
Dimensions	120 × 75 × 42 mm
Poids	Environ 200 g (avec piles)
Alimentation	4 piles alcalines LR06 (AA)
Fréquence de transmission	433,92 MHz
Portée en champ libre	30 m
Portée de détection	12 m, angle de 90°
Hauteur de montage recommandée	1,80 m du sol
Niveau de sécurité	65 536 codes
Modes de déclenchement	Mode 1 : déclenchement immédiat ; Mode 2 : déclenchement après 2 mouvements
Délai entre détections	30 secondes (économie de piles)
Bouton test	Oui, pour initialisation avec la console
Voyant LED	Indique la détection et l'état de communication
Compatibilité	Console de sécurité X10 SC15
Entretien	Nettoyer avec un chiffon doux et sec ; remplacer les piles si nécessaire
Température de fonctionnement	0 °C à 40 °C (estimation)

FOIRE AUX QUESTIONS - MS10 X10

À quelle hauteur installer le détecteur MS10 ?

Fixez la plaque sur un mur à 1,80 m du sol pour une détection optimale.

Quelle est la portée de détection du MS10 ?

Le détecteur couvre 12 mètres avec un angle de 90°. La portée en champ libre est de 30 m.

Quelles piles utiliser et combien ?

Utilisez 4 piles alcalines neuves de type LR06 (AA).

Comment initialiser le détecteur avec la console SC15 ?

Mettez la console en mode installation, appuyez sur le bouton TEST du détecteur. Le voyant s'allume brièvement pour confirmer la liaison.

Comment régler la sensibilité du détecteur ?

Le MS10 propose deux modes : Mode 1 (déclenchement immédiat) et Mode 2 (déclenchement après 2 mouvements consécutifs). Utilisez le sélecteur de sensibilité.

Que faire si le voyant clignote lentement ?

Un clignotement lent indique une perte de communication avec la console. Vérifiez les piles ou réinitialisez le détecteur.

Que faire si le voyant clignote rapidement ?

Un clignotement rapide signifie que la zone a été contournée (BYPASS) ou éjectée. Corrigez le problème (piles, initialisation) puis réactivez la zone.

Comment réinitialiser complètement le détecteur MS10 ?

Maintenez le bouton code enfoncé, retirez une pile, remettez-la tout en maintenant le bouton, puis relâchez. Appuyez à nouveau sur le bouton code : le voyant s'allume fixe 12 secondes.

Peut-on utiliser le détecteur MS10 avec d'autres consoles X10 ?

Le MS10 est conçu pour la console SC15. D'autres modèles peuvent être compatibles, vérifiez la fréquence 433,92 MHz.

Quels sont les conseils d'installation importants ?

Évitez les sources de chaleur (convecteurs, vitres) et ne croisez pas les champs de deux MS10. Placez-le perpendiculairement au parcours des intrus.

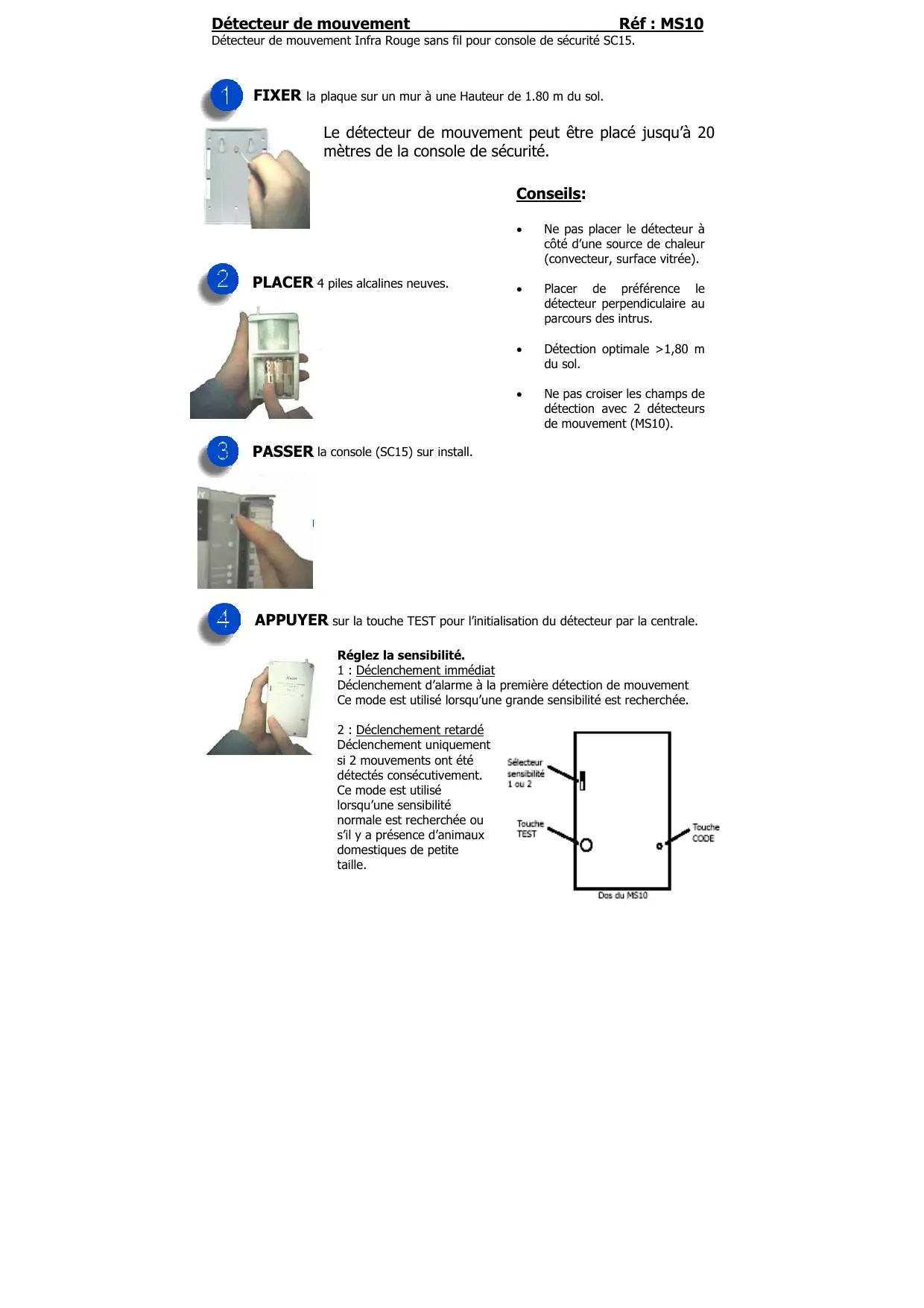

MODE D'EMPLOI MS10 X10

FIXER la plaque sur un mur à une hauteur de 1.80m du sol.

Le détecteur de mouvement peut être placé jusqu'à 20 mètres de la console de sécurité.

PLACER 4 piles alcalines neuves.

Conseils:

• Ne pas placer le détecteur à côté d'une source de chaleur (convecteur, surface vitrée).
• Placer de préférence le détecteur perpendiculaire au parcours des intrus.
• Détection optimale >1,80 m du sol.
• Ne pas croiser les champs de détection avec 2 détecteurs de mouvement (MS10).

PASSER la console (SC15) sur install.

APPUYER sur la touche TEST pour l'initialisation du détecteur par la centrale.

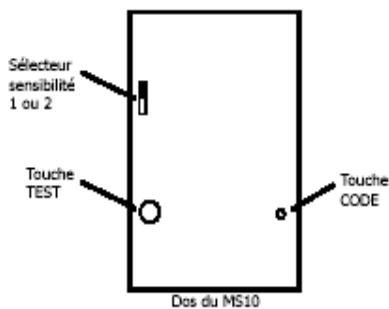

Réglez la sensibilité.

Déclenchement d'alarme à la première détection de mouvement Ce mode est utilisé lorsqu'une grande sensibilité est recherchée.

2: Déclenchement retardé Déclenchement uniquement si 2 mouvements ont été détectés consécutivement. Ce mode est utilisé lorsqu'une sensibilité normale est recherchée ou s'il y a présence d'animaux domestiques de petite taille.

Armez votre console SC15, attendez 1 minute, puis passez devant le détecteur.

Le voyant du détecteur doit s'allumer brievement et la console doit téléphoner vers le premier numéro que vous avez enregistré.

Le détector ne semble pas sensible?

En réalité, il est extrêmement sensible mais n'émet pas systématiquement un signal à la console afin de sauvegarder les piles. Délais de 30s entre chaque détection.

Avis de zone clignote lentement ?

Le détecteur n'a plus de communication avec la console, vérifie les piles.

Eventuellement effacez la zone en défaut et procédez de nouveau à l'initialisation du détecteur.

Avertissement de zone clignote rapidement?

Vous avez appuyé sur la touche BYPASS ou la centrale s'est éjecté d'elle-même un détecteur pour armer la console bien qu'un problème ait été signalé.

Remédiez à la cause du problème (remplacez les piles, refaites l'initialisation) pour activer à nouveau ce détecteur.

Le bouton test du détecteur ne permet pas l'initialisation avec la centrale?

Changez les piles du détecteur.

Eventuellement, effacez la zone en défaut et procédez de nouveau à l'initialisation du détecteur par la console. Si le problème persiste, contactez votre revendeur.

Toujours impossible de faire l'initialisation avec la centrale ?

Procédez à la réinitialisation du détecteur d'ouverture :

Maintenez appuyé le bouton code.

Enlevez une pile en MAINtenant le bouton code appuyé.

Remettez la pile puis relâchez le bouton.

Appuyez à nouveau sur le bouton code, le voyant s'allume fixe pendant 12 seconde.

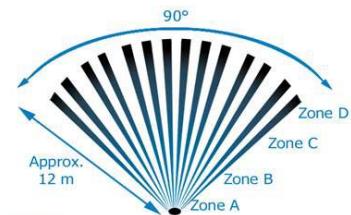

Caractéristiques techniques du détecteur MS10.

Niveau de sécurité

Fréquence

Portee champ

libre

Détction

Piles

Dimensions

65536

433,92Mhz

30m

12m 90°

4x LR06 AA

120x75x42 mm

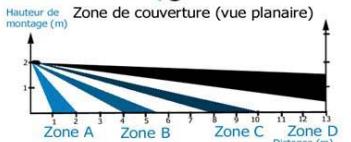

Zone de couverture (vue latérale)
