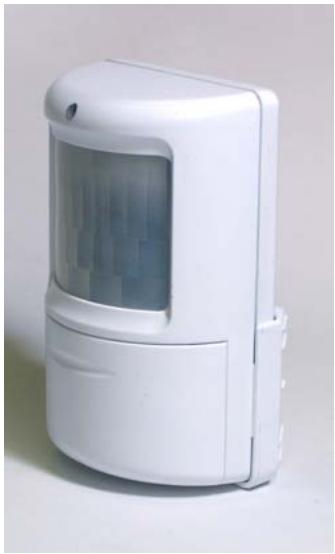

MS17E - Détecteur de mouvement X10 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvement PIR
Marque	X10
Modèle	MS17E
Dimensions (L × H × P)	75 × 100 × 35 mm
Poids (approximatif)	100 g (avec piles)
Alimentation	2 piles AA (alcalines recommandées)
Durée de fonctionnement des piles	1 an avec piles alcalines
Fréquence RF	433,92 MHz
Portée RF	60 m en champ libre
Portée de détection	Jusqu'à 12 mètres, angle de 110°
Code de transmission	16 bits (65 536 codes différents)
Niveaux de sensibilité	2 niveaux réglables
Fonctions principales	Détection de mouvement, autosurveillance (signal toutes les 90 min), test de portée, temporisation réglable
Température de fonctionnement	-10°C à +30°C
Température de stockage	-20°C à +70°C
Normes	EN 300220, EN 50130-4, EN 301489-3, R&TTE, marquage CE
Compatibilité système	Fonctionne avec tous les systèmes de sécurité X10 (jusqu'à 16 détecteurs par console)
Nettoyage et entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Autosurveillance détecte les pannes de transmission ; détection de piles faibles
Pièces détachées et réparabilité	Piles AA standard ; contactez le support X10 pour toute autre pièce

FOIRE AUX QUESTIONS - MS17E X10

Comment régler la sensibilité du détecteur MS17E ?

Utilisez le bouton situé sur le détecteur. Position 1 : très sensible (déclenche au moindre mouvement). Position 2 : moins sensible (nécessite deux mouvements ou un mouvement continu), idéal pour éviter les déclenchements par les animaux domestiques.

Quelle est la portée de détection maximale ?

Le détecteur peut voir jusqu'à 12 mètres dans un rayon d'environ 110°.

Combien de temps durent les piles ?

Avec des piles alcalines de type AA, l'autonomie est d'environ 1 an. Le détecteur signale les piles faibles.

Le détecteur MS17E est-il compatible avec d'autres systèmes X10 ?

Oui, il fonctionne avec tous les systèmes de sécurité X10 et peut être combiné jusqu'à 16 détecteurs (mouvement ou ouverture de porte) sur une même console.

Que faire si le détecteur ne transmet plus ?

Le détecteur est autosurveillé : il envoie un signal toutes les 90 minutes. Si le système central ne reçoit pas ce signal, il vous alertera. Vérifiez d'abord les piles et la distance avec la console.

Comment tester la portée et la sensibilité ?

Activez la fonction de test intégrée. Elle vous permet de vérifier la portée et la sensibilité du détecteur en vous déplaçant dans la zone surveillée.

Quelle fréquence radio utilise le MS17E ?

Il utilise la fréquence 433,92 MHz avec une puissance de signal inférieure à 1 mW et un code de transmission 16 bits (65 536 codes) pour éviter les interférences.

Quelles sont les dimensions du détecteur ?

Les dimensions sont : 75 mm (largeur) x 100 mm (hauteur) x 35 mm (profondeur).

Peut-on installer le détecteur en extérieur ?

La température de fonctionnement est de -10°C à +30°C, et il est conçu pour une utilisation en intérieur. L'installation en extérieur n'est pas recommandée sans protection adéquate.

Que faire si le détecteur se déclenche sans raison ?

Réglez la sensibilité sur la position 2 (moins sensible). Vérifiez aussi que le détecteur n'est pas pointé vers une source de chaleur (radiateur, lumière directe du soleil) ou des animaux domestiques trop proches.

MODE D'EMPLOI MS17E X10

Référence produit : MS17E

Avantages

Le détecteur de mouvement MS17E fonctionne avec tous les systèmes de sécurité de X10 supervisant des zones dotées d'entrées multiples, tels que des halls, des escaliers, etc.

La technologie de détection PIR (Infrarouge passif) combinée à l'ajustement de la sensibilité garantit que le détecteur MS17E captera le plus petit intrus - mais ne sera pas trompé par des animaux domestiques. Il peut "voir" jusqu'à 12 mètres dans un rayon de.

Le détecteur de mouvement est lui-même supervisé si bien que le système central de sécurité vous informe lorsqu'il ne transmet plus de signaux.

Un bouton situé à l'arrête du détecteur permet de régler le niveau de sensibilité : l'alarme peut se déclencher dès qu'un mouvement est détecté, placez alors le bouton sur "1" - niveau très sensible. Ou bien elle peut être activée uniquement en cas de 2 mouvements successifs ou bien d'un mouvement continu dans un délai court, placez alors le bouton sur "2" - niveau moins sensible aux animaux domestiques.

Le détecteur de mouvement inclut une fonction de test qui vous permet de vérifier sa portée et sa sensibilité.

Une combinaison de 16 détecteurs de mouvements ou d'ouverture/fermeture de porte peut être installée à partir d'une seule console.

Caractéristiques clés

• Détecteur de mouvement avec autosurveillance (envoie un signal de vérification toutes les 90 minutes). 2 niveaux de sensibilité
• Utilise un Code 16 bit pour la transmission radio (RF).
• Bouton de temporisation.
• Fonctionne sur piles, inclut une détection de faible niveau des piles.

Données techniques

• Piles: 2 × AA
• Durée de fonctionnement: 1 année en utilisant des piles alkalines
• Fréquence RF: 433.92 MHz
• Puissance du signal: < 1 mW
• Portée RF de fonctionnement: 60 m (champ libre) Code pour la transmission RF: 16 bit (65536 codes différents)
• Normes: EN 300220-; EN 50 130-4; EN 301 489-3; R&TTE - Marque CE
• Température ambiantes : - 10°C to +30°C (fonctionnement) - 20°C to +70°C (stockage)
• Dimensions: 75 × 100 × 35 mm (largeur x hauteur x profondeur)
