VK50SSBE - Émetteur vidéo sans fil X10 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Émetteur vidéo sans fil
Marque	X10
Modèle	VK50SSBE
Dimensions du transmetteur	35 x 95 x 90 mm
Dimensions du récepteur	35 x 95 x 90 mm
Alimentation du transmetteur	230 V AC / 12 V DC, 200 mA
Alimentation du récepteur	230 V AC / 9 V DC, 400 mA
Fréquence de fonctionnement	2,4 GHz (4 canaux sélectionnables)
Portée maximale	100 m en champ libre
Modulation	FM (vidéo et audio)
Entrée vidéo du transmetteur	1 V crête à crête (typ.), 75 ohms
Entrée audio du transmetteur	1 V crête à crête (typ.), 10 kOhms
Sortie vidéo du récepteur	1 V crête à crête (typ.), 75 ohms
Sortie audio du récepteur	1 V crête à crête (typ.), 600 ohms
Connectivité	Prise péritel, RCA, Mini DIN
Fonctionnalités principales	Transmission multisource, télécommande à distance, modulation FM, stéréo Hi-Fi, SMART SCART BOX
Contenu de l'emballage	1 transmetteur, 1 récepteur, 2 adaptateurs secteur, SMART scart box, câbles
Normes de sécurité	Marque CE, EN 300 200, EN 301489-3, EN 61558
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Réparabilité	Contacter le service après-vente en cas de problème.

FOIRE AUX QUESTIONS - VK50SSBE X10

Comment connecter l'émetteur vidéo VK50SSBE à ma télévision ?

Utilisez la SMART SCART Box fournie. Branchez la box entre votre source AV et le téléviseur principal, puis connectez l'émetteur à la box via le câble Mini DIN. Assurez-vous que l'alimentation est branchée.

Puis-je regarder une source différente sur ma télévision secondaire ?

Oui, grâce à la fonction multisource, vous pouvez diffuser une source différente de celle de la télévision principale. Utilisez la télécommande d'origine pour changer de source à distance.

Quelle est la portée du signal ?

La portée peut atteindre jusqu'à 100 mètres en champ libre. Les murs et obstacles peuvent réduire cette distance.

Comment changer le canal pour éviter les interférences ?

Utilisez l'interrupteur de sélection de canal situé sur le transmetteur ou le récepteur. Il permet de choisir parmi 4 canaux sur la fréquence 2,4 GHz.

Puis-je utiliser plusieurs récepteurs avec un seul émetteur ?

Le manuel ne mentionne qu'un seul récepteur inclus. Pour utiliser plusieurs récepteurs, vérifiez la compatibilité auprès du fabricant.

L'appareil est-il compatible avec les sources HD ?

Le VK50SSBE transmet en définition standard (SD) via péritel ou RCA. Pour la HD, il faudrait un modèle adapté.

Comment installer la télécommande pour changer de source à distance ?

Les câbles IR fournis avec 3 LEDS se connectent au transmetteur. Placez les LEDS devant les récepteurs IR de vos sources. La télécommande d'origine fonctionnera alors.

Que faire si l'image est de mauvaise qualité ?

Vérifiez les connexions, rapprochez l'émetteur et le récepteur, ou changez de canal pour éviter les interférences.

L'appareil est-il sécurisé ?

Oui, il est conforme aux normes CE et aux directives de sécurité électrique EN 61558.

Comment nettoyer l'appareil ?

Débranchez-le et nettoyez-le avec un chiffon sec et doux. N'utilisez pas de produits chimiques.

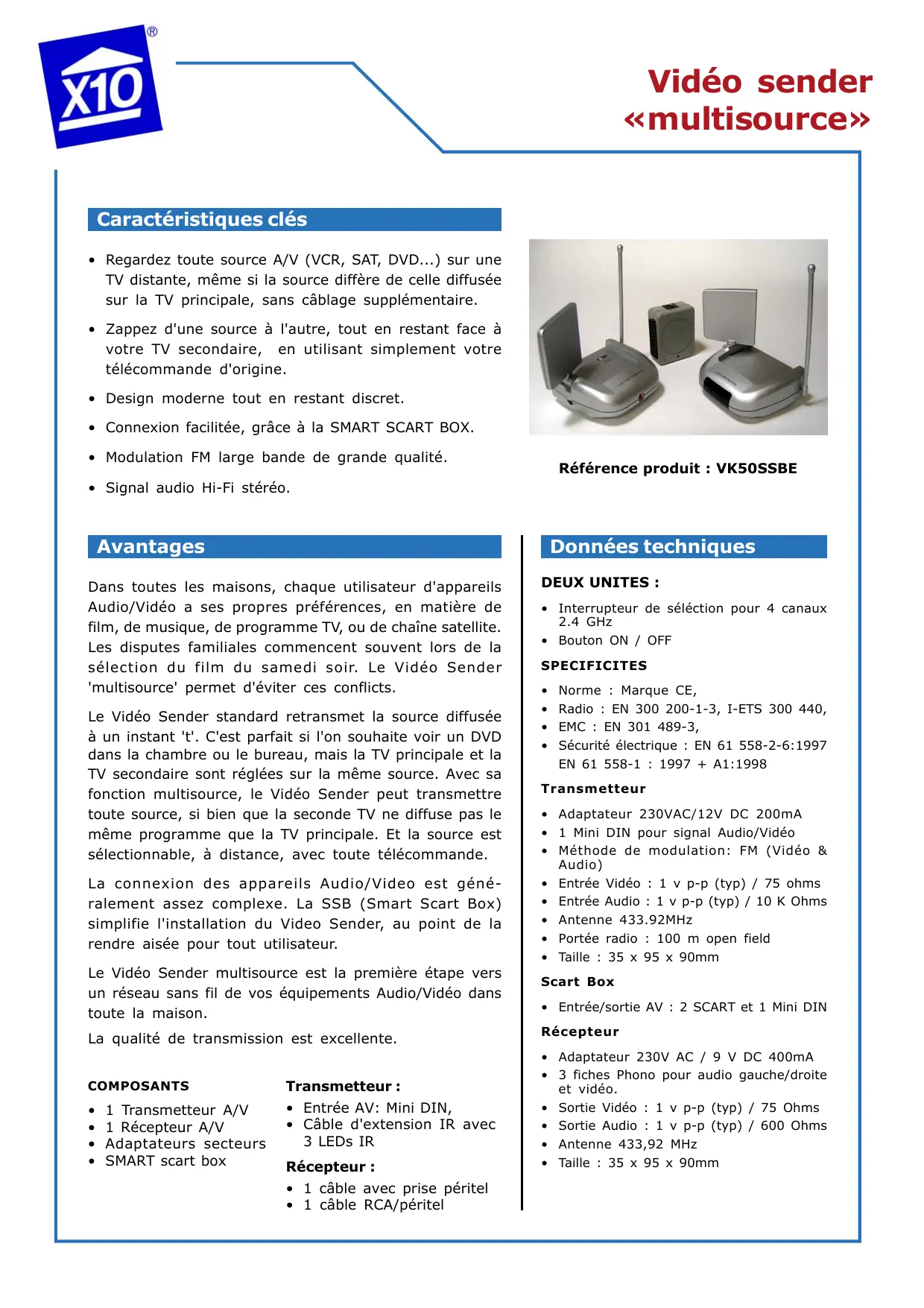

MODE D'EMPLOI VK50SSBE X10

Caractéristiques clés

• Regardez toute source A/V (VCR, SAT, DVD...) sur une TV distante, même si la source diffère de celle diffusée sur la TV principale, sans câblage supplémentaire.
• Zappez d'une source à l'autre, tout en restant face à votre TV secondaire, en utilisant simplement votre télécommande d'origine.
• Design moderne tout en restant discret.
• Connexion facilitée, grâce à la SMART SCART BOX.
• Modulation FM large bande de grande qualité.
• Signal audio Hi-Fi stéréo.

Référence produit : VK50SSBE

Avantages

Dans toutes les maisons, chaque utilisateur d'appareils Audio/Video a ses propres préférences, en matière de film, de musique, de programme TV, ou de chaîne satellite. Les disputes familiales commencent souvent lors de la sélection du film du samedi soir. Le Video Sender 'multisource' permet d'éviter ces conflits.

Le Video Sender standard retransmet la source diffusée à un instant 't'. C'est parfait si l'on souhaite voir un DVD dans la chambre ou le bureau, mais la TV principale et la TV secondaire sont régler sur la même source. Avec sa fonction multisource, le Video Sender peut transmettre toute source, si bien que la seconde TV ne diffuse pas le même programme que la TV principale. Et la source est sélectionnable, à distance, avec toute télécommande.

La connexion des appareils Audio/Video est généralement assez complexe. La SSB (Smart Scart Box) simplifie l'installation du Video Sender, au point de la rendre aisée pour tout utiliser.

Le Video Sender multisource est la première étape vers un réseau sans fil de vos équipements Audio/Video dans toute la maison.

La qualité de transmission est excellente.

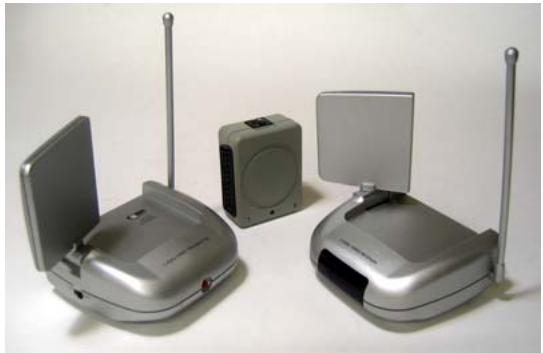

1 Transmetteur A/V - 1 Récepteur A/V - Adaptateurs secteurs SMART scart box

Transmetteur :

• Entrée AV: Mini DIN,
• Cable d'extension IR avec 3 LEDs IR

Récepteur :

• 1 câble avec prise péritel 1 câble RCA/péritel

Deux UNITES :

• Interrupteur de série pour 4 canaux 2.4 GHz
• Bouton ON / OFF

• Norme : Marque CE,
• Radio: EN 300 200-1-3, I-ETS 300 440, EMC: EN301489-3,
• Sécurité électrique : EN 61 558-2-6:1997 EN 61 558-1 : 1997 + A1:1998

Transmetteur

Adaptateur 230VAC/12V DC 200mA 1 Mini DIN pour signal Audio/Video - Méthode de modulation: FM (Vidéo & Audio) - Entrée Video : 1 v p-p (typ) / 75 ohms - Entrée Audio : 1 v p-p (typ) / 10 K Ohms Antenne 433.92MHz - Portée radio : 100 m open field - Taille : 35 x 95 x 90mm

Scart box

• Entrée/sorting AV : 2 SCART et 1 Mini DIN

Récepteur

Adaptateur 230V AC / 9 V DC 400mA - 3 fiches Phono pour audio gauche/droite et vidéo. Sortie Vidéo : 1 V p-p (typ) / 75 Ohms Sortie Audio : 1 V p-p (typ) / 600 Ohms Antenne 433,92 MHz - Taille : 35 x 95 x 90mm
