VK30CT - Émetteur vidéo sans fil X10 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Émetteur vidéo sans fil
Marque	X10
Modèle	VK30CT
Alimentation	230 V / 50 Hz (courant alternatif)
Nombre de canaux	4
Modulation	FM (vidéo et audio)
Portée en champ libre	100 m
Niveau d'entrée vidéo	1 V c-c (typ.)
Impédance d'entrée vidéo	75 ohms
Niveau d'entrée audio	1 V c-c (typ.)
Impédance d'entrée audio	600 ohms
Fréquence d'entrée RF (récepteur)	433,92 MHz
Puissance de sortie RF (récepteur)	1 mW typ. à 3 m (433,92 MHz)
Sortie RF émetteur	50 000 V/m à 3 m
Fonctions principales	Transmission vidéo et audio sans fil, sélection indépendante des chaînes, télécommande incluse, syntoniseur câble intégré
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants ou de produits abrasifs.
Sécurité	Utiliser uniquement l'adaptateur secteur fourni. Ne pas exposer à l'humidité ou à des températures extrêmes. Débrancher en cas d'orage.
Pièces détachées et réparabilité	Contacter le service client X10 pour les pièces de rechange. Les réparations doivent être effectuées par un professionnel qualifié.
Informations générales	Homologations CE, ETS 300220, ETS 300440. Compatible avec les sources vidéo (DVD, VCR, satellite, etc.) via câbles RCA-SCART inclus.

FOIRE AUX QUESTIONS - VK30CT X10

Comment installer l'émetteur vidéo sans fil X10 VK30CT ?

Branchez l'émetteur à votre source vidéo (DVD, VCR, etc.) via les câbles RCA-SCART fournis. Connectez le récepteur au téléviseur secondaire. Allumez les deux appareils et sélectionnez le canal correspondant à l'aide du sélecteur à 4 positions. Aucune configuration complexe n'est nécessaire, il suffit de brancher et d'allumer.

Puis-je regarder une chaîne différente sur le téléviseur secondaire ?

Oui, le VK30CT est équipé d'un syntoniseur câble intégré qui permet de sélectionner une chaîne indépendante de celle du téléviseur principal. Utilisez la télécommande fournie pour choisir le programme souhaité sur le récepteur.

Quelle est la portée de transmission ?

La portée est de 100 mètres en champ libre. Dans une maison, la portée peut être réduite par les murs et les interférences, mais elle reste suffisante pour couvrir la plupart des pièces.

Comment connecter l'émetteur à ma source vidéo ?

Utilisez les câbles RCA-SCART fournis. Branchez les fiches RCA (rouge, blanc, jaune) aux sorties audio/vidéo de votre source (DVD, satellite, etc.) et la prise SCART à l'émetteur. Vous pouvez également utiliser les prises Phono IN (audio gauche/droite et vidéo) directement.

Que faire si l'image est floue ou instable ?

Vérifiez que l'émetteur et le récepteur sont sur le même canal (sélecteur à 4 positions). Éloignez les appareils d'autres sources d'interférences (routeurs Wi-Fi, fours à micro-ondes). Assurez-vous que la distance entre l'émetteur et le récepteur ne dépasse pas la portée recommandée.

Puis-je utiliser plusieurs récepteurs avec un seul émetteur ?

Le kit VK30CT est conçu pour un émetteur et un récepteur. Pour plusieurs récepteurs, vous pouvez acheter des récepteurs supplémentaires compatibles X10, mais vérifiez la compatibilité et les canaux disponibles.

Comment utiliser la télécommande pour sélectionner les chaînes ?

La télécommande permet de régler le syntoniseur câble intégré du récepteur. Pointez-la vers le récepteur et utilisez les touches de canal pour changer de programme. Le récepteur reçoit les signaux à 433 MHz.

L'émetteur est-il compatible avec les signaux satellite ?

Oui, il peut être connecté à un décodeur satellite via les sorties audio/vidéo. Assurez-vous que le décodeur dispose de sorties RCA ou SCART. L'émetteur transmet le signal vers le téléviseur secondaire.

Quelles sont les précautions de sécurité ?

Utilisez uniquement l'adaptateur secteur fourni (230 V/50 Hz). Ne pas exposer l'appareil à l'eau ou à l'humidité. Débranchez en cas d'orage. Évitez de placer l'émetteur ou le récepteur près de sources de chaleur.

Comment nettoyer et entretenir l'appareil ?

Débranchez l'appareil avant le nettoyage. Utilisez un chiffon sec et doux pour enlever la poussière. N'utilisez jamais de solvants ou de produits abrasifs. Vérifiez périodiquement les câbles pour éviter les dommages.

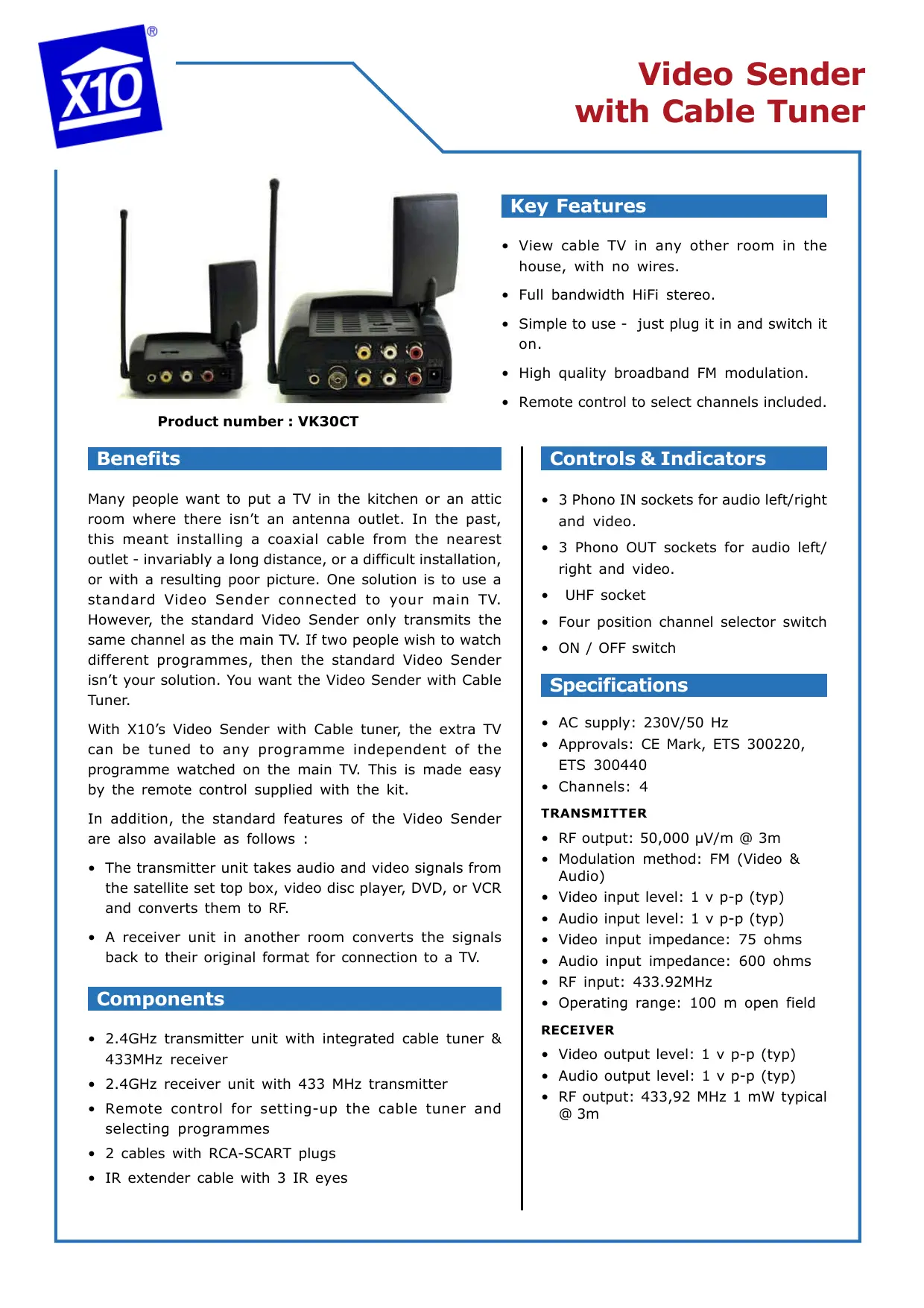

MODE D'EMPLOI VK30CT X10

Product number : VK30CT

Key Features

View cable TV in any other room in the house, with no wires.
Full bandwidth HiFi stereo.
- Simple to use - just plug it in and switch it on.
- High quality broadband FM modulation.
- Remote control to select channels included.

Benefits

Many people want to put a TV in the kitchen or an attic room where there isn't an antenna outlet. In the past, this meant installing a coaxial cable from the nearest outlet - invariably a long distance, or a difficult installation, or with a resulting poor picture. One solution is to use a standard Video Sender connected to your main TV. However, the standard Video Sender only transmits the same channel as the main TV. If two people wish to watch different programmes, then the standard Video Sender isn't your solution. You want the Video Sender with Cable Tuner.

With X10's Video Sender with Cable tuner, the extra TV can be tuned to any programme independent of the programme watched on the main TV. This is made easy by the remote control supplied with the kit.

In addition, the standard features of the Video Sender are also available as follows :

• The transmitter unit takes audio and video signals from the satellite set top box, video disc player, DVD, or VCR and converts them to RF.
• A receiver unit in another room converts the signals back to their original format for connection to a TV.

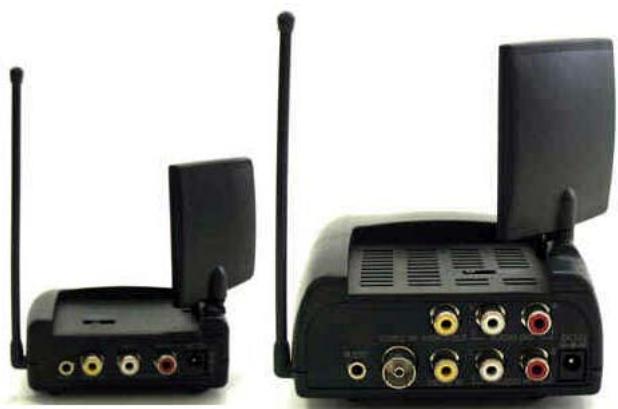

Components

• 2.4GHz transmitter unit with integrated cable tuner & 433MHz receiver
  2.4GHz receiver unit with 433 MHz transmitter
• Remote control for setting-up the cable tuner and selecting programmes
• 2 cables with RCA-SCART plugs
• IR extender cable with 3 IR eyes

Controls & Indicators

• 3 Phono IN sockets for audio left/right and video.
• 3 Phono OUT sockets for audio left/right and video.
  UHF socket
• Four position channel selector switch
  ON/OFF switch

Specifications

• AC supply: 230 V/50 Hz
• Approvals: CE Mark, ETS 300220, ETS 300440
  Channels: 4

TRANSMITTER

RF output: 50,000 V / m @ 3m
- Modulation method: FM (Video & Audio)
Video input level: 1 v p-p (typ)
Audio input level: 1 v p-p (typ)
Video input impedance: 75 ohms
Audio input impedance: 600 ohms
RF input: 433.92MHz
- Operating range: 100 m open field

RECEIVER

Video output level: 1 v p-p (typ)
Audio output level: 1 v p-p (typ)
- RF output: 433,92 MHz 1 mW typical @ 3m
