SWINGLINE 2000 - Agrafes ATIKA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Crible oscillant
Marque	ATIKA
Modèle	SWINGLINE 2000
Alimentation électrique	230 V, 50 Hz, 2800 min⁻¹
Fusible recommandé	10 A
Section de câble minimale (jusqu'à 50 m)	3 × 1,5 mm²
Section de câble minimale (plus de 50 m)	3 × 2,5 mm²
Protection moteur	Sonde thermique avec arrêt automatique en cas de surcharge
Inclinaison du crible	3 positions : 0° (criblure grossière), 15° (moyenne), 30° (fine)
Matériaux adaptés	Compost, terreau, sable, gravillons (usage domestique et jardinage)
Entretien	Nettoyer après usage ; huiler la grille ondulée avec une huile non polluante
Garantie	2 ans à compter de la livraison
Pièces de rechange	Originales, commande via constructeur (indiquer modèle, couleur, numéro de pièce)
Sécurité	Débrancher avant toute intervention ; porter gants et lunettes ; utiliser disjoncteur différentiel
Utilisation	Sur sol stable et horizontal ; ne pas exposer à la pluie
Accessoires inclus	Boîtier avec unité d'entraînement, couverture, raidisseurs, tôle de guidage, grille ondulée, 2 pieds fixes, 2 tiges de stabilisation, axe, 2 roues, 2 enjoliveurs, sachet de vis

FOIRE AUX QUESTIONS - SWINGLINE 2000 ATIKA

Comment démarrer le crible oscillant SWINGLINE 2000 ?

Assurez-vous que l'appareil est correctement assemblé et sur un sol stable. Branchez le câble d'alimentation sur une prise protégée par un disjoncteur différentiel. Utilisez l'interrupteur principal : position vert I pour la marche, rouge 0 pour l'arrêt.

Quels matériaux peuvent être criblés avec cet appareil ?

L'appareil est conçu pour le criblage de matériaux domestiques et de jardinage : compost, terreau, sable et gravillons. Il ne convient pas pour l'alimentaire.

Comment régler l'inclinaison du crible ?

Débranchez d'abord l'appareil. L'inclinaison peut être réglée sur trois positions : 0° pour une criblure grossière, 15° pour une criblure moyenne, 30° pour une criblure fine. Bloquez le réglage après ajustement.

Que faire si le moteur ne démarre pas ?

Vérifiez d'abord l'alimentation électrique (fusibles, disjoncteurs). Si le cordon est défectueux, faites-le vérifier par un spécialiste. Si le moteur ronfle mais ne démarre pas, le condensateur est probablement défectueux ; contactez le fabricant.

Comment entretenir le crible oscillant ?

Après chaque utilisation, nettoyez soigneusement l'appareil. Pulvérisez de l'huile non polluante sur la grille ondulée pour éviter la corrosion. Débranchez toujours avant l'entretien.

Quelles précautions de sécurité dois-je prendre ?

Portez des lunettes de protection et des gants de travail. Utilisez un disjoncteur différentiel. Ne jamais exposer l'appareil à la pluie ou à l'humidité. Débranchez avant tout déplacement, réglage ou nettoyage.

Puis-je utiliser l'appareil sous la pluie ?

Non, il est strictement interdit d'utiliser l'appareil sous la pluie ou par temps humide. Protégez-le des intempéries pour éviter tout risque d'électrocution.

Comment commander des pièces de rechange ?

Les pièces de rechange originales sont disponibles auprès du constructeur. Pour commander, indiquez : la couleur de l'appareil, le numéro de pièce, la quantité, le modèle (SwingLine 2000). Exemple : orange, 340017, 1, SwingLine 2000.

Quelle est la garantie de l'appareil ?

Le crible oscillant bénéficie d'une garantie de 2 ans à partir de la date de livraison, couvrant les vices de matériel ou de fabrication. La facture fait office de justificatif. La garantie ne couvre pas l'usure normale des courroies, grilles, caoutchoucs et roues.

Comment stocker l'appareil ?

Nettoyez soigneusement l'appareil avant un stockage prolongé. Repliez-le pour gagner de la place et serrez les vis. Entreposez-le dans un endroit sec, à l'abri des intempéries.

MODE D'EMPLOI SWINGLINE 2000 ATIKA

Instructions de service et pièces de rechange pour crible oscillant SwingLine 2000

Afin d'obtenir un appareil en parfait état de fonctionnement, veuillez impérativement observer les instructions d'assemblage point par point comme illustré.

Vous ne devez pas mettre la machine en route avant d'avoir lu attentivement ce mode d'emploi, d'avoir observé toutes les informations indiquées et d'avoir monté la machine comme décrit.

Conserver ces notice d'utilisation pour tout usage futur.

Table des matières

L'assemblage	1
Symboles utilisés sur ces apparèils	14
Fourniture	14
Utilisation dans les règles de l'art	14
Risques résiduels	14
Consignes de sécurité	15
Mise en service	15 / 16
Le criblage	16
Entretien	16
Réparation / Maintenance	16 / 17
Entreposage	17
Garantie	17
Pannes	17
Caracteristique techniques	17
Pièces de rechange	22 / 23
Déclaration de conformité	24

Symboles utilisés sur ces appareils

Lire le notice d'utilisation et les conseils de sécurité avant la mise en marche et en tenir compte pendant le fonctionnement.

Arrête le moteur et retire l'embout de la bougie avant toute opération d'entretien, de remise en état ou de nettoyage. Porter des gants de protection.

Protéger de l'humidité.

Porter des lunettes de protection et un casque antibruit.

• Contrôler les pièces contenues dans le carton lors du déballage

intégralité des pièces

dommages éventuellement dus au transport

Communiquer immédiatement les réclamations éventuelles au revendeur, au fournisseur ou au fabricant. La reconnaissance de réclamations ultérieures est exclue.

boîtier complet avec unité d'entraînement - couverture du bati raidisseurs - tôle de guidage grille ondulée 2 pieds fixes 2 tiges de stabilisation - axe 2 roues 2 enjoliveurs de roue sachet de vis

Utilisation dans les règles de l'art

• Le crible oscillant sert au tri de matériaux séparables pour des usages domestiques et pour le jardinage (compostage, terreau, gravillons/sable)
• On entend également par utilisation conforme le respect des conditions de service, de réparation et de maintenance prescrites par le constructeur de la machine, de même que le strict respect des consignes de sécurité stipulées dans ces instructions de service.

Tout autre type d'utilisation dépassant le cadre spécifique ci-dessus, plus particulièrement l'utilisation dans le secteur alimentaire, sont considérés comme n'étant pas conformes. Le constructeur décline toute responsabilité en cas de dommages qui résulteraient d'une utilisation non conforme.

Seul l'utilisateur est responsable des risques encourus.

Risques résiduels

Même en cas d'utilisation conforme et malgré le strict respect de toutes les règles et consignes de sécurité en vigueur, des risques résiduels sont encore susceptibles de survenir, occasionnés par la construction dépendant du domaine d'utilisation, à savoir :

• risque d'électrocution en cas d'utilisation de lignes de raccordement non conformes.
• contact avec des pièces sous tension en présence de pièces électriques nues/ouvertes.
• En outre, des risques imprévisibles peuvent apparaitre, même si toutes les mesures de précaution prescrites ont été prises.

Cependant, les risques peuvent être minimisés si les instructions de service, les "consignes de sécurité" et le chapitre consacré à l'utilisation conforme" sont scrupuleusement observés.

Veuillez observer les consignes suivantes afin de vous protéger personnellement et de protéger autrui contre des risques et blessures imminents.

• Dans la zone de travail, il est indispensable d'observer les règles de prévention des accidents et les prescriptions de sécurité en vigueur dans le pays d'utilisation.
• Dans la zone de travail, l'utilisateur de l'appareil est responsable vis-à-vis de ces personnes. Veiller à ce que des enfants ne puissent pas avoir accès à l'appareil.
• L'utilisation de l'appareil est formellement interdite aux jeunes gens âgés de moins de 16 ans (ou éventuellement plus jeunes ou plus âgés en fonction de la législation en vigueur dans le pays d'utilisation).
• L'utilisateur de l'appareil doit veiller à ce qu'un éclairage suffisant soit assuré sur le lieu de travail.
• Tous les composants susceptibles de générer un danger sont recouverts de revêtements de protection pour assurer votre sécurité. Ne jamais modifier ou enlever les revêtements de protection.
• Ne pas modifier l'appareil ou des parties ou pièces de l'appareil.
• Mise en service de l'appareil uniquement en présence des dispositifs de protection complets et présentant un fonctionnement impeccable.
• Toujours bloquer le réglage d'inclinaison lors du stockage, du transport ou en service.
• Les pièces défectueuses ou endommagées sur l'appareil doivent être immédiatement remplacées.
• Le crible oscillant doit être uniquement installée et exploitée sur un sol stable, plan (excluant tout risque de basculement).
• L'emplacement d'implantation de l'appareil doit être libéré de tout risque de trébuchement (câbles, outils, pelles, etc. sur le sol).
• L'utilisation de l'appareil est strictement réservée à l'exécution des travaux dans le cadre d'une "utilisation conforme".
• Pendant le travail avec l'appareil, porter des lunettes de protection et des gants de travail.
• L'appareil ne doit être arrosé d'eau (source de risque car présence de courant électrique).
• Ne pas laisser la machine exposée aux intempéries. Ne pas travailler avec l'appareil lorsqu'il pleut.
• Il est indispensable de débrancher la fiche secteur de la prise avant
• de déplacer et de transporter le crible oscillant
• avant d'ajuster l'inclinaison
• toute opération de nettoyage, d'entretien, de réparation et de maintenance

Sécurité électrique

• Exécution des lignes de raccordement selon la norme CEI 245-4 : 1980 (DIN 57 282) portant le marquage H 07 RN-F ou types de construction de même qualité. Section des conducteurs 3 × 1,5 ~mm^2 au minimum jusqu'à 50 mètres de long au maximum. Pour une ligne de plus de 50 mètres de long, la section des conducteurs doit avoir au moins 2,5 mm². Utiliser exclusivement des lignes de raccordement pourvues d'un dispositif enchâssable en caoutchouc protégé contre les projections d'eau.
• Avant de procéder au branchement, il convient de soumettre les lignes de raccordement à un contrôle visuel pour exclure la présence de défectuosités ou de fragilisation par vieillissement.
• Ne jamais utiliser de lignes de raccordement défectueuses ou rafistolées.
• Lors de la pose de la ligne de raccordement, veiller à ce qu'elle ne soit ni coincée, ni compressée, ni pliée et à ce que le connecteur ne soit pas soumis à l'humidité ou tombe dans un liquide quelconque.
• Ne jamais utiliser de connexions électriques provisoires ou rafistolées.
• Ne jamais pointer ou désactiver les dispositifs de protection.
• Brancher l'appareil à l'aide d'un disjoncteur à protection différentielle.

Le branchement électrique ou resp. les réparations de la connexion électrique est/son réservé(e)s à un électrotechnicien qualifié et homologué qui est tenu de respecter les règles et prescriptions locales et nationales, surtout eu égard aux mesures de sécurité.

Les réparations des pièces électriques du crible oscillant doivent être exclusivement confiées au constructeur ou resp. à des entreprises mentionnées par ses soins.

Observer scrupuleusement toutes les consignes de sécurité.

Assurez-vous que l'appareil est intégralement monté et conformément aux réglementations. - Pour utiliser l'appareil, placez-le sur un sol stable et horizontal (pour ne pas qu'il risque de basculer). - Branchez l'appareil à la prise conforme aux prescriptions et appropriée. Utilisez un câble de rallonge de section suffisante. Longueur de câble 50 m : section de 1,5 mm² au minimum.

longueur de cable supérieure à 50 m: section de 2,5 mm² au minimum

• Fusible: 10 A
• Avant toute utilisation, veuillez vérifier
• que les lignes de raccordement ne présentent pas de défectuosités.
• que toutes les vis sont serrées à fond
• que le réglage d'inclinaison est bloqué

Marché / arrêt de le crible oscillant

rouge 0 = ARRET/inactivation vert 1 = MARCHE/activation La mise en/hors marche du moteur doit exclusivement s'opérer sur l'interrupteur principal. En cas de coupure de courant, la machine s'inactive automatiquement. Pour la remettre en marche, il suffit d'actionner de nouveau l'interrupteur principal.

Disjoncteur-protecteur

Le moteur est équipé d'une sonde thermique qui inactive automatiquement le moteur en cas de surcharge (surchauffe). À la suite d'une pause de refroidissement, l'appareil pourrait être remis en marche.

Quels sont les matériaux appropriés?

Le crible oscillant est approprié au criblage des matériaux à usage domestique et pour le jardinage.

p. ex. pour le criblage - de déchets plus ou moins décomposés issus du compostage - de pierres et racines contenues dans du terreau - de gravillons contenus dans du sable

Remarque:

• un criblage efficace implique un compost correctement décomposé
• Les matériaux humides et mouillés passent moins bien par le crible que les matériaux secs.

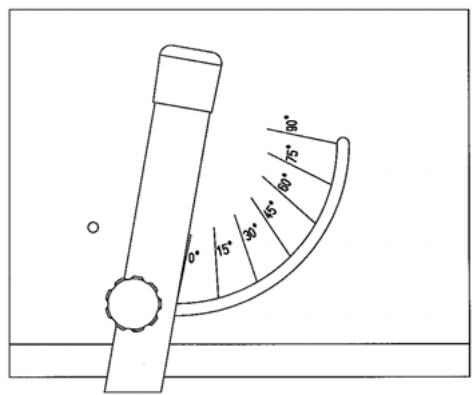

Inclinaison

La possibilité de régler l'inclinaison du crible oscillant permet d'obtenir différents degrés de finesse du matériel :

entre 0 et

→ criblure

grossière

entre 15 et → criblure moyenne entre 30 et → criblure fine

Manière de procédé:

Régler l'inclinaison en fonction de la criblure voulue. Attention : débrancher préalablement le câble d'alimentation ! Placer un réseau de collecte de la criblure (brouette, corbeille, etc.) sous le crible oscillant côté rejet afin de vous faciliter le transport de la criblure. Remplir le crible oscillant pendant que le moteur tourne. Veiller à un remplissage régulier afin d'obtenir un meilleur résultat de criblage. Un remplissage régulier a l'avantage de pousser les matières grossières continuellement côté rejet.

Débrancher le câble d'alimentation!

L'appareil nécessitant peu d'entretien. Pour que l'appareil ne se dégrade pas et pour lui assurer une longue durée de vie, il convient d'observer les points suivants:

• Bien nettoyer l'appareil après utilisation

• Pulvériser ensuite la grille ondulée avec de l'huile non nuisible à l'environnement afin de la protéger contre les risques de corrosion

Débrancher le câble d'alimentation!

• Il est absolument nécessaire de remettre correctement en place les dispositifs de protection qui avaient été enlevés pour procéder aux travaux de réparation/maintenance.
• Les travaux de maintenance sur des pièces électriques de la machine ou sur des pièces qui concernent l'espace de montage électrique sont strictement réservés au constructeur ou resp. à des entreprises qui auront été mentionnées par ses soins.
• Seules des pièces de rechange originales ont le droit d'être utilisées, leur modification étant bien entendue interdite. Sinon, vous serez personnellement responsable et il y aura perte des droits de garantie!

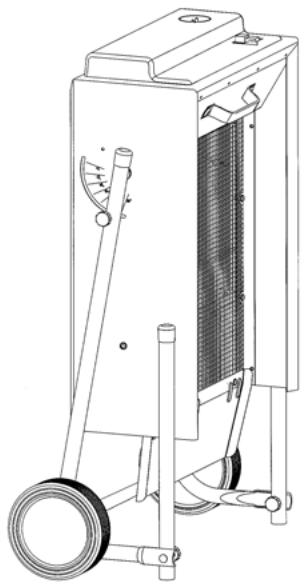

Un nettoyage minutieux du crible oscillant

• S'impose avant tout stockage prolongé afin d'augmenter la longévité de l'appareil et de garantir son bon fonctionnement.
• Stocker toujours le crible oscillant au sec. Replier le crible oscillant avant rangement pour gagner de la place. Serrez les vis.

Garantie

• Nous accordons une garantie de 2 ans à partir de la date de livraison du crible oscillant départ d'entrepôt du revendeur et ce, pour tout vice résultat d'un défaut de matériel ou de fabrication.
• La facture sur laquelle la date de facturation est apposée sert de justificatif des droits de garantie.
• La garantie ne couvre pas les dommages dus à un maniement incorrect ou à un emballage insuffisant pendant le transport de retour des appareils ou au non-respect du mode d'emploi, même pendant le délai de garantie.
• Les travaux sous garantie éventuellement requis seront réalisés par nos soins. La réparation/ l'élimination des vices par d'autres entreprises exige notre autorisation préalable explicite.
• La garantie ne s'applique pas à l'usure normale des courroies d'entraînement, des treillis ondulés, des caoutchoucs amortisseurs, des roues ainsi qu'aux pièces de fixation correspondantes.
• Les pièces défectueuses devront être expédées à notre atelier, taxes de fret et d'affranchissement payées. C'est à nos services qu'il incombe de décider si la livraison de(s) la/les pièce(s) de rechange sera gratuite ou pas.
• Nous octroyons un droit de garantie à condition que seules des pièces de rechange d'origine soient utilisées.
• Nous réservons le droit d'apporter des modifications dans le sens d'un progrès technique.

Pannes

Panne	Cause possible	Remède
Le moteur ne démarre pas.	- pas de courant - cordon de branchement défectueux	- vérifier les fusibles ou disjoncteurs - le faire vérifier (par un spécialiste)
Le moteur ronfle mais ne démarre pas.	- condensateur défectueux	- faire réparer par le fabricant ou par une entreprise qu'il indique
L'appareil démarre mais se bloque sous une faible charge et le disjoncteur protégéant le moteur se déclenché.	Câble prolongateur trop long ou de trop faible section. Prise de courant trop éloignée du branchement principal et trop faible section du cable de branchement.	Câble prolongateur d'au moins 1,5 mm², long de 25 m au maximum. Si le cable est plus long, section d'au moins 2,5 mm².

Caractéristiques techniques

Moteur:

Puissance du moteur:

Inclinaison du crible:

Niveau de pression acoustique LPA:

Niveau de puissance acoustique L_WA

Dimensions:

Poids:

moteur à courant alternatif 230 V, 50 Hz, 2800 min^-1

Pour les pièces de rechange, veuillez vous reporter au schéma.

Commande de pièces de rechange : - la source d'approvisionnement est le constructeur - indications nécessaires pour la commande :

• couleur de l'appareil (pour pièces de boîter)
• n° de pièce de rechange
• nombre d'unités souhaité
• modele
• désignation de modèle

Example: orange, 340017, 1, crible oscillateur, SwingLine 2000

Déclarons en responsabilité propre, que le produit Crible oscillant type AS 100

auquel se rapporte la présente déclaration, correspond aux exigences de sécurité et de santé fondamentales des dispositions 98/37 CE, ainsi qu'aux exigences des autres dispositions en la matière

Pour la mise en pratique correcte des revendications de sécurité et de santé nommées dans les dispositions CEE, les normes et spécifications techniques suivantes ont été appliquées:
