Produkttyp	Schwingsieb
Marke	ATIKA
Modell	SWINGLINE 2000
Stromversorgung	230 V, 50 Hz, 2800 min⁻¹
Empfohlene Sicherung	10 A
Mindestkabelquerschnitt (bis 50 m)	3 × 1,5 mm²
Mindestkabelquerschnitt (über 50 m)	3 × 2,5 mm²
Motorschutz	Temperatursensor mit automatischer Abschaltung bei Überlast
Siebneigung	3 Positionen: 0° (grobe Siebung), 15° (mittlere), 30° (feine)
Geeignete Materialien	Kompost, Blumenerde, Sand, Kies (Haus- und Gartengebrauch)
Wartung	Nach Gebrauch reinigen; das Wellensieb mit einem nicht umweltschädlichen Öl ölen
Garantie	2 Jahre ab Lieferung
Ersatzteile	Originale, Bestellung über Hersteller (Modell, Farbe, Teile-Nr. angeben)
Sicherheit	Vor jedem Eingriff Netzstecker ziehen; Handschuhe und Schutzbrille tragen; Fehlerstromschutzschalter verwenden
Verwendung	Auf stabilem und ebenem Untergrund; nicht dem Regen aussetzen
Mitgeliefertes Zubehör	Gehäuse mit Antriebseinheit, Abdeckung, Versteifungen, Führungsblech, Wellensieb, 2 feste Füße, 2 Stabilisierungsstangen, Achse, 2 Räder, 2 Radkappen, Schraubenbeutel

Häufig gestellte Fragen - SWINGLINE 2000 ATIKA

Wie starte ich das Schwingsieb SWINGLINE 2000?

Stellen Sie sicher, dass das Gerät korrekt montiert und auf einem stabilen Untergrund steht. Schließen Sie das Netzkabel an eine mit einem Fehlerstromschutzschalter geschützte Steckdose an. Verwenden Sie den Hauptschalter: Position grün I für Betrieb, rot 0 für Stopp.

Welche Materialien können mit diesem Gerät gesiebt werden?

Das Gerät ist zum Sieben von Haus- und Gartenmaterialien ausgelegt: Kompost, Blumenerde, Sand und Kies. Es ist nicht für Lebensmittel geeignet.

Wie stelle ich die Siebneigung ein?

Ziehen Sie zuerst den Netzstecker. Die Neigung kann auf drei Positionen eingestellt werden: 0° für grobe Siebung, 15° für mittlere Siebung, 30° für feine Siebung. Arretieren Sie die Einstellung nach dem Justieren.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie zuerst die Stromversorgung (Sicherungen, Schutzschalter). Wenn das Kabel defekt ist, lassen Sie es von einem Fachmann überprüfen. Wenn der Motor brummt, aber nicht anläuft, ist wahrscheinlich der Kondensator defekt; wenden Sie sich an den Hersteller.

Wie warte ich das Schwingsieb?

Nach jedem Gebrauch das Gerät gründlich reinigen. Sprühen Sie nicht umweltschädliches Öl auf das Wellensieb, um Korrosion zu vermeiden. Vor der Wartung immer den Netzstecker ziehen.

Welche Sicherheitsvorkehrungen muss ich treffen?

Tragen Sie eine Schutzbrille und Arbeitshandschuhe. Verwenden Sie einen Fehlerstromschutzschalter. Setzen Sie das Gerät niemals Regen oder Feuchtigkeit aus. Vor jedem Transport, Einstellen oder Reinigen Netzstecker ziehen.

Kann ich das Gerät im Regen verwenden?

Nein, es ist strengstens verboten, das Gerät bei Regen oder Nässe zu verwenden. Schützen Sie es vor Witterungseinflüssen, um Stromschlaggefahr zu vermeiden.

Wie bestelle ich Ersatzteile?

Original-Ersatzteile sind beim Hersteller erhältlich. Geben Sie bei der Bestellung an: die Farbe des Geräts, die Teilenummer, die Menge, das Modell (SwingLine 2000). Beispiel: orange, 340017, 1, SwingLine 2000.

Wie lautet die Garantie des Geräts?

Das Schwingsieb hat eine 2-jährige Garantie ab Lieferdatum, die Material- oder Herstellungsfehler abdeckt. Die Rechnung dient als Nachweis. Die Garantie deckt nicht den normalen Verschleiß von Riemen, Sieben, Gummiteilen und Rädern.

Wie lagere ich das Gerät?

Reinigen Sie das Gerät vor längerer Lagerung gründlich. Klappen Sie es platzsparend zusammen und ziehen Sie die Schrauben fest. Lagern Sie es an einem trockenen, vor Witterung geschützten Ort.

BEDIENUNGSANLEITUNG SWINGLINE 2000 ATIKA

Bedienungsanleitung und Ersatzteile für Schwingsieb SwingLine 2000

D Zusammenbauanleitung

Um ein einwandfreiies Funktionieren des Gerätes zu erzielen, befolgen Sie die Zusammenbauanleitung Bild für Bild und die Hinweise.

GB Assembly

Siedürfen das Gerät nicht in Betriebnehmen,bevor Sie diese Bedienungsanleitunggelesen,alle angegebenen Hinweise beachtetund das Gerät wie beschreiben montierthaben.

Anleitung für künftige Verwendungen aufbewahren.

Inhalt

Zusammenbau	1
Symbole Gerät	6
Lieferumfang	6
Bestimmungsgemäße Verwendung	6
Restrisiken	6
Sicheres Arbeiten	7
Inbetriebnahme	7
Das Sieben	8
Pflege und Wartung	8
Instandsetzung	8
Lagerung	9
Garantie	9
Mögliche Störungen	9
Technische Daten	9
Ersatzteile	22/23
Konformitätserklärung	24

Symbole Gerät

Vor Inbetriebnahme die Bedienungsanleitung und Sicherheitshinweiselesen und beachten.

Vor Reparatur-, Wartungs- und Reinigungsrarbeiten Motor abstellen und Netzsteckerziehen.

Schutzhandschuhe tragen.

Vor Feuchtigkeit schützen.

Augen- und Gehorschutztragen.

Lieferumfang

• Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf

Vollständigkeit

evtl. Transportschäden

Teilen Sie Beanstandungen umgehend dem Handler, Zulieferer bzw. Hersteller mit. Spätere Reklamationen werden nicht anerkannt.

Gehäusekasten kpl. mit Antriebseinheit
- Antriebshaube
Rahmen
Rahmenhalter
Leitblech
Wellengitter
- 2 Standbeine
- 2 Standbeinveränderungen
- Achse
- 2 Rader
- 2 Radkappen
- Schraubenbeutel

Bestimmungsgemäß Verwendung

• Das Schwingsieb ist einsetzbar bei Haus- und Gartenarbeiten zum Aussieben von zu trennenden Materialien (Kompost, Mutterboden, Kies/ Sand).
  Zum bestimmungsgemänen Gebrauch gehört auch die Einhaltung der vom Hersteller vorgeschreibenben Betriebs-, Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise.

STOP Jeder weiter darrüberhinausgehende Gebrauch insbesondere der Einsatz im Lebensmittelbereich gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden jeder Art haftet der Hersteller nicht das Risikoträgt allein der Benutzer.

Restrisiken

Auch bei bestimmungsgemäßem Gebrauch konnenriotz Einhaltung aller einschlädigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen:

• Gefährung durch Strom, bei Verwendung nicht ordnungsgemäßer Anschlussleitungen.
• Berührung spannungsführender Teile bei geöffneten elektrischen Bauteilen.
• Des weiteren können troz aller getroffenen Vorkehrungen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die Bedienungsanleitung, die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“ beachtet werden.

Sicheres Arbeiten

Beachten Sie die nachfolgenden Hinweise, um sich selbst und andere vor möglichen Gefahren und Verletzungen zu schützen.

• Im Arbeitsbereich die örtlichen Unfallverhütungsvorschriften und Sicherheitsbestimmungen beachten.
• Der Bedienende ist im Arbeitsbereich gegenüber Dritten verantwortlich.
• Kinder vom Gerät fernhalten.
• Jugendliche unter 16 Jahren dürfen das Gerät nicht bedienen.
• Es ist für ausreichende Lichtverhältnisse zu sorgen.
• Alle gefahrbringenden Bauteile sind zu ihrer Sicherheit durch Schutzverkleidungen verdeckt. Die Schutzverkleidungen nicht verändern oder entfernen.
• Das Gerät oder Teile des Gerätes nicht verändern.
• Inbetriebnahme des Gerätes nur mit vollständigen und unbeschädigten Schutzvorrichtungen.
• Neigungsverstellung bei Lagerung, Transport und Betrieb immer fest anziehen.
• Defekte bzw. beschädigte Teile an dem Gerät unverzüglich austauschen.
• Das Gerät nur auf festen, ebenen (kippsicheren) Untergrund aufstellen und betreiben.
• Standplatz von Stolpergebnissen freihalten.
• Gerät nur für die unter „Bestimmungsgemäß Verwendung“ aufgeführten Arbeiten einsetzen.
• Tragen Sie beim Arbeitsen Arbeitshandschuhe und Augenschutz.
• Das Gerät nicht mit Wasser abspritzen (Gefahrenquelle elektrischer Strom).
• Das Gerät nicht im Regen stehen lassen oder bei Regen arbeiten.

• Unbedingt Netzsteckerziehen vor:

• Versetzen und Transport

• Neigungswinkel einstellen
  Reinigungs-, Wartungs- und Instandsetzungsarbeiten

Elektrische Sicherheit

• Ausführung der Anschlussleitungen nach IEC 245-4:1980 (DIN 57 282) mit der Kennzeichnung H 07 RN-F oder gleichwertige Bauarten. Aderquerschnitt mindestens 3 × 1,5 ~mm^2 bis max. 50 ~m Kabellänge. Über 50 ~m Länge Aderquerschnitt mindestens 2,5 ~mm^2 .
• Nur Anschlussleitungen mit einer

spritzwasser-geschützen Gummisteckvorrichtung benutzen.

• Anschlussleitungen vor Gebrauch auf defekte Stellen oder Alterung untersuchen.
• Niemals defekte Anschlussleitungen verwenden.
• Beim Verlegen der Anschlussleitung darauf auf achten, das sie nicht gequetscht, geknicht und die Steckverbindung nicht Nass wird.
• Keine provisorischen Elektroanschlusseneinsetzen.
• Schutzeinrichtungen niemals überbrücken oder außer Betrieb setzen.
• Gerät nur über einen Fehlerstrom-Schutzschalter anschließen (30 mA).

! Der Elektroanschluss bzw. Reparaturen am Elektroanschluss hat durch einen konzessionierten Elektrofachmann zu erfolgen, wobei die ortlichen Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen zu beachten sind.

Reparaturen an elektrischen Teilen der Maschine haben durch den Hersteller bzw. von ihm benannte Firmen zu erfolgen.

Inbetriebnahme

Alle Sicherheitshinweise beachten.

• Vergewissem Sie sich, dass das Gerät komplett und vorschäftsmäßig montiert ist.
• Betreiben Sie das Gerät nur im Freien.
• Stellen Sie das Gerät auf festen und ebenen Untergrund auf.
• Schließen Sie das Gerät an die entsprechende und vorschrifsmäßige Steckdose an.

• Verwenden Sie Verlängerungskabel mit ausreichendem Querschnitt

• Kabellänge 50 m: Querschnitt mindestens 1,5 ~mm^2

• Kabellänge über 50 m: Querschnitt mindestens 2,5 mm²

• Absicherung: 10 A

• Prufen Sie vor jedem Gebrauch

• Anschlussleitungen auf defekte Stellen

• ob alle Schrauben fest angezogen sind
• ob Neigungsverstellung fest angezogen ist

Ein- und Ausschalten

rot O = AUS
grun 1 = EIN
Das Gerät nur am Schalter ein- und ausschalten.
Bei Stromausfall schaltet das Gerät automatisch ab. Zum Wiedereinschalten den Schalter erneut betätigten.

Motorschutz

Der Motor ist mit einem Temperaturwächter ausgerüstet. Der Temperaturwächter schaltet bei Überlastung (Überhitzung) den Motor selbsttätig ab. Das Gerät kann erst nach einer Abkühlpause wieder eingeschaltet werden.

Das Sieben

Was kann ich sieben?

Das Schwingsieb eignet sich zum Aussieben von zu trennenden Materialien die im Haus- und Gartenbereich anfallen.

z. B. zum Aussieben von

• gröberen, nicht verrotteten Abfallen aus Kompost
• Steinen und Wurzeln aus Mutterboden
• Kies oder Schotter aus Sand

Beachten Sie:

ein effektives Aussieben kann nur bei richtig durchgesetztem Kompost erfolgen.
feuchte bis nasse Materialien sind schwerer zu Sieben als trockene Materialien.

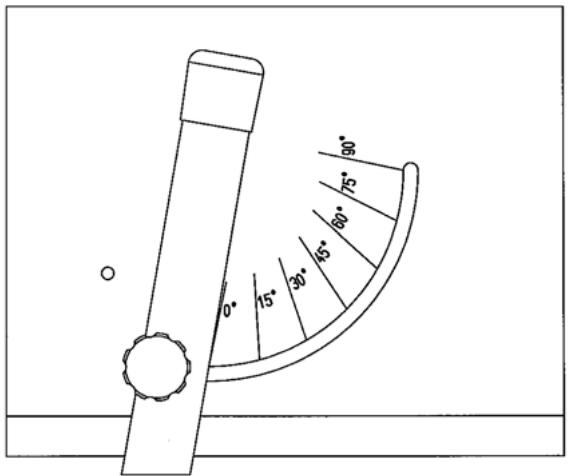

Neigungswinkel

Durch die Möglichkeit der variablen Einstellung des Schwingsiebes, können unterschiedliche Abstufungen des Siebgutes erreicht werden.

von 0^ bis 15^
→groberesSiebgut
von 15^ bis 30^
mittleres Siebgut
von 30^ bis 45^
feines Siebgut

Vorphensweise:

Den Neigungswinkel entsprechend dem Aussiebgut einstellen. Achtung: vorher Netzsteckerziehen.
Auffangbehälter (Schubkarre, Korb usw.) unter das Schwingsieb und an die Abwurfseite stellen. Dies erleichtert Ohnen das Abtransportieren des Aussiebgutes.
Das Schwingsieb nur bei laufendem Motor befüllen.

Das Schwingsieb gleichmäßig befüllen, um ein besseres Aussiebergebnis zu erzielen. Durch das gleichmäßige Befüllen wird das gröbere Material ständig zur Abwurfseite geschoben.

Pflege und Wartung

Netzsteckerziehen!

Das Gerät ist weltgehend wartungsfrei.
Zur Welterhaltung und einer langen Lebensdauer
Nachstehendes beachten:

• nach dem Sieben das Gerät reinigen.

• Anschließlich blanke Metallteile zum Schutz gegen Korrosion mit einem umweltfreundlichen Spruhöl gehandeln.
  Zudem sollte das Gerät auf Funktionsmängel überprüft werden. Dies gilt insbesondere für bewegliche Teile, Schraubenverbindungen, Schutzvorrichtungen und elektrische Teile.

Instandsetzung

Netzsteckerziehen!

Instandsetzungsarbeiten an elektrischen Teilen des Gerätes oder an Teilen, die den elektrischen Einbauraum betreffen, haben durch den Hersteller bzw. von ihm benannte Firmen zu erfolgen.

Zum Instandsetzen entfernte Schutzeinrichtungen mussen unbedingt wieder ordnungsgemäß angebracht werden.

Nur Original-Ersatzteile verwenden und diese nicht verändern. Sonst keine Haftung!

Lagerung

• Um die Lebensdauer des Gerätes zu verlangern und ein leichtgängiges Bedieren zu gewährleisten sollen theses vor einer längeren Lagerung gründlich gereinigt werden.
• Das Gerät nur an einem trockenen Ort aufbewahren.

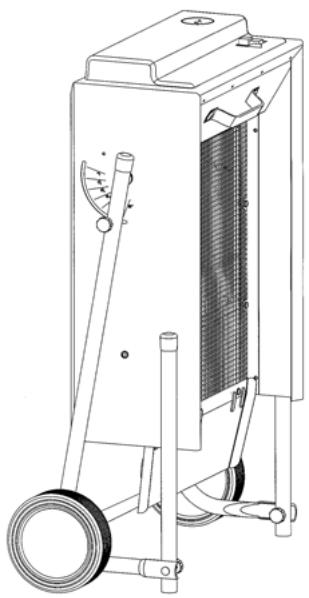

• Zur Aufbewährung das Gerät platzsparend zusammenklappen. Schrauben fest anziehen.

Garantie

• Wir übernehmen zwei Jahre Garantie ab Lieferung des Gerätes vom Lager des Handlers, und während Mängel, die durch Material- bzw. Fabrikationsfehler aufgetreten sind.

• Als Nachweis für die Garantieansprüche gilt die Rechnung mit dem Rechnungsdatum.

• Für Schäden, die durch unsachgemäß Behandlung oder unzureichende Verpackung beim Rücktransport der Geräte bzw. Nichtbeachtung der Bedienungsanleitung entstehen, sind Garantieansprüche ausgeschlossen.
• Anfallende Garantiarbeiten werden von uns ausgeführ. Es bedarf unserer ausrücklichen Genehmigung, die Behebung des Schadens von einer anderen Firma vornehmen zu halten.
• Die Garantie erstreckt sich nicht auf den normalen Verschleiß von: Antriebsriemen, Wellengitter, Schwinggummis, Laufträder, sowie die jeweils zugehörigen Befestigungsteile.
• Fehlerhafte Teile sind unserem Werk portobzw. frachtfrei einzuschicken. Die Entscheidung auf kostenlose Ersatzteillieferung obliegt uns.
• Nur bei Verwendung von Original-Ersatzteilen leisten wir Garantie.
• Änderungen, die dem technischen Fortschnitt dienen, behalten wir uns vor.

Mögliche Störungen

Störung	mögliche Ursache	Beseitigung
Motor lauft nicht an	- Netzspannung fehl - Anschlusskabel defekt	- Absicherung überprüfen - überprüfen setzen (Elektrofachmann)
Motor brummrt, lauft aber nicht an	- Kondensator defekt	- Gerät zur Reparatur an Hersteller bzw. von ihm benannte Firma
Gerät lauft an, blockiert jedoch bei geringer Belastung und schaltet über Motorschutz ab	Verlägerungskabel zu lang oder zu kleiner Querschnitt. Steckdose zuweit vom Hauptanschluss entfernt und zu kleiner Querschnitt der Anschlussleitung.	Verlägerungskabel mindestens 1,5 mm2, maximal 25 m lang. Bei längerem Kabel Querschnitt mindestens 2,5 mm2.

Technische Daten

Motor:

Motorleistung:

Siebneigung:

effektive Siebfläche:

Siebgewebe:

Schalldruckpegel LPA:

Schalleistungspegel LwA:

Abmessungen:

Gewicht:

Wechselstrommotor 230 V, 50 Hz, 2800 min

P_1 = 450 W, S 1 - 100 % ED

P_2 = 210 ~W, S 1 - 100 % ED

0-90°

510 × 470 ~mm

Stahlgitter verzinkt, Maschenweite 10 mm

70 dB (A)

70 dB (A)

Länge ca. 800 mm, Breite ca. 735 mm, Höhe ca. 990 mm (in Arbeitsstellung)

26 kg

Entnahmen Sie die Ersatzteile der Zeichnung und Ende.

Ersatzteile bestellen:

• Bezugsquelle ist der Hersteller oder Handler
• erforderliche Angaben bei der Bestellung:
• Farbe des Gerätes (nur bei Gehauseteilen)
• Ersatzteil-Nr.
• gewünschte Stückzahl
• Modell
• Bezeichnung des Modells

Beispiel: orange, 340017, 1, Schwingsieb, SwingLine 2000

Spare parts

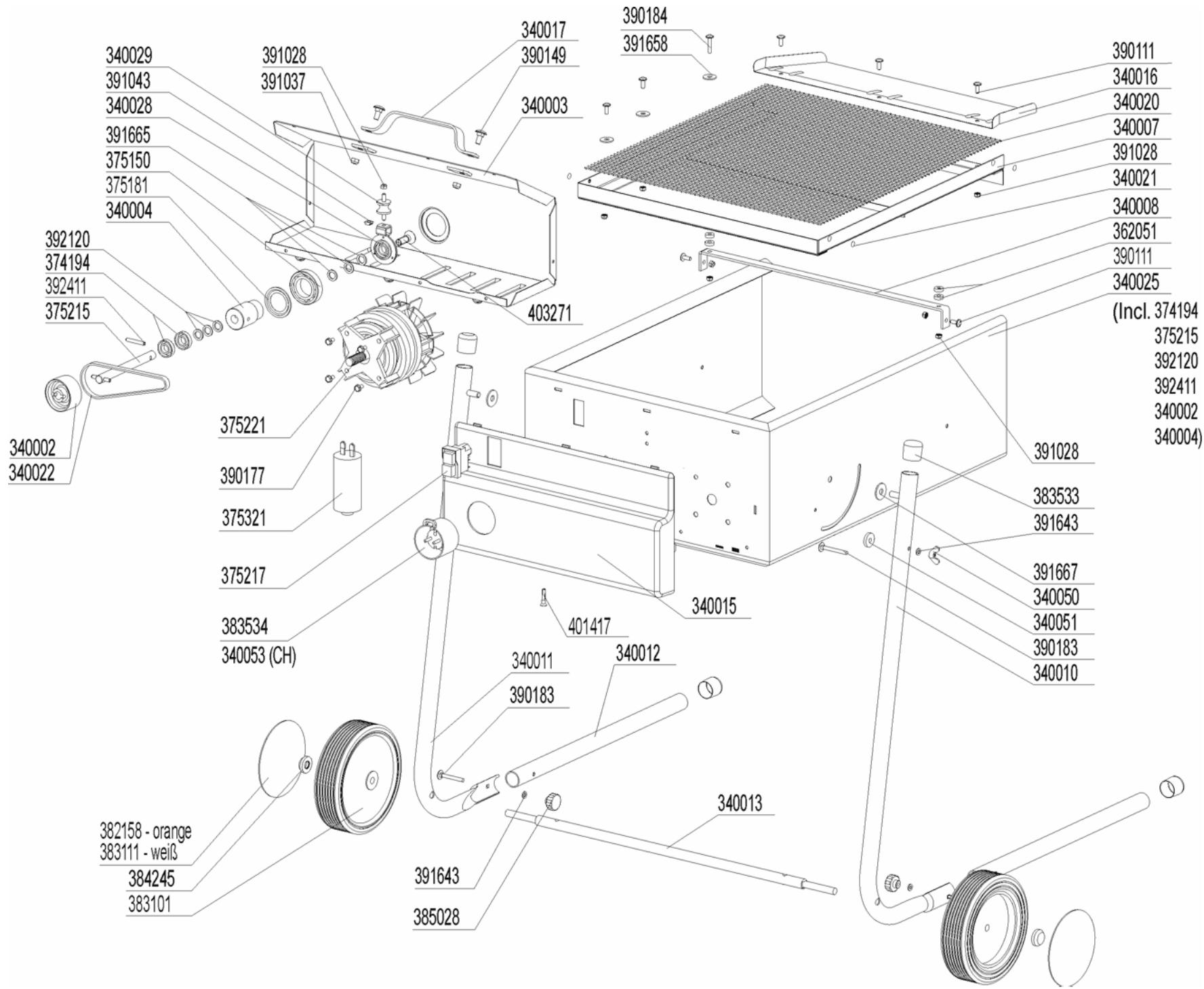

Ersatzteile – Spare parts – Pièces de rechange – Reserveondelen

D EG-Konformitätserklärung entsprechend der Richtlinie 98/37 EG
GB EC Declaration of Conformity in conformity with the guideline 98/37 EC
F Déclaration de conformité de la CE conformément à la disposition 98/37 CE
NL EG-Verklaring van overeenstemming overeenkomstig de richtlijn van de raad 98/37 EG

ATIKA GmbH & Co. KG, Schinkelstraße 97, D-59227 Ahlen

D erklären in alleiniger Verantwortung, dass das Produkt Schwingsieb Typ AS 100

auf die sich diese Erklärung bezieht, den einschlädigen grundlegenden Sicherheits- und Gesundheitsanforderungen der Richtlinien 98/37 EG, sowie den Anforderungen der anderen einschlädigen Richtlinien

89/336 EWG, 73/23/EWG

D entspricht.

Zur sachgerechten Umsetzung der in den EG-Richtlinien genannten Sicherheits- und Gesundheitsanforderungen wurden folgende Normen und technische Spezifikationen herangezogen:

A. Pollmeier, Geschäftsführung

ATIKA GmbH & Co. KG

Schinkelstr. 97, D-59227 Ahlen • Postfach 21 64 • D-59209 Ahlen

Tel.: [phone] / 8 92-0 • Fax: [phone] / 8 18 12

E-mail: [e-mail] • Internet: www.atika.de
